Sensor Indutivo IFM IEW200 M8 - Área de Soldagem

Pré-visualizar: IEW200 IFM - Sensor Indutivo IFM Área de Soldagem M8 3mm PNP NA

IEW200 IFM - Sensor Indutivo IFM Área de Soldagem M8 3mm PNP NA

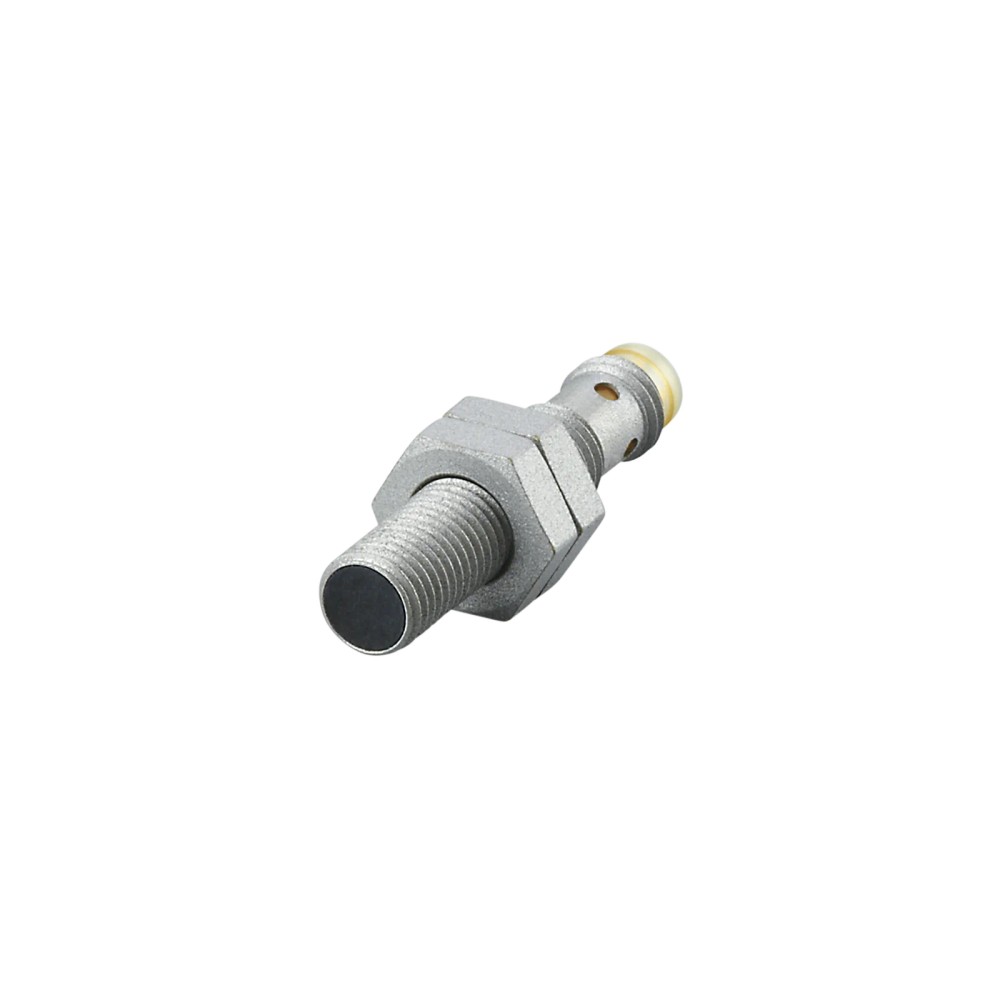

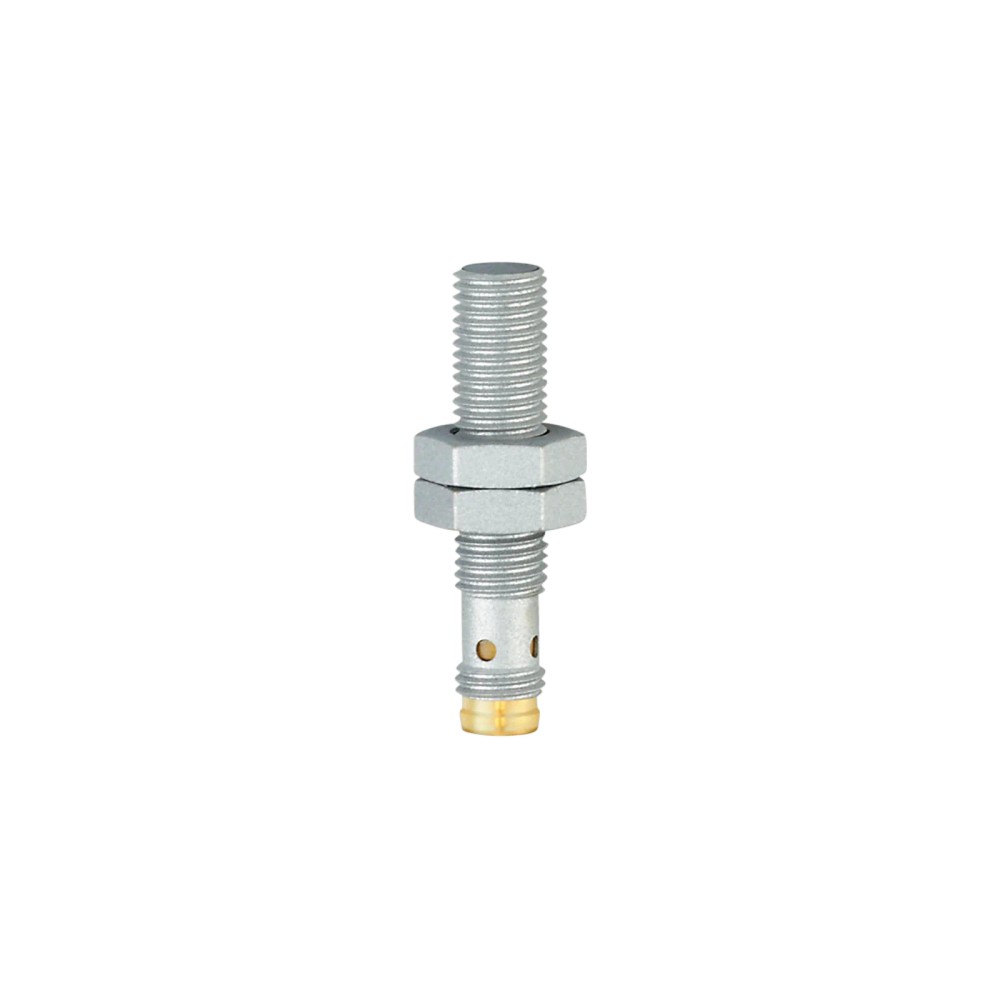

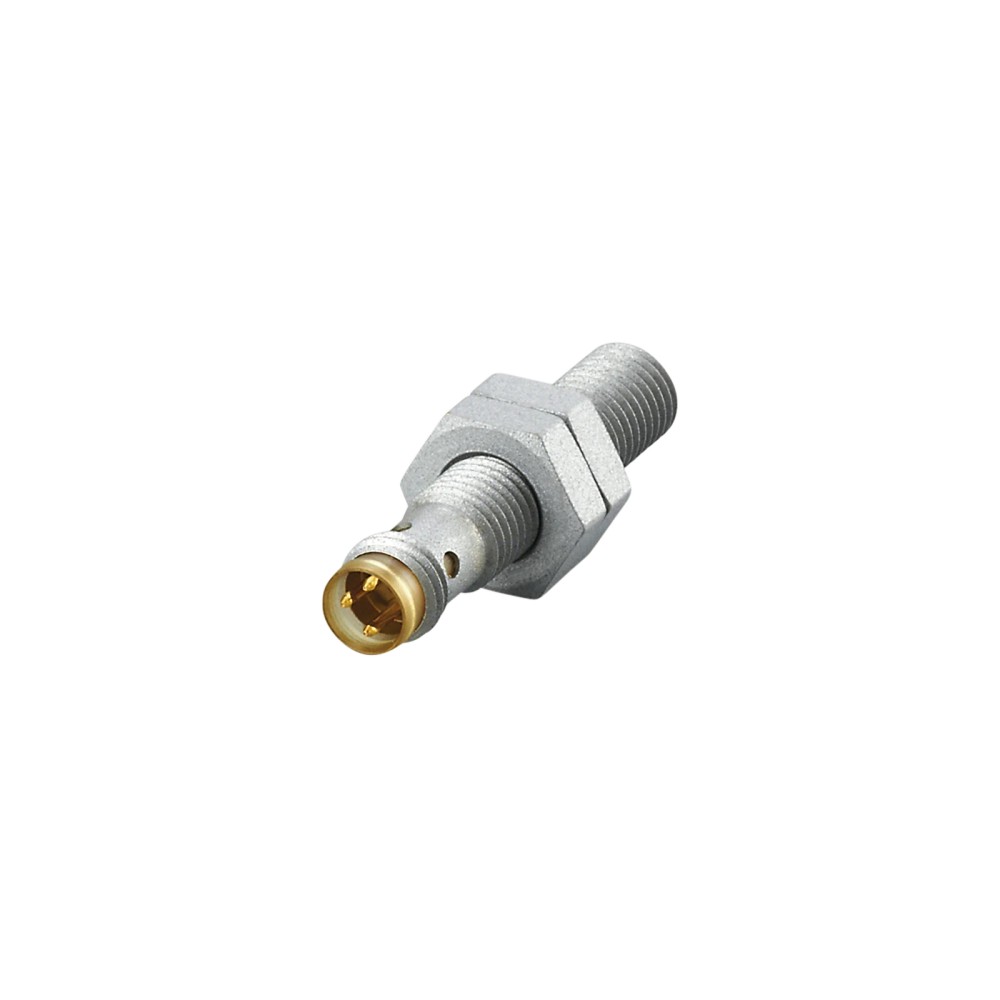

Imagem meramente ilustrativa

R$ 664,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEW200
EAN: 4021179305006
NCM do produto: 85365090

Destaques do Produto Alcance nominal 3 mm...mais

Fechar menu

Saiba mais sobre: "IEW200 IFM - Sensor Indutivo IFM Área de Soldagem M8 3mm PNP NA"

Destaques do Produto

Alcance nominal

3 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Conexão

M8, 3 contatos

Montagem

Embutida; rosca M8 x 1

Aplicação indicada

Área de soldagem; resistência a campos eletromagnéticos informada

Por que comprar IFM na Melhor Indústria?

Sobre o Sensor Indutivo IFM IEW200 M8 x 1, 3 mm, PNP normalmente aberto, para área de soldagem

O IFM IEW200 é um sensor indutivo para detectar objetos metálicos sem contato, inclusive em aplicações na área de soldagem. Possui corpo roscado M8 x 1, montagem embutida e alcance de detecção nominal de 3 mm. Sua saída é PNP normalmente aberta, com alimentação de 10 a 30 V DC. A ficha também informa resistência a campos eletromagnéticos e grau de proteção até IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M8 x 1; 40 mm
Alcance de detecção	3 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M8, 3 contatos
Frequência de comutação	2.000 Hz
Temperatura ambiente	-40 a 85 °C
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K
Material do invólucro	Aço inoxidável 1.4404 (316L), com revestimento antiadesivo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em espaço de instalação estreito, respeitando o alcance nominal de 3 mm.
Aplicações na área de soldagem, para as quais a ficha declara resistência a campos eletromagnéticos.
Sistemas DC compatíveis com saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de objetos não metálicos: o produto é um sensor indutivo e a ficha não declara essa capacidade.
Não selecionar se o circuito exigir saída normalmente fechada ou saída NPN; a ficha especifica PNP normalmente aberta.
Não usar fora da faixa de temperatura ambiente informada de -40 a 85 °C nem exceder as condições elétricas especificadas no datasheet.

APLICAÇÕES E USO

Aplicação explicitamente indicada: detecção indutiva em áreas de soldagem; a ficha declara resistência a campos eletromagnéticos e imunidade máxima de 300 mT. Verifique se o campo presente na instalação está dentro do limite informado.
Aplicação explicitamente indicada: instalações com espaço reduzido, considerando corpo roscado M8 x 1, montagem embutida e comprimento de 40 mm.
Possibilidade de uso: detecção de peças metálicas em máquinas ou dispositivos industriais com entrada compatível com PNP normalmente aberta. Essa aplicação é inferida a partir da tecnologia e da saída; valide distância, material-alvo, montagem e circuito no datasheet.
Limitação operacional: a faixa ambiente informada é de -40 a 85 °C; para dados de certificação UL, a ficha especifica Ta de -25 a 80 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IEW200 M8 x 1, 3 mm, PNP normalmente aberto, para área de soldagem, verifique estes pontos:

Escolha o IEW200 quando

A instalação requer sensor indutivo M8 x 1 embutido, alcance nominal de 3 mm, saída PNP normalmente aberta e alimentação de 10 a 30 V DC; a ficha também indica uso em área de soldagem e resistência a campos eletromagnéticos.

Busque outra configuração quando

O controlador exigir sinal NPN ou normalmente fechado, a alimentação não estiver dentro de 10 a 30 V DC, ou a distância de detecção necessária exceder o alcance nominal de 3 mm. Confirme a ligação e as condições de montagem no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IEW200	Identificação do produto.
Marca	IFM	Marca informada no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Aplicação declarada	Aplicação em condições de instalação estreitas; aplicação na área de soldagem	Usos descritos na ficha do produto.
Característica especial	Alcance aumentado; resistência aos campos eletromagnéticos	Características declaradas pelo fabricante; não substituem a verificação das condições reais da aplicação.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída; consulte o datasheet para condições de operação.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite de corrente constante informado; não exceder.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC informados na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Frequência de comutação DC	2.000 Hz	Frequência máxima de comutação informada.
Distância real de comutação Sr	3 ± 10 % mm	Valor real de comutação declarado.
Distância de trabalho	0 a 2,43 mm	Faixa de trabalho indicada na ficha.
Histerese	3 a 15 % de Sr	Variação relativa ao valor real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação especificada relativamente a Sr.
Alcance aumentado	Sim	Característica especial declarada; o alcance de detecção especificado é 3 mm.

Conexões e interfaces
Conexão elétrica	1 x M8, codificação A, 3 contatos	Tipo de conector e número de contatos informados.
Número de fios	3 fios	Informação do anúncio; confirme a pinagem aplicável no datasheet antes da ligação.
Protocolo de comunicação	Não especificado	A ficha informa saída PNP de comutação, sem protocolo de comunicação.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K	Graus de proteção listados pelo fabricante; respeite as condições de instalação e conexão.
Imunidade máxima a campo eletromagnético	300 mT	Limite máximo informado para imunidade a campo eletromagnético.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condições do ensaio de alteração rápida de temperatura.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10 a 3.000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio declaradas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Condição de ensaio informada; não constitui indicação de uso irrestrito em qualquer ambiente corrosivo.

Dados mecânicos e materiais
Dimensões	M8 x 1; comprimento 40 mm	Dimensões do sensor informadas.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Invólucro	Forma construtiva de rosca	Construção indicada na ficha.
Material do corpo	Aço inoxidável 1.4404 (316L), com revestimento antiadesivo	Material e acabamento informados.
Face ativa	LCP preto	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material declarado para a janela dos indicadores.
Porcas de fixação	Latão com revestimento antiadesivo	Material e acabamento das porcas informados.
Torque máximo de aperto	A = 6 mm: 2 Nm; B: 5 Nm	Valores e posições conforme referência dimensional do fabricante; consulte o desenho antes de apertar.
Peso	18 g	Peso informado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Indicadores e recursos
Display de status de comutação	LED amarelo, 4 x 90°	Indicador de estado descrito na ficha.
Software embarcado	Incluído	Informação declarada na ficha; não significa disponibilidade de protocolo de comunicação.

Dados e certificações adicionais
Certificado UL	Ta -25 a 80 °C; enclosure type Type 1; fontes Limited Voltage/Current; aprovação UL A011; arquivo UL E174191	Dados de certificação listados na ficha; observe a faixa Ta específica do certificado.
MTTF	544 anos	Valor informado na base de dados; consulte as condições e premissas do fabricante para interpretação.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores de correção listados para os materiais indicados.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; a saída informada é uma saída de comutação PNP.

Conexões

Elétrica Conector M8, 3 contatos. Alimentação de 10 a 30 V DC; saída PNP normalmente aberta. Verifique a atribuição dos contatos no datasheet antes de conectar.

Processo Conexão mecânica roscada M8 x 1, montagem embutida; comprimento de 40 mm. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC compatível com saída PNP normalmente aberta e alimentação entre 10 e 30 V DC	✓	A ficha especifica essa faixa de alimentação e essa função de saída; confirme a atribuição dos contatos no datasheet.
Entrada que exige saída NPN ou contato normalmente fechado	✗	A ficha identifica a saída como PNP normalmente aberta.
Instalação mecânica preparada para sensor roscado M8 x 1 embutido	✓	A rosca e o tipo de montagem informados são M8 x 1 e embutido; confira espaço e dimensões na montagem.
Aplicação que exige alcance nominal superior a 3 mm	✗	O alcance de detecção informado é 3 mm.
Ligação a protocolo de comunicação industrial específico	✗	A ficha não declara protocolo; informa uma saída de comutação PNP.
Aplicação na área de soldagem	✓	A ficha descreve aplicação na área de soldagem e resistência a campos eletromagnéticos; a imunidade máxima informada é 300 mT.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IEW200 M8 x 1, 3 mm, PNP normalmente aberto, para área de soldagem

Confirme que a aplicação requer sensor indutivo com saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

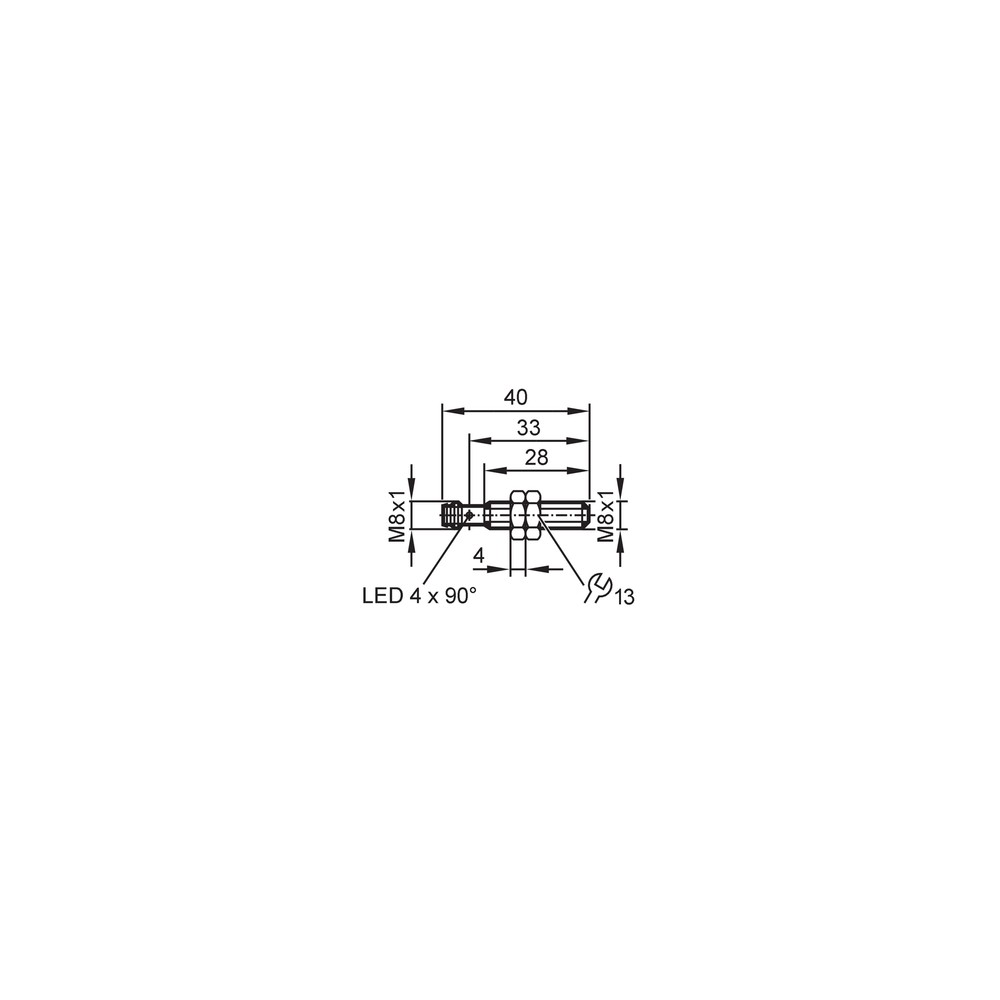

Verifique no desenho dimensional se a rosca M8 x 1, o comprimento de 40 mm e a montagem embutida atendem ao espaço disponível.
Instale o sensor sem exceder o torque máximo aplicável à posição indicada no desenho do fabricante.
Conecte o conector M8 de 3 contatos conforme a pinagem do datasheet; não deduza a função dos pinos apenas pelo número de contatos.
Confira a compatibilidade da entrada do controlador com PNP normalmente aberto e respeite os limites elétricos da saída.
Energize o circuito e verifique o indicador LED amarelo e a comutação com o alvo na distância de trabalho especificada.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação no conector, confira a pinagem no datasheet e aproxime um alvo adequado dentro da distância de trabalho informada.
A entrada do controlador permanece desligada apesar da alimentação do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do controlador, ou falha na ligação do sinal.	Confirme que a entrada aceita PNP, verifique a continuidade e a pinagem do conector M8 e observe o LED de comutação.
Comutação instável ou ponto de acionamento diferente do esperado.	Alvo fora da faixa de detecção ou influência das condições de montagem e do material detectado.	Meça a distância real entre a face ativa e o alvo, confira a montagem embutida e compare o material e o ponto de comutação com as referências do datasheet.
O sensor aquece ou a saída deixa de funcionar após a ligação.	Possível sobrecarga, curto-circuito ou polaridade incorreta no circuito conectado.	Desenergize o circuito, inspecione a fiação e a carga, confirme a polaridade e verifique se a corrente da saída não excede 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IEW200 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IEW200 e em que tipo de aplicação ele é indicado?

É um sensor indutivo IFM para detectar objetos metálicos sem contato. A ficha indica aplicação em áreas de soldagem e em condições de instalação estreitas.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há outros acessórios listados.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou uma função normalmente fechada, selecione uma versão cuja saída corresponda ao circuito.

Ele detecta plástico, madeira ou outros objetos não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Não conte com essa aplicação sem confirmação do fabricante.

O sensor está alimentado, mas não detecta o alvo; o que verifico antes de trocar?

Confira se a alimentação está entre 10 e 30 V DC, se o alvo está dentro da distância de trabalho e se a montagem e a pinagem estão corretas. Observe também o LED de comutação.

A saída não aciona a entrada do CLP; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do CLP. Verifique o tipo de entrada, a ligação do sinal e a pinagem no datasheet.

Devo comprar este modelo ou procurar outro sensor?

Escolha o IEW200 se o circuito aceitar PNP normalmente aberta, a alimentação for de 10 a 30 V DC e o alcance nominal de 3 mm atender à aplicação. Se qualquer um desses requisitos diferir, compare com uma versão de saída, alcance ou alimentação compatíveis.

É melhor comprar um kit ou o sensor avulso?

A ficha lista uma peça por embalagem e duas porcas de fixação; não especifica um kit. Confirme se a quantidade e os itens incluídos atendem à montagem prevista.

Como devo instalar e apertar o sensor?

Confira o desenho para posicionar a rosca M8 x 1 em montagem embutida e aplicar o torque correspondente à referência dimensional. Faça a ligação pela pinagem do datasheet e não exceda o limite de saída.

Posso usar o sensor em uma área de soldagem com campos eletromagnéticos?

A ficha declara aplicação na área de soldagem e resistência a campos eletromagnéticos, com imunidade máxima informada de 300 mT. Compare as condições reais da instalação com esse limite e com o datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha identifica o IEW200 como sensor indutivo. (Ref.: tipo de sensor)

PNP

Tipo de saída de comutação especificado para o IEW200; exige entrada compatível no circuito de controle. (Ref.: função elétrica)

Normalmente aberta

Função de saída indicada na ficha; a saída comuta conforme a detecção do alvo. (Ref.: função de saída)

Montagem embutida

Configuração de montagem declarada para a instalação do sensor. (Ref.: tipo de montagem)

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP especificados na ficha. (Ref.: grau de proteção)
