Sensor Indutivo IFM IES256 M8 PNP 3mm

Pré-visualizar: IES256 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 3mm 2000Hz

IES256 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 3mm 2000Hz

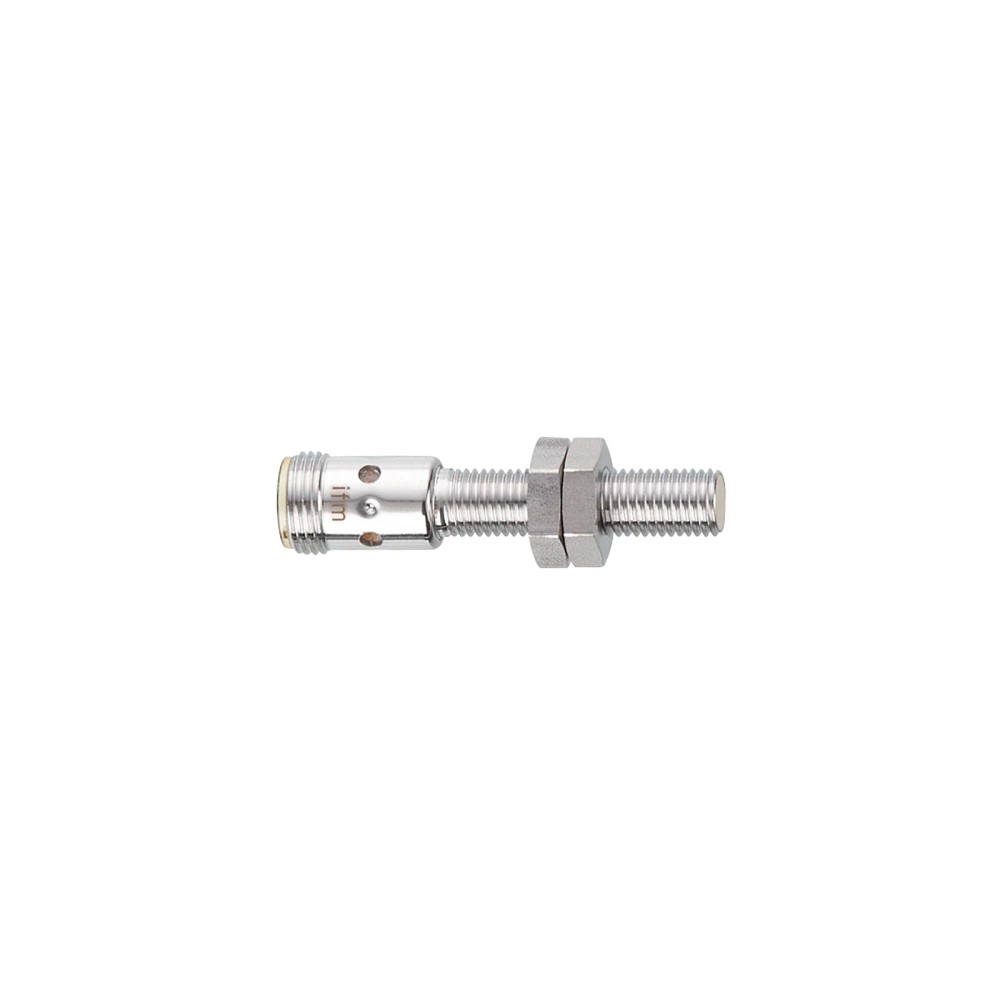

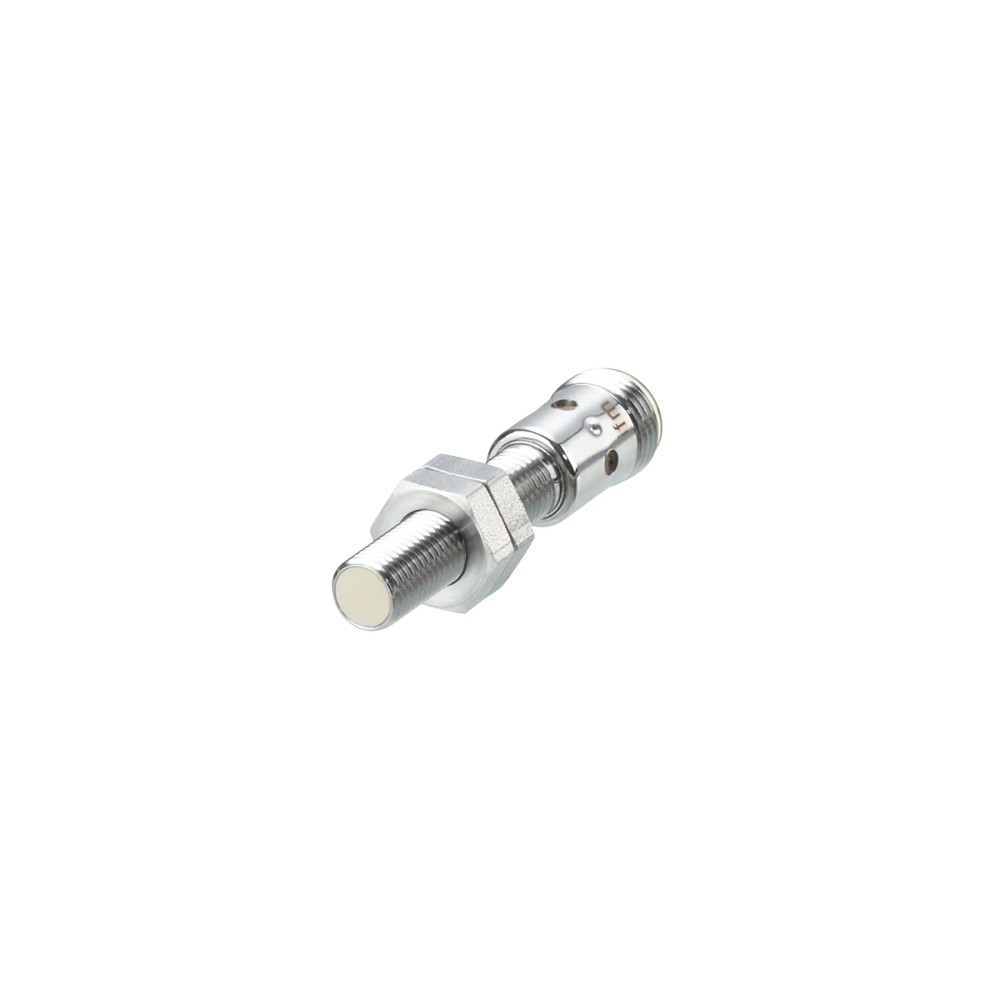

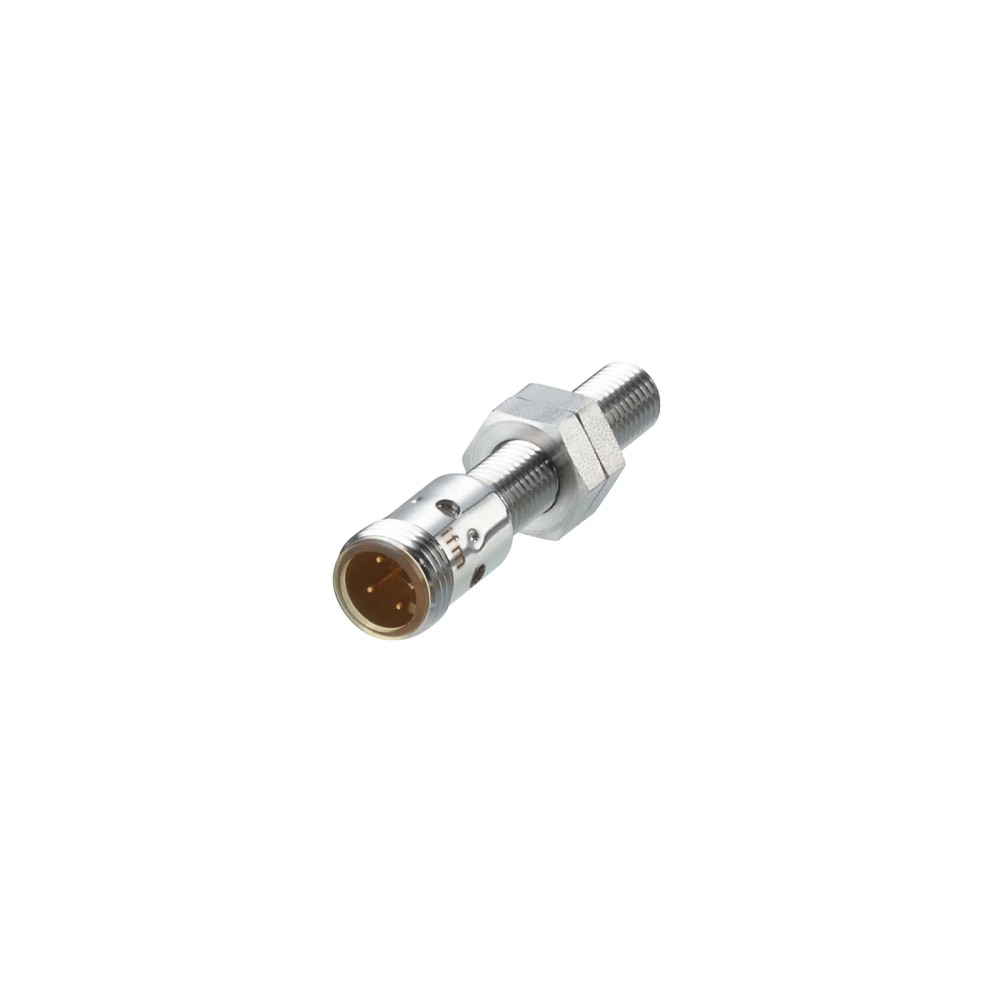

Imagem meramente ilustrativa

R$ 687,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IES256
EAN: 4021179335065
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IES256 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 3mm 2000Hz"

Destaques do Produto

Tipo de Montagem

Embutido

Conexão

M12

Alcance

3 mm

Saída

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IES256 M8 PNP 3mm 2000Hz

O sensor indutivo IES256 da IFM é um componente de automação industrial robusto, projetado para detecção de posição sem contato em espaços confinados. Possui invólucro em aço inoxidável M8 e utiliza tecnologia de alcance aumentado com fator de correção 1 para todos os metais. É indicado para ambientes com alta interferência eletromagnética devido à sua construção protegida.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IES256
Marca	IFM
Alcance	3 mm
Montagem	Embutido
Frequência	2000 Hz
Conexão	M12
Corpo	M8 x 1
Proteção	IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em robótica e braços mecânicos com espaço reduzido (M8).
Ambientes com presença intensa de campos eletromagnéticos (imunidade elevada).
Linhas de montagem que processam diferentes tipos de metais (aço, alumínio, cobre) mantendo o mesmo alcance de 3mm.

⚠ Considere outro se precisa de:

Ambientes com contato direto de fluidos químicos agressivos não especificados na proteção IP69K.
Montagem não embutida se o espaço exigir proteção total da face sensível.
Detecção de alvos não metálicos como plásticos, cerâmicas ou fluidos dielétricos.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem e etiquetagem onde o espaço é crítico.
Detecção de peças metálicas diversas em esteiras transportadoras sem necessidade de reajuste do sensor.
Ambientes industriais com frequentes ciclos de lavagem sob pressão (indústria alimentícia ou farmacêutica).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IES256 M8 PNP 3mm 2000Hz, verifique estes pontos:

Escolha este modelo se:

Você precisa de um sensor compacto (M8) com alta imunidade a campos eletromagnéticos e detecção precisa de diversos metais (ferrosos e não ferrosos) a uma distância constante de 3mm.

Busque outra opção se:

Sua aplicação exige um alcance de detecção superior a 3mm, se você necessita de uma saída analógica (este modelo é digital/chaveamento) ou se o ambiente exige um diâmetro de montagem maior para robustez mecânica (como M12 ou M18).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Designação da rosca	M8 x 1	Dimensão física do invólucro para montagem
Comprimento	50 mm	Dimensão longitudinal total
Material do invólucro	Aço inoxidável 1.4404 (316L)	Resistência à corrosão em ambientes industriais

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 20 mA	Consumo em regime de repouso
Saída de comutação	PNP / Normalmente Aberto	Lógica de controle

Desempenho
Alcance de detecção	3 mm	Distância nominal de operação
Frequência de comutação	2000 Hz	Velocidade máxima de operação

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica M12, 3 pinos

Processo Roscado M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço, alumínio, cobre e latão	✓	O sensor possui fator de correção 1, garantindo detecção uniforme para todos estes metais.
Montagem em ambientes com alta umidade ou lavagem (IP69K)	✓	O invólucro em aço inoxidável e a classe de proteção IP69K suportam limpeza intensiva.
Integração em redes Fieldbus (Profinet, Ethercat)	✗	Este é um sensor digital de chaveamento simples (PNP), não possui interface de comunicação de rede nativa.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IES256 M8 PNP 3mm 2000Hz

Limpar o local de instalação para evitar entrada de detritos.
Rosquear o sensor no furo de montagem ou suporte até a posição desejada.
Fixar o sensor utilizando as duas porcas de aperto fornecidas.
Aplicar o torque máximo de 2 Nm (ponta) ou 5 Nm (corpo) para não danificar o invólucro.
Conectar o cabo M12 de 3 pinos na parte traseira do sensor.
Verificar o alinhamento com o alvo e validar o status no LED amarelo.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades inclusas)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou sinal intermitente.	Objeto metálico fora da distância de trabalho ou desalinhamento axial.	Verificar se o alvo está dentro da distância nominal de 3mm.
Saída do sensor inoperante ou LED piscando (indicação de erro).	Curto-circuito ou sobrecarga na saída.	Medir a corrente de carga e verificar curto na fiação.
Sensor totalmente inativo.	Tensão de alimentação abaixo de 10V DC ou polaridade invertida.	Verificar tensão nos terminais do conector M12.
Detecção falsa ou falha de detecção.	Acúmulo de partículas metálicas na face ativa.	Limpar a face ativa do sensor e inspecionar quanto a detritos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnica IES256 (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IES256 da IFM?

Este é um sensor indutivo M8 da IFM, modelo IES256, projetado para detecção de posição sem contato em automação industrial.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para instalação mecânica, sendo necessário adquirir o cabo conector M12 separadamente.

Posso usar este sensor para detectar peças plásticas?

Este sensor não é adequado para detectar objetos não metálicos, como plástico, madeira ou vidro, pois opera com base na indução eletromagnética em alvos metálicos.

Quais as limitações de uso deste sensor?

Ele não é destinado a ambientes com temperaturas que excedam 85°C ou que apresentem pressão de lavagem superior ao padrão IP69K, que comprometeriam a integridade do invólucro.

O que fazer se o sensor não sinalizar a detecção?

Se o LED amarelo não acender, verifique se a alimentação de 10-30V DC está presente e se a conexão M12 está firmemente encaixada.

Como diagnosticar uma falha de saída constante?

Caso a saída esteja sempre ativa sem alvo, o sensor pode ter sofrido um curto-circuito interno ou uma falha na fiação; meça a continuidade do cabo de 3 fios.

Este modelo é melhor que sensores de 12mm comuns?

Este modelo é ideal para espaços confinados devido ao seu design M8 compacto e alcance de 3mm com fator de correção 1 para todos os metais.

Devo escolher este sensor ou um modelo padrão?

A escolha depende da necessidade de imunidade a campos eletromagnéticos e da precisão; o IES256 oferece alta imunidade em relação a sensores genéricos.

Quais cuidados tomar na instalação?

O sensor deve ser montado de forma embutida, respeitando o torque de aperto de 2 Nm para o lado ativo, garantindo que a face frontal não receba impacto mecânico.

Qual a procedência e confiabilidade deste sensor?

A IFM é a fabricante original; o produto possui um MTTF (tempo médio até falha) de 1222 anos, evidenciando sua durabilidade projetada para aplicações industriais críticas.

GLOSSÁRIO TÉCNICO

Fator de correção = 1

Característica que permite ao sensor detectar diferentes materiais metálicos (aço, alumínio, latão, cobre) à mesma distância de detecção. (Ref.: Catálogo IFM)

Montagem Embutida

Instalação onde o sensor pode ser montado faceado em metal sem que o invólucro interfira no campo magnético. (Ref.: DIN EN 60947-5-2)

PNP

Configuração de saída que comuta a tensão positiva da carga para o potencial positivo (vcc). (Ref.: IEC 60947-5-2)

IP69K

Grau de proteção que assegura resistência a lavagens com alta pressão e temperatura. (Ref.: DIN 40050-9)

Histerese

Diferença entre a distância de comutação na aproximação e no afastamento do alvo, mantida entre 3-15%. (Ref.: Sr)
