Sensor Indutivo IFM IES215 M8 PNP 3mm

Pré-visualizar: IES215 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP NA 3mm

IES215 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP NA 3mm

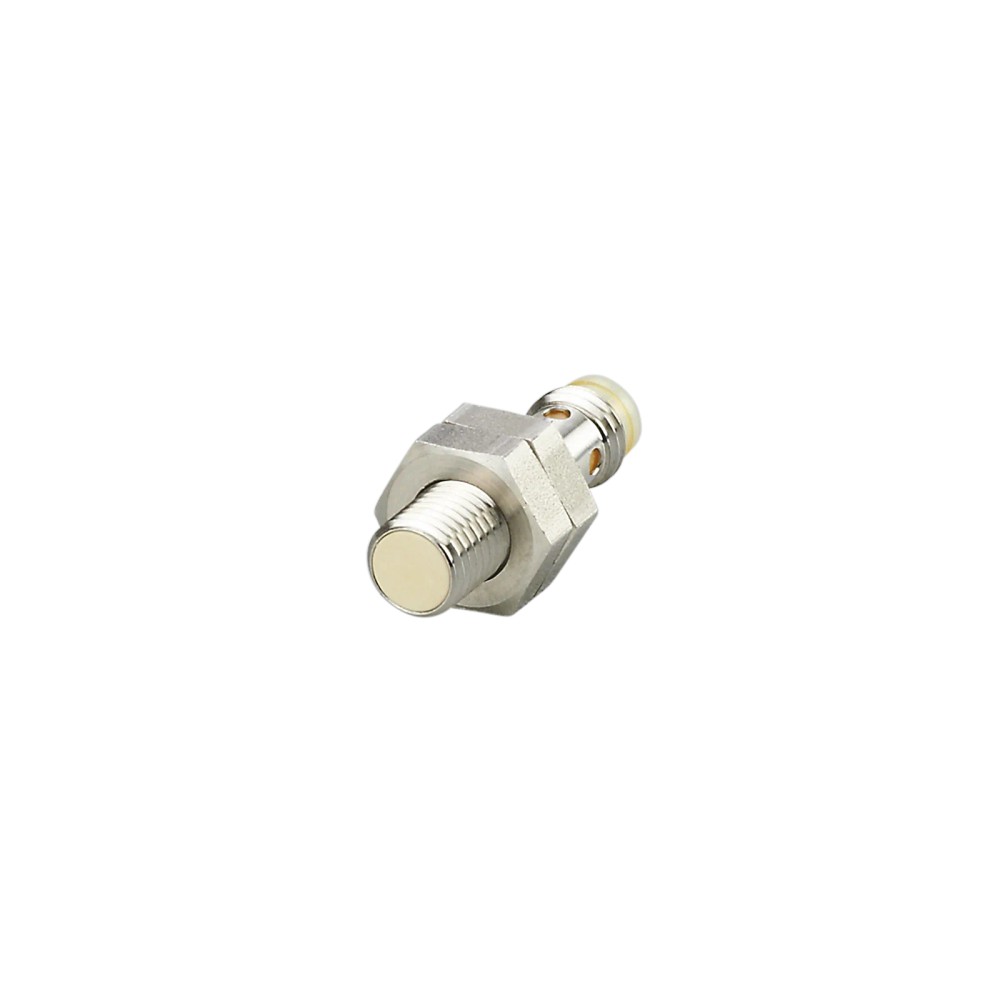

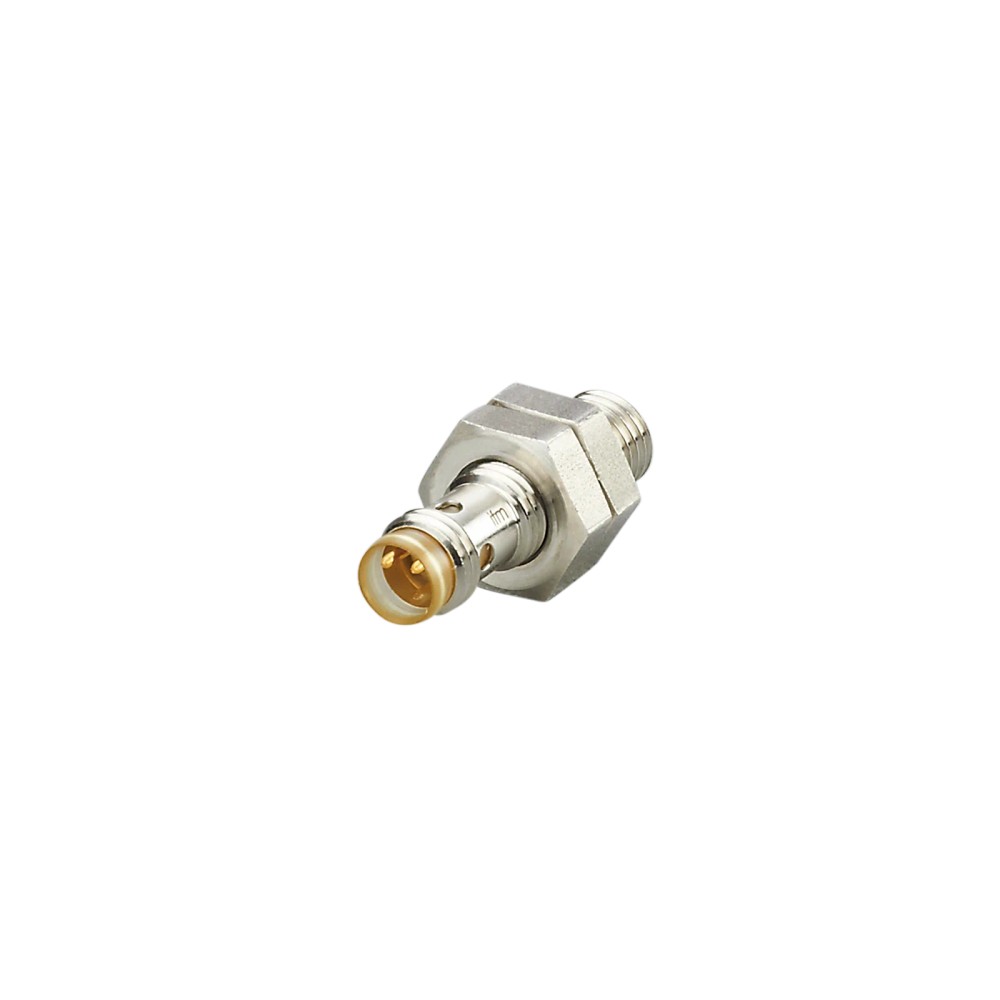

Imagem meramente ilustrativa

R$ 633,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IES215
EAN: 4021179320924
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M8...mais

Fechar menu

Saiba mais sobre: "IES215 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP NA 3mm"

Destaques do Produto

Tipo de Conexão

Tensão de Operação

10-30V DC

Configuração

PNP / NA

Distância de Detecção

3 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IES215 M8x1 PNP NA 3mm

O IES215 é um sensor indutivo compacto da ifm projetado para detecção de metais em aplicações industriais. Com rosca M8x1 e montagem embutida, oferece um alcance de 3 mm com saída PNP normalmente aberta. É ideal para ambientes com presença de fluidos devido à sua robustez com grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IES215
Rosca	M8 x 1
Alcance	3 mm
Saída	PNP Normalmente Aberto
Frequência	1500 Hz
Proteção	IP69K
Conexão	M8
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço limitado para instalação
Aplicações expostas a fluidos refrigerantes e lubrificantes
Posicionamento preciso de peças metálicas em linhas de montagem
Instalações que exigem montagem embutida em metal

⚠ Considere outro se precisa de:

Instalação em ambientes com campos magnéticos intensos sem blindagem adequada
Uso para detecção de materiais não metálicos
Aplicações que exijam distância de detecção superior a 3 mm
Conexão elétrica em controladores que operam exclusivamente com lógica NPN

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos
Monitoramento de posição de peças em mesas rotativas
Ambientes com névoa de fluidos refrigerantes em usinagem
Automação de máquinas de embalagem em espaços reduzidos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IES215 M8x1 PNP NA 3mm, verifique estes pontos:

Quando escolher o IES215

Indicado para aplicações de alta precisão em espaços reduzidos onde o sensor deve ser embutido na estrutura metálica, garantindo proteção contra impactos e resistência a fluidos industriais.

Quando buscar alternativas

Se a aplicação exigir um alcance superior a 3 mm ou se o sistema de controle utilizar lógica de entrada NPN, considere modelos de maior alcance ou com saída configurável.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional do equipamento
Designação da rosca	M8 x 1	Padrão de montagem mecânica
Comprimento	30 mm	Dimensão longitudinal do corpo

Faixa de Medição
Alcance de detecção	3 mm	Distância nominal de operação
Montagem	Embutido	Requisito de instalação metálica
Histerese	1...15 % de Sr	Variação admissível na detecção

Dados Elétricos
Tipo de saída	PNP	Lógica de comutação elétrica
Função de saída	Normalmente aberto	Estado em repouso
Tensão de operação	10...30 DC V	Limite de alimentação
Frequência de comutação	1500 Hz	Velocidade máxima de resposta

Condições Ambientais
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Vedação contra contaminantes
Temperatura ambiente	-40...85 °C	Faixa térmica operacional

COMPATIBILIDADE

Comunicação

• Sinal binário digital padrão

Conexões

Elétrica Conector M8, 3 polos

Processo M8 x 1 (Rosqueada)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de usinagem com refrigerante	✓	Classificação IP69K e materiais resistentes a fluidos.
Detecção de objetos de plástico	✗	Sensores indutivos operam apenas com metais condutores.
PLC com entrada NPN	✗	O sensor fornece saída PNP (positivo).
Instalação embutida em metal	✓	Design embutido compensa interferências de montagem metálica.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IES215 M8x1 PNP NA 3mm

Verifique a compatibilidade do suporte de fixação com a rosca M8x1.
Rosqueie o sensor manualmente no suporte, garantindo o alinhamento.
Utilize as porcas de fixação inclusas para travar a posição, respeitando o torque máximo de 2 a 5 Nm.
Conecte o cabo M8 padrão de 3 fios.
Certifique-se de que o conector esteja rosqueado até o final para garantir a vedação IP69K.
Verifique o acendimento do LED de status ao aproximar um objeto metálico para confirmar o comissionamento.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status piscando ou sensor sem sinal	Curto-circuito na fiação ou sobrecarga na saída	Desconectar o sensor e verificar se a falha no CLP persiste; medir tensão nos pinos
Sensor permanece em estado de detecção constante	Obstrução da face ativa por partículas metálicas	Inspecionar a face sensora quanto ao acúmulo de cavacos ou sujeira
Sensor não comuta ou apresenta comportamento errático	Tensão de alimentação fora da faixa especificada (10-30V DC)	Utilizar multímetro para validar a tensão de entrada nos pinos do conector
Falha na detecção intermitente	Desalinhamento mecânico (distância superior a 3mm)	Checar o gap entre o objeto e a face do sensor com um calibrador de lâminas

DOCUMENTAÇÃO TÉCNICA

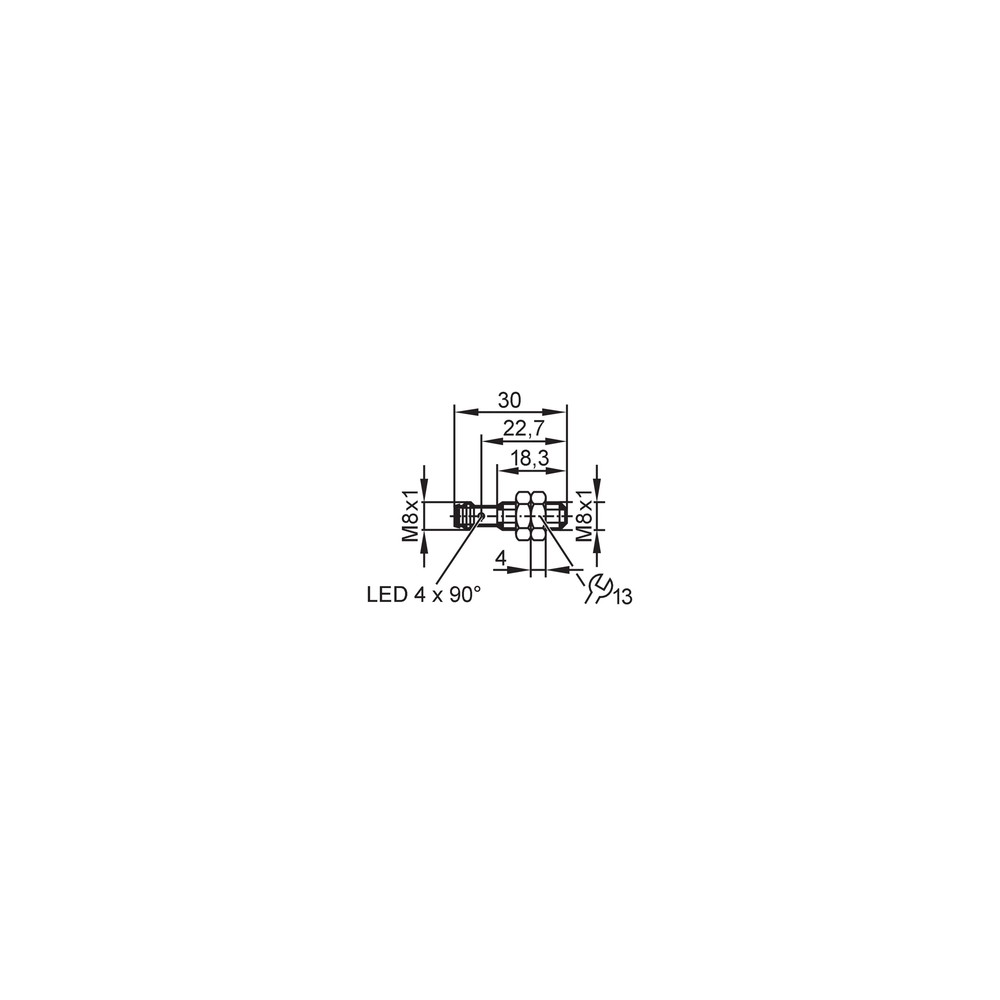

Datasheet Oficial IES215 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IES215 e qual sua finalidade?

O sensor indutivo IES215 é um dispositivo de detecção de proximidade projetado para identificar objetos metálicos sem contato físico em automação industrial.

O que acompanha o sensor IES215 na embalagem?

Ele é fornecido com 2 porcas de fixação para garantir a instalação adequada em painéis ou suportes.

Este sensor detecta objetos de plástico ou não metálicos?

Não, este sensor é indutivo e detecta exclusivamente objetos metálicos. Materiais não metálicos como plásticos, madeira ou papel não são detectados.

Posso ajustar o alcance de detecção deste sensor?

Este sensor possui alcance de detecção fixo de 3 mm em montagem embutida. Não é possível alterar mecanicamente o alcance de sensoriamento.

O que fazer se o sensor não estiver enviando sinal para o CLP?

Se o sensor parar de comutar, verifique primeiro a integridade do cabo M8 e se há curto-circuito na saída, pois o LED de status indicará falhas.

Por que o sensor parece estar ligado o tempo todo (sinal constante)?

A causa provável é a obstrução da face ativa por acúmulo de cavacos metálicos ou desalinhamento mecânico, que deve ser verificado inspecionando a ponta do sensor.

Este modelo substitui um sensor NPN?

Este sensor é modelo PNP Normalmente Aberto (NA). Se seu sistema exige lógica NPN ou contato Normalmente Fechado (NF), este modelo não é compatível diretamente.

Este sensor pode ser usado em ambientes de lavagem industrial?

Sim, ele possui grau de proteção IP69K, sendo adequado para ambientes com alta umidade e limpeza industrial, desde que utilize conectores compatíveis com a mesma especificação.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer o aperto das porcas inclusas, respeitando o torque máximo de 2 Nm (na parte frontal de 5mm) ou 5 Nm, evitando o esmagamento da rosca M8.

Qual a procedência deste sensor?

O IES215 é um produto original ifm electronic, com rastreabilidade completa e fabricado conforme os padrões de qualidade da marca.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (V+) quando o objeto é detectado (Ref.: Tipo de saída).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).

Indutivo

Princípio de funcionamento que utiliza campos eletromagnéticos para detectar objetos condutores (Ref.: Tipo de produto).

MTTF

Tempo médio entre falhas, indicando a confiabilidade estatística do componente (Ref.: MTTF 1143 anos).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto (Ref.: 1...15 % de Sr).
