Sensor Indutivo IES200 IFM M8 3mm PNP NA

Pré-visualizar: IES200 IFM - Sensor Indutivo ifm Automação Industrial M8 3mm PNP NA

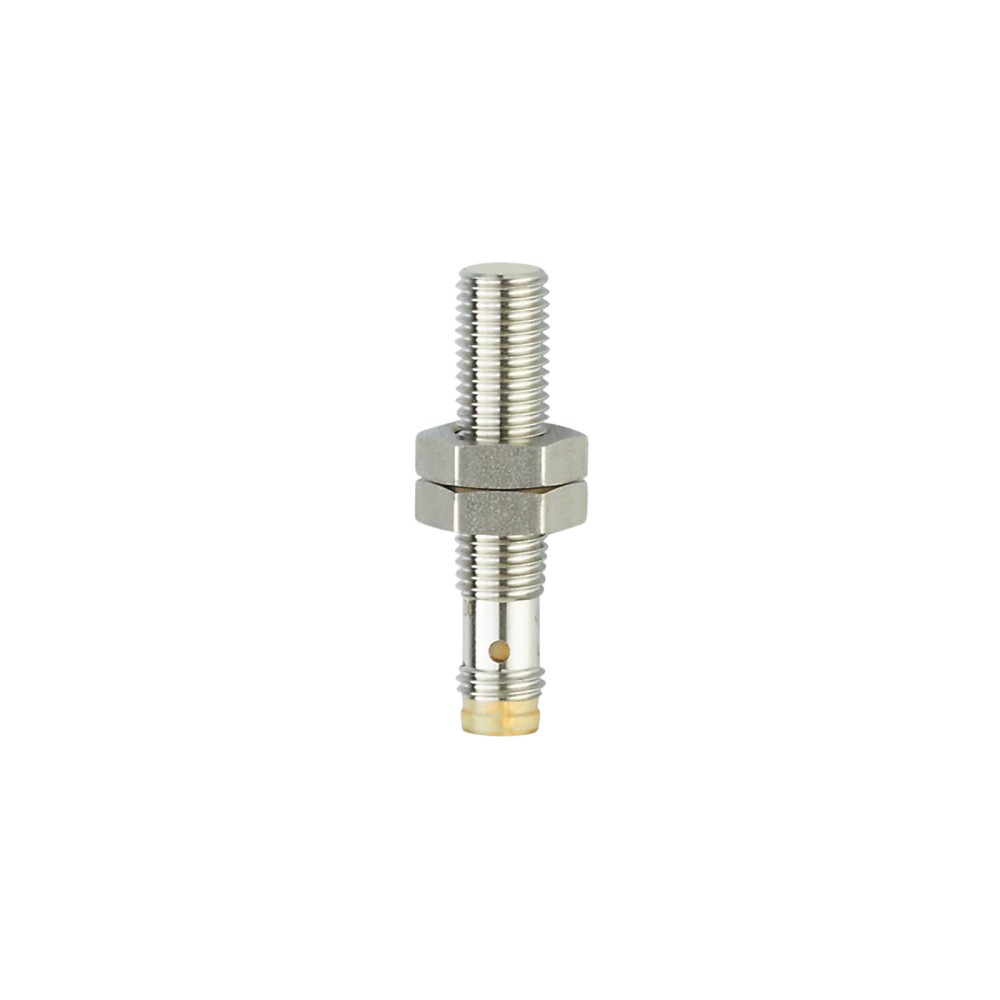

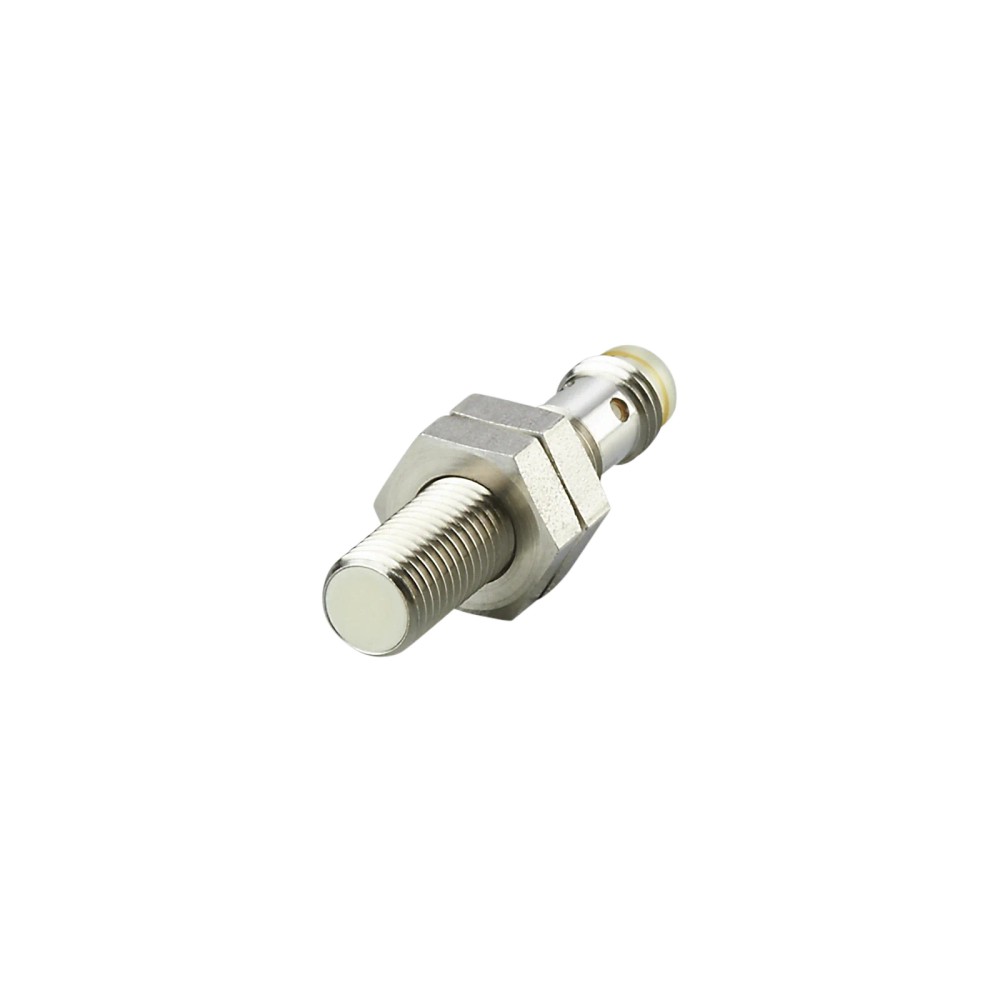

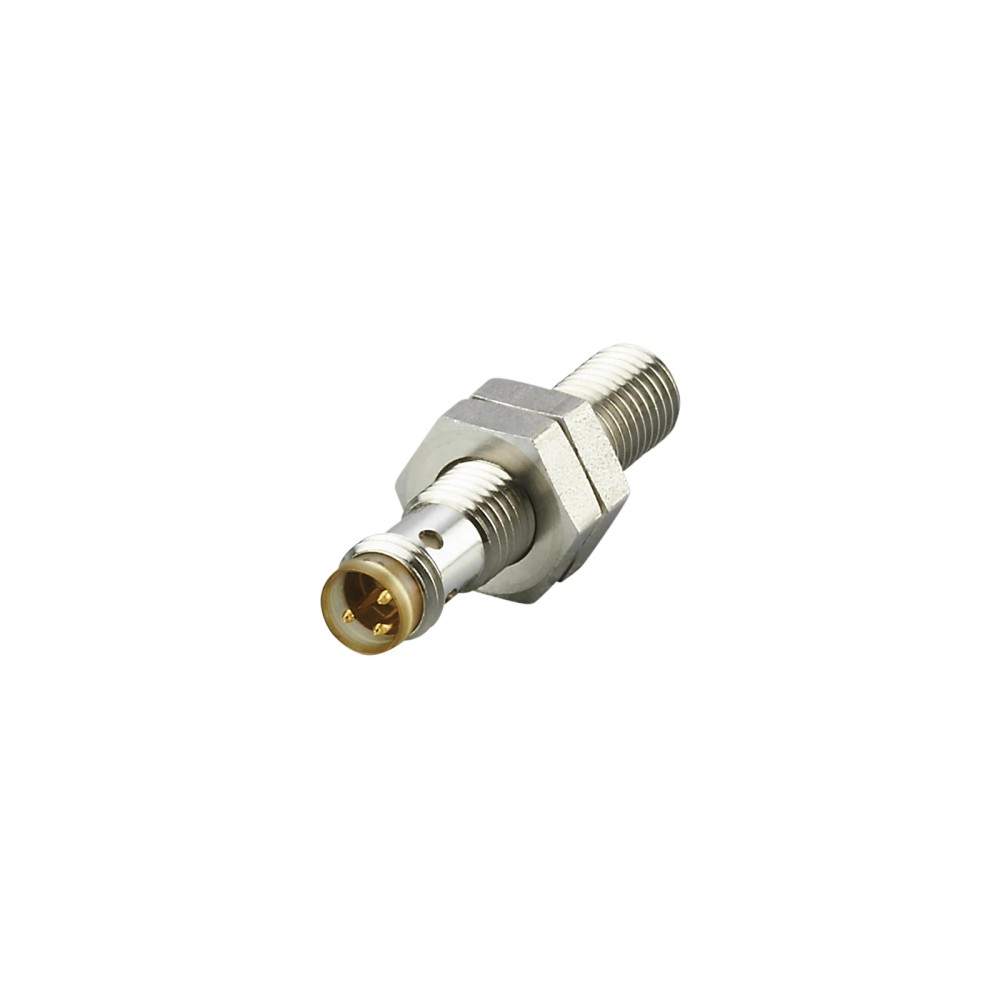

IES200 IFM - Sensor Indutivo ifm Automação Industrial M8 3mm PNP NA

Imagem meramente ilustrativa

R$ 663,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IES200
EAN: 4021179304986
NCM do produto: 85365090

Destaques do Produto Saída PNP normalmente...mais

Fechar menu

Saiba mais sobre: "IES200 IFM - Sensor Indutivo ifm Automação Industrial M8 3mm PNP NA"

Destaques do Produto

Saída

PNP normalmente aberta

Alcance nominal

3 mm

Montagem

Embutida

Alimentação

10...30 V DC

Conexão elétrica

M8, codificação A, 3 contatos

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IES200, M8 x 1, alcance de detecção de 3 mm, PNP normalmente aberto

O ifm IES200 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 3 mm e saída PNP normalmente aberta. Opera com alimentação de 10 a 30 V DC e utiliza conexão elétrica M8 de 3 contatos. A ficha informa proteção IP65, IP66, IP67, IP68 e IP69K quando conectado a uma tomada de cabos ifm corretamente aparafusada.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IES200
Tipo	Sensor indutivo
Designação da rosca	M8 x 1
Comprimento	40 mm
Alcance de detecção	3 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Frequência de comutação	2000 Hz
Temperatura ambiente	-40...85 °C
Conexão elétrica	M8, codificação A, 3 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações de processamento de materiais e automação industrial, respeitando o alcance de detecção especificado.
Instalações com pouco espaço disponível que aceitem sensor roscado M8 x 1, comprimento de 40 mm e montagem embutida.
Aplicações dentro da faixa ambiente de -40...85 °C, verificando também os limites do conector utilizado.
Sistemas DC com entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito de entrada exigir saída NPN ou normalmente fechada; a ficha identifica a saída deste modelo como PNP normalmente aberta.
Não especificar quando o alvo precisar ser detectado além do alcance nominal de 3 mm; a distância de trabalho indicada é 0...2,43 mm.
Não usar a classificação IP como garantia de vedação sem a tomada de cabos ifm corretamente aparafusada.
Não presumir detecção de materiais não metálicos: o produto é um sensor indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação declarada: processamento de materiais em sistemas industriais, com detecção indutiva de objetos metálicos dentro da distância de trabalho especificada.
Aplicação declarada: armazéns frigoríficos e congelamento por choque, desde que a temperatura ambiente esteja dentro de -40...85 °C e os demais componentes da instalação atendam às condições do ambiente.
Aplicação declarada: instalações industriais móveis com fluidos refrigerantes e lubrificantes; a proteção IP depende da tomada de cabos ifm corretamente aparafusada.
Aplicação declarada: automação industrial em espaços de instalação estreitos que aceitem corpo M8 x 1 e montagem embutida.
Possibilidade a validar: contagem ou monitoramento de passagem de peças metálicas, se a velocidade de comutação e a interface PNP do controlador forem compatíveis. A ficha não define uma aplicação específica de contagem.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IES200, M8 x 1, alcance de detecção de 3 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IES200

Quando a aplicação exigir sensor indutivo roscado M8 x 1, montagem embutida, alcance nominal de 3 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Verifique a interface do controlador

Confirme que a entrada aceita sinal PNP normalmente aberto e que a conexão M8 de 3 contatos é compatível com o cabo ou tomada empregados. A ficha não informa um protocolo de comunicação.

Considere outro modelo ou tecnologia

Procure uma opção diferente se o circuito exigir NPN ou normalmente fechado, se a distância necessária exceder a distância de trabalho informada ou se for necessária detecção de materiais não metálicos.

Valide as condições de instalação

Compare a temperatura ambiente e o grau de proteção requerido com os dados do sensor e da tomada de cabos. As classes IP declaradas dependem da tomada ifm corretamente aparafusada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tipo informado na ficha do produto.
Modelo	IES200	Referência do produto.
Aplicações declaradas	Processamento de materiais; armazém frigorífico/congelamento por choque; aplicações industriais e móveis com fluidos refrigerantes e lubrificantes; automação industrial; condições de instalação estreitas	Cenários listados nos dados do fabricante.
Características especiais	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência a campos eletromagnéticos	Características declaradas para o produto.
MTTF	561 anos	Valor informado nos dados do produto; não representa prazo de garantia.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo informado para o consumo do sensor.
Classe de proteção	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados do fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída de comutação DC.
Imunidade máxima a campo eletromagnético	300 mT	Valor declarado nos dados do produto.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e referência normativa informados na ficha.
Alimentação UL	Limited Voltage/Current	Classificação informada para fontes de alimentação UL.
Número de arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A011	Identificação de aprovação informada.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional especificado.
Conexão elétrica	1 x M8, codificação A	Tipo de conexão elétrica informado.
Contatos	3, banhados a ouro	Quantidade e acabamento dos contatos declarados.
Número de fios	3	Configuração indicada nos dados básicos do anúncio.
Frequência de comutação DC	2000 Hz	Frequência máxima especificada para comutação DC.

Detecção e desvios
Alcance de detecção	3 mm	Alcance nominal informado.
Distância real de comutação Sr	3 ± 10 % mm	Valor real de comutação declarado.
Distância de trabalho	0...2,43 mm	Faixa de trabalho informada na ficha.
Montagem	Embutida	Tipo de instalação especificado.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Fatores listados pelo fabricante para os materiais indicados.
Alcance aumentado	Sim	Característica declarada nos dados do produto.

Condições ambientais
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente para certificação UL	-25...80 °C	Limite Ta informado para certificação UL.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Classificações condicionadas à tomada de cabos ifm corretamente aparafusada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio indicadas na ficha.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Condições de ensaio declaradas.
Resistência a campos eletromagnéticos	Sim	Característica listada pelo fabricante.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Rosca do corpo do sensor.
Comprimento	40 mm	Dimensão linear informada.
Forma construtiva do invólucro	Roscada	Formato construtivo declarado.
Materiais	Aço inoxidável 1.4404/316L; face ativa em LCP branco; janela de LEDs em PEI	Materiais indicados nos dados do produto.
Peso	14,4 g	Peso informado no dataset do produto.
Torque máximo de aperto	A = 6 mm: 2 Nm; B: 5 Nm	Valores e marcações conforme indicados na ficha; consulte o desenho do fabricante para identificar as referências A e B.
Tipo de invólucro	Tipo 1	Classificação informada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Displays e elementos de operação
Indicador de estado de comutação	LED amarelo, 4 x 90°	Indicador visual de estado especificado.
Software embarcado	Incluído	Informação declarada na ficha; não implica protocolo de comunicação.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M8, codificação A, 3 contatos banhados a ouro. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Confirme a pinagem e a compatibilidade do cabo ou tomada no datasheet antes da ligação.

Processo Não possui conexão de processo indicada. O corpo tem rosca M8 x 1 e é destinado à montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com saída PNP normalmente aberta	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10...30 V DC; a compatibilidade final depende da entrada e da pinagem do sistema.
Entrada que requer saída NPN ou normalmente fechada	✗	A função de saída informada para o IES200 é PNP normalmente aberta.
Instalação que aceita corpo roscado M8 x 1 e montagem embutida	✓	A designação da rosca é M8 x 1 e o tipo de montagem indicado é embutido.
Aplicação que exige distância de trabalho superior a 2,43 mm	✗	A ficha informa distância de trabalho de 0...2,43 mm, embora o alcance nominal seja 3 mm.
Uso com grau de proteção IP declarado e tomada de cabos ifm corretamente aparafusada	✓	As classes IP65, IP66, IP67, IP68 e IP69K são condicionadas ao uso da tomada de cabos ifm corretamente aparafusada.
Sistema que exige protocolo de comunicação digital específico	✗	A ficha fornecida não declara protocolo de comunicação; especifica uma saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IES200, M8 x 1, alcance de detecção de 3 mm, PNP normalmente aberto

Confirme no esquema elétrico do equipamento que a entrada aceita sinal PNP normalmente aberto e que a alimentação disponível está entre 10 e 30 V DC.
Verifique a disponibilidade de espaço e a compatibilidade mecânica com a rosca M8 x 1, o comprimento de 40 mm e a montagem embutida.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante; não deduza a posição de montagem apenas pelo formato do corpo.
Use cabo ou tomada compatível com a conexão M8, codificação A e 3 contatos; confirme a pinagem no datasheet antes de energizar.
Aperte de acordo com as referências e limites indicados pelo fabricante; consulte o desenho para identificar as posições A e B associadas aos torques informados.
Após a ligação, verifique a indicação do LED amarelo e teste a comutação com o alvo metálico e a distância de trabalho definidos para a aplicação.

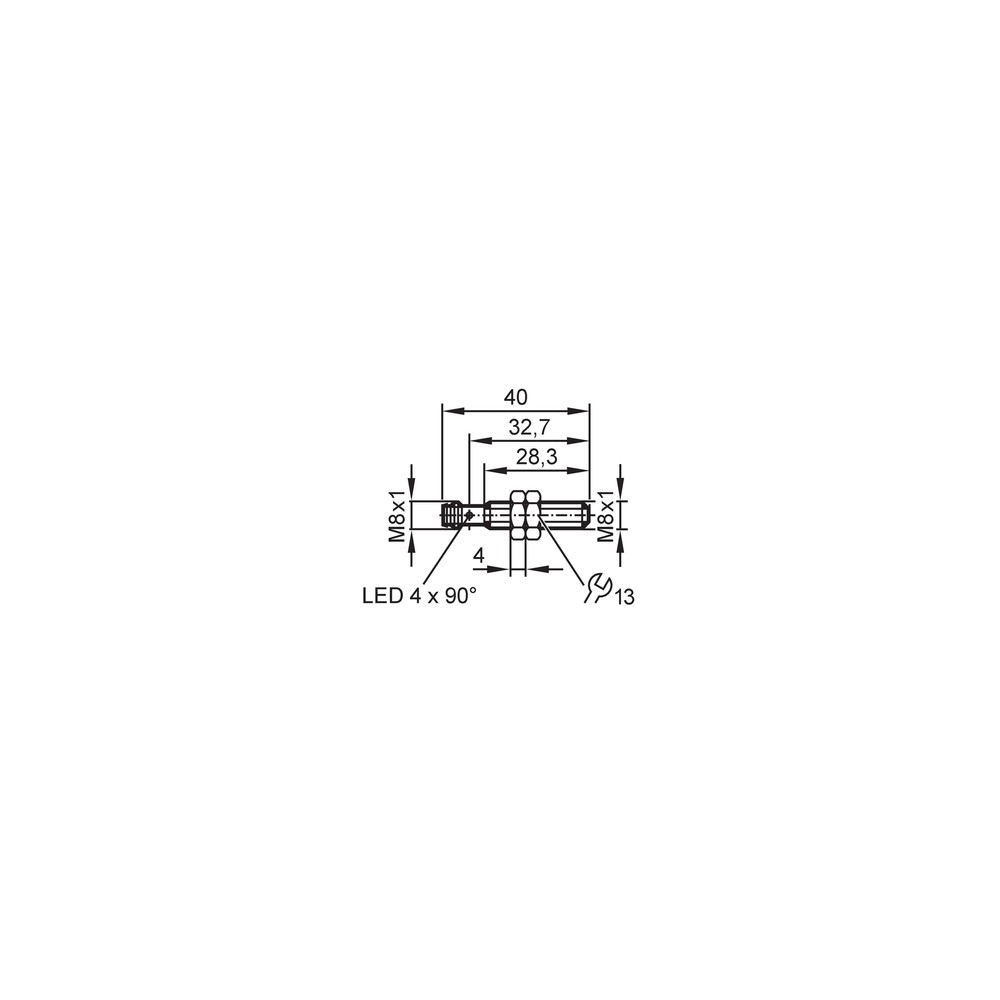

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não identifica a comutação do sensor.	Alimentação fora da faixa especificada, ligação incorreta ou entrada do controlador incompatível com a saída PNP normalmente aberta.	Meça a alimentação nos terminais e confirme no esquema do sistema a pinagem M8 e o tipo de entrada antes de substituir o sensor.
A detecção ocorre somente quando o alvo está muito próximo ou não ocorre na distância esperada.	Alvo fora da distância de trabalho, montagem diferente da especificada ou material/condição de alvo que não corresponde às referências de detecção.	Meça a distância entre a face ativa e o alvo, confirme montagem embutida e compare com a distância de trabalho de 0...2,43 mm.
O sinal fica instável durante a operação.	Conexão elétrica intermitente, alimentação inadequada ou interferência/condições de instalação que precisam ser verificadas no conjunto.	Inspecione o conector M8 e a alimentação, observe o LED de comutação e compare a instalação com os requisitos do datasheet.
Há entrada de umidade ou a proteção esperada não é mantida.	Tomada de cabos inadequada ou não aparafusada corretamente; as classificações IP informadas dependem da tomada ifm corretamente instalada.	Verifique o modelo e o assentamento da tomada, a conexão e as condições de montagem conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do IES200 (Datasheet) Desenho em escala do IES200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IES200 e para que serve?

É um sensor indutivo de proximidade para detectar objetos metálicos em aplicações industriais. Sua saída é PNP normalmente aberta.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação como acessórios incluídos. Não há cabo ou tomada de conexão listados como inclusos.

Posso ligar este sensor em uma entrada NPN?

Não é a saída indicada para essa interface: o IES200 tem saída PNP normalmente aberta. Confirme o tipo de entrada do controlador antes da instalação.

Ele detecta plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo, mas não especifica detecção de materiais não metálicos. Para essa necessidade, valide outra tecnologia com o fabricante.

O sensor parece não comutar; o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 10...30 V DC, a ligação e a compatibilidade da entrada com PNP normalmente aberto. Confira também se o alvo está dentro da distância de trabalho.

O LED acende, mas o controlador não recebe o sinal. Qual pode ser a causa?

Uma possibilidade é incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, ou erro na pinagem do conector. Compare a ligação com o esquema do sistema e o datasheet.

Devo comprar um sensor avulso ou um kit com cabo?

O item está identificado como uma unidade e inclui duas porcas de fixação; cabo ou tomada não constam como acessórios incluídos. Se sua instalação precisar de cabo, verifique separadamente a compatibilidade com M8, codificação A e 3 contatos.

Quando escolher este modelo em vez de outro sensor?

Escolha o IES200 quando forem necessários corpo M8 x 1, montagem embutida, alcance nominal de 3 mm e saída PNP normalmente aberta. Se a aplicação exigir outra lógica de saída ou distância de trabalho maior que 2,43 mm, compare com outro modelo.

Quais cuidados devo ter na instalação?

Confirme a pinagem do conector M8 e a compatibilidade da entrada antes de energizar. Consulte o desenho dimensional para a montagem e para identificar as referências de torque.

A ligação M8 garante o grau de proteção IP indicado?

Não por si só: a ficha condiciona os graus IP à utilização de uma tomada de cabos ifm corretamente aparafusada. Verifique o conjunto de conexão e as instruções do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato físico. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à interface de entrada do controlador. (Ref.: função elétrica: PNP)

Normalmente aberto

Função de saída indicada como normalmente aberta na ficha do produto. (Ref.: função de saída: normalmente aberto)

Montagem embutida

Configuração de instalação declarada para o sensor; siga o desenho do fabricante para a montagem. (Ref.: tipo de montagem: embutido)

Distância real de comutação usada como referência para valores de histerese e variação do ponto de comutação. (Ref.: distância real de comutação Sr: 3 ± 10 % mm)
