Sensor Indutivo Metálico IFM IER203

Pré-visualizar: IER203 IFM - Sensor Indutivo Metálico ifm Para Soldagem M8x1 2mm PNP/NPN

IER203 IFM - Sensor Indutivo Metálico ifm Para Soldagem M8x1 2mm PNP/NPN

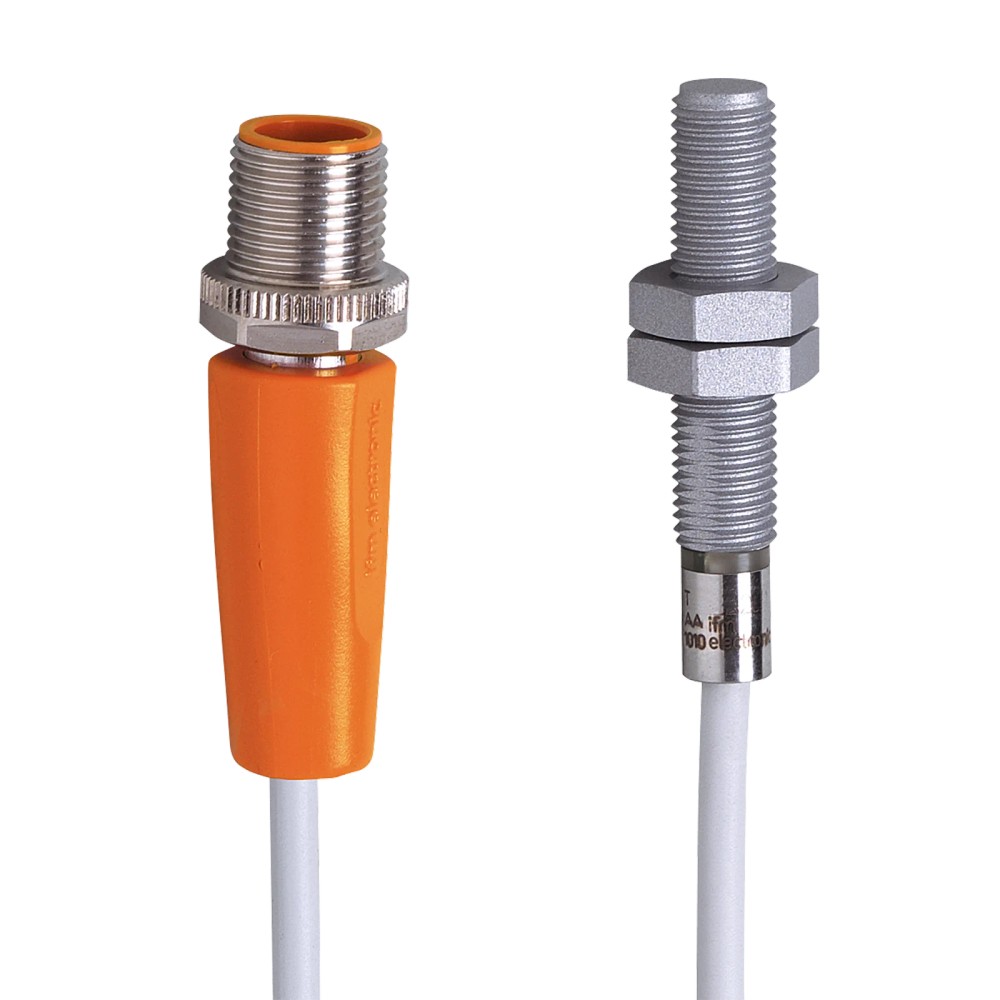

Imagem meramente ilustrativa

R$ 1.087,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IER203
EAN: 4021179253444
NCM do produto: 85365090

Destaques do Produto Formato e montagem...mais

Fechar menu

Saiba mais sobre: "IER203 IFM - Sensor Indutivo Metálico ifm Para Soldagem M8x1 2mm PNP/NPN"

Destaques do Produto

Formato e montagem

Rosca M8 x 1; montagem embutida

Alcance nominal

2 mm

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...36 V DC

Conexão

Cabo PUR de 0,3 m; conexão M12

Ambiente

IP 67; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo totalmente metálico ifm IER203, M8 x 1, alcance de detecção de 2 mm, saída PNP/NPN

O ifm IER203 é um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. É indicado pelo fabricante para espaços de instalação estreitos e aplicações na área de soldagem. Possui alcance de detecção de 2 mm, montagem embutida e saída normalmente aberta PNP/NPN. Seu invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IER203
Tipo	Sensor indutivo totalmente metálico
Rosca de montagem	M8 x 1
Comprimento	45 mm
Alcance de detecção	2 mm; montagem embutida
Saída	PNP/NPN, normalmente aberta
Tensão de operação	10...36 V DC
Conexão elétrica	Cabo PUR de 0,3 m e conexão M12
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva de objetos metálicos em condições de instalação estreitas, conforme indicado pelo fabricante.
Aplicações na área de soldagem, conforme indicado para o modelo.
Instalações que aceitem sensor roscado M8 x 1, montagem embutida, alcance nominal de 2 mm e alimentação DC de 10...36 V.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não selecionar quando a distância de detecção necessária exceder os 2 mm declarados; a distância de trabalho informada é de 0...1,6 mm.
Não selecionar se a alimentação disponível estiver fora da faixa de 10...36 V DC ou se a instalação exigir uma saída diferente de PNP/NPN normalmente aberta.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em condições de instalação estreitas, com montagem embutida M8 x 1.
Aplicação indicada pelo fabricante: uso na área de soldagem. A ficha descreve invólucro totalmente metálico e revestimento anti-adesivo; confirme as condições específicas de instalação no datasheet.
Possibilidade inferida: detecção de componentes metálicos em máquinas ou dispositivos, desde que a distância, o material-alvo, a alimentação DC e a entrada do controlador atendam às especificações. A distância real pode variar conforme o material, considerando os fatores de correção informados.
Limites de aplicação: alcance nominal de 2 mm, distância de trabalho de 0...1,6 mm e temperatura ambiente de -25...70 °C. A ficha não declara uso para detectar materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo totalmente metálico ifm IER203, M8 x 1, alcance de detecção de 2 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IER203 quando

A instalação exigir corpo roscado M8 x 1, montagem embutida, detecção indutiva com alcance nominal de 2 mm e saída normalmente aberta PNP/NPN. A ficha também indica uso em espaços estreitos e na área de soldagem.

Busque outra configuração quando

A aplicação exigir alcance acima de 2 mm, alimentação fora de 10...36 V DC, saída diferente da normalmente aberta PNP/NPN ou detecção de material não metálico. Confirme esses requisitos com a ficha técnica do modelo alternativo antes de especificá-lo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IER203	Identificação do produto na ficha.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação indicada	Condições de instalação estreitas; área de soldagem	Aplicações indicadas na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal; auxílio de ajuste ótico	Características declaradas para o modelo.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação declarado.
Tensão de operação	10...36 V DC	Limites de operação informados.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Corrente residual máxima	0,75 mA	Valor máximo informado.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC declarados na ficha.
Certificado UL	Ta 0...40 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; arquivo UL E174191	Informações de certificação listadas na ficha; condições específicas conforme dados declarados.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional de saída informado.
Saída de comutação	PNP/NPN	Tipo de saída declarado; verificar diagrama de ligação para a instalação.
Frequência de comutação DC	150 Hz	Frequência de comutação informada.
Corrente de saída mínima	2 mA	Valor mínimo declarado.
Corrente de saída máxima contínua	100 mA	Limite contínuo informado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância de detecção nominal Sr.

Detecção e desempenho
Alcance de detecção	2 mm	Valor nominal declarado para o sensor.
Distância de trabalho	0...1,6 mm	Faixa de trabalho indicada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção declarados por material; considerar ao avaliar a distância de detecção.
Auxílio de ajuste ótico	Sim	Recurso de ajuste informado.

Conexões e indicadores
Conexão elétrica	Cabo PUR de 0,3 m; 2 x 0,34 mm²; conexão M12, codificação A, 2 contatos dourados	Configuração de cabo e conexão declarada.
Display de ajuste adicional	1 LED vermelho	Indicador informado na ficha.
Display de status de chaveamento	1 LED verde	Indicador de estado informado na ficha.

Condições ambientais e resistência
Grau de proteção	IP 67	Grau de proteção declarado; respeitar as condições de instalação do fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Resistência à pressão	50 bar	Valor declarado; a ficha especifica aviso relativo à face ativa.
Força de impacto	1 J	Valor informado na ficha.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão da rosca de montagem.
Dimensões	M8 x 1; comprimento 45 mm	Dimensões declaradas.
Invólucro	Totalmente metálico	Construção do sensor indicada na ficha.
Materiais do invólucro, face ativa e porcas	Aço inoxidável 1.4404 (316L), com revestimento anti-adesivo	Materiais declarados para os componentes indicados.
Peso	34,7 g	Peso informado no conjunto de dados do produto.
Porcas de fixação	2 unidades	A ficha informa duas porcas como material incluído.

Dados de confiabilidade e conformidade
MTTF	1384 anos	Valor declarado na ficha; não representa prazo de vida útil garantida.
NCM	8536.50.90	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Alimentação DC de 10...36 V. A ficha informa saída normalmente aberta PNP/NPN e conexão elétrica por cabo PUR de 0,3 m, 2 x 0,34 mm², com conexão M12, codificação A e dois contatos dourados. Confirme o esquema elétrico e a compatibilidade da entrada do controlador no datasheet antes da ligação.

Processo Corpo roscado M8 x 1 para montagem embutida. Não é informada conexão de processo para fluido; a rosca corresponde à montagem do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceite saída de comutação normalmente aberta PNP ou NPN, conforme a configuração elétrica da instalação.	✓	O produto é especificado com saída PNP/NPN normalmente aberta; confirme o esquema de ligação no datasheet e a compatibilidade da entrada.
Instalação com alimentação DC entre 10 e 36 V.	✓	Essa é a faixa de tensão de operação declarada.
Montagem em alojamento roscado M8 x 1, com montagem embutida.	✓	A designação da rosca e o tipo de montagem constam na ficha.
Detecção a uma distância superior a 2 mm.	✗	O alcance de detecção declarado é 2 mm; a distância de trabalho informada é de 0...1,6 mm.
Detecção de objetos não metálicos por princípio indutivo.	✗	A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos.
Uso em temperatura ambiente fora de -25...70 °C.	✗	A faixa de temperatura ambiente especificada é de -25...70 °C.

INSTALAÇÃO

Como instalar o Sensor indutivo totalmente metálico ifm IER203, M8 x 1, alcance de detecção de 2 mm, saída PNP/NPN

Confirme no projeto a necessidade de detecção indutiva, a distância até o alvo e a compatibilidade da entrada do controlador com a saída normalmente aberta PNP/NPN.
Verifique se a alimentação disponível está dentro de 10...36 V DC e consulte o datasheet para identificar os contatos e o esquema elétrico antes de energizar.
Prepare um alojamento compatível com a rosca M8 x 1 e com montagem embutida, respeitando as dimensões do desenho dimensional.
Instale o sensor sem danificar a rosca, o revestimento ou a face ativa; use as duas porcas de fixação incluídas conforme a montagem.
Posicione o alvo dentro da distância de trabalho indicada e considere os fatores de correção do material detectado.
Após a ligação, verifique os LEDs de ajuste e de estado de chaveamento e confirme o funcionamento no controlador, sem exceder os limites elétricos e ambientais declarados.

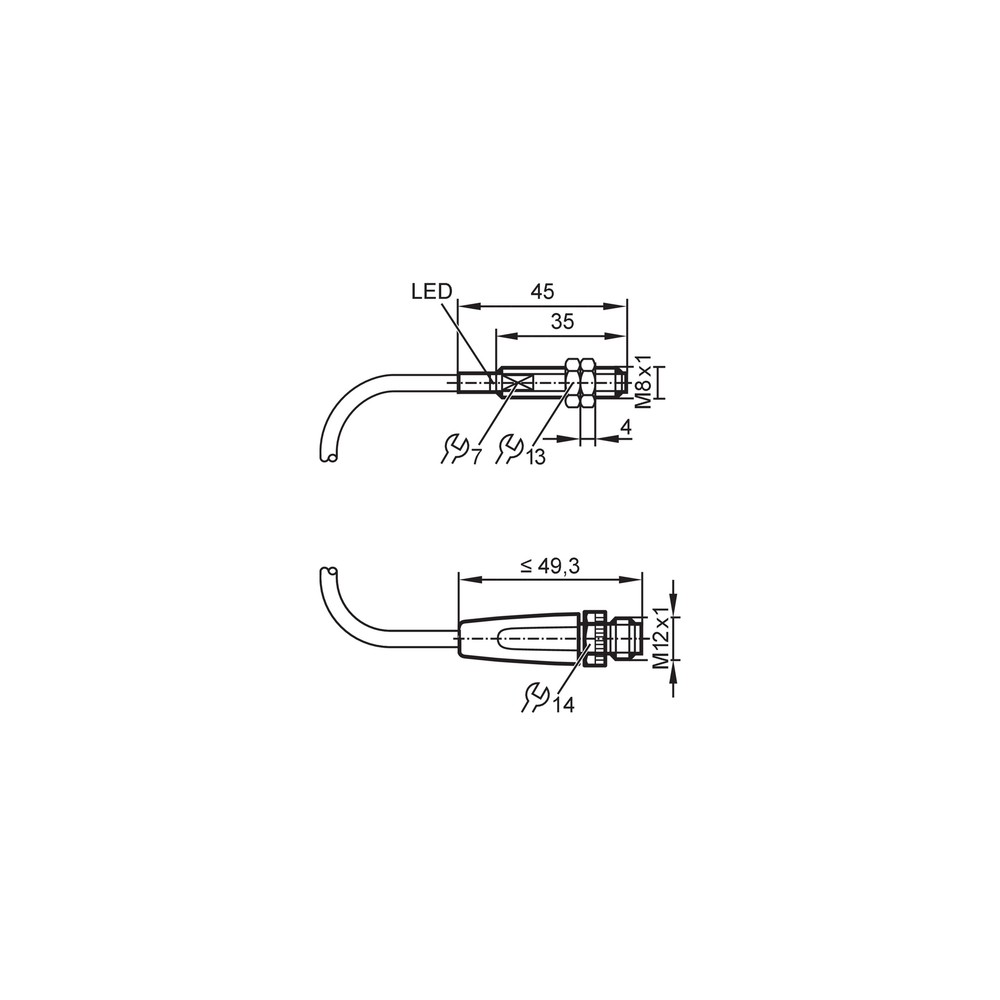

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao do aço ou ligação/alimentação incompatível.	Meça a distância até o alvo, confira o material e o fator de correção, verifique a alimentação de 10...36 V DC e revise a ligação pelo datasheet.
O estado de saída não corresponde à entrada do controlador.	Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada, ou ligação incorreta dos contatos.	Confirme o tipo de entrada do controlador e compare a ligação física com o esquema elétrico oficial do IER203.
A comutação ocorre de forma instável ou em distância menor que a esperada.	Distância de montagem próxima ao limite ou material-alvo com fator de correção diferente de 1.	Verifique o posicionamento dentro de 0...1,6 mm e compare o material com os fatores de correção especificados.
O indicador de estado não acende durante a detecção.	Ausência de alimentação, ligação incorreta ou condição de detecção não atingida.	Meça a alimentação nos limites especificados, confira a conexão e aproxime um alvo metálico dentro da distância de trabalho, observando o LED de status.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IER203 em português (Datasheet) Desenho em escala IER203 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IER203 e para que serve?

É um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. A ficha o indica para espaços de instalação estreitos e aplicações na área de soldagem.

O IER203 funciona com entrada PNP ou NPN?

A ficha especifica saída normalmente aberta PNP/NPN. Confirme no datasheet o esquema de ligação e valide a compatibilidade com a entrada do controlador.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha identifica o IER203 como sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, verifique uma tecnologia de sensor especificada para o material desejado.

Posso usar este sensor se preciso detectar a mais de 2 mm?

A ficha declara alcance de detecção de 2 mm e distância de trabalho de 0...1,6 mm. Se a aplicação exigir distância superior, procure uma configuração com alcance especificado para essa condição.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação dentro de 10...36 V DC, a ligação dos contatos e a distância entre o alvo e a face ativa. Considere também o fator de correção do material detectado.

A saída oscila ou a distância de detecção parece menor com uma peça de inox?

A ficha atribui ao aço inoxidável fator de correção 0,6, inferior ao fator 1 do aço. Confira o material e mantenha o alvo dentro da distância de trabalho aplicável.

Devo comprar um kit ou o sensor avulso?

O cadastro identifica uma unidade do sensor e informa duas porcas de fixação incluídas. Não há kit adicional especificado; confirme os itens necessários para a instalação no projeto.

Quando escolher o IER203 em vez de outro sensor indutivo?

Escolha-o quando forem compatíveis a rosca M8 x 1, a montagem embutida, o alcance de 2 mm, a saída normalmente aberta PNP/NPN e a alimentação de 10...36 V DC. Se algum desses requisitos não atender à instalação, compare a ficha de outra configuração.

Como instalar e ajustar o sensor corretamente?

Monte-o em alojamento M8 x 1 conforme o desenho dimensional e respeite a faixa de trabalho e a ligação indicada no datasheet. Use os LEDs de ajuste e de status para verificar a instalação após a energização.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos; a ficha do IER203 especifica aplicação para detecção indutiva.

Montagem embutida

Configuração de instalação indicada para o sensor; siga as dimensões e condições do desenho do fabricante (Ref.: tipo de montagem embutido).

PNP/NPN

Tipos de saída de comutação indicados para compatibilidade com entradas de controle (Ref.: saída PNP/NPN).

Histerese

Diferença entre os pontos de comutação e de descomutação, expressa aqui como faixa relativa a Sr (Ref.: 1...20 % de Sr).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, conforme condições especificadas pelo fabricante (Ref.: IP 67).
