Sensor Indutivo IFM IER200 - Totalmente Metálico

Pré-visualizar: IER200 IFM - Sensor Indutivo IFM Solda/Espaço M8x1 PNP 2mm IP68

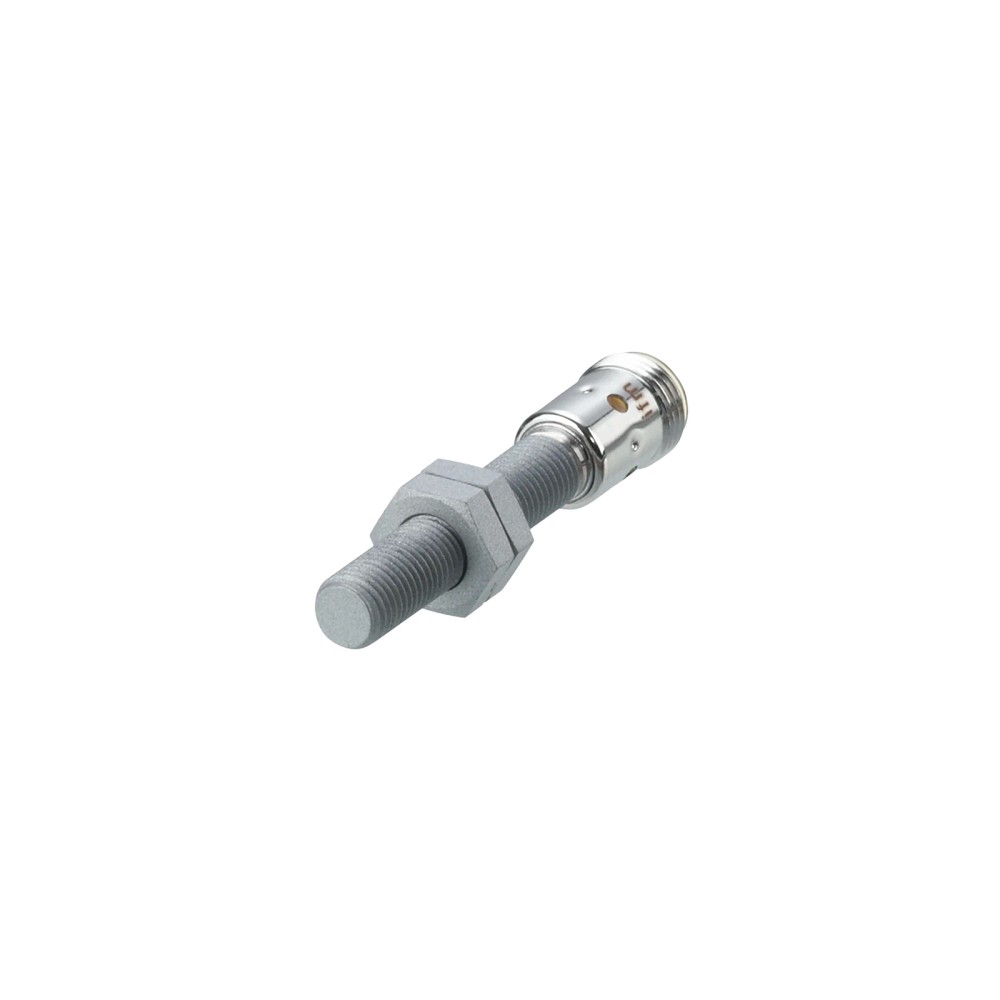

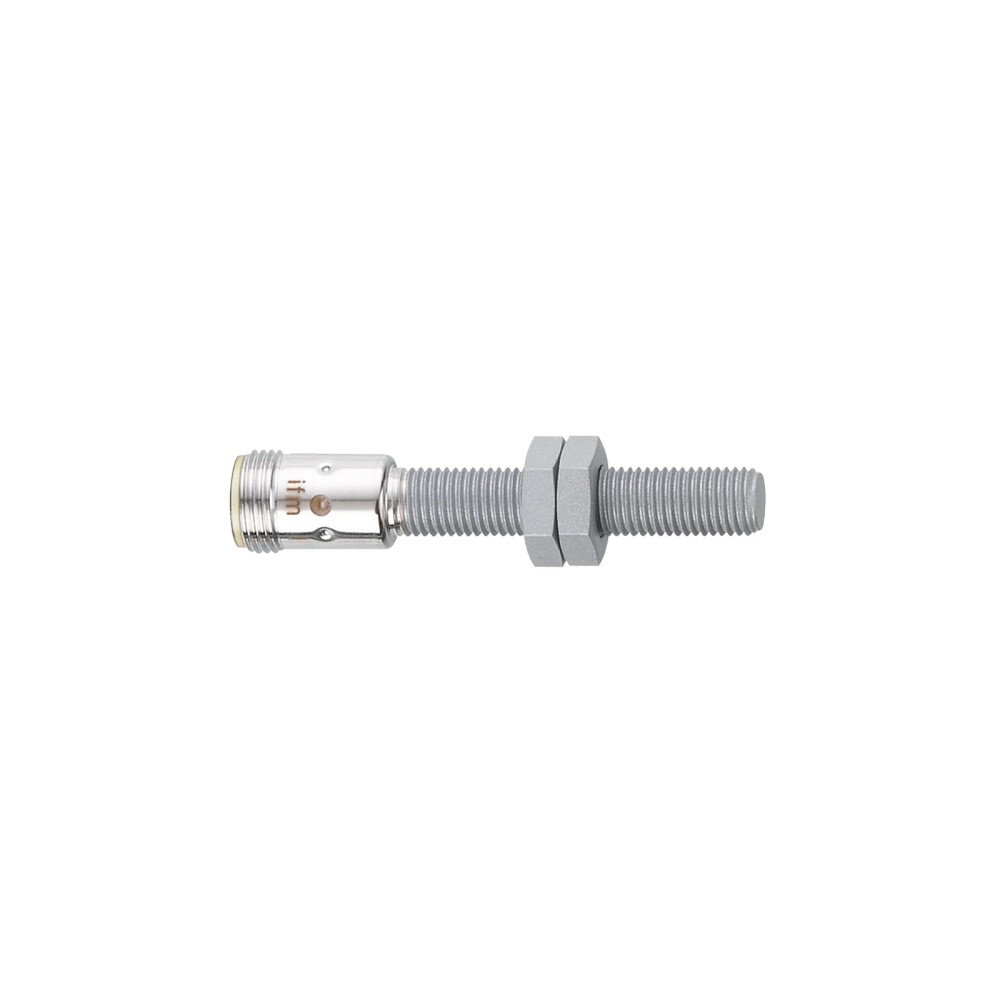

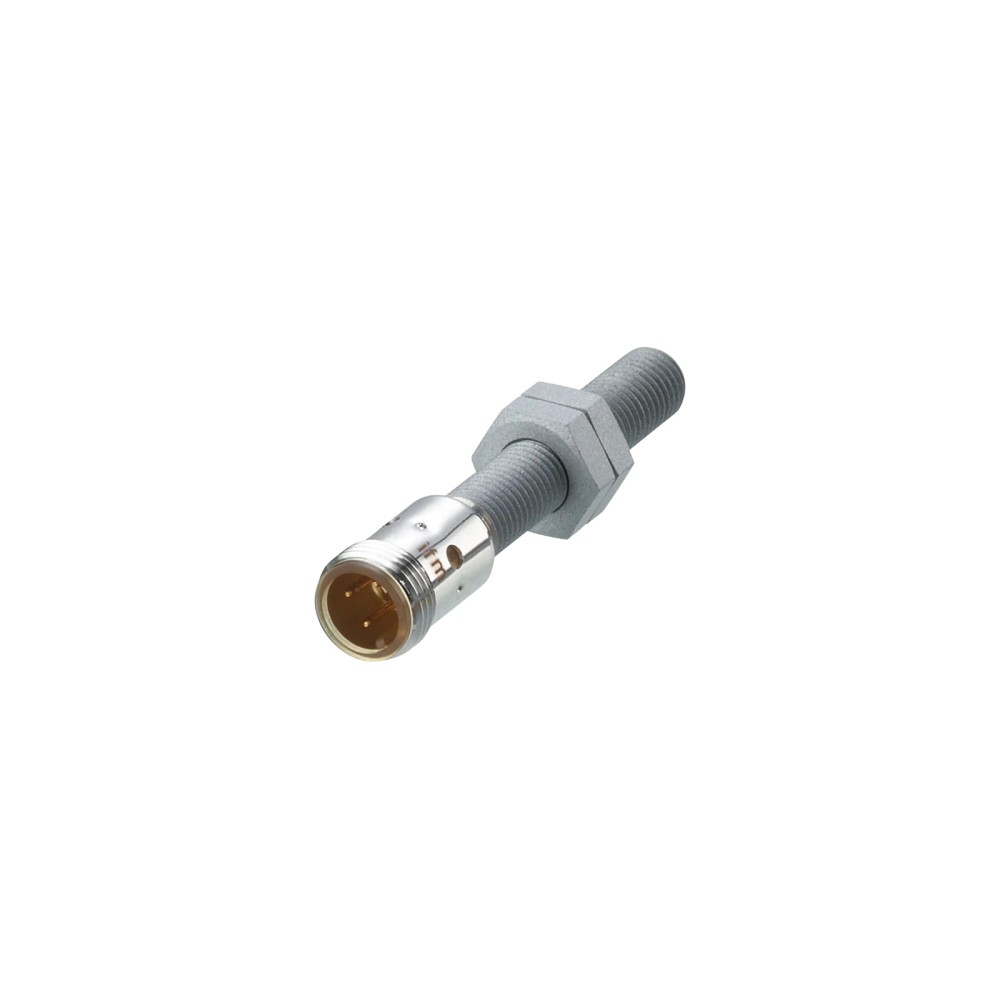

IER200 IFM - Sensor Indutivo IFM Solda/Espaço M8x1 PNP 2mm IP68

Imagem meramente ilustrativa

R$ 924,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IER200
EAN: 4021179242271
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 2...mais

Fechar menu

Saiba mais sobre: "IER200 IFM - Sensor Indutivo IFM Solda/Espaço M8x1 PNP 2mm IP68"

Destaques do Produto

Alcance de detecção

2 mm

Montagem

Embutida

Saída

PNP, normalmente aberta

Conexão

M12, codificação A, 3 contatos

Alimentação

10...30 V DC

Formato

M8 x 1; comprimento de 60 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IER200, M8 x 1, PNP, alcance de detecção de 2 mm, conexão M12

O IFM IER200 é um sensor indutivo totalmente metálico para detecção sem contato de objetos metálicos. É destinado a instalações estreitas e aplicações na área de soldagem, conforme a descrição do fabricante. Possui montagem embutida, saída PNP normalmente aberta e alcance nominal de detecção de 2 mm. Seu invólucro é de aço inoxidável 316L e a proteção indicada é IP67/IP68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Modelo	IER200
Rosca e comprimento	M8 x 1; 60 mm
Alcance nominal	2 mm, montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	1 x M12, codificação A, 3 contatos
Alimentação	10...30 V DC
Grau de proteção	IP67; IP68
Temperatura ambiente	0...85 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em espaços de instalação estreitos, respeitando o alcance nominal de 2 mm e as condições elétricas e ambientais especificadas.
Aplicações na área de soldagem, conforme indicação de aplicação do fabricante.
Montagem embutida em instalação compatível com rosca M8 x 1 e comprimento de 60 mm.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance de detecção superior a 2 mm.
Não selecionar para entrada que não aceite saída PNP ou alimentação DC entre 10 e 30 V; valide a interface do controlador antes da ligação.
Não utilizar fora da faixa de temperatura ambiente especificada de 0...85 °C.

APLICAÇÕES E USO

Uso indicado pelo fabricante: detecção indutiva em condições de instalação estreitas.
Uso indicado pelo fabricante: aplicação na área de soldagem; a ficha também informa invólucro totalmente metálico e revestimento anti-adesivo.
Possibilidade condicionada: detecção de alvos metálicos em montagem embutida, desde que a distância de trabalho, o fator de correção do material, a alimentação e a temperatura estejam dentro dos dados especificados.
A ficha não detalha condições de soldagem específicas, como distância de respingos ou ciclo de trabalho; validar a instalação e os limites no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IER200, M8 x 1, PNP, alcance de detecção de 2 mm, conexão M12, verifique estes pontos:

Escolha o IER200 quando

A instalação exigir sensor indutivo totalmente metálico M8 x 1, montagem embutida, alcance nominal de 2 mm, saída PNP normalmente aberta e conexão M12.

Busque outra especificação quando

O projeto demandar distância de detecção diferente, saída elétrica que não seja PNP normalmente aberta, alimentação fora de 10...30 V DC ou temperatura ambiente fora de 0...85 °C. Compare esses requisitos com a ficha do sensor alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo totalmente metálico IFM IER200	Identificação do modelo; part number IER200.
Tipo de sensor	Indutivo	Tecnologia de detecção indicada na ficha.
Aplicação indicada	Instalações estreitas e área de soldagem	Aplicações descritas pelo fabricante.
Característica construtiva	Invólucro totalmente metálico; contatos banhados a ouro; alcance aumentado	Características indicadas na descrição do produto; não substituem os limites numéricos especificados.

Dados elétricos e saída
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Saída de comutação	PNP	Tipo de saída elétrica; verificar compatibilidade com a entrada conectada.
Consumo de corrente	< 10 mA	Valor informado na ficha do fabricante.
Corrente por contato	100 mA	Limite informado por contato; respeitar a ligação e as condições do datasheet.
Queda de tensão máxima da saída	2,5 V	Valor máximo especificado para a saída.
Proteção contra curto-circuito	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.

Conexões e elementos de indicação
Conexão elétrica	1 x M12, codificação A, 3 contatos	Conexão informada na ficha; contatos banhados a ouro.
Quantidade de fios	3 fios	Dado básico do anúncio; conferir diagrama do fabricante para a pinagem.
Indicador de estado	4 LEDs amarelos	Indicam o status de chaveamento conforme a ficha.

Detecção e tempos de comutação
Alcance de detecção nominal	2 mm	Valor nominal especificado para montagem embutida.
Distância de trabalho	0...1,62 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	2 ± 10 % mm	Valor real de comutação e tolerância declarados.
Frequência de comutação	100 Hz	Frequência de comutação DC especificada.

Precisão e desvios
Histerese	1...20 % de Sr	Faixa de histerese relativa ao alcance real Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,6; cobre: 0,5	Fatores informados pelo fabricante para materiais-alvo; considerar no dimensionamento da distância de detecção.

Condições ambientais e resistência
Temperatura ambiente	0...85 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP67; IP68	Graus declarados na ficha; consultar condições de ensaio do fabricante para a aplicação.
Resistência à pressão	50 bar / 10 MPa, face ativa	Valor informado para a face ativa; não aplicar como pressão admissível em outras partes do sensor.
Certificações e conformidades	UL Ta 0...70 °C; Enclosure type 1; Limited Voltage/Current; A030; E174191; CE; UKCA	Declarações listadas na ficha; observar as condições e limites associados a cada certificação.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de EMC declarados pelo fabricante.

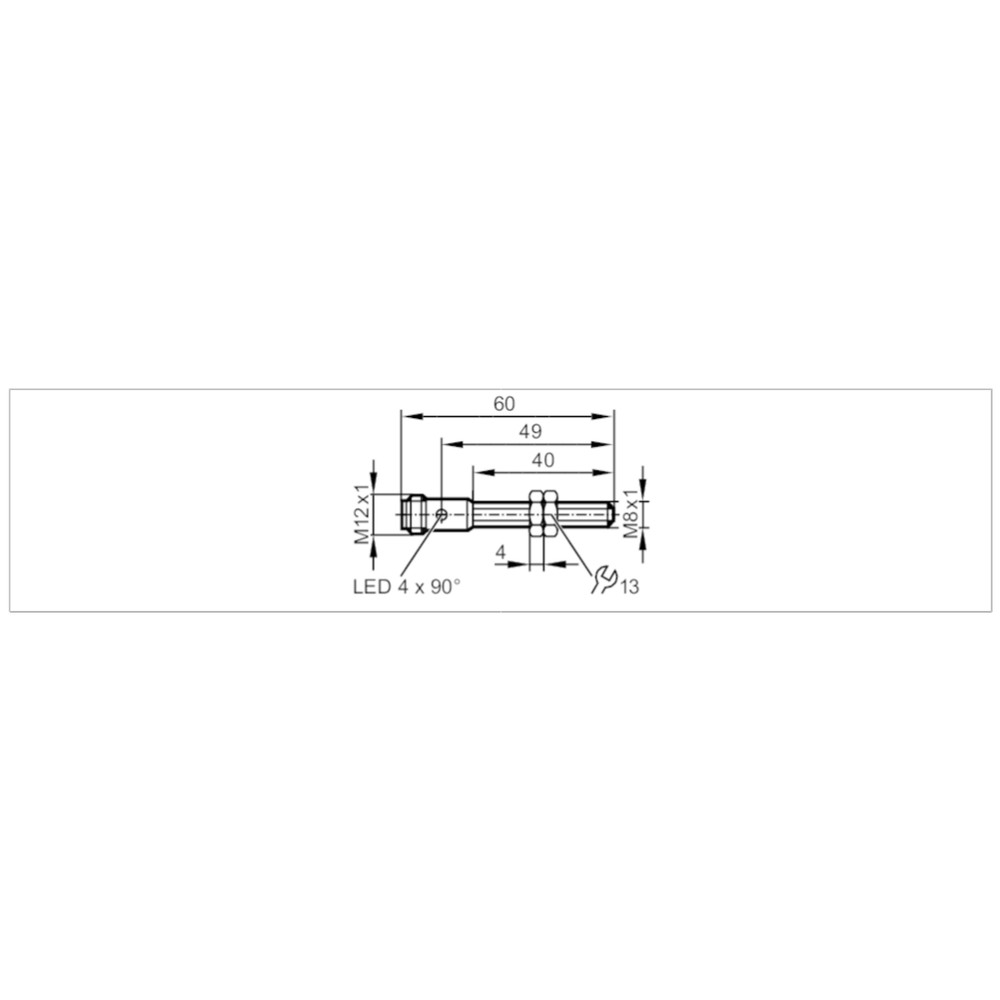

Dados mecânicos e materiais
Formato roscado	M8 x 1	Dimensão de rosca para instalação mecânica.
Comprimento	60 mm	Comprimento total informado para o modelo.
Método de montagem	Embutido	Condição de montagem indicada na ficha.
Material do invólucro e face ativa	Aço inoxidável 1.4404 / 316L com revestimento anti-adesivo	Materiais especificados para invólucro e face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela indicadora.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L com revestimento anti-adesivo	Material indicado para as porcas.
Torque máximo	< 5 Nm	Limite de aperto informado; não exceder durante a instalação.
Força de impacto	1 J	Valor informado na ficha.
Peso	21,5 g	Massa do sensor indicada no dataset do fabricante.
MTTF	1446 anos	Valor declarado na ficha; não equivale a prazo de vida útil garantido.
Itens incluídos	2 porcas de fixação	Acessórios informados como incluídos.

Identificação comercial
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179242271	Código global de identificação do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• O produto é um sensor de comutação indutivo; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conexão elétrica por 1 x M12, codificação A, com 3 contatos; saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirmar a pinagem no datasheet do fabricante antes de energizar.

Processo Rosca M8 x 1, forma construtiva roscada, montagem embutida. Comprimento informado: 60 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou sistema que aceite sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10...30 V DC; confirme também a pinagem e os limites da entrada conectada.
Instalação mecânica com rosca M8 x 1 e espaço para corpo de 60 mm	✓	A ficha informa formato M8 x 1 e comprimento de 60 mm; verifique espaço livre, montagem embutida e torque máximo informado.
Aplicação que exija detecção nominal a distância superior a 2 mm	✗	O alcance nominal especificado é 2 mm; a ficha não sustenta operação acima desse valor.
Aplicação com alimentação fora de 10...30 V DC ou temperatura ambiente fora de 0...85 °C	✗	Esses requisitos excedem as faixas especificadas para alimentação e temperatura ambiente.
Rede ou controlador que exija protocolo digital de comunicação	✗	A ficha descreve saída de comutação PNP e não informa protocolo digital.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IER200, M8 x 1, PNP, alcance de detecção de 2 mm, conexão M12

Confirme que o modelo recebido é IER200 e que as dimensões M8 x 1 e 60 mm atendem ao espaço de montagem.
Verifique se o alvo é metálico e dimensione a distância considerando o alcance nominal, a distância de trabalho e o fator de correção do material.
Instale na configuração embutida especificada, observando a face ativa e as instruções dimensionais do fabricante.
Aperte as porcas sem exceder o torque máximo informado de < 5 Nm.
Conecte à alimentação DC de 10...30 V e a uma entrada compatível com saída PNP normalmente aberta; consulte o datasheet para a pinagem M12.
Energize e valide o chaveamento com o alvo na distância de trabalho; use os LEDs de status como indicação de comutação.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo metálico.	Distância de instalação acima da distância de trabalho, alvo com fator de correção menor que 1 ou ligação/alimentação incompatível.	Meça a distância entre face ativa e alvo, confira o material e seu fator de correção e verifique alimentação e pinagem conforme o datasheet.
A entrada do controlador não reconhece a saída.	Entrada não compatível com PNP normalmente aberto ou ligação incorreta dos contatos M12.	Confirme o tipo de entrada do controlador e compare a ligação com o diagrama de conexão do fabricante.
Comutação instável ou fora do ponto esperado.	Alvo operando próximo ou além da distância de trabalho, ou variação relacionada ao material e à montagem.	Reposicione o alvo dentro da distância de trabalho especificada e confira o fator de correção e a instalação embutida.
Sensor sem indicação de status após a energização.	Alimentação fora da faixa especificada, polaridade incorreta ou interrupção na conexão.	Meça a alimentação nos terminais e confira polaridade, cabos e pinagem; a ficha declara proteção contra inversão de polaridade, mas não dispensa a verificação da ligação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IER200 em português (Datasheet)

PERGUNTAS FREQUENTES

O que é o IFM IER200 e para que tipo de aplicação serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. O fabricante indica seu uso em instalações estreitas e na área de soldagem.

Qual saída e alimentação preciso ter para usar esse sensor?

A saída é PNP normalmente aberta e a alimentação especificada é de 10...30 V DC. A entrada conectada precisa ser compatível com PNP e a pinagem deve ser conferida no datasheet.

O que acompanha o IER200?

A ficha informa que o produto acompanha 2 porcas de fixação. Não há outros acessórios listados como inclusos.

Ele funciona para detectar objetos a mais de 2 mm?

A ficha especifica alcance nominal de 2 mm e distância de trabalho de 0...1,62 mm. Não há suporte documental para contar com detecção além desses limites.

Posso usar o IER200 com alimentação AC ou saída NPN?

A ficha especifica alimentação DC de 10...30 V e saída PNP. Não o selecione para uma ligação AC ou para uma entrada que exija saída NPN.

O sensor acende, mas o controlador não recebe o sinal. O que verifico?

Verifique primeiro se a entrada aceita PNP normalmente aberto e se a pinagem M12 está correta. Confira também a alimentação e a continuidade da conexão.

O sensor não detecta o alvo mesmo estando instalado. O que pode causar isso?

A distância pode exceder a faixa de trabalho ou o material do alvo pode reduzir o alcance efetivo. Confira a distância e o fator de correção do material na ficha.

É melhor comprar o sensor avulso ou um kit?

O anúncio descreve uma peça e informa 2 porcas de fixação incluídas; não há kit ou conjunto adicional especificado. Se forem necessários cabos ou outros acessórios, verifique sua disponibilidade separadamente.

Como escolho entre o IER200 e outro sensor indutivo?

Escolha o IER200 se os requisitos forem compatíveis com montagem embutida M8 x 1, alcance nominal de 2 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC. Para outro alcance, tipo de saída ou faixa de alimentação, compare com a ficha do modelo alternativo.

Como faço a instalação elétrica sem danificar o sensor?

Confira a pinagem no datasheet, desligue a alimentação durante a conexão e respeite a faixa de 10...30 V DC e o limite de torque especificado. Não energize com a pinagem presumida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a aplicação indicada é a detecção de objetos metálicos. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do equipamento conectado. (Ref.: saída de comutação: PNP)

Montagem embutida

Configuração de instalação indicada para este sensor, relevante para montagem e alcance de detecção. (Ref.: método de montagem: embutido)

Alcance nominal de detecção

Distância nominal declarada para detecção, sujeita às condições de montagem e material do alvo. (Ref.: alcance de detecção: 2 mm)

Grau de proteção IP

Classificação de proteção do invólucro conforme os graus indicados na ficha. (Ref.: IP67; IP68)
