Sensor Indutivo Metálico IFM M8 2mm

Pré-visualizar: IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA

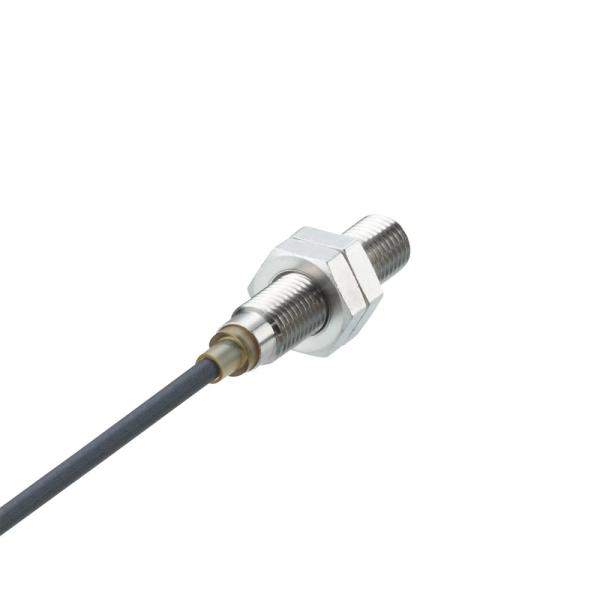

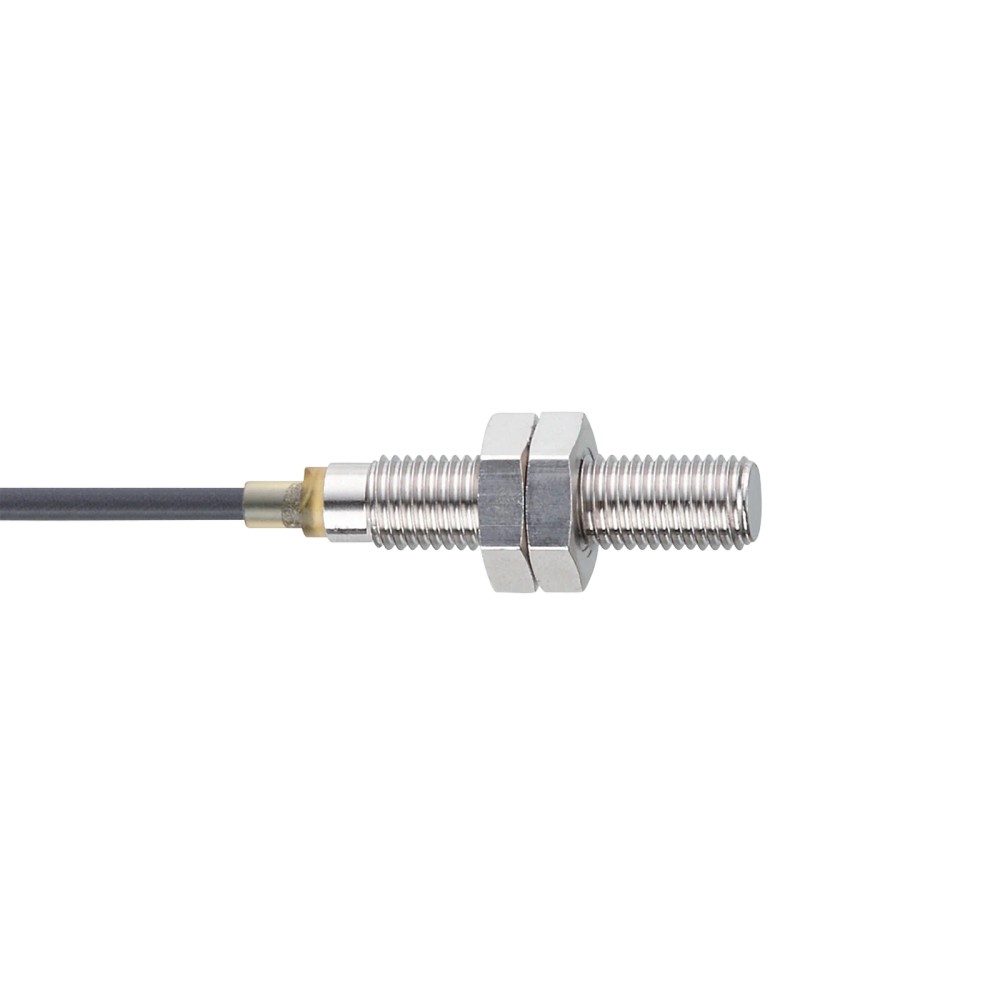

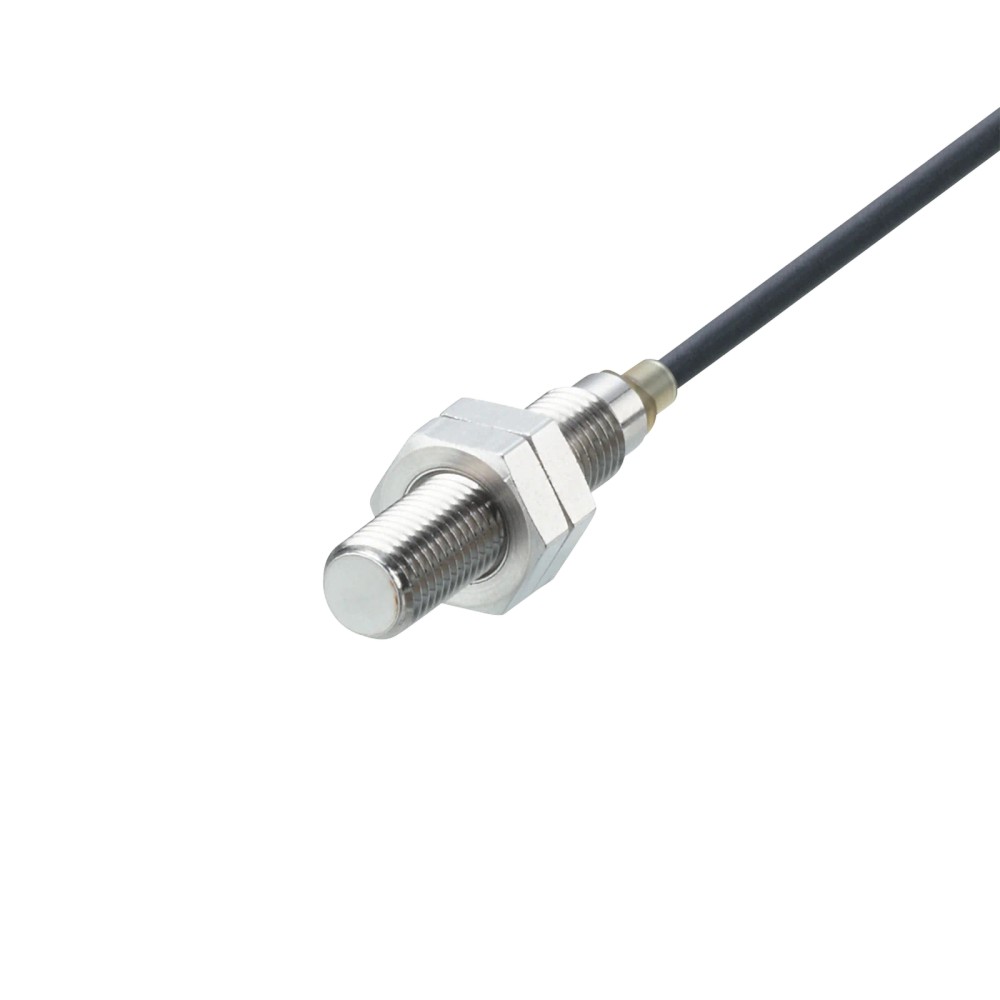

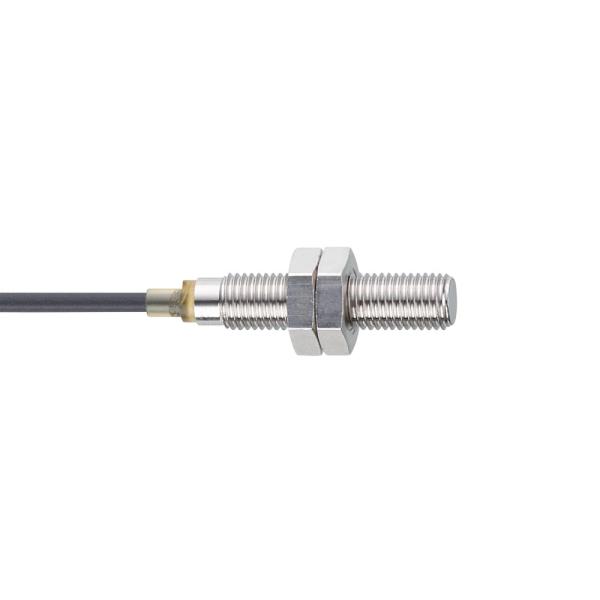

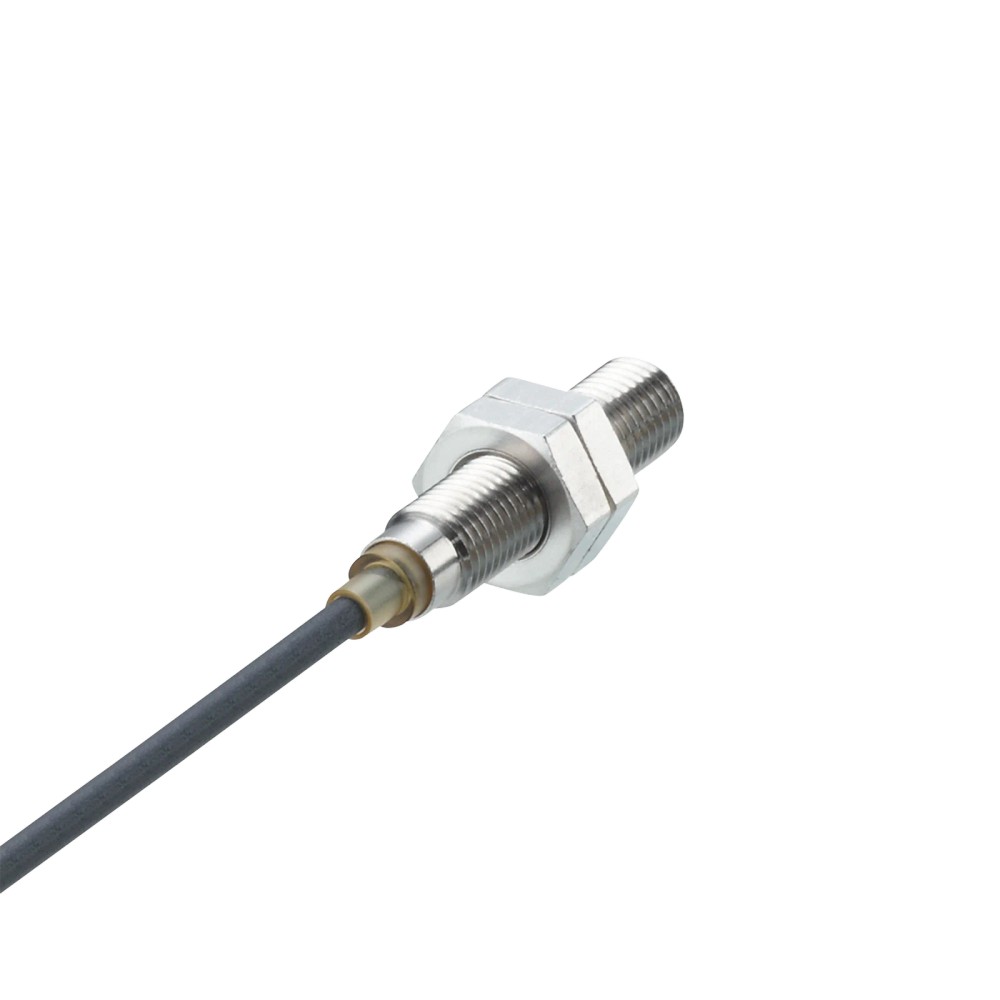

IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEC213
EAN: 4021179335317
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente Aberto

Conexão

Cabo PUR 2m

Material

Aço Inoxidável 316L

Alcance

2mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA

O sensor indutivo IFM IEC213 é um dispositivo industrial compacto com rosca M8, projetado para detecção precisa de objetos metálicos em ambientes agressivos. Com alcance de 2 mm e construção robusta em aço inoxidável 316L, ele garante alta durabilidade em máquinas-ferramenta e processos com lubrificantes. Destaca-se por sua versatilidade de conexão com cabo PUR de 2 metros e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IEC213
Rosca	M8 x 1
Alcance	2 mm
Saída	PNP / NA
Proteção	IP69K
Temperatura	-40 a 85 °C
Material	Aço Inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Montagem embutida em estruturas metálicas
Aplicações que exigem alta estanqueidade (IP69K)

⚠ Considere outro se precisa de:

Instalação em ambientes com campos magnéticos externos intensos não blindados
Uso para detecção de objetos não metálicos
Exposição a torques de aperto superiores a 5 Nm
Uso em sistemas de controle que operem com tensão fora da faixa 10-30V DC

APLICAÇÕES E USO

Automação industrial pesada onde há presença de cavacos e óleos.
Máquinas-ferramenta (tornos, fresadoras) para contagem de peças ou posicionamento.
Ambientes com lavagem de alta pressão (IP69K).

COMO ESCOLHER

Antes de comprar o IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA, verifique estes pontos:

Quando escolher este sensor

Selecione o IEC213 para aplicações que exigem alta resistência mecânica e química, onde sensores plásticos falhariam devido a impactos ou fluidos de corte, e onde a montagem M8 embutida é necessária para otimização de espaço.

Quando buscar outra alternativa

Considere buscar outra opção se o alcance necessário for superior a 2mm, se a montagem exigir um conector M8 ou M12 de desconexão rápida, ou se o material a ser detectado for não metálico.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Construção	Totalmente metálico	Material do invólucro em aço inoxidável 316L para alta resistência química.

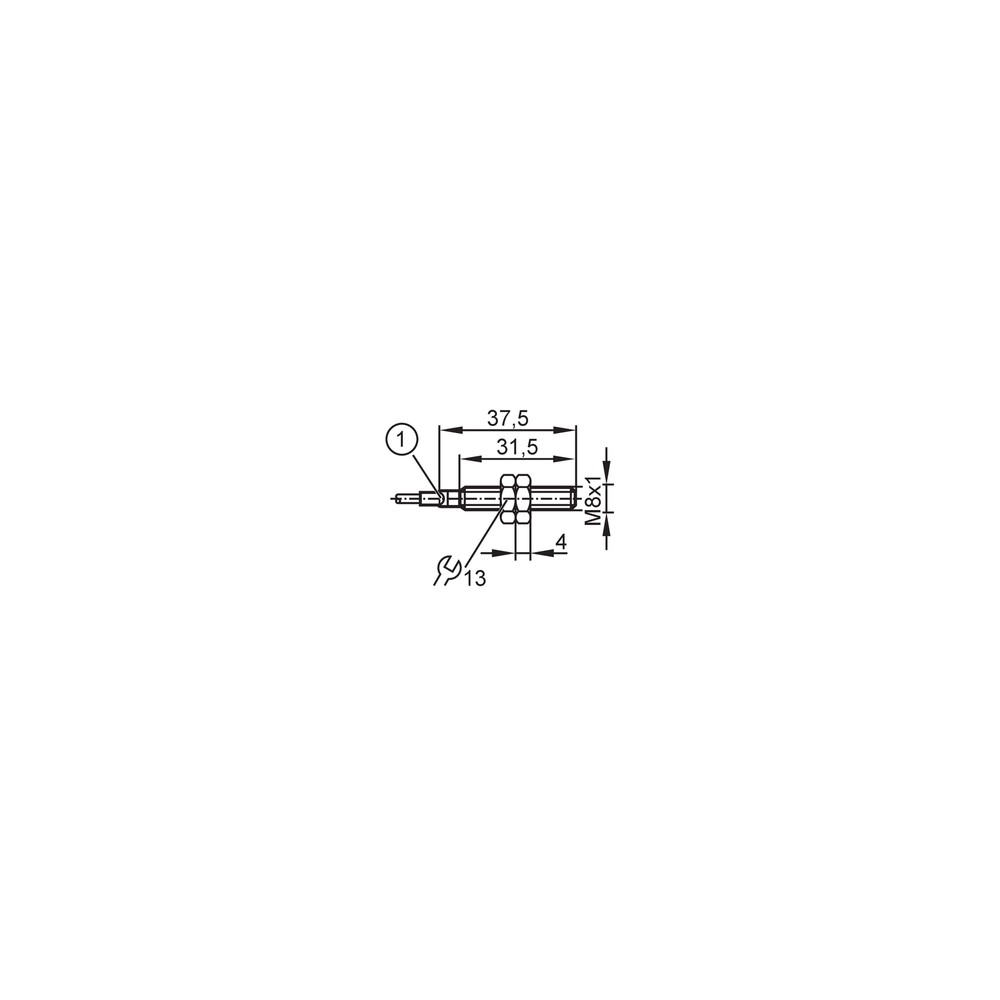

Dimensões	M8 x 1 / L = 37,5 mm	Rosca padrão M8 para montagem em painéis ou suportes de máquinas.

Faixa de Medição
Alcance de detecção	2 mm	Distância nominal de detecção para materiais ferrosos.
Montagem	Embutido	Permite montagem nivelada em metal sem interferência nos campos magnéticos.

Dados Elétricos
Configuração de saída	PNP / Normalmente Aberto	Saída lógica de alta que ativa na presença de objeto.
Tensão de operação	10...30 V DC	Faixa de operação compatível com fontes padrão industrial 24V.
Corrente máxima	100 mA	Limite de carga para a saída de comutação.

Condições Ambientais
Grau de proteção	IP65/IP66/IP67/IP68/IP69K	Proteção total contra água, poeira e ciclos de limpeza agressivos.
Temperatura ambiente	-40...85 °C	Operação garantida em ambientes extremos e térmicos.

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital padrão (24V DC)

Conexões

Elétrica Cabo fixo 2 m PUR

Processo M8 x 1 (Rosca padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos de corte e lubrificantes	✓	Construção em aço inox 316L e vedação IP69K resistente a fluidos químicos.
Detecção de placas de alumínio	✓	O sensor detecta metais não ferrosos, porém com fator de correção de 0,6.
Conexão via plugue M12	✗	O produto possui cabo fixo de 2 metros e não possui conector M12 integrado.

INSTALAÇÃO

Como instalar o IEC213 IFM - Sensor Indutivo Metálico IFM Automação Industrial M8 2mm PNP NA

Verifique se o local de montagem não sofre vibrações que excedam os limites mecânicos.
Prepare o furo roscado ou orifício de montagem compatível com M8.
Insira o sensor na posição desejada, respeitando a montagem embutida.
Rosqueie as porcas de fixação fornecidas, limitando o torque a 5 Nm.
Passe o cabo de 2 metros longe de fontes de interferência elétrica (cargas indutivas de alta potência).
Conecte os fios respeitando o código de cores: Marrom (Positivo), Azul (Negativo), Preto (Saída).

ACESSÓRIOS

2x Porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta detecção intermitente.	Objeto fora da faixa de detecção (Sr = 2mm) ou desalinhamento.	Verifique a distância entre a face ativa do sensor e o objeto metálico.
Saída de comutação desativada / LED de status inativo.	Curto-circuito ou sobrecarga na carga conectada.	Desconecte a carga e verifique se o LED acende ao aproximar um metal.
O sensor não liga ou apresenta comportamento errático.	Tensão fora da faixa operacional 10-30V DC.	Meça a tensão de alimentação nos terminais de entrada.
Dispositivo não inicializa / não responde.	Inversão da polaridade do cabo (cabo marrom/azul).	Verifique o esquema de ligação conforme as cores padrão do cabo (BN/BU/BK).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IFM IEC213 (Datasheet) Desenho em escala do sensor M8 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo IFM IEC213?

O sensor indutivo IFM IEC213 é um dispositivo de detecção metálica, projetado para automação industrial, com corpo em M8 e alcance de detecção de 2 mm.

Este sensor é adequado para quais tipos de ambiente?

Sim, este sensor possui saída PNP com configuração normalmente aberto e é ideal para ambientes industriais exigentes graças à sua construção em aço inoxidável e proteção IP69K.

O sensor detecta materiais não metálicos?

Este modelo não é indicado para detecção de materiais não metálicos, como plásticos, madeiras ou fluidos não condutivos, pois sua tecnologia é exclusivamente indutiva.

Existe restrição de temperatura de operação?

O sensor não deve ser utilizado em temperaturas fora da faixa de -40 a 85 °C, pois isso compromete a precisão e a vida útil do componente eletrônico interno.

O que fazer se o sensor parar de funcionar?

Caso o sensor não comute, verifique primeiro a tensão de alimentação (10-30V DC) e a integridade do cabo PUR de 2 metros quanto a cortes ou dobras excessivas.

Como diagnosticar falhas de comunicação com o CLP?

A ausência de sinal no PLC pode indicar curto-circuito na carga ou inversão de polaridade, problemas que o sensor detecta e protege automaticamente. Verifique o LED de status de chaveamento.

Devo comprar conectores adicionais para este modelo?

Este modelo possui cabo integrado de 2 metros, eliminando a necessidade de conectores M8 externos, o que reduz pontos de falha e infiltração de umidade.

Este sensor é superior a modelos plásticos convencionais?

A escolha depende da necessidade de alcance e ambiente; o IEC213 é metálico com alcance de 2mm, ideal para resistência a fluidos em máquinas-ferramenta, superando sensores plásticos padrão.

Quais os cuidados principais na montagem?

Para a instalação, deve-se respeitar o torque de aperto máximo de 5 Nm e garantir que o sensor esteja embutido conforme especificação para evitar disparos falsos.

Qual a procedência deste componente?

A IFM garante a conformidade técnica conforme datasheet. O faturamento é direto da fabricante, assegurando a rastreabilidade do produto.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: PNP - Saída de comutação).

Embutido

Tipo de montagem onde o sensor pode ser inserido nivelado em material metálico sem afetar a detecção (Ref.: Montagem embutida).

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida aqui como 1...20% de Sr (Ref.: Histerese).

Distância real de comutação nominal, que neste caso é de 2mm (Ref.: Alcance de detecção).
