Sensor Indutivo IFM IEC201 M8 - Totalmente Metálico

Pré-visualizar: IEC201 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M8, PNP, 2mm, IP67

IEC201 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M8, PNP, 2mm, IP67

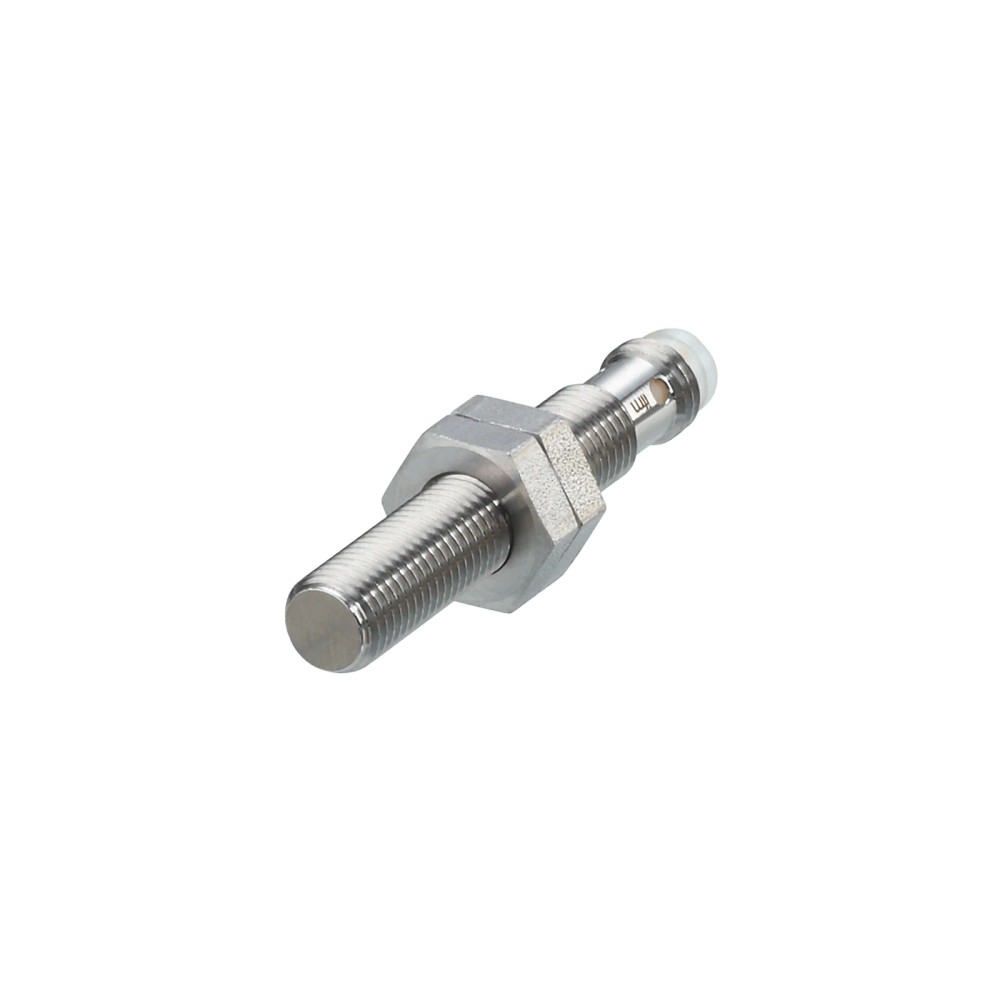

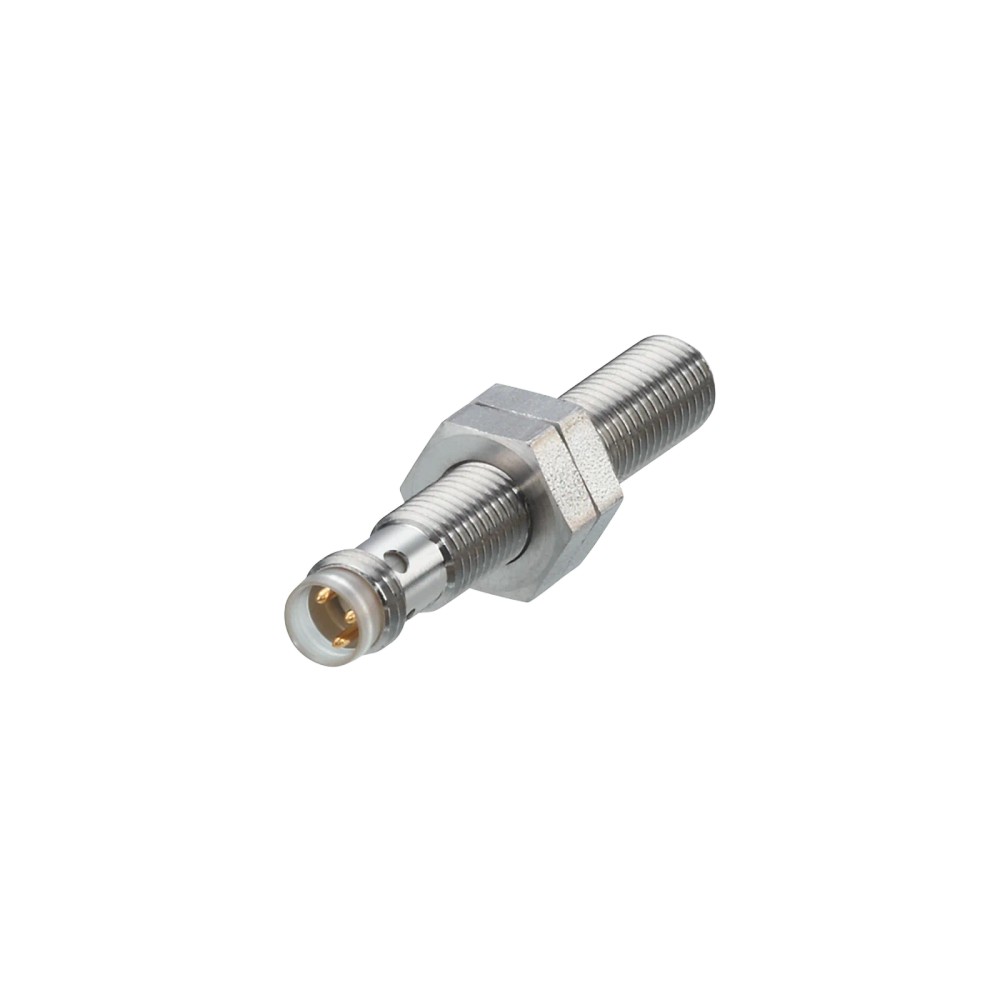

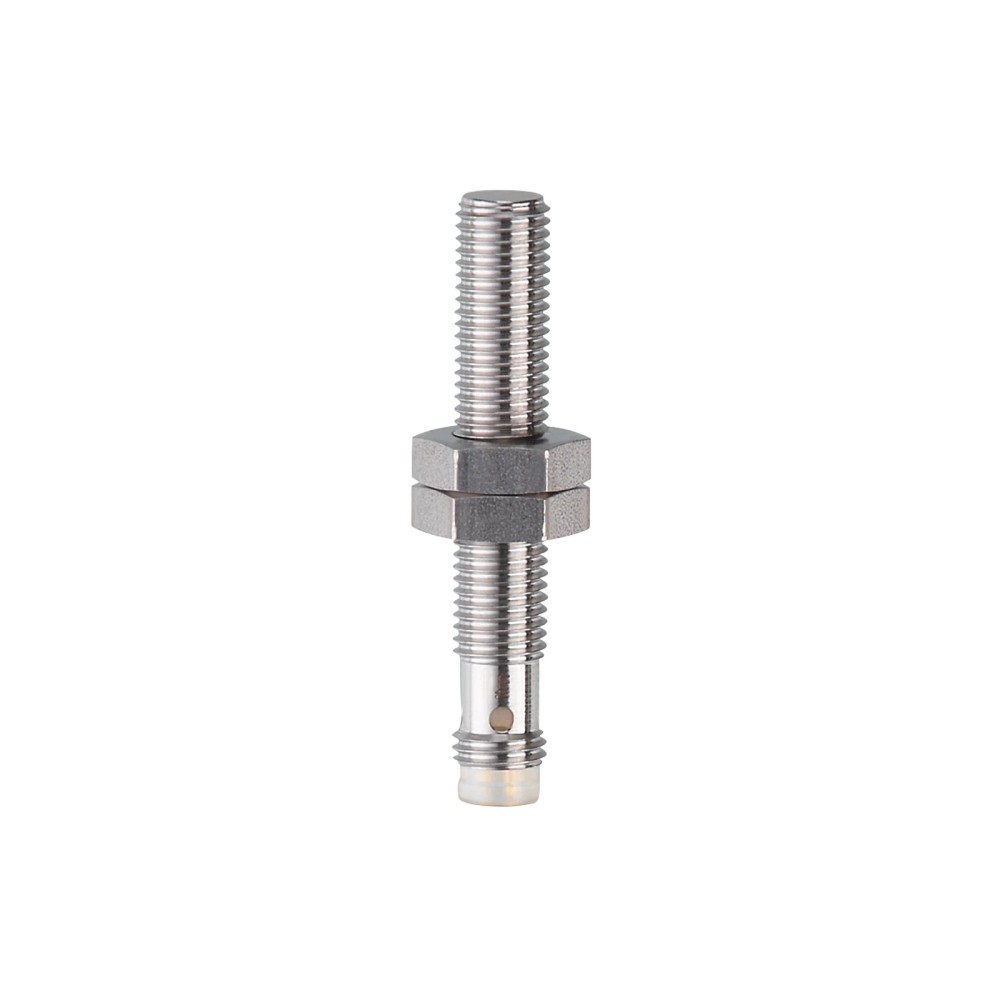

Imagem meramente ilustrativa

R$ 721,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEC201
EAN: 4021179242264
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "IEC201 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M8, PNP, 2mm, IP67"

Destaques do Produto

Tipo de detecção

Indutiva

Alcance nominal

2 mm

Saída elétrica

PNP, normalmente aberta

Montagem

Embutida; rosca M8 x 1

Conexão

M8, 3 pinos

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IEC201, M8 x 1, PNP, normalmente aberto, alcance de detecção de 2 mm, IP67

O IFM IEC201 é um sensor indutivo totalmente metálico para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, conexão elétrica M8 de 3 pinos e saída PNP normalmente aberta. Seu alcance nominal de detecção é de 2 mm, e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Rosca e dimensões	M8 x 1; comprimento de 50 mm
Alcance de detecção	2 mm; montagem embutida
Saída	PNP, normalmente aberta, DC
Conexão elétrica	M8, 3 pinos, contatos dourados
Tensão de operação	10...30 V DC
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	100 Hz
Material do invólucro e face ativa	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que exijam detecção indutiva de objetos metálicos dentro do alcance especificado.
Instalações com espaço restrito que aceitem corpo roscado M8 x 1 e montagem embutida.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, dentro dos limites ambientais e de pressão declarados.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de objetos não metálicos; a tecnologia indicada é indutiva e a ficha não declara detecção desses materiais.
Circuitos que não aceitem saída PNP normalmente aberta ou alimentação DC de 10...30 V.
Instalações que exijam distância de detecção superior a 2 mm ou frequência de comutação superior a 100 Hz.

APLICAÇÕES E USO

Uso explicitamente indicado pelo fabricante: automação industrial, inclusive em condições de instalação estreitas.
Uso explicitamente indicado: máquinas-ferramenta e aplicações com refrigerantes e lubrificantes; respeite os limites ambientais e a resistência à pressão declarada, verificando as condições de instalação no datasheet.
Possibilidade inferida: detecção de posição ou presença de alvos metálicos em máquinas, desde que o alvo, a distância, a montagem e a frequência de comutação sejam compatíveis com as especificações. Essa aplicação deve ser validada no equipamento real.
A ficha não declara detecção de alvos não metálicos nem operação acima de 70 °C, abaixo de -25 °C, além do alcance nominal ou acima da frequência especificada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IEC201, M8 x 1, PNP, normalmente aberto, alcance de detecção de 2 mm, IP67, verifique estes pontos:

Escolha o IEC201 quando

A aplicação exigir sensor indutivo embutido, rosca M8 x 1, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 2 mm.

Avalie outra especificação quando

O circuito exigir outro tipo de saída, alcance maior, frequência de comutação acima de 100 Hz ou conexão elétrica diferente de M8 de 3 pinos. Confirme os requisitos do sistema e os dados do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IEC201	Código do produto e part number informados na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação indicada	Aplicações industriais e automação industrial; instalações estreitas; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
SKU	IEC201	Identificador do produto no anúncio.
GTIN	4021179242264	Identificador comercial fornecido na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa declarada de alimentação.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Consumo de corrente	< 10 mA	Valor declarado para o sensor.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Proteção contra curto-circuito	Sim	Recurso declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída.
Corrente máxima constante da saída de comutação DC	100 mA	Limite declarado para a corrente de saída.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC informados na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída declarado.
Função de saída	Normalmente aberta	Estado funcional declarado para a saída.
Tipo de saída	DC; PNP	Configuração elétrica indicada no anúncio.
Número de fios	3	Quantidade de fios declarada.
Frequência de comutação DC	100 Hz	Frequência máxima indicada na ficha.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 mm	Valor reproduzido conforme a ficha; consultar o datasheet para interpretar sua referência e aplicação.

Detecção
Alcance de detecção	2 mm	Alcance nominal declarado.
Tipo de montagem	Embutido	Configuração de instalação indicada.
Distância de trabalho	0...1,6 mm	Faixa declarada para a distância de trabalho.
Distância real de comutação Sr	2 ± 10 % mm	Valor e tolerância declarados.
Alcance aumentado	Sim	Característica indicada na ficha; não altera o alcance nominal informado de 2 mm.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,6; cobre: 0,5	Fatores de correção declarados para diferentes materiais-alvo.

Condições ambientais e resistência
Grau de proteção	IP67	Classificação de proteção declarada; observe as condições de ensaio e instalação do fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Resistência à pressão	50 bar (10 MPa)	Valor declarado; a ficha ressalta a face ativa.
Força de impacto	1 J	Valor declarado na ficha.
Certificação UL	Ta -25...70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A017; arquivo UL E174191	Informações de certificação reproduzidas conforme a ficha.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão de montagem roscada.
Comprimento	50 mm	Comprimento total indicado nas dimensões.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material declarado para o invólucro.
Material da face ativa	Aço inoxidável 316L (1.4404)	Material declarado para a face ativa.
Janela dos LEDs	PPSU	Material declarado para a janela indicadora.
Material das porcas de fixação	Aço inoxidável 316L (1.4404)	Material declarado para as porcas.
Torque máximo de aperto	< 5 Nm	Limite indicado para aperto.
Peso	18,1 g	Peso declarado nos atributos do produto.
Material incluído	2 porcas de fixação	Conteúdo incluído informado na ficha.
Conexão elétrica	1 x M8; codificação A; 3 contatos dourados	Descrição da interface elétrica declarada.

Indicadores e confiabilidade
Display de status de chaveamento	4 LEDs amarelos	Indicadores de status conforme a ficha.
MTTF	1446 anos	Valor declarado pelo fabricante; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito com saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica M8 de 3 pinos, contatos dourados. Saída DC PNP normalmente aberta; alimentação de 10...30 V DC. Verifique a atribuição dos pinos no datasheet antes de ligar ao circuito.

Processo Invólucro roscado M8 x 1; montagem embutida. A conexão M8 indicada é elétrica, não uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de controle DC compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	A ficha declara saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme a compatibilidade elétrica da entrada e a pinagem.
Instalação que requer montagem embutida em espaço restrito e rosca M8 x 1	✓	A ficha declara designação M8 x 1 e tipo de montagem embutido.
Circuito que exige saída NPN ou normalmente fechada	✗	A saída declarada é PNP normalmente aberta.
Aplicação que exige detecção além de 2 mm ou comutação acima de 100 Hz	✗	Os valores declarados são alcance de detecção de 2 mm e frequência de comutação de 100 Hz.
Conexão a protocolo de comunicação digital	✗	A ficha não especifica protocolo digital; declara saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IEC201, M8 x 1, PNP, normalmente aberto, alcance de detecção de 2 mm, IP67

Confirme que a aplicação requer saída PNP normalmente aberta, alimentação DC de 10...30 V e alcance nominal de 2 mm.
Verifique as dimensões de montagem, a rosca M8 x 1 e o espaço disponível usando o desenho dimensional.
Instale o sensor na configuração embutida especificada, posicionando-o conforme as orientações do fabricante.
Aperte respeitando o torque máximo declarado de < 5 Nm.
Conecte a interface M8 de 3 pinos ao circuito compatível; consulte o datasheet para identificar a pinagem antes de energizar.
Após a ligação, confirme o chaveamento com o alvo na posição de trabalho e verifique os indicadores de status.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta, incompatibilidade entre a saída PNP e a entrada do controlador ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a pinagem no datasheet, confirme que a entrada aceita PNP e teste a posição do alvo dentro da distância de trabalho declarada.
A entrada do controlador permanece ativa mesmo sem o alvo esperado.	A lógica da entrada pode não corresponder à saída normalmente aberta, ou pode haver alvo metálico próximo dentro da zona de detecção.	Confira a lógica da entrada e observe o estado da saída ao afastar o alvo e outros objetos metálicos da face ativa.
O chaveamento ocorre de forma intermitente.	Distância ou posicionamento do alvo instáveis, conexão elétrica com mau contato ou frequência de comutação requerida acima do valor especificado.	Fixe alvo e sensor, inspecione a conexão M8 e compare a frequência da aplicação com o limite declarado de 100 Hz.
O sensor apresenta dano ou funcionamento irregular após montagem ou exposição ao processo.	Torque de aperto acima do limite declarado, temperatura fora da faixa de operação ou condição de pressão incompatível com a especificação.	Verifique o torque aplicado, a temperatura ambiente e a pressão na face ativa; compare as condições reais com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IEC201 em português (Datasheet) Desenho em escala IEC201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IEC201 e para que serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos em automação industrial. Tem saída PNP normalmente aberta e montagem embutida.

Esse sensor funciona com entrada de CLP PNP?

A saída declarada é PNP normalmente aberta, com alimentação de 10...30 V DC. Confirme que a entrada do controlador aceita esse tipo de saída e consulte o datasheet para a pinagem.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há indicação de cabo ou conector adicional incluído.

Posso usar o IEC201 para detectar peças plásticas ou outros materiais não metálicos?

A ficha descreve detecção indutiva e não declara detecção de materiais não metálicos. Para esses alvos, selecione uma tecnologia cuja ficha especifique o material a detectar.

Ele serve para uma aplicação que exige saída NPN ou normalmente fechada?

Não conforme a configuração declarada: este modelo tem saída PNP normalmente aberta. Se o circuito exigir NPN ou normalmente fechada, procure uma versão cuja ficha declare essa saída.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique a alimentação de 10...30 V DC, a pinagem, a compatibilidade da entrada com PNP e a posição do alvo. Confirme também se o alvo está dentro da distância de trabalho.

A comutação fica instável; qual pode ser a causa?

Confira se a montagem e a posição do alvo permanecem estáveis e se a aplicação não excede 100 Hz. Inspecione também o contato da conexão elétrica M8.

Devo comprar um kit ou o sensor avulso?

A ficha lista uma unidade do sensor e 2 porcas de fixação incluídas. Não há informação de kit com cabo ou acessórios adicionais.

Como escolher entre este modelo e outro sensor indutivo?

Escolha o IEC201 quando forem compatíveis a montagem embutida M8 x 1, a saída PNP normalmente aberta, a alimentação DC de 10...30 V e o alcance de 2 mm. Se a aplicação exigir outros valores, compare-os com a ficha do modelo alternativo.

Que cuidados devo ter na instalação?

Use o desenho dimensional para posicionar o sensor e não exceda o torque máximo de aperto declarado, inferior a 5 Nm. Consulte o datasheet para a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; a ficha especifica o IEC201 para detecção indutiva.

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor; deve corresponder à entrada do circuito conectado.

Normalmente aberta

Configuração de saída declarada como normalmente aberta; confira a lógica esperada pelo controlador.

Montagem embutida

Configuração de instalação indicada para o sensor; siga o desenho e as condições de montagem do fabricante.

Grau de proteção IP67

Classificação de proteção contra ingresso indicada na ficha; a instalação deve seguir as condições especificadas pelo fabricante.
