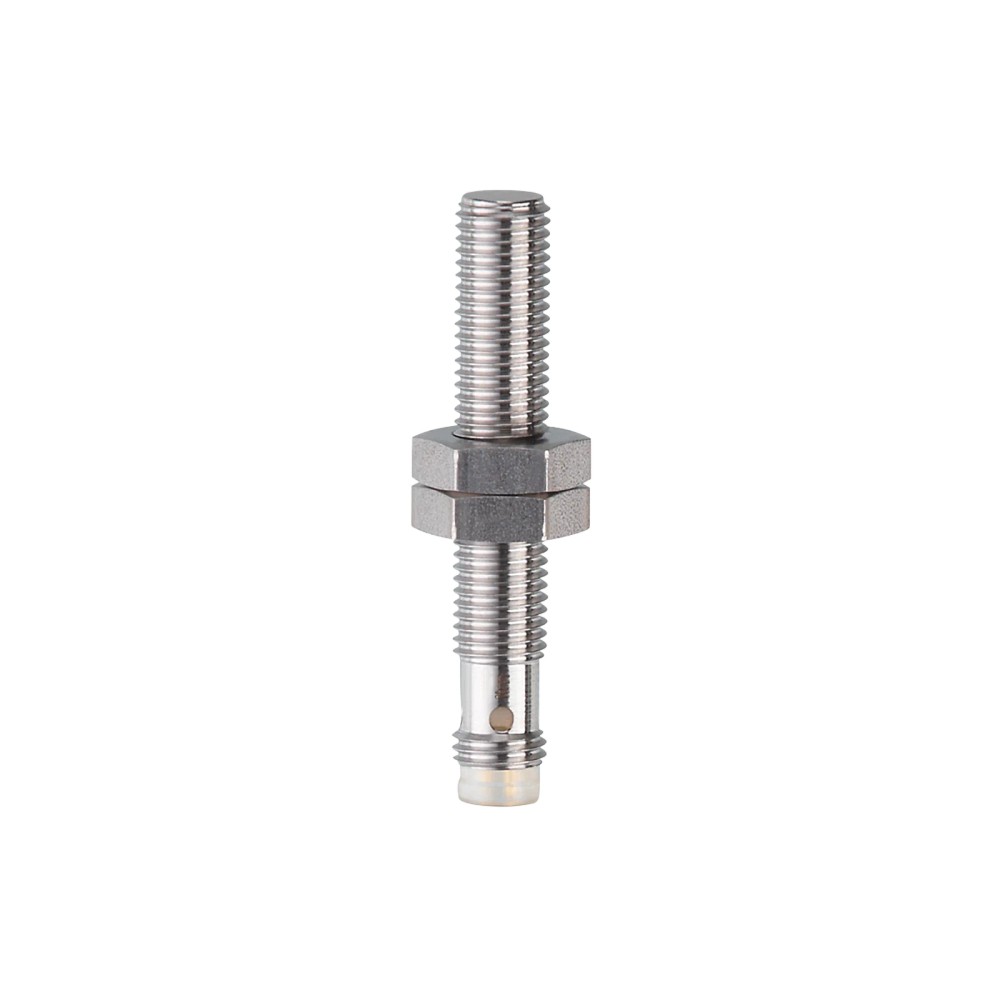

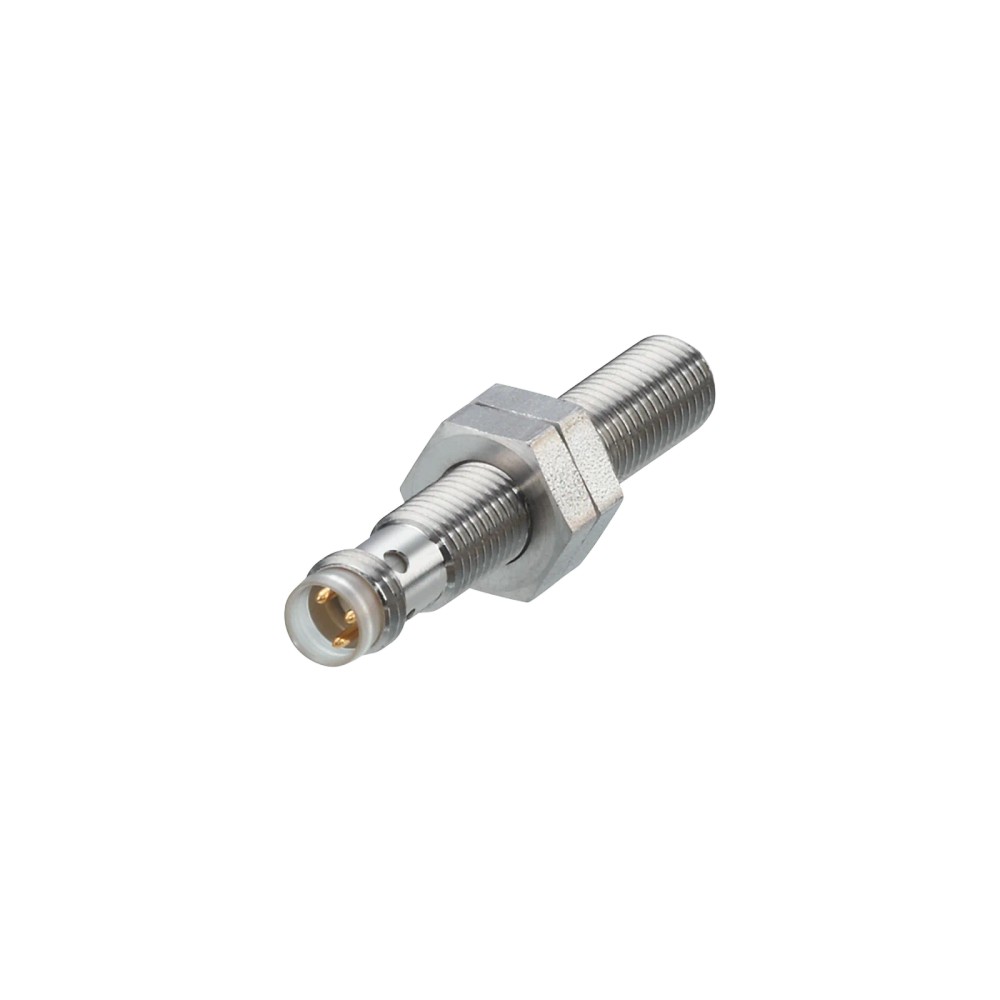

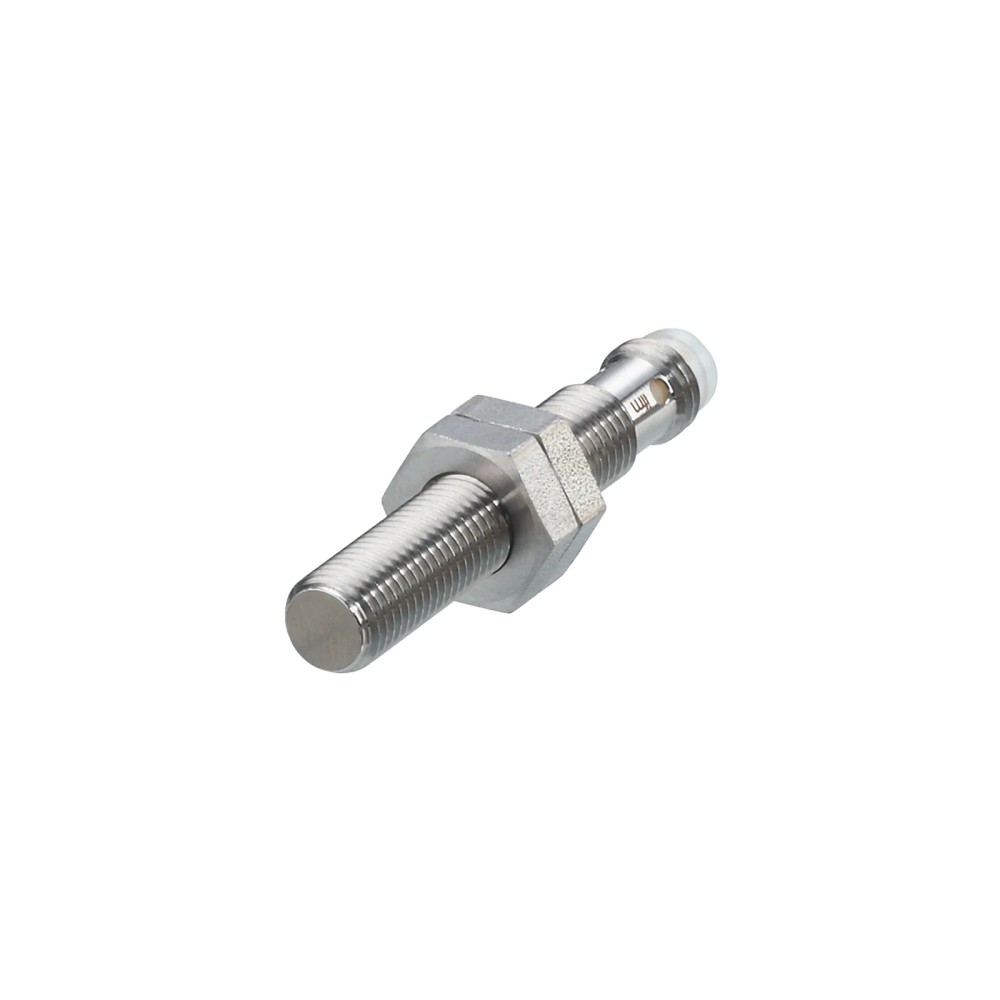

Sensor Indutivo IFM IEC201 M8x1 PNP 2mm Metálico

Pré-visualizar: IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico

IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico

Imagem meramente ilustrativa

R$ 721,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEC201
EAN: 4021179242264
NCM do produto: 85365090

Destaques do Produto Saída elétrica PNP...mais

Fechar menu

Saiba mais sobre: "IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico"

Destaques do Produto

Saída elétrica

PNP normalmente aberta

Distância de detecção

2 mm

Montagem

Embutida

Alimentação

10...30 V DC

Conexão

M8, 3 pinos

Ambiente

IP 67; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico

O IEC201 é um sensor indutivo totalmente metálico para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, distância nominal de detecção de 2 mm e instalação embutida. Seu corpo é de aço inoxidável 316L, com conexão elétrica M8 de 3 pinos e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Saída	PNP, normalmente aberta
Distância nominal de detecção	2 mm; montagem embutida
Rosca e comprimento	M8 x 1; 50 mm
Conexão elétrica	M8, 3 pinos, contatos dourados
Tensão de operação	10...30 V DC
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Frequência de comutação	100 Hz
Material do invólucro	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando a distância de trabalho indicada pelo fabricante.
Instalações com espaço reduzido, em máquinas-ferramentas e em aplicações envolvendo refrigerantes e lubrificantes, conforme as aplicações informadas pelo fabricante.
Circuitos de entrada compatíveis com sensor DC de 3 fios, saída PNP normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Circuitos que exijam saída NPN, contato normalmente fechado ou sinal analógico: essas funções não correspondem à configuração informada para o IEC201.
Aplicações que exijam detecção além da distância nominal de 2 mm ou distância de trabalho indicada de 0...1,6 mm.
Instalações cuja tensão de alimentação fique fora da faixa especificada de 10...30 V DC.

APLICAÇÕES E USO

Uso explicitamente informado pelo fabricante: aplicações industriais e automação industrial, inclusive em condições de instalação estreitas.
Uso explicitamente informado: máquinas-ferramentas e aplicações com refrigerantes e lubrificantes; respeite a faixa ambiente de -25...70 °C e o grau IP 67 especificado.
Possibilidade de uso inferida: detecção de posição ou presença de alvos metálicos em máquinas, desde que a distância, o material do alvo e a interface elétrica sejam compatíveis. Confirme a aplicação com o datasheet.

COMO ESCOLHER

Antes de comprar o IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico, verifique estes pontos:

Escolha o IEC201 quando

A aplicação requer detecção indutiva embutida, saída PNP normalmente aberta, distância nominal de 2 mm, alimentação de 10...30 V DC e conexão M8 de 3 pinos.

Avalie outra configuração quando

O circuito requer saída NPN, normalmente fechada, outra tecnologia de detecção ou distância superior à indicada. Confirme as necessidades do sistema e compare com a ficha técnica de outro modelo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IEC201	Código do produto informado no anúncio e na ficha técnica.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas pelo fabricante.
Marca	ifm	Marca informada para o produto.
GTIN	4021179242264	Identificador comercial informado na ficha.
Aplicações indicadas	Aplicações industriais e automação industrial; instalações estreitas; máquinas-ferramentas; refrigerantes e lubrificantes	Cenários de aplicação descritos nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de tensão de operação.
Consumo de corrente	< 10 mA	Consumo especificado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas conforme dados técnicos fornecidos.

Saídas e comutação
Saída elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional declarado.
Número de fios	3	Configuração elétrica especificada.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.

Detecção e desvios
Alcance de detecção	2 mm	Valor nominal de alcance informado.
Distância real de comutação Sr	2 ± 10 % mm	Valor e tolerância especificados para a distância real de comutação.
Distância de trabalho	0...1,6 mm	Faixa de trabalho indicada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Histerese	1...20 % de Sr	Faixa de histerese especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,6; cobre: 0,5	Fatores declarados para os materiais listados; considerar na aplicação.
Variação no ponto de comutação	-10...10 mm	Valor transcrito da ficha; confirme sua interpretação e aplicação no datasheet do fabricante.

Conexões
Conexão elétrica	1 x M8; codificação A; 3 contatos dourados	Tipo e configuração de conexão declarados.
Conexão	M8	Conexão elétrica informada no anúncio.
Conexão de processo	Não especificada	A ficha não informa uma conexão de processo; M8 x 1 designa a rosca do corpo.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Resistência à pressão	50 bar (10 MPa)	Valor informado; a ficha ressalva a face ativa.
Aviso sobre resistência à pressão	Face ativa	A observação do fabricante limita a referência de resistência à pressão à face ativa.
Força de impacto	1 J	Valor informado na ficha técnica.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão da rosca do corpo.
Dimensões	M8 x 1; comprimento L = 50 mm	Dimensões declaradas do sensor.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material especificado para a face ativa.
Material da janela de LEDs	PPSU	Material indicado para a janela dos LEDs.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas informado.
Torque máximo de aperto	< 5 Nm	Limite de aperto especificado.
Peso	18,1 g	Peso indicado nos dados do produto.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Displays e vida útil
Display de estado de comutação	4 LEDs amarelos	Indicação visual informada na ficha.
MTTF	1446 anos	Valor MTTF informado; não representa garantia nem vida útil assegurada em qualquer condição.

Certificações e conformidade
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A017; arquivo UL E174191	Dados de certificação transcritos da ficha do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a saída informada é um sinal de comutação PNP normalmente aberto.

Conexões

Elétrica Conexão elétrica M8, 3 pinos, codificação A, contatos dourados. Sensor DC de 3 fios, alimentação de 10...30 V DC, saída PNP normalmente aberta. A corrente máxima constante da saída é 100 mA; queda de tensão máxima da saída DC: 2,5 V.

Processo Não há conexão de processo especificada. A designação M8 x 1 refere-se à rosca do corpo do sensor, não a uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC de 3 fios, PNP normalmente aberto e alimentação de 10...30 V DC	✓	Essas características correspondem às especificações elétricas informadas. Verifique também o limite de corrente da saída e a pinagem no datasheet.
Entrada que exige sinal NPN ou normalmente fechado	✗	A configuração deste modelo é PNP normalmente aberta.
Aplicação que requer detecção indutiva de metal a distância nominal de até 2 mm	✓	O tipo de sensor e o alcance nominal estão especificados; a distância de trabalho informada é 0...1,6 mm.
Aplicação que exige comunicação por protocolo digital	✗	Não há protocolo digital especificado para este produto; a saída informada é de comutação PNP.
Instalação que requer rosca de montagem M8 x 1	✓	O corpo possui designação de rosca M8 x 1. A compatibilidade mecânica não confirma, por si só, compatibilidade elétrica.
Aplicação com tensão fora de 10...30 V DC	✗	A tensão de operação especificada é 10...30 V DC.

INSTALAÇÃO

Como instalar o IEC201 IFM - Sensor Indutivo ifm Automação Industrial M8x1 PNP 2mm Metálico

Confirme que o circuito aceita sensor DC de 3 fios, saída PNP normalmente aberta e alimentação de 10...30 V DC.
Verifique a rosca M8 x 1, o espaço disponível e o desenho dimensional antes de instalar.
Posicione o sensor para montagem embutida e mantenha o alvo dentro da distância de trabalho especificada.
Conecte o cabo ou conjunto compatível com M8 de 3 pinos; consulte o datasheet para identificar a pinagem antes de energizar.
Aperte a fixação sem exceder o torque máximo especificado de 5 Nm.
Energize dentro da faixa indicada e valide a comutação pelo sinal de saída e pelos LEDs de estado.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confirme a pinagem no datasheet e teste a aproximação do alvo dentro da faixa de 0...1,6 mm.
A entrada do controlador não reconhece a saída.	A entrada pode requerer NPN ou normalmente fechado, enquanto o IEC201 fornece PNP normalmente aberta.	Confira o tipo de entrada do controlador e observe se a saída muda de estado ao aproximar um alvo metálico.
Comutação instável ou ponto de detecção diferente do esperado.	Distância ou material do alvo alterando a detecção; a ficha informa fatores de correção diferentes por material.	Meça a posição do alvo, compare-a com a distância de trabalho e consulte o fator de correção correspondente ao material.
O sensor não indica estado mesmo com alimentação presente.	Possível curto-circuito, sobrecarga, polaridade invertida ou falha na conexão M8.	Desenergize o circuito, inspecione a conexão e a pinagem no datasheet; depois confirme alimentação e estado dos LEDs sem exceder os limites elétricos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IEC201 (português) (Datasheet) Desenho em escala IEC201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IEC201 e para que serve?

É um sensor indutivo totalmente metálico para detectar objetos metálicos em automação industrial. A ficha especifica saída PNP normalmente aberta e montagem embutida.

Que alimentação e entrada preciso para usar este sensor?

Use alimentação DC de 10...30 V e uma entrada compatível com sensor de 3 fios, PNP normalmente aberto. Verifique os limites de corrente da saída e a pinagem no datasheet.

O que acompanha o IEC201?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou outro acessório incluído.

Posso ligar o IEC201 em uma entrada NPN?

Não é a configuração indicada: este modelo tem saída PNP normalmente aberta. Confirme o tipo de saída exigido pelo controlador antes da instalação.

Ele funciona em alimentação AC ou acima de 30 V?

A ficha especifica alimentação DC de 10...30 V. Não use como se fosse um sensor AC nem aplique tensão fora da faixa especificada.

O sensor acende, mas o controlador não detecta a peça: o que verifico?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do controlador. Confira também a ligação e se o alvo está dentro da distância de trabalho.

A detecção fica instável; preciso trocar o sensor?

Não necessariamente. Verifique primeiro a distância do alvo, o material detectado e a conexão; a ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre.

Devo comprar este modelo ou um sensor NPN?

Escolha o IEC201 se o circuito exigir PNP normalmente aberta e os demais limites forem atendidos. Se a entrada requer NPN, selecione uma versão com essa saída após confirmar sua ficha técnica.

Como instalar sem danificar a rosca?

Use a rosca M8 x 1 e não exceda o torque máximo de aperto especificado, inferior a 5 Nm. Consulte o desenho dimensional e o datasheet para montagem e pinagem.

É possível usar o IEC201 em máquinas com refrigerantes e lubrificantes?

Esse cenário é listado entre as aplicações do produto. Respeite a faixa de temperatura e o grau de proteção especificados e valide as condições reais da instalação com o datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo, sem contato mecânico direto.

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada compatível quando acionada.

Normalmente aberta

Função de saída em que a condição de comutação é normalmente aberta, conforme a configuração indicada na ficha.

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser considerada junto das instruções do fabricante e da distância de detecção.

IP 67

Grau de proteção declarado para o invólucro; consulte o fabricante para as condições de ensaio e uso aplicáveis.
