Sensor Indutivo IFM IEC200 - Totalmente Metálico

Pré-visualizar: IEC200 IFM - Sensor Indutivo Totalmente Metálico IFM Detecção em Coolant M8x1 2mm PNP NA M12

IEC200 IFM - Sensor Indutivo Totalmente Metálico IFM Detecção em Coolant M8x1 2mm PNP NA M12

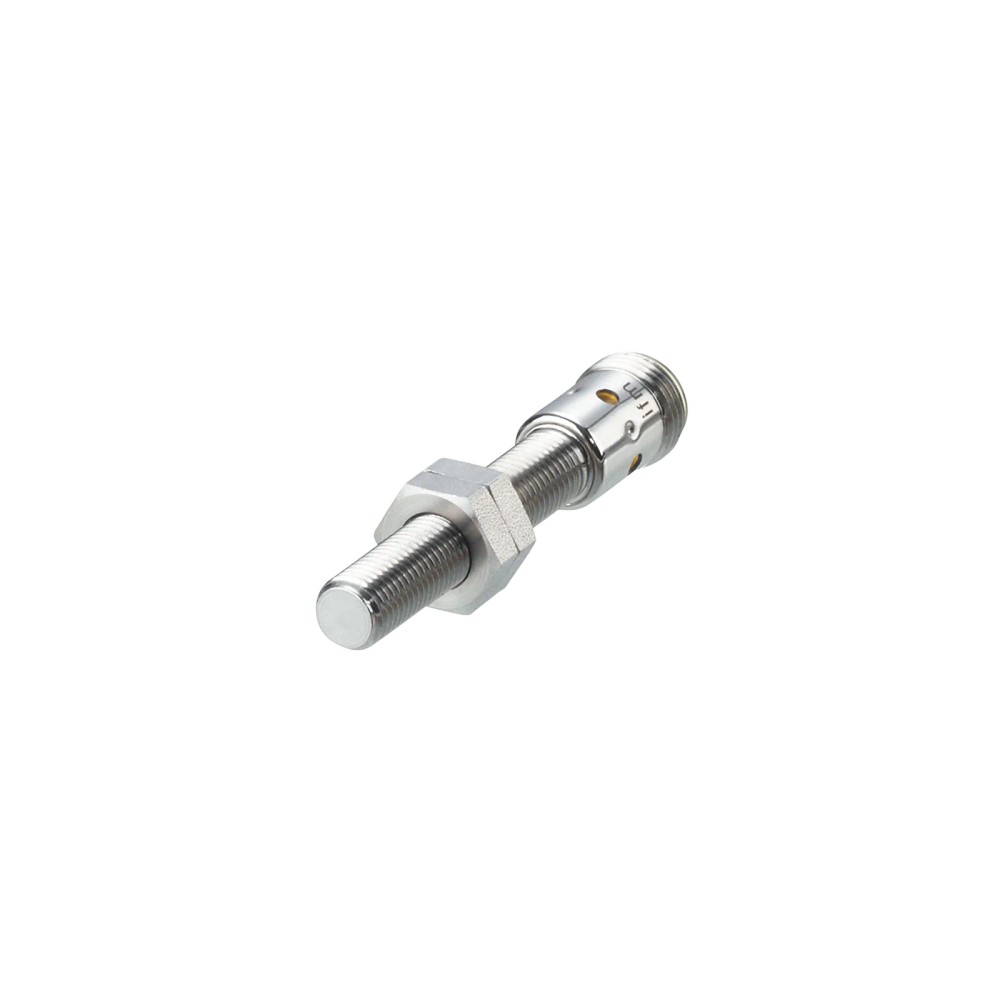

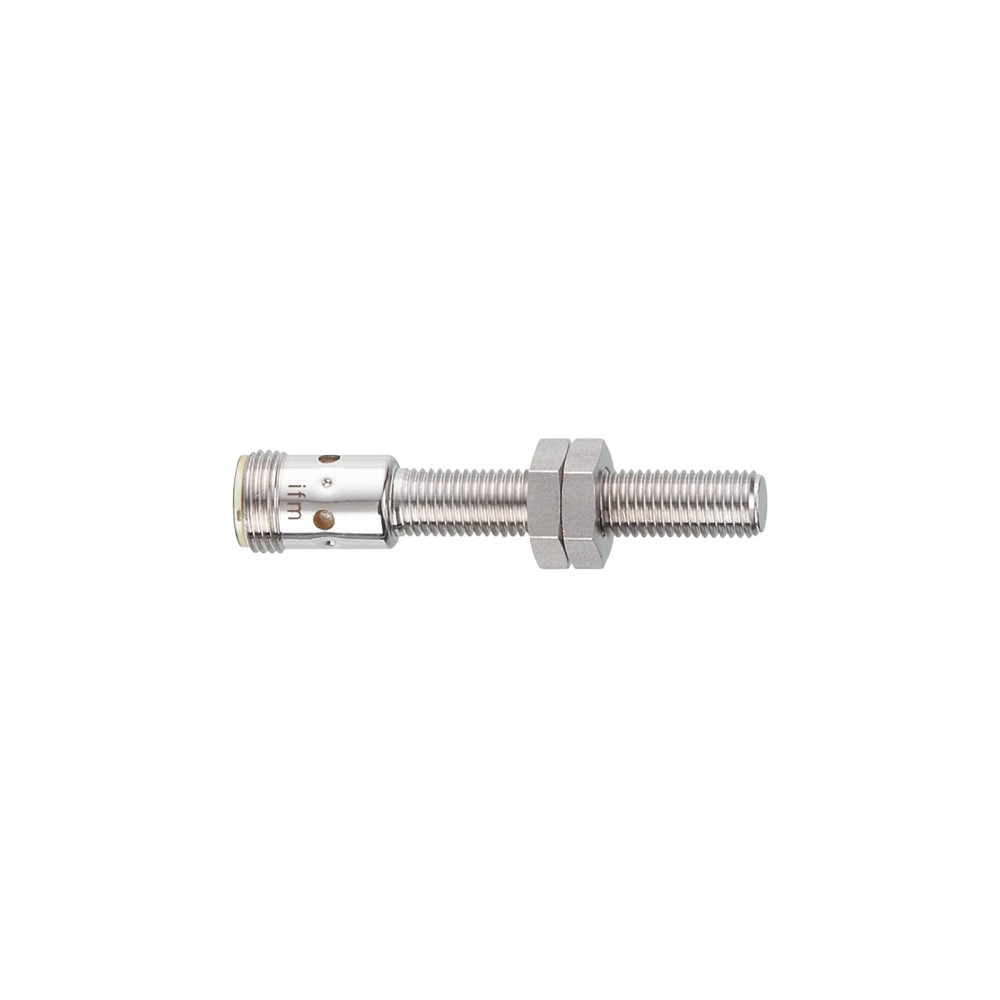

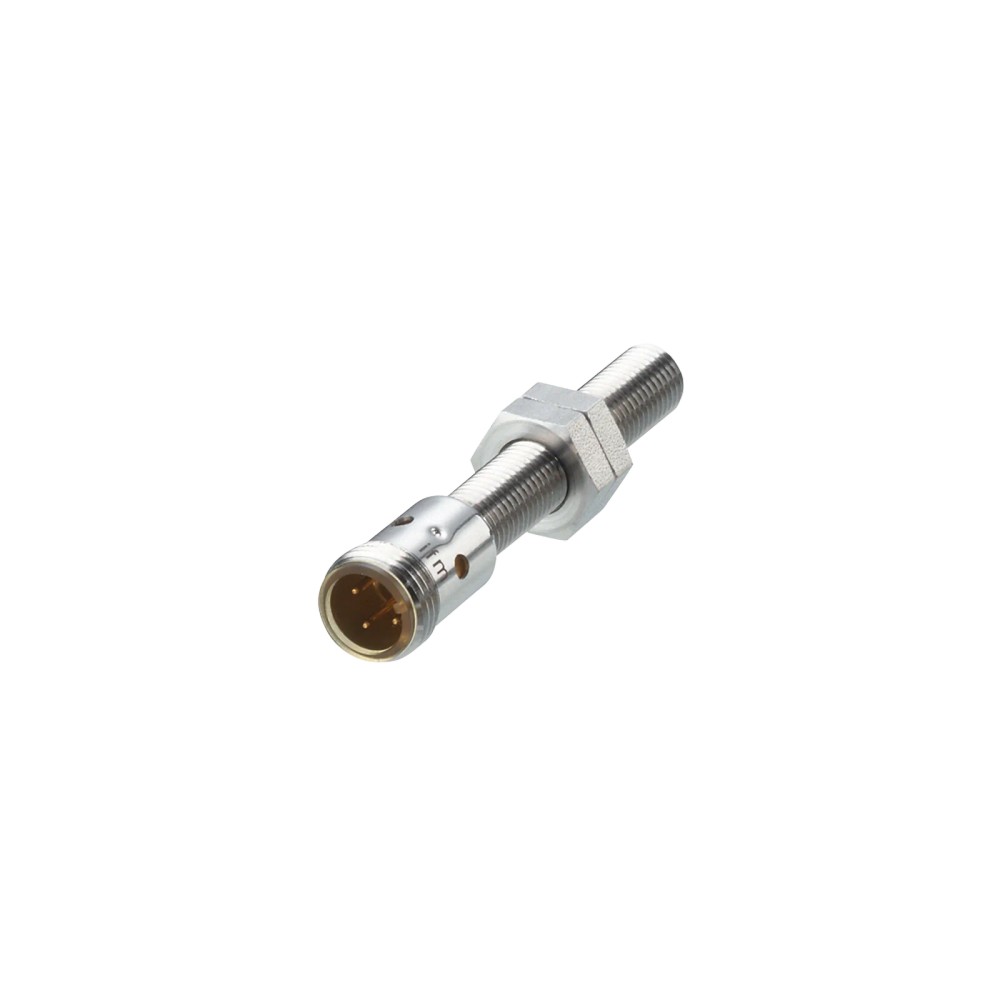

Imagem meramente ilustrativa

R$ 721,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEC200
EAN: 4021179242257
NCM do produto: 85365090

Destaques do Produto Alcance 2 mm,...mais

Fechar menu

Saiba mais sobre: "IEC200 IFM - Sensor Indutivo Totalmente Metálico IFM Detecção em Coolant M8x1 2mm PNP NA M12"

Destaques do Produto

Alcance

2 mm, embutido

Saída e função

PNP, normalmente aberta

Conexão

M12

Montagem

Rosca M8 x 1; comprimento 60 mm

Aplicação indicada

Coolant

Temperatura ambiente

-25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo totalmente metálico IFM IEC200, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12

O IFM IEC200 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, indicado no anúncio para aplicações com coolant. Possui alcance de detecção de 2 mm embutido, saída PNP normalmente aberta e conexão elétrica M12. Opera com alimentação DC e tem grau de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Rosca e dimensões	M8 x 1; comprimento de 60 mm
Alcance de detecção	2 mm, embutido
Saída	PNP, normalmente aberta
Conexão elétrica	M12
Número de fios	3
Grau de proteção	IP67, IP68 e IP69K
Temperatura ambiente	-25 a 70 °C
Frequência de comutação	100 Hz
Identificação	IEC200; GTIN 4021179242257

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações identificadas como coolant, respeitando o alcance de 2 mm e a temperatura ambiente especificada.
Instalações que requeiram montagem roscada M8 x 1, conexão elétrica M12 e saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecionar quando a lógica requerida for uma saída diferente de PNP normalmente aberta; a ficha não informa uma saída configurável.
Não selecionar quando a aplicação exigir detecção além do alcance nominal de 2 mm ou operação fora da faixa ambiente de -25 a 70 °C.

APLICAÇÕES E USO

Aplicação identificada na ficha: detecção indutiva em ambiente com coolant, observando os limites de temperatura ambiente e a proteção declarada pelo fabricante.
Possibilidade de uso: detecção de objetos metálicos em sistemas de automação com entrada compatível com sinal PNP normalmente aberto; validar material e geometria do alvo, distância de montagem e parâmetros elétricos no datasheet.
A ficha não especifica líquidos compatíveis, pressão, concentração de coolant ou condições de imersão; verificar esses requisitos diretamente no documento técnico do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo totalmente metálico IFM IEC200, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12, verifique estes pontos:

Escolha o IEC200 quando

A aplicação exigir detecção indutiva embutida de até 2 mm, saída PNP normalmente aberta, corpo roscado M8 x 1 e conexão M12; a ficha também identifica coolant como aplicação.

Considere outra configuração quando

O circuito exigir lógica de saída diferente, alcance superior a 2 mm ou condições ambientais fora de -25 a 70 °C. Confirme os requisitos do sistema e consulte o datasheet do fabricante para os parâmetros elétricos não listados na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IEC200	Código do produto indicado na ficha.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção informadas para o componente.
Aplicação indicada	Coolant	Aplicação identificada na ficha do anúncio.
Marca	IFM	Fabricante informado.
SKU	IEC200	Identificação comercial do produto.
GTIN	4021179242257	Identificador global informado na ficha.
Part number	IEC200	Código de peça informado.
Categoria	Sensores	Categoria de produto informada.

Detecção
Princípio de detecção	Indutivo	Tecnologia de detecção informada.
Alcance de detecção	2 mm, embutido	Valor e condição de montagem especificados na ficha.

Saída e conexão elétrica
Tipo de corrente	DC	Tipo de alimentação informado; a tensão não consta nos dados fornecidos.
Saída de comutação	PNP	Tipo de saída especificado.
Função de saída	Normalmente aberto	Estado funcional informado para a saída.
Número de fios	3 fios	Configuração indicada na ficha.
Conexão elétrica	M12	Tipo de conexão indicado; pinagem não fornecida nos dados resumidos.
Frequência de comutação	100 Hz	Frequência informada para a comutação.

Condições ambientais e proteção
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67, IP68 e IP69K	Classificações declaradas na ficha; consultar o datasheet para condições aplicáveis a cada classificação.

Dados mecânicos
Material/construção	Totalmente metálico	Construção informada no nome e nos atributos do produto.
Rosca e dimensões	M8 x 1; comprimento de 60 mm	Dimensões informadas para montagem.
Peso	18,55 g	Peso constante nos atributos do catálogo; não confundir com peso de embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; especifica uma saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conexão M12 e 3 fios; saída PNP normalmente aberta, alimentação DC. A pinagem detalhada e os parâmetros elétricos devem ser confirmados no datasheet antes da ligação.

Processo Rosca de montagem M8 x 1. Não há conexão de processo fluida especificada; a referência a coolant descreve a aplicação, não uma conexão hidráulica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de saída PNP normalmente aberta e alimentação DC	✓	A ficha especifica alimentação DC e saída PNP normalmente aberta; confirme tensão, corrente e pinagem no datasheet e nos requisitos da entrada.
Montagem com rosca M8 x 1 e espaço para comprimento de 60 mm	✓	A ficha informa M8 x 1 e comprimento de 60 mm.
Detecção de alvo dentro do alcance nominal de 2 mm, em montagem embutida	✓	O alcance informado é 2 mm embutido; o desempenho depende das condições de instalação e do alvo.
Circuito que exige saída NPN ou normalmente fechada	✗	A ficha identifica a saída como PNP normalmente aberta; não informa saída NPN ou normalmente fechada.
Aplicação que requer protocolo de comunicação digital	✗	A ficha especifica saída de comutação PNP e não identifica protocolo de comunicação.
Operação com temperatura ambiente abaixo de -25 °C ou acima de 70 °C	✗	A faixa de temperatura ambiente informada é de -25 a 70 °C.

INSTALAÇÃO

Como instalar o Sensor indutivo totalmente metálico IFM IEC200, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12

Confirme que o modelo IEC200 atende à lógica PNP normalmente aberta e aos requisitos elétricos da entrada de controle.
Verifique no datasheet a pinagem M12 e os parâmetros de alimentação antes de energizar; não deduza a pinagem apenas pelo número de fios.
Prepare a montagem roscada M8 x 1 e confirme espaço para o comprimento de 60 mm.
Instale considerando a condição embutida indicada e mantenha o alvo dentro do alcance especificado de 2 mm.
Conecte o cabo ou conector M12 compatível conforme a pinagem oficial e os procedimentos da instalação.
Após energizar, valide a comutação com o alvo real e confirme que temperatura e condições de proteção correspondem à aplicação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alvo fora do alcance nominal, montagem incompatível com a condição embutida ou ligação elétrica incorreta.	Confira a distância do alvo, a instalação e a pinagem M12 no datasheet; valide também a alimentação DC e a entrada conectada.
A entrada do controlador permanece desligada apesar da comutação do sensor.	A entrada pode não ser compatível com saída PNP normalmente aberta ou pode haver erro de ligação.	Verifique o tipo de entrada do controlador e compare a ligação com o diagrama elétrico oficial do IEC200.
Comutação instável ou intermitente.	Alvo ou distância de instalação variáveis, conexão elétrica inadequada ou condição operacional fora dos limites informados.	Inspecione a fixação e a conexão M12, confira a distância de detecção e meça a temperatura ambiente em operação.
Falha após exposição a coolant ou lavagem.	Condição de exposição ou instalação não compatível com os limites aplicáveis do produto, ou conexão comprometida.	Inspecione sensor e conexão; consulte o datasheet para as condições associadas às classificações IP e à aplicação antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IEC200 em português (Datasheet)

PERGUNTAS FREQUENTES

O que é o IFM IEC200 e para que serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. A ficha indica aplicação em coolant e saída PNP normalmente aberta.

Que tipo de saída e conexão elétrica ele usa?

O IEC200 tem saída PNP normalmente aberta, alimentação DC, três fios e conexão M12. Consulte o datasheet para tensão e pinagem.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens inclusos; confirme o conteúdo de fornecimento com o vendedor antes da compra.

Ele funciona com uma entrada NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta, não NPN nem normalmente fechada. Para esses requisitos, selecione uma configuração cuja ficha declare a saída necessária.

Serve para detectar objetos a mais de 2 mm?

A ficha informa alcance de detecção de 2 mm embutido. Não há base nos dados fornecidos para afirmar detecção confiável além desse alcance.

O sensor não aciona a entrada; o que devo verificar antes de trocar?

Confira primeiro a compatibilidade da entrada com PNP normalmente aberto, a alimentação DC, a pinagem M12 e a distância entre sensor e alvo.

A leitura fica intermitente; qual pode ser a causa?

Verifique se o alvo permanece dentro do alcance, se a montagem está firme e se a conexão elétrica está correta. Confirme também que a temperatura está dentro da faixa especificada.

É melhor comprar o IEC200 ou um kit com cabo?

A ficha não indica cabo ou kit incluído, nem apresenta opções de kit. Verifique o tipo de conexão M12 e adquira separadamente os componentes necessários conforme a instalação.

Como escolher entre este sensor e uma versão com outra saída?

Escolha o IEC200 quando a entrada aceitar PNP normalmente aberto e a aplicação atender ao alcance de 2 mm. Se o circuito exigir outra lógica de saída, procure um modelo cuja ficha declare essa configuração.

Como instalar e validar o sensor?

Monte pela rosca M8 x 1, respeite a condição embutida e consulte o datasheet para a pinagem M12 antes de ligar. Depois, teste a comutação com o alvo e a entrada reais.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar objetos; neste produto, a ficha especifica detecção indutiva. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação indicado na ficha do sensor; a entrada conectada deve ser verificada quanto à compatibilidade. (Ref.: saída de comutação: PNP)

Normalmente aberto

Função de saída especificada como normalmente aberta. (Ref.: função de saída: normalmente aberto)

Alcance de detecção

Distância de detecção declarada para a condição de montagem indicada pelo fabricante. (Ref.: alcance: 2 mm embutido)

Grau de proteção IP

Classificação declarada para a proteção do invólucro; as condições específicas devem ser verificadas no datasheet. (Ref.: IP67, IP68 e IP69K)
