Sensor Indutivo IFM IE5416 M8 PNP 1.5mm

Pré-visualizar: IE5416 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1.5mm

IE5416 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1.5mm

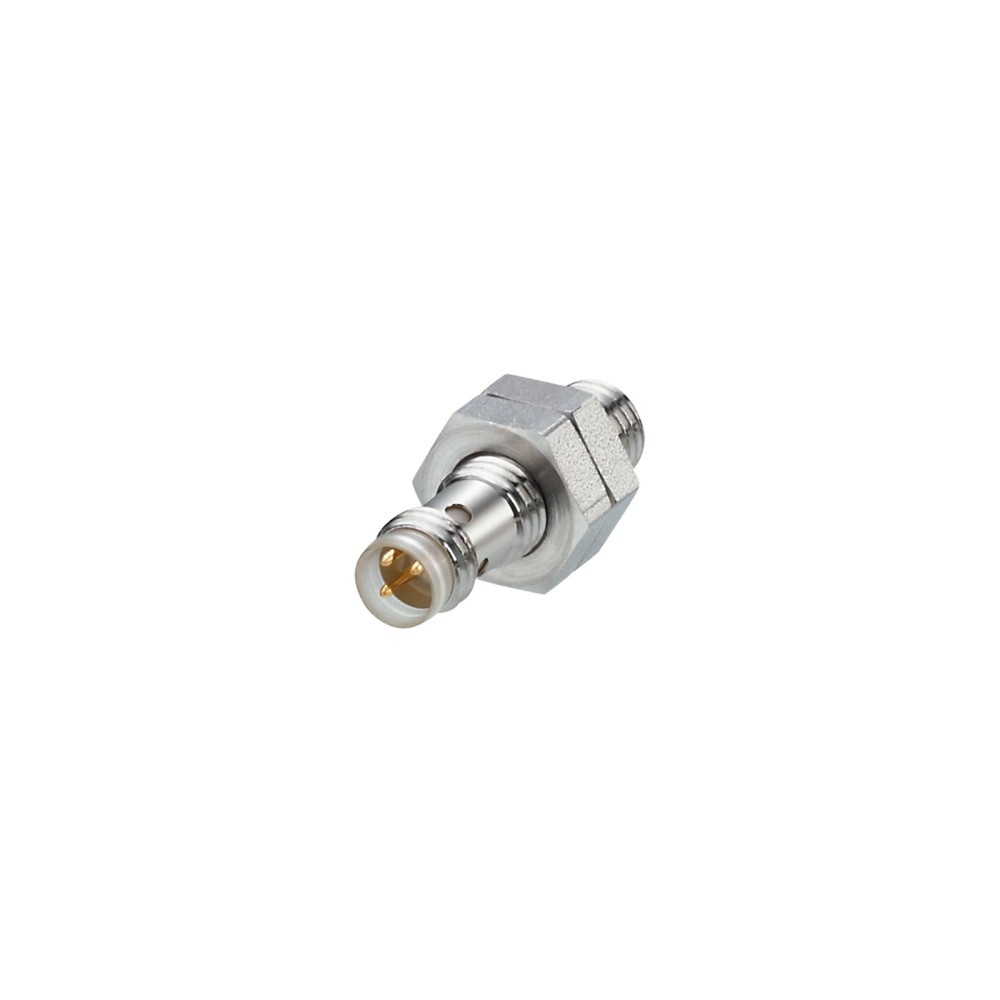

Imagem meramente ilustrativa

R$ 825,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5416
EAN: 4021179334273
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IE5416 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1.5mm"

Destaques do Produto

Tipo de saída

PNP

Conexão

Designação da rosca

M8 x 1

Alcance de detecção

1,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5416 M8x1 PNP 1.5mm

O IE5416 é um sensor indutivo compacto M8 projetado para detecção de metais sem contato em automação industrial. Possui alcance de 1,5 mm, saída PNP normalmente aberto e invólucro em aço inoxidável 316L. Sua alta frequência de comutação de 3000 Hz garante precisão em aplicações de alta velocidade.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Sku	IE5416
Alcance	1,5 mm
Saída	PNP
Conexão	M8
Grau de Proteção	IP 68
Material	Aço inoxidável 316L
Frequência	3000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação com espaço restrito
Detecção de alvos metálicos em linhas de montagem
Ambientes que exigem grau de proteção IP68
Sistemas operando com tensão de 10 a 30 V DC

⚠ Considere outro se precisa de:

Ambientes com temperatura ambiente superior a 70 °C
Aplicações que exigem saída do tipo NPN
Instalações onde o alvo não é metálico
Ambientes com necessidade de alcance superior a 1,5 mm

APLICAÇÕES E USO

Detecção de peças metálicas em esteiras de transporte
Monitoramento de posição de atuadores em máquinas automatizadas
Aplicações em espaços confinados devido ao tamanho M8
Ambientes industriais gerais com necessidade de proteção contra água (IP68)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5416 M8x1 PNP 1.5mm, verifique estes pontos:

Quando escolher este produto

Selecione este sensor para aplicações onde o espaço de montagem é limitado (formato M8), é necessária uma detecção rápida (3kHz) e o sistema de controle opera com lógica PNP 24V.

Quando buscar outra opção

Busque alternativas se o objeto a ser detectado não for metálico, se a distância de operação precisar exceder 1,5 mm, ou se o controlador exigir lógica NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 DC V	Limite de alimentação DC
Consumo de corrente	< 10 mA	Dreno de corrente
Proteção contra curto-circuito	Sim	Recurso de segurança

Detecção
Alcance de detecção	1,5 mm	Distância nominal de comutação
Frequência de comutação	3000 Hz	Velocidade máxima de operação
Histerese	< 15 % de Sr	Desvio de operação

Dados mecânicos e ambientais
Material do invólucro	Aço inoxidável 1.4404 (316L)	Construção mecânica
Dimensões	M8 x 1 / L = 30 mm	Formato construtivo
Grau de proteção	IP 68	Proteção ambiental

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica M8 (3 pinos, codificação A)

Processo M8x1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos em automação	✓	É a aplicação fundamental de um sensor indutivo.
Detecção de peças plásticas ou madeira	✗	Sensores indutivos operam apenas com alvos metálicos.
Ambientes com alta pressão de água	✓	Grau de proteção IP68 permite imersão.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5416 M8x1 PNP 1.5mm

Verifique se a tensão de alimentação está entre 10-30V DC.
Posicione o sensor na estrutura de montagem M8x1.

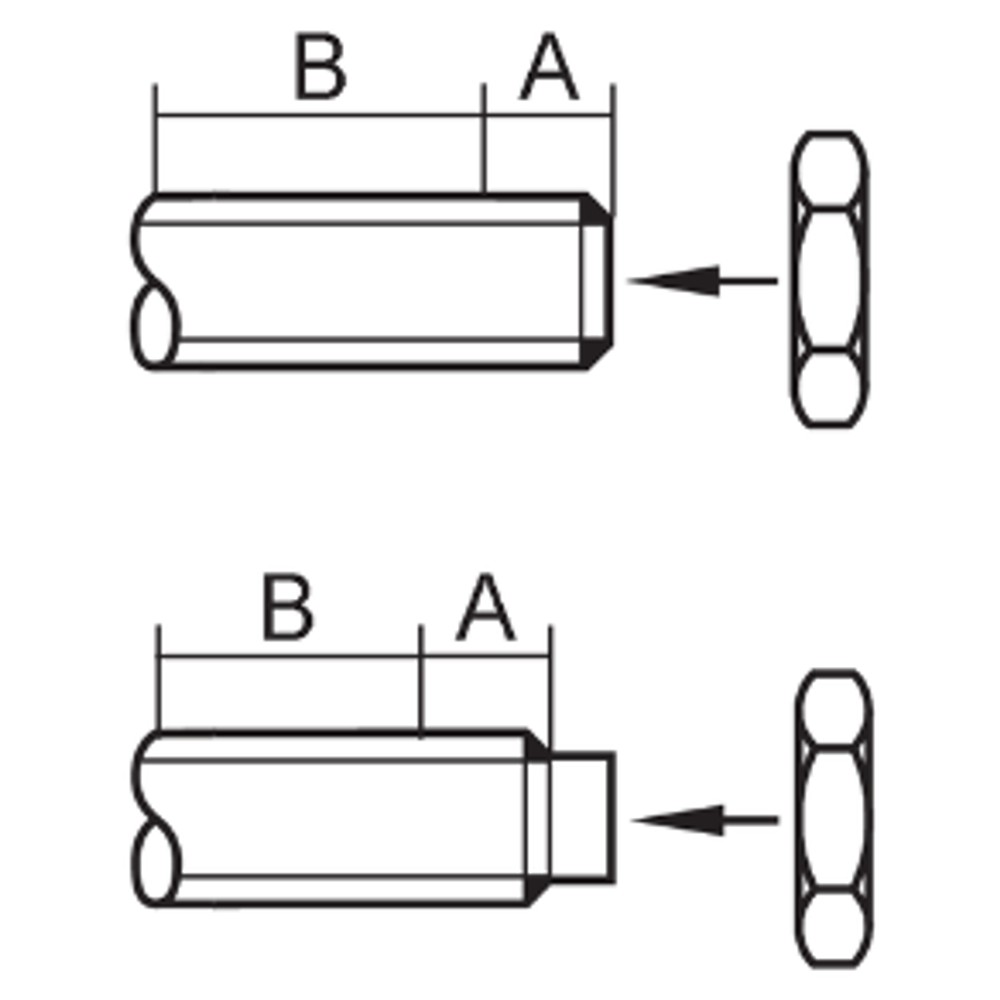

Rosqueie as porcas de fixação, aplicando torque máximo de 3Nm (A=5mm) ou 5Nm (B).
Conecte o cabo M8 ao sensor, garantindo o encaixe firme do conector codificado A.
Verifique o alinhamento da face ativa em relação ao alvo metálico (distância 0-1,2 mm).
Energize o sistema e confirme a operação pelos LEDs de status.

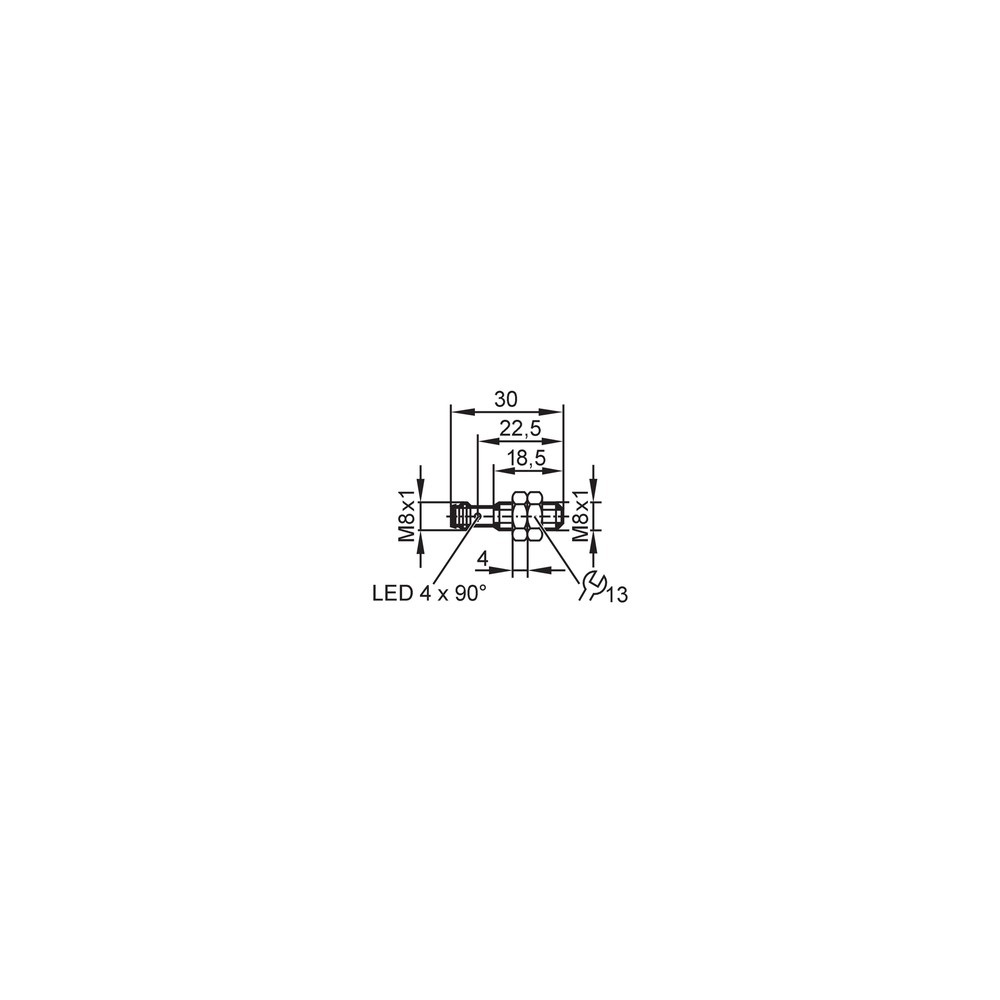

Desenho Dimensional

ACESSÓRIOS

porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status desligado e ausência de sinal.	Falha na alimentação ou conexão rompida.	Testar continuidade do cabo e medir 24V nos pinos.
O sensor não comuta mesmo com o objeto presente.	Alvo metálico fora da distância de operação ou desalinhado.	Ajustar a distância para 0-1,2 mm.
Sensor entra em modo de proteção.	Curto-circuito na carga conectada.	Desconectar a carga e medir se a tensão na saída retorna.
Comutação errática ou sinal falso.	Acúmulo de detritos metálicos na face ativa.	Limpar a face ativa do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5416 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a configuração da saída deste sensor?

O IE5416 possui uma saída do tipo PNP com configuração normalmente aberto (NO).

Qual é o tipo de conexão elétrica do sensor?

Este sensor utiliza uma conexão padrão M8 de 3 pinos com codificação A.

Este sensor pode ser utilizado em sistemas NPN?

Não, este modelo é estritamente PNP; ele não é compatível com sistemas que operam logicamente via NPN.

Posso utilizar este sensor em ambientes com temperaturas superiores a 80 °C?

Não, o sensor é projetado para operar dentro de uma faixa de temperatura ambiente de -25 a 70 °C, sendo inadequado para ambientes acima deste limite.

O que significa quando o LED não acende ao aproximar um objeto?

O comportamento do LED indica o status de chaveamento; a ausência de luz amarela sugere falta de alimentação ou objeto fora do alcance de detecção.

O sensor não comuta, o que devo verificar antes da substituição?

Verifique primeiramente a tensão de alimentação (10-30V DC) e a integridade do cabo M8, além da distância entre o sensor e o alvo (máximo 1,2 mm para operação segura).

Por que escolher o IE5416 em vez de um sensor cilíndrico comum?

Este modelo é ideal para aplicações de automação onde o espaço é restrito devido ao seu invólucro compacto M8 e possui o benefício de alcance aumentado de 1,5 mm.

O produto vem em kit ou é vendido individualmente?

O produto é fornecido como uma unidade individual, acompanhado de duas porcas de fixação para montagem.

Quais cuidados devo ter ao instalar o sensor?

Para a montagem, utilize as porcas fornecidas respeitando o torque máximo de 3 Nm para A=5mm e 5 Nm para B, evitando danos à rosca.

Quem é o fabricante e como é feita a logística?

A IFM Electronic é a fabricante e responsável pelo fornecimento, com logística de estoque e despacho operada diretamente por eles.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o positivo da alimentação (Ref.: 10-30V DC).

IP68

Grau de proteção que indica total estanqueidade contra poeira e imersão em água (Ref.: IEC 60529).

Histerese

A diferença entre o ponto de ativação e desativação do sensor (Ref.: < 15% de Sr).

Aço Inoxidável 316L

Material do invólucro (1.4404) de alta resistência à corrosão (Ref.: Norma 1.4404).

Indutivo

Princípio de detecção baseado em campos magnéticos de alta frequência para detectar metais sem contato (Ref.: Sensor Indutivo).
