Sensor Indutivo IFM IE5390 M8 1.5mm PNP NA

Pré-visualizar: IE5390 IFM - Sensor Indutivo ifm Automação Industrial M8 1.5mm PNP NA

IE5390 IFM - Sensor Indutivo ifm Automação Industrial M8 1.5mm PNP NA

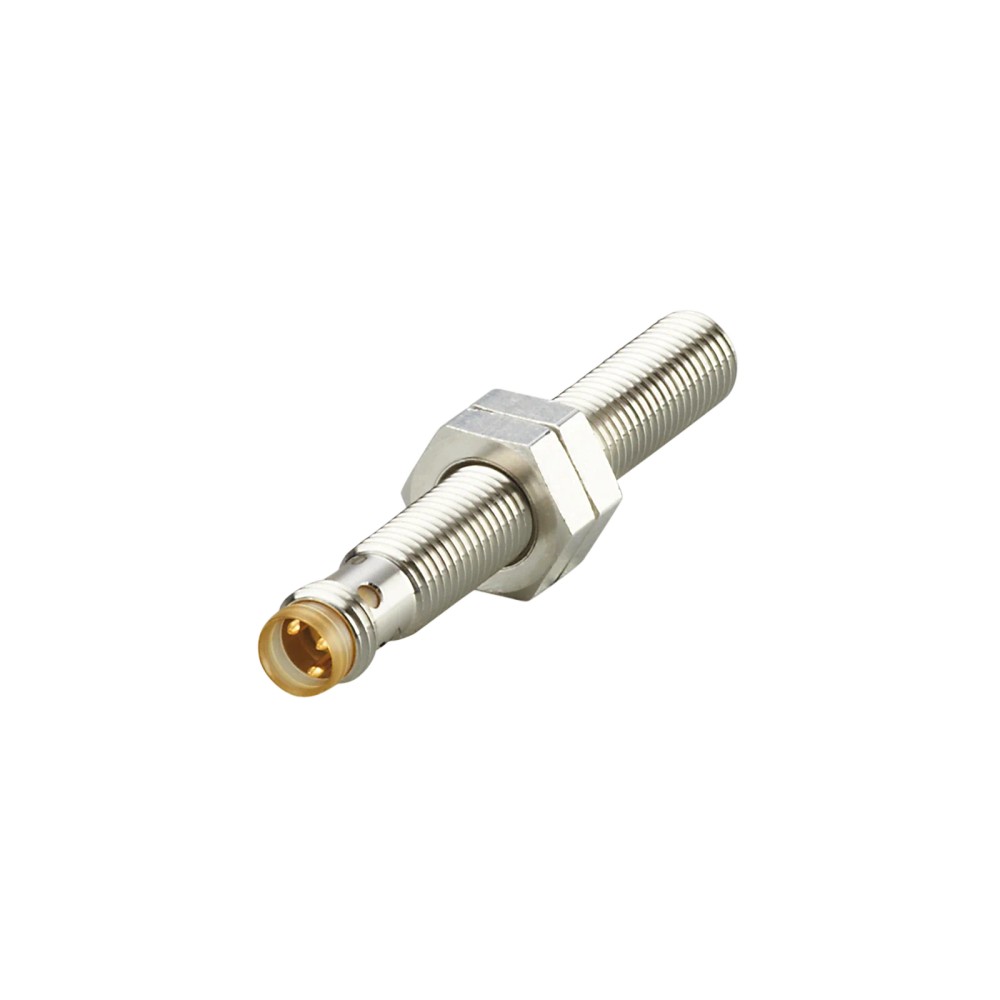

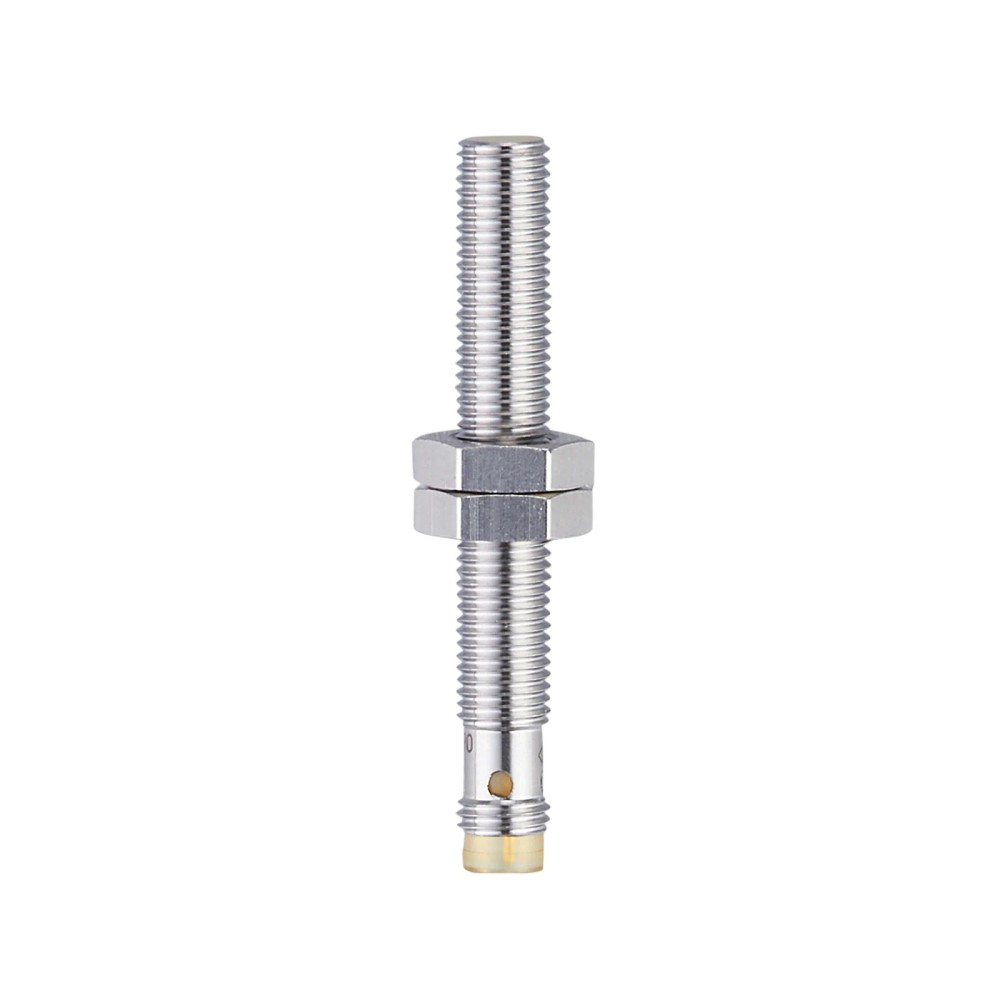

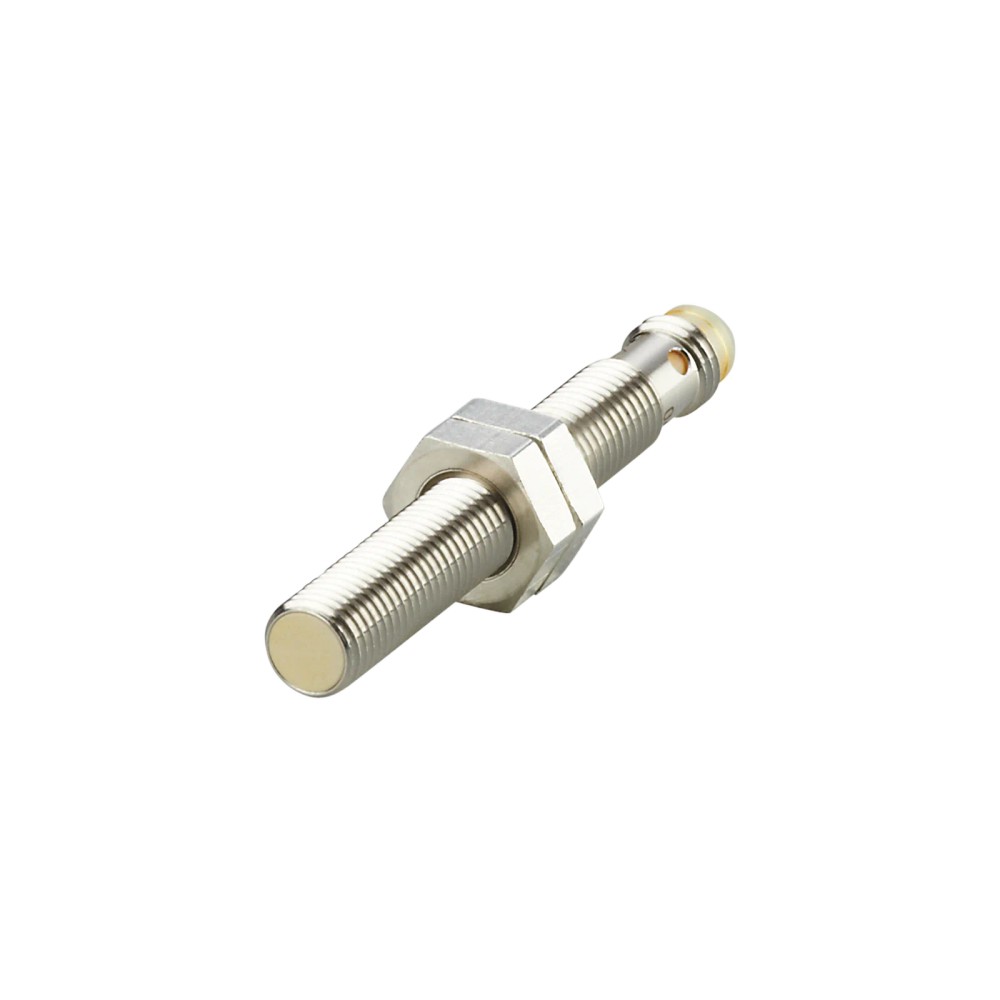

Imagem meramente ilustrativa

R$ 745,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5390
EAN: 4021179085762
NCM do produto: 85365090

Destaques do Produto Alcance nominal 1,5...mais

Fechar menu

Saiba mais sobre: "IE5390 IFM - Sensor Indutivo ifm Automação Industrial M8 1.5mm PNP NA"

Destaques do Produto

Alcance nominal

1,5 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10–30 V DC

Conexão

M8, codificação A, 3 contatos

Montagem e dimensões

Embutida; M8 x 1; comprimento de 60 mm

Proteção

IP65/IP67 sob a condição de conexão indicada pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IE5390, M8 x 1, alcance de detecção de 1,5 mm, saída PNP normalmente aberta

O ifm IE5390 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 1,5 mm e saída PNP normalmente aberta. Seu corpo tem rosca M8 x 1 e comprimento de 60 mm; a conexão elétrica é M8.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IE5390
Tipo	Sensor indutivo
Alcance de detecção nominal	1,5 mm
Montagem	Embutida
Saída	PNP, normalmente aberta
Alimentação	10–30 V DC
Conexão elétrica	M8, codificação A, 3 contatos dourados
Dimensões	M8 x 1; comprimento de 60 mm
Grau de proteção	IP65 e IP67, com tomada de cabos ifm corretamente aparafusada
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 1,5 mm e a distância de trabalho de 0 a 1,2 mm informada na ficha.
Instalações com pouco espaço, quando a montagem embutida e as dimensões M8 x 1 x 60 mm forem adequadas.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, dentro da faixa de temperatura e das condições de proteção especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída NPN, normalmente fechada ou outro tipo de sinal, pois a ficha especifica saída PNP normalmente aberta.
Não selecionar para detecção com distância superior à distância de trabalho informada de 0 a 1,2 mm; confirme a geometria e o material do alvo na aplicação.
Não considerar IP65/IP67 sem a tomada de cabos ifm corretamente aparafusada.

APLICAÇÕES E USO

Detecção de objetos metálicos em automação industrial, respeitando o alcance nominal e a distância de trabalho especificados; a adequação depende da geometria e da instalação do alvo.
Uso em aplicações industriais móveis e em ambientes com fluidos refrigerantes ou lubrificantes, conforme os cenários indicados na ficha; observar a faixa de temperatura e a condição de montagem necessária para IP65/IP67.
Instalação em espaços estreitos quando o formato M8 x 1, o comprimento de 60 mm e a montagem embutida forem compatíveis com o equipamento. A ficha não especifica uma aplicação ou peça de máquina exclusiva.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IE5390, M8 x 1, alcance de detecção de 1,5 mm, saída PNP normalmente aberta, verifique estes pontos:

Escolha o IE5390 quando

A aplicação exigir detecção indutiva, montagem embutida, saída PNP normalmente aberta, alimentação de 10–30 V DC e conexão M8 compatível. Confirme que o espaço disponível aceita o corpo M8 x 1 de 60 mm e que a distância de trabalho necessária está dentro de 0 a 1,2 mm.

Busque outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, alimentação fora de 10–30 V DC, outra conexão elétrica ou distância de trabalho acima de 1,2 mm. A ficha fornecida não especifica uma alternativa de modelo; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada no anúncio.
Modelo	IE5390	Código do produto.
Tipo de produto	Sensor indutivo	Categoria funcional.
Aplicações informadas	Aplicações industriais e automação industrial; aplicações móveis; uso com fluidos refrigerantes e lubrificantes; condições de instalação estreitas	Cenários descritos na ficha; validar as condições reais de instalação.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT	Característica indicada na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10–30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Saída de comutação
Tipo de saída	PNP	Tipo de comutação indicado.
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Corrente máxima de saída	100 mA	Limite máximo informado; respeitar as condições de carga do fabricante.
Queda de tensão máxima na saída	2,5 V	Valor máximo indicado na ficha.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para DC.

Detecção e desvios
Alcance de detecção nominal (Sn)	1,5 mm	Valor nominal de detecção indicado.
Distância real de comutação (Sr)	1,5 ± 10% mm	Faixa indicada para a distância real de comutação.
Distância de trabalho	0–1,2 mm	Intervalo informado na ficha para a distância de trabalho.
Histerese	1–20% de Sr	Percentual referido à distância real de comutação.
Variação do ponto de comutação	-10–10% de Sr	Desvio especificado em relação a Sr.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Valores informados para os materiais listados.

Conexão elétrica
Tipo de conexão	1 x M8	Conexão elétrica do sensor.
Codificação	A	Codificação informada para a conexão.
Contatos	3, dourados	Número e acabamento dos contatos indicados.
Bloqueio	Conexão com parafuso de encaixe	Mecanismo de bloqueio informado.
Número de fios	3	Quantidade especificada no anúncio.

Condições ambientais
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura especificada.
Grau de proteção	IP65 e IP67	Classificação condicionada ao uso de tomada de cabos ifm corretamente aparafusada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências listados na ficha técnica.
Imunidade máxima a campo eletromagnético	300 mT	Limite informado na ficha.

Dados mecânicos
Dimensão roscada	M8 x 1	Dimensão de montagem indicada.
Comprimento	60 mm	Comprimento informado para o sensor.
Método de montagem	Embutido	Método de montagem especificado.
Formato do invólucro	Forma construtiva de roscas	Descrição construtiva da ficha.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro.
Material da face ativa	LCP	Material declarado para a face ativa.
Material das porcas de fixação	Latão	Material indicado para as porcas.
Peso	22 g	Peso informado no conjunto de atributos do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído indicado na ficha.

Displays e elementos de operação
Indicador de status	LED amarelo de status de chaveamento, em 4 x 90°	Indicação visual descrita na ficha.

Dados de confiabilidade e identificação comercial
MTTF	544 anos	Valor informado na ficha; não representa prazo de garantia.
GTIN	4021179085762	Identificador comercial do produto.
Part number / SKU	IE5390	Código de identificação do produto.
NCM	8536.50.90	Classificação informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M8, codificação A, 3 contatos dourados, com bloqueio por conexão com parafuso de encaixe. Saída PNP normalmente aberta; alimentação de 10–30 V DC. Verifique a pinagem no datasheet antes de ligar; a ficha fornecida não detalha a atribuição dos pinos.

Processo Não possui conexão de processo para fluido informada. A dimensão M8 x 1 refere-se à construção roscada do sensor, não a uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e alimentação DC entre 10 e 30 V	✓	A ficha especifica alimentação de 10–30 V DC e saída PNP normalmente aberta; confirme os requisitos elétricos da entrada receptora.
Circuito que requer saída NPN ou normalmente fechada	✗	A configuração indicada para este produto é PNP normalmente aberta.
Instalação mecânica com espaço para sensor M8 x 1, comprimento de 60 mm, montagem embutida	✓	Essas dimensões e o método de montagem constam na ficha; verifique a folga e o arranjo físico do equipamento.
Aplicação que exige detecção a distância de trabalho superior a 1,2 mm	✗	A distância de trabalho informada é de 0 a 1,2 mm; o alcance nominal é 1,5 mm.
Instalação que exige proteção IP65/IP67 sem tomada de cabos ifm corretamente aparafusada	✗	A condição de IP65/IP67 indicada na ficha depende da tomada de cabos ifm corretamente aparafusada.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IE5390, M8 x 1, alcance de detecção de 1,5 mm, saída PNP normalmente aberta

Confirme no datasheet que a alimentação disponível está dentro de 10–30 V DC e que a entrada do equipamento é compatível com sinal PNP normalmente aberto.
Verifique o espaço de montagem e a compatibilidade mecânica com rosca M8 x 1, comprimento de 60 mm e instalação embutida.
Posicione a face ativa em relação ao alvo e mantenha a distância de trabalho dentro de 0 a 1,2 mm; considere o alcance nominal de 1,5 mm como referência, não como distância de trabalho garantida.
Fixe o sensor usando as porcas incluídas, sem exceder condições de montagem não detalhadas nesta ficha; consulte o fabricante para o torque aplicável.
Conecte a tomada M8 conforme a pinagem do datasheet e confirme o bloqueio mecânico da conexão antes de energizar.
Após a instalação, valide o chaveamento e o LED de status; para obter IP65/IP67, use tomada de cabos ifm corretamente aparafusada.

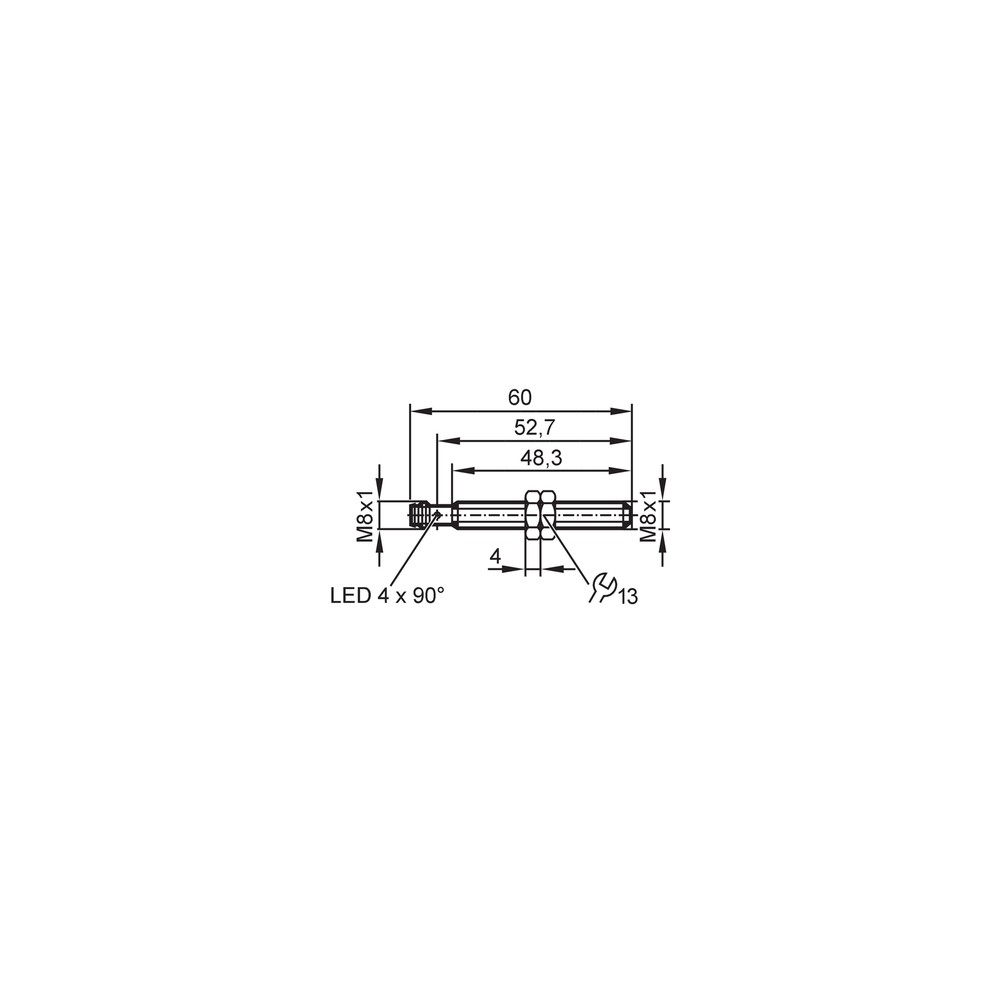

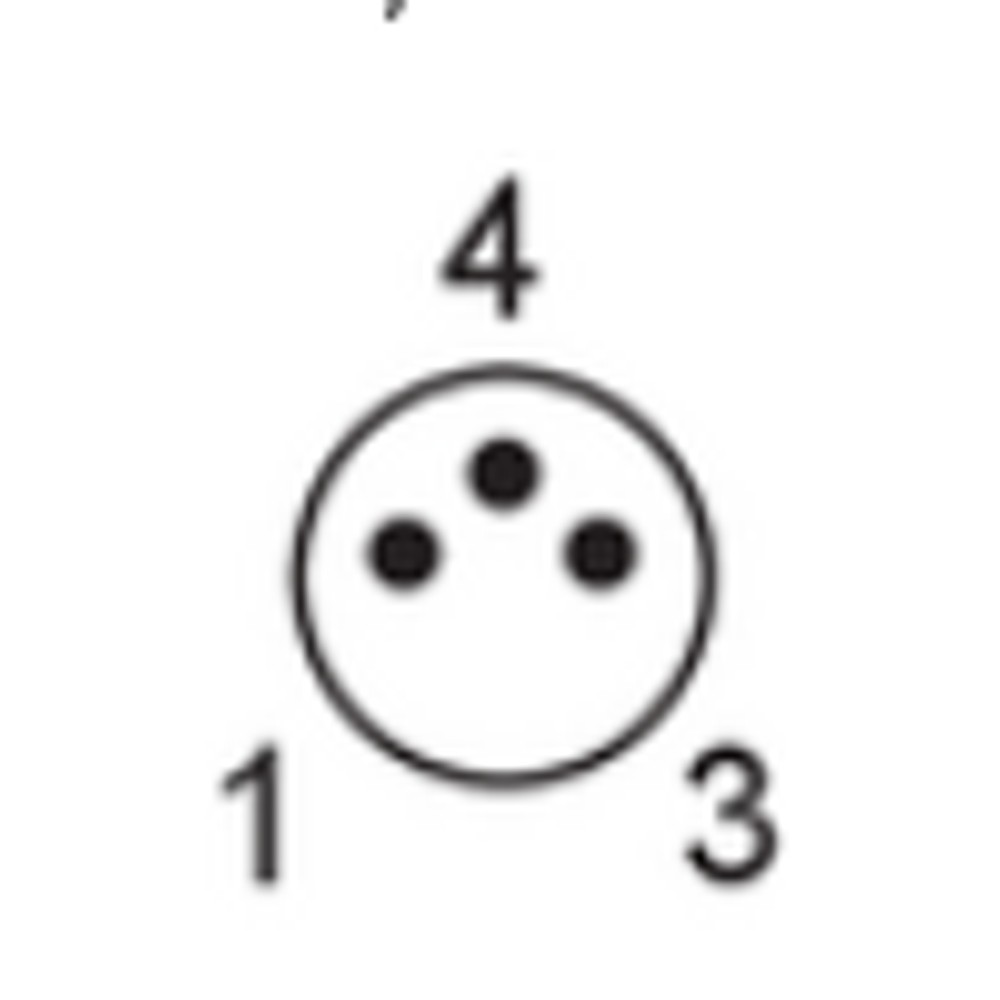

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a aproximação do alvo.	Alimentação ausente ou fora da faixa, ligação incorreta, entrada receptora incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais conforme a pinagem do datasheet, confirme a entrada PNP normalmente aberta e verifique a distância entre a face ativa e o alvo.
A entrada do controlador permanece ativa quando se esperava estado aberto.	A função de saída do produto é normalmente aberta; pode haver divergência entre a lógica esperada e a configuração do circuito.	Confirme no esquema do sistema a lógica esperada e valide a função PNP normalmente aberta indicada para o IE5390.
O sinal de saída é instável ou não é reconhecido pelo dispositivo conectado.	Incompatibilidade elétrica da entrada receptora, conexão M8 mal encaixada ou pinagem incorreta.	Confira a compatibilidade da entrada com PNP, inspecione o encaixe e o bloqueio da conexão e compare a ligação com o datasheet.
Há entrada de contaminantes ou a proteção esperada não é mantida.	A tomada de cabos ifm pode não estar corretamente aparafusada, condição necessária para a classificação IP65/IP67 informada.	Inspecione a conexão e confirme que a tomada de cabos ifm está corretamente aparafusada; verifique também danos visíveis no sensor e no conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm IE5390 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IE5390 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais. Sua saída PNP normalmente aberta fornece o sinal de comutação.

Qual é a conexão elétrica e com que sinal ele trabalha?

O sensor utiliza conexão M8, codificação A, com 3 contatos dourados. A saída é PNP normalmente aberta; confirme a pinagem no datasheet antes da ligação.

O que acompanha o produto?

A ficha informa que são incluídas 2 porcas de fixação. Não há outro acessório listado como incluído.

Ele serve para um circuito com saída NPN ou normalmente fechada?

Não conforme a configuração especificada: este modelo tem saída PNP normalmente aberta. Para outro tipo de saída, selecione um sensor cuja ficha corresponda ao circuito.

Posso usar o sensor se precisar detectar a mais de 1,2 mm?

A distância de trabalho informada é de 0 a 1,2 mm, portanto essa condição excede o intervalo especificado. O alcance nominal é 1,5 mm e não deve ser confundido com a distância de trabalho.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação de 10–30 V DC, a compatibilidade da entrada com PNP e a ligação conforme o datasheet. Depois confira se o alvo está dentro da distância de trabalho.

O sinal não chega ao controlador; qual pode ser a causa?

Uma conexão M8 mal encaixada, pinagem incorreta ou entrada receptora incompatível com PNP pode impedir o reconhecimento do sinal. Confira o encaixe, o bloqueio e o esquema elétrico.

Como decidir entre este sensor e outro modelo?

Escolha o IE5390 se a aplicação exigir PNP normalmente aberto, alimentação de 10–30 V DC e montagem M8 embutida, com distância de trabalho de até 1,2 mm. Busque outro modelo se algum desses requisitos não atender à instalação.

Que cuidados devo tomar na instalação?

Respeite a montagem embutida, as dimensões M8 x 1 e a distância de trabalho indicada. Para manter a proteção IP65/IP67, a tomada de cabos ifm deve estar corretamente aparafusada.

O IE5390 pode ser usado em ambiente com fluidos refrigerantes ou lubrificantes?

Esse cenário consta entre as aplicações informadas na ficha. Observe a faixa de temperatura de -25 a 70 °C e as condições de montagem e conexão necessárias para a proteção especificada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste modelo, o alcance nominal informado é 1,5 mm (Ref.: alcance de detecção).

PNP normalmente aberto

Configuração de saída em que o sensor fornece sinal PNP com função normalmente aberta (Ref.: saída de comutação).

Montagem embutida

Método de instalação indicado para o sensor; a geometria final deve respeitar as instruções do fabricante (Ref.: método de montagem).

Sr — distância real de comutação

Parâmetro de distância real de comutação especificado como 1,5 ± 10% mm para este produto (Ref.: distância real de comutação Sr).

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes; para este produto, IP65/IP67 depende da tomada de cabos ifm corretamente aparafusada (Ref.: grau de proteção).
