Sensor Indutivo IFM IE5382 M8 4mm PNP

Pré-visualizar: IE5382 IFM - Sensor Indutivo ifm Automação Industrial M8 4mm PNP M12

IE5382 IFM - Sensor Indutivo ifm Automação Industrial M8 4mm PNP M12

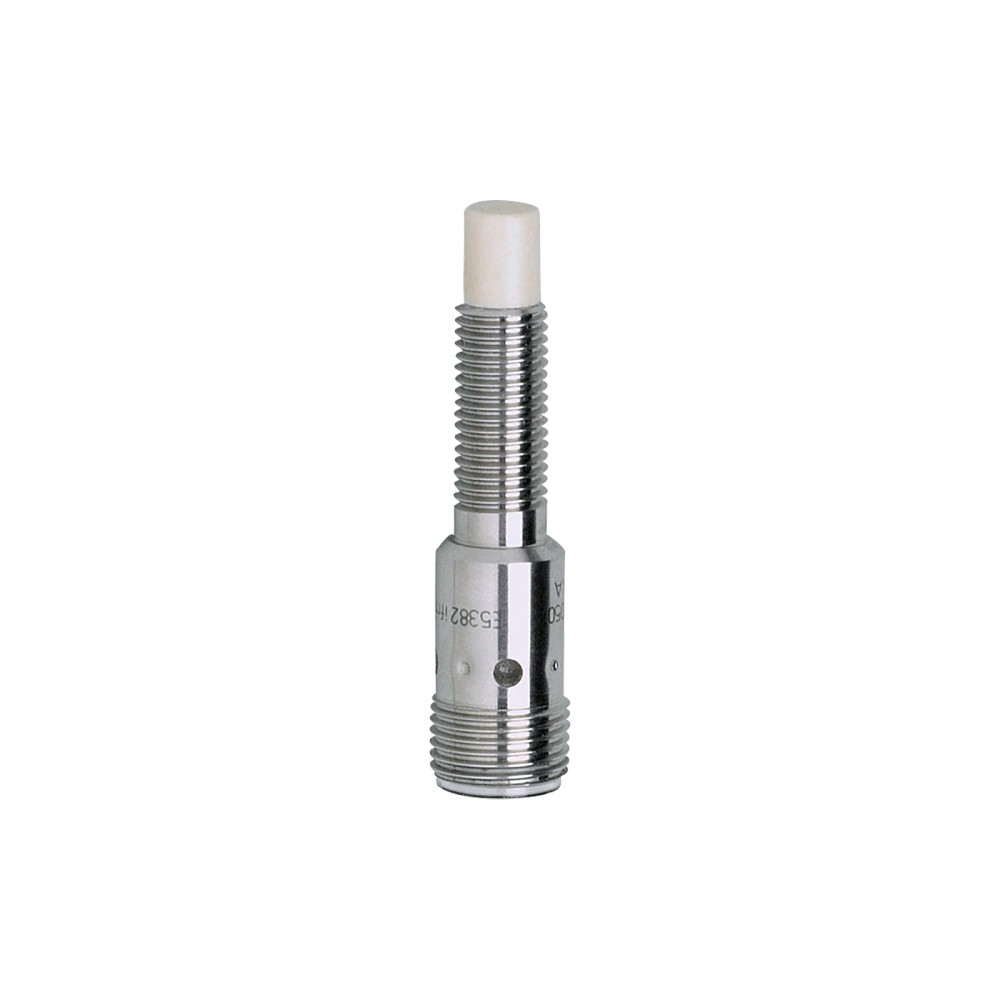

Imagem meramente ilustrativa

R$ 753,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5382
EAN: 4021179085687
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IE5382 IFM - Sensor Indutivo ifm Automação Industrial M8 4mm PNP M12"

Destaques do Produto

Tipo de Montagem

Não embutido

Alcance

4 mm

Saída

PNP

Conector

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IE5382 M8 4mm PNP

O sensor indutivo ifm IE5382 é um dispositivo robusto de detecção de proximidade, ideal para automação industrial e máquinas-ferramenta. Operando com tecnologia PNP e conexão M12, ele oferece alta confiabilidade em ambientes com refrigerantes e lubrificantes. Destaca-se por seu alcance de detecção de 4mm e construção em aço inoxidável, garantindo durabilidade em instalações estreitas.

PRINCIPAIS ESPECIFICAÇÕES

Part Number	IE5382
Alcance	4 mm
Saída	PNP
Conexão	M12
Grau de Proteção	IP 67
Frequência	700 Hz
Material	Aço Inoxidável
Tensão	10-30V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral em máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações com espaço de montagem restrito

⚠ Considere outro se precisa de:

Instalação embutida em material metálico sem respeitar a zona livre (4mm não embutido)
Detecção de materiais não ferrosos em ambientes que exigem alta precisão de fator de correção
Ambientes com interferência eletromagnética extrema fora das normas EN 61000

APLICAÇÕES E USO

Automação industrial em linhas de montagem
Monitoramento de posição em máquinas-ferramenta
Ambientes com presença de fluidos de corte e lubrificantes
Instalações onde o espaço físico é limitado

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IE5382 M8 4mm PNP, verifique estes pontos:

Quando escolher este sensor

Selecione o IE5382 para aplicações que exigem detecção de metais em ambientes industriais, onde a montagem M8 e um alcance de 4mm não embutido atendem ao layout mecânico.

Quando buscar alternativa

Busque alternativas se a sua aplicação exigir montagem embutida faceada, distâncias de detecção superiores a 4mm ou se o sinal de saída necessário for NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Sensor indutivo	Componente para detecção de posição
Alcance de detecção	4 mm	Distância nominal de operação

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Saída de comutação	PNP	Lógica de chaveamento
Consumo de corrente	< 10 mA	Corrente de operação sem carga

Dados Mecânicos
Conexão	M12	Interface de conexão elétrica
Dimensões	M8 x 1 / 50 mm	Geometria do invólucro
Material	Aço inoxidável 1.4404	Construção mecânica

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica 1 x M12; 3 contatos; codificação A

Processo Rosca M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	Fator de correção 1, ideal para metais ferrosos.
Ambiente com lubrificantes	✓	Materiais e vedação IP67 projetados para este ambiente.
Sistemas NPN	✗	Este modelo possui saída PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IE5382 M8 4mm PNP

Verifique se o local de instalação permite a montagem não embutida (zona livre de metais).
Limpe a superfície de rosca do suporte.
Insira o sensor IE5382 no furo de montagem.
Rosqueie as porcas de fixação inclusas no corpo do sensor.
Aperte as porcas respeitando o torque de 2 Nm ou 5 Nm conforme a zona.
Conecte o cabo M12 e verifique o acendimento do LED de status.

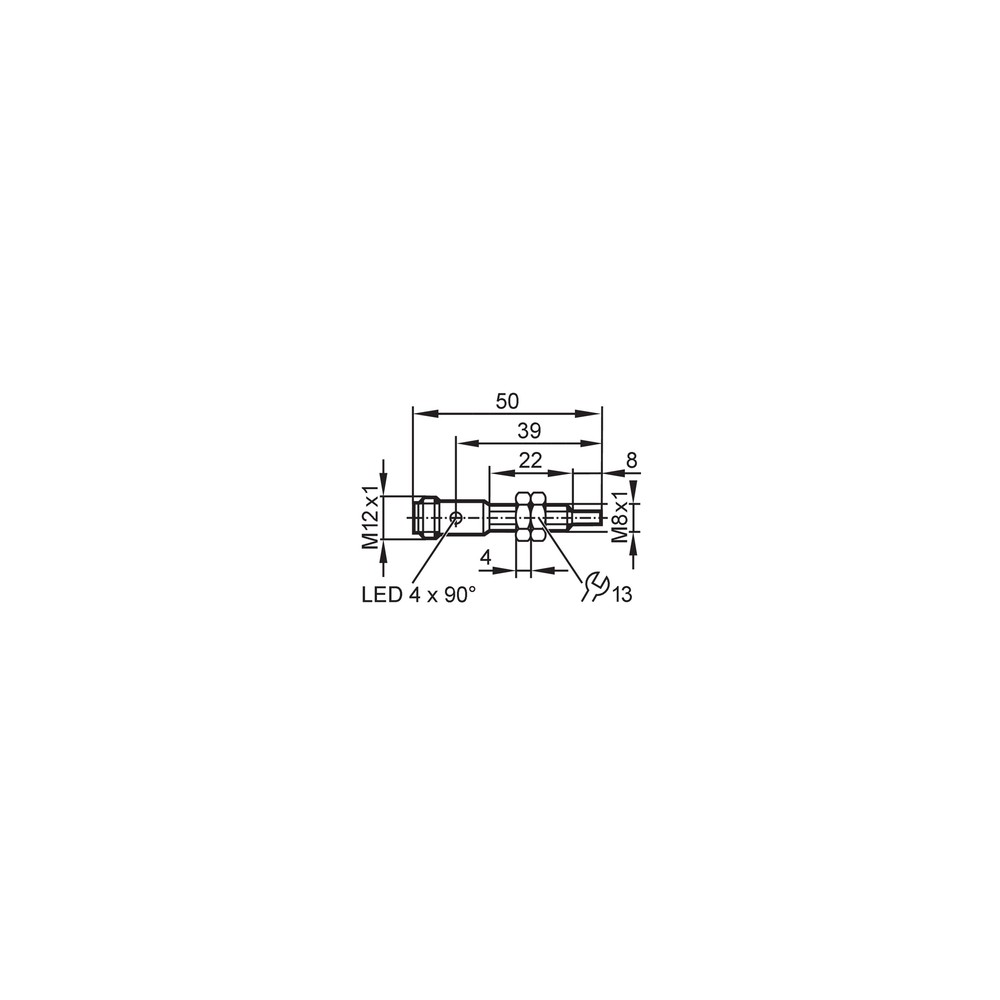

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED apagado	Falha na vedação do conector ou cabo rompido	Verificar tensão nos pinos do conector M12
Detecção intermitente ou ausente	Objeto metálico fora da zona de detecção	Confirmar se a distância real está dentro dos 4mm nominais
Saída de comutação não opera	Curto-circuito na carga de saída	Testar a carga conectada ao sensor
Falsa detecção ou falha em detectar	Acúmulo de cavacos ou sujeira na face	Limpar a face ativa do sensor

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5382 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5382 e quais suas características principais?

O sensor indutivo IE5382 é um dispositivo de detecção de proximidade fabricado pela ifm, com rosca M8, alcance de 4mm e saída PNP NA, projetado para automação industrial.

O que vem incluso na embalagem deste sensor?

Este produto acompanha 2 porcas de fixação em aço inoxidável 1.4404 para instalação imediata.

Este sensor funciona para detectar plástico ou vidro?

Ele não é indicado para detecção de objetos não metálicos, pois sensores indutivos dependem de campos magnéticos gerados por metais.

Posso utilizar este sensor submerso em tanques de água?

O sensor possui invólucro em aço inox não hermeticamente selado para ambientes imersos em fluidos de alta pressão, sendo indicado para automação padrão e não para imersão subaquática prolongada.

O sensor parou de funcionar. Como verificar se é o sensor ou o cabo?

O sintoma comum é o LED de status não acender ou não enviar sinal ao CLP, geralmente causado por falha na conexão M12 ou curto-circuito.

O que fazer antes de substituir o sensor por um novo?

Verifique a continuidade do cabo M12 e se a tensão de alimentação está entre 10 e 30V DC antes de considerar a troca do componente.

Qual a diferença deste sensor para um modelo embutido comum?

Este é um sensor do tipo 'não embutido', o que significa que requer uma zona livre ao redor da face ativa para operar corretamente, diferentemente dos modelos 'embutidos' ou 'faceados'.

Este sensor substitui qualquer modelo M8 de outra marca?

Sim, ele é robusto para máquinas-ferramenta, mas valide se o alcance de 4mm atende à distância necessária da sua peça, pois é um sensor de alcance aumentado.

Existe algum cuidado especial na hora de apertar o sensor?

Para instalar, garanta que o furo seja compatível com a rosca M8 e utilize as porcas de fixação inclusas, respeitando o torque de 2 Nm ou 5 Nm conforme a zona de montagem.

O sensor possui proteção contra erros na instalação elétrica?

Este sensor possui proteção contra curto-circuito e inversão de polaridade, garantindo a integridade do circuito elétrico em caso de falhas comuns de montagem.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que comuta o polo positivo (tensão de alimentação) para a carga. (Ref.: Função de saída PNP)

Não embutido

Montagem do sensor onde a face ativa deve estar livre de material metálico ao redor. (Ref.: Metodologia de montagem)

IP 67

Grau de proteção que indica resistência à poeira e imersão temporária em água. (Ref.: Grau de proteção IP 67)

Frequência de comutação

Quantidade máxima de operações de chaveamento que o sensor realiza por segundo. (Ref.: 700 Hz)

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor. (Ref.: 1...20 % de Sr)
