Sensor Indutivo IFM IE5368 M8x1 2mm PNP NA

Pré-visualizar: IE5368 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA

IE5368 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA

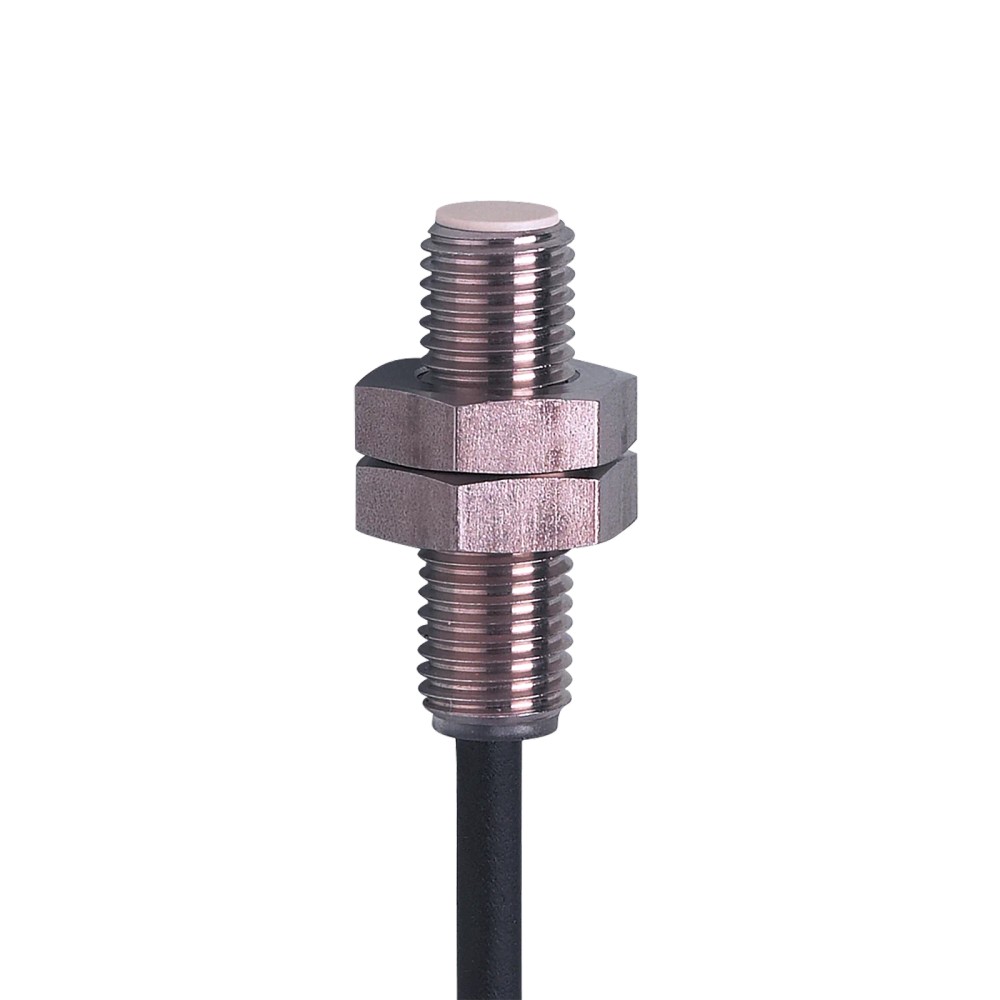

Imagem meramente ilustrativa

R$ 763,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5368
EAN: 4021179085540
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IE5368 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA"

Destaques do Produto

Tipo de Montagem

Embutido

Alcance de detecção

2 mm

Tensão de Operação

10...30 V DC

Conexão

Cabo PUR 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5368 M8x1 2mm PNP NA

O sensor indutivo IE5368 é um componente de automação de alto desempenho, ideal para detecção de posição em ambientes com restrição de espaço. Com invólucro M8 e alcance de 2 mm, oferece alta precisão e confiabilidade. O modelo é do tipo PNP com saída normalmente aberta, garantindo integração simples em sistemas de controle industrial.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IE5368
Alcance	2 mm
Montagem	Embutido
Saída	PNP / NA
Dimensões	M8 x 1 / L = 27 mm
Grau de Proteção	IP 67
Invólucro	Aço inoxidável
Temperatura	-20...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em robótica e automação industrial com espaços reduzidos.
Sistemas de contagem de peças metálicas em esteiras.
Verificação de posição de hastes ou atuadores metálicos em gabaritos.

⚠ Considere outro se precisa de:

Instalação em locais com vibração mecânica extrema sem suporte de fixação adequado.
Detecção de alvos não metálicos como plásticos, madeira ou líquidos não condutivos.
Exposição a temperaturas fora da faixa de -20 a 70 °C.

APLICAÇÕES E USO

Monitoramento de posição de atuadores em máquinas de embalagem.
Contagem de peças metálicas em esteiras de alta velocidade.
Detecção de fim de curso em gabaritos de solda e montagem.
Aplicações em espaços reduzidos devido ao design compacto M8.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5368 M8x1 2mm PNP NA, verifique estes pontos:

Quando escolher o IE5368

Utilize este sensor quando houver limitação de espaço físico, necessitando de montagem M8, e quando a aplicação exigir detecção de alvos metálicos a uma distância de até 2 mm.

Quando buscar outra alternativa

Busque outro modelo se a aplicação exigir detecção de distâncias superiores a 2 mm, se o ambiente for químico agressivo que exija encapsulamento especial, ou se for necessário detectar materiais não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Tipo de montagem	Embutido	Indica que o sensor pode ser montado faceado em materiais metálicos.
Alcance de detecção	2 mm	Distância nominal de detecção para aço padrão.
Frequência de comutação	1500 Hz	Velocidade máxima de operação do sensor para detecção de objetos rápidos.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida para o correto funcionamento.
Consumo de corrente	< 15 mA	Corrente máxima absorvida pelo sensor.
Saída	PNP / Normalmente aberto	Configuração elétrica da saída de sinal.

Dados Mecânicos
Material do invólucro	Aço inoxidável	Material da carcaça para alta resistência em ambientes industriais.
Dimensões	M8 x 1 / L = 27 mm	Formato construtivo para integração em espaços reduzidos.
Grau de proteção	IP 67	Proteção contra ingresso de poeira e umidade.

COMPATIBILIDADE

Comunicação

• Sinal digital on/off (PNP)

Conexões

Elétrica Cabo PUR de 2 metros, 3 fios

Processo Montagem roscada M8x1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com umidade constante	✓	O sensor possui grau de proteção IP 67, adequado contra imersão temporária.
Detecção de alumínio	✓	O sensor detecta metais, porém o fator de correção é de 0,4 para alumínio, reduzindo a distância de detecção.
Ambiente com óleo e fluidos industriais	✓	A carcaça em aço inoxidável e o cabo PUR oferecem boa resistência química.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5368 M8x1 2mm PNP NA

Verificar a compatibilidade do local de instalação com o tamanho M8.
Posicionar o sensor no orifício de montagem, garantindo alinhamento.
Utilizar as porcas de fixação inclusas para prender o sensor na posição desejada.
Conectar o cabo PUR de 3 fios seguindo o diagrama elétrico do manual.
Realizar o ajuste fino da distância em relação ao objeto (distância nominal de 2 mm).
Verificar o LED amarelo de status ao passar um objeto metálico para confirmar a comutação.

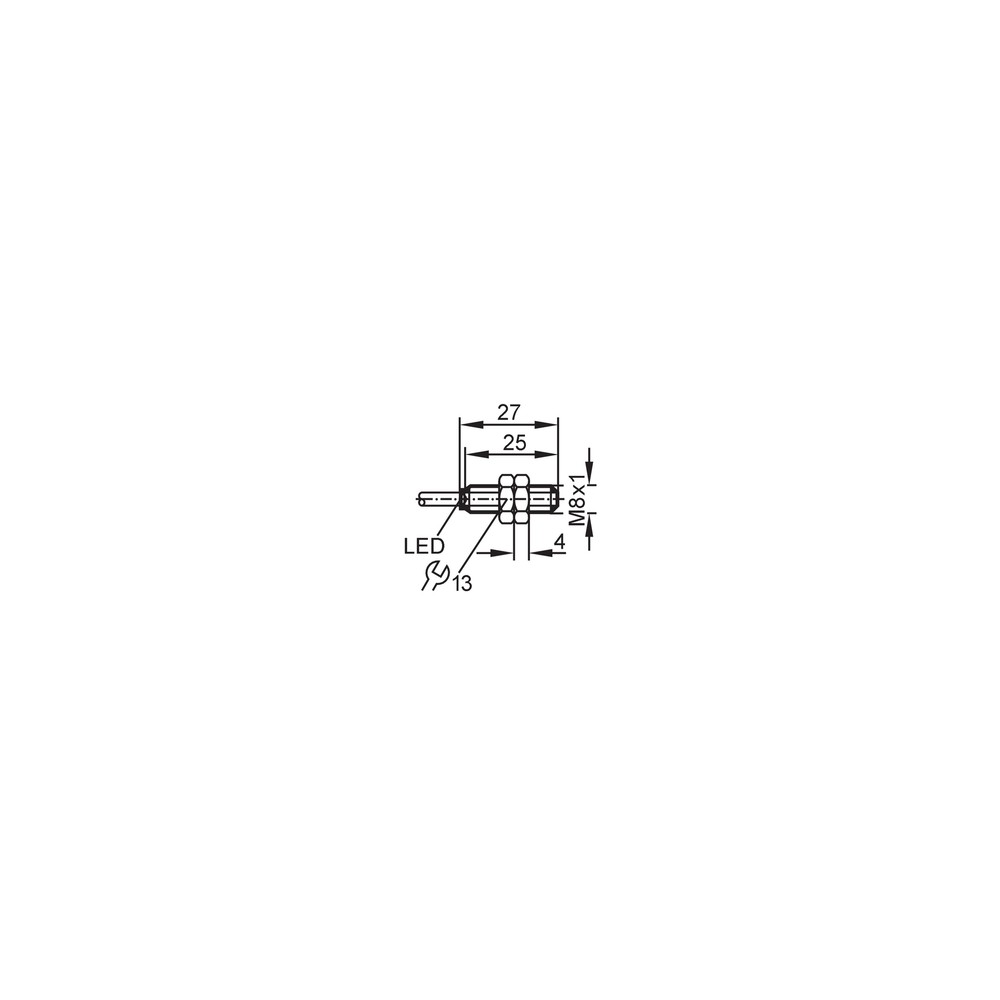

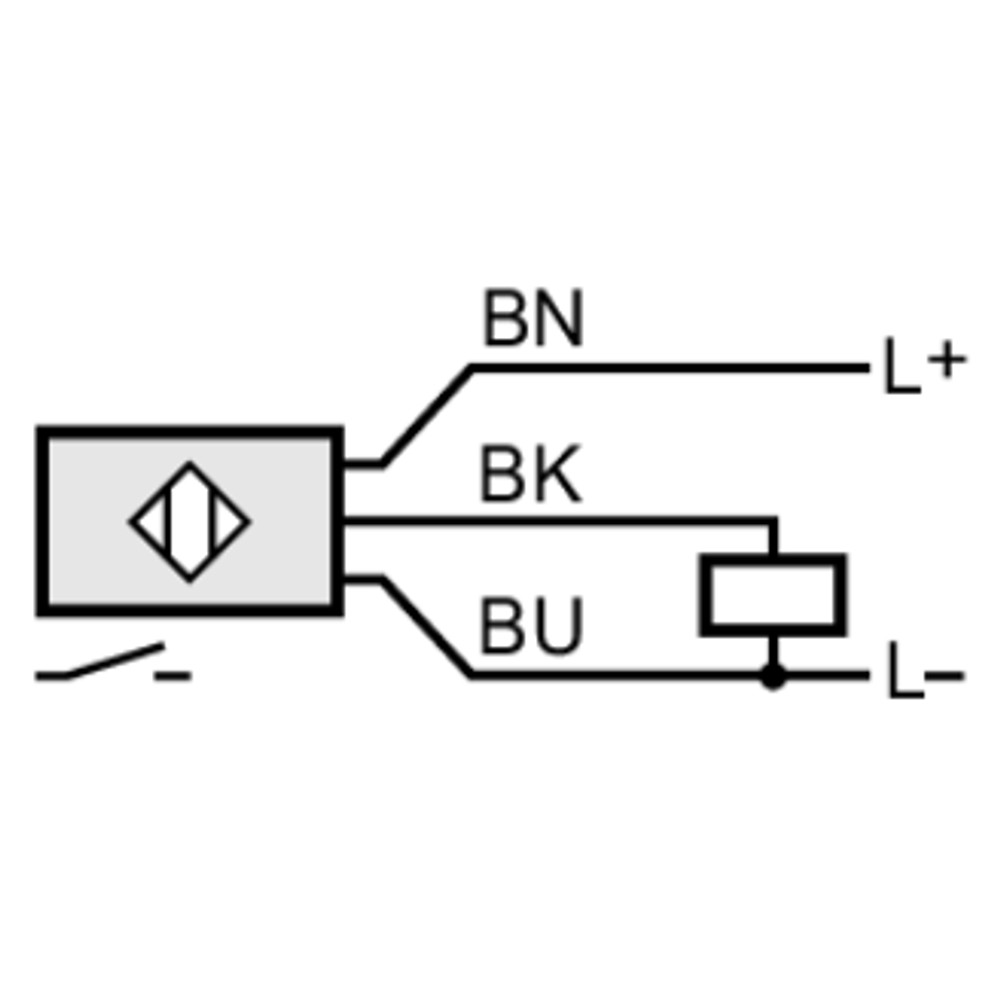

Desenho Dimensional Pinagem

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou oscila	Curto-circuito ou sobrecarga na saída	Verificar a carga conectada e isolar o circuito de saída
Falha na comutação do sinal	Tensão fora da faixa nominal	Medir a tensão nos terminais de alimentação (deve estar entre 10-30V DC)
Dano físico ou falha permanente	Impacto mecânico na face ativa	Inspecionar visualmente a face de detecção LCP
Comutação errática sem objeto presente	Interferência eletromagnética externa	Verificar o cabeamento e a proximidade com fontes de ruído elétrico

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IE5368 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5368 e qual a sua aplicação principal?

O sensor indutivo IE5368 é um componente de automação industrial projetado para detecção sem contato de objetos metálicos em aplicações onde o espaço de montagem é restrito.

O que acompanha o sensor indutivo IE5368 na embalagem?

Sim, o produto acompanha duas porcas de fixação para instalação imediata em suportes ou superfícies de montagem.

Existem restrições de temperatura para o uso deste sensor?

Este sensor não deve ser utilizado em ambientes com temperaturas superiores a 70 °C ou inferiores a -20 °C, pois essas condições excedem as especificações nominais do componente.

Posso usar este sensor para detectar objetos plásticos?

Não é recomendado o uso deste sensor para detecção de materiais não metálicos (como plásticos ou vidro), pois o princípio de funcionamento indutivo exige um alvo metálico para a comutação.

Como diagnosticar uma falha de comutação no sensor IE5368?

O sintoma comum de falha é o sensor não comutar mesmo com a presença do alvo, geralmente causado por curto-circuito ou sobrecarga na saída; verifique o LED de status e a tensão de alimentação.

O que fazer se o LED do sensor não acender?

Se o LED de status estiver desligado, verifique a continuidade do cabo de 2 metros e a correta polaridade da alimentação de 10 a 30V DC.

Como decidir entre este sensor M8 e um modelo M12?

A escolha entre este modelo e um sensor M12 depende exclusivamente do espaço disponível: o IE5368 é otimizado para o padrão M8, ideal para máquinas compactas.

Este produto é vendido em kit ou unidade individual?

Este é um produto de unidade única, otimizado para substituição pontual em linhas de automação sem necessidade de grandes estoques ou cotações complexas.

Quais cuidados são necessários na instalação do sensor?

Certifique-se de que o sensor esteja fixado firmemente e que a face ativa (LCP) não sofra impactos mecânicos diretos durante a operação.

Como funciona o faturamento e a procedência deste sensor?

A origem e o faturamento são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sinal de saída é positivo em relação à carga (Ref.: Saída de comutação PNP).

Normalmente Aberto (NA)

O contato do sensor permanece aberto na ausência do objeto e fecha quando o objeto metálico entra na zona de detecção (Ref.: Função de saída).

IP 67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção IP 67).

Montagem Embutida

Permite que o sensor seja instalado rente à superfície metálica de montagem sem que a carcaça interfira na detecção (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, essencial para evitar instabilidade na comutação (Ref.: Histerese 1...15 % de Sr).
