Sensor Indutivo IFM IE5366

Pré-visualizar: IE5366 IFM - Sensor Indutivo IFM Detecção de objetos M8 2mm PNP NA

IE5366 IFM - Sensor Indutivo IFM Detecção de objetos M8 2mm PNP NA

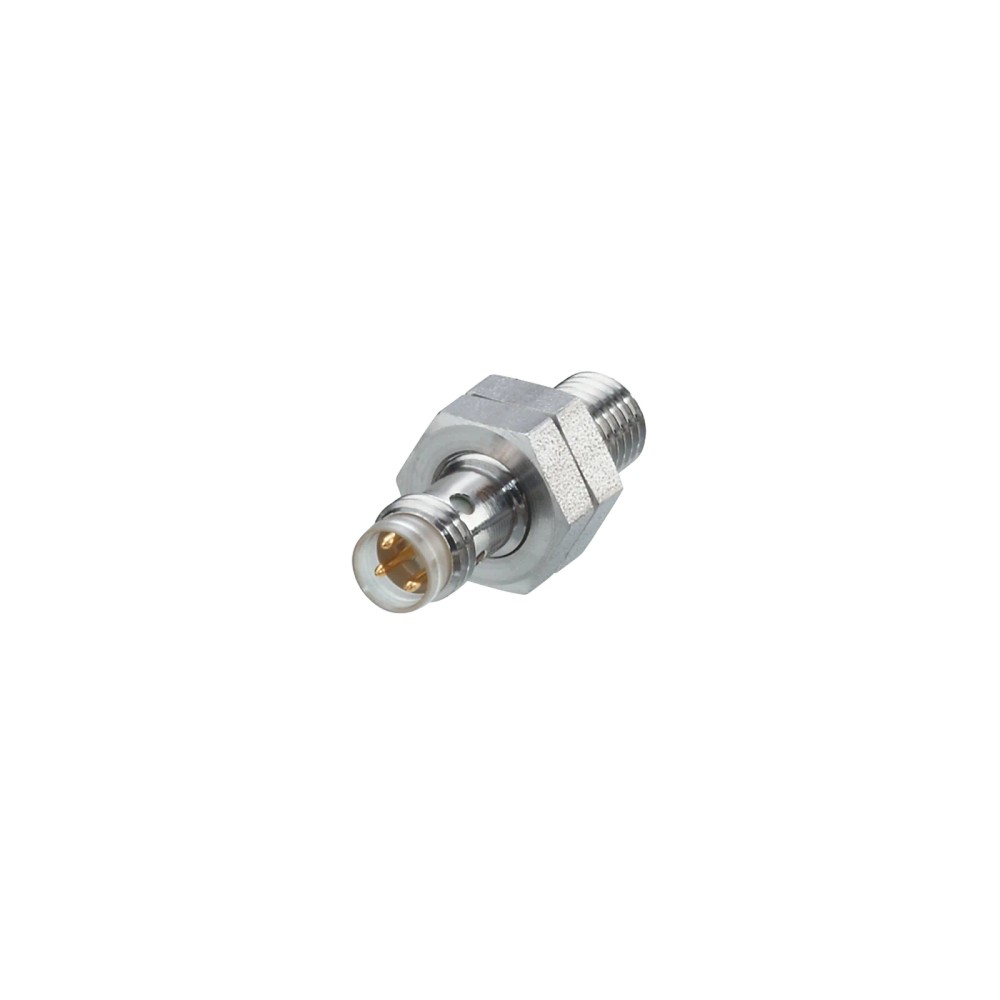

Imagem meramente ilustrativa

R$ 772,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5366
EAN: 4021179085526
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M8...mais

Fechar menu

Saiba mais sobre: "IE5366 IFM - Sensor Indutivo IFM Detecção de objetos M8 2mm PNP NA"

Destaques do Produto

Tipo de Conexão

Alcance

2 mm

Saída

PNP

Formato

M8x1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5366 - M8, 2mm, PNP, NA

O IE5366 é um sensor indutivo compacto projetado para detecção precisa de objetos metálicos em linhas de montagem e máquinas automatizadas. Com corpo M8 robusto, oferece alcance de detecção de 2 mm em montagem embutida e operação confiável via saída PNP normalmente aberta. É a solução ideal para controle de posição e contagem em ambientes industriais com restrição de espaço.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IE5366
Marca	IFM
Tipo	Sensor indutivo
Diâmetro	M8
Alcance	2 mm
Saída	PNP NA
Frequência	800 Hz
Proteção	IP65/IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas
Contagem de objetos em esteiras
Posicionamento de precisão em máquinas operatrizes
Controle de fim de curso em espaços reduzidos

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos
Aplicações com temperatura ambiente fora da faixa -25...70 °C
Ambientes com interferência eletromagnética extrema sem blindagem adequada

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras
Monitoramento de posição de atuadores pneumáticos
Contagem de componentes metálicos em sistemas rotativos
Automação em máquinas de embalagem e montagem

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5366 - M8, 2mm, PNP, NA, verifique estes pontos:

Quando utilizar o IE5366

Indicado para aplicações que exigem detecção de materiais metálicos ferrosos e não ferrosos em espaços reduzidos, utilizando interface padrão M8 e tensão DC.

Quando buscar outra opção

Se a aplicação exigir detecção de objetos não metálicos, distâncias superiores a 2 mm ou se o ambiente possuir temperaturas extremas fora do range de -25 a 70°C.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Tipo de alimentação necessária para operação.
Saída	PNP	Lógica de chaveamento da saída elétrica.
Função de saída	Normalmente aberto	Estado do sinal quando nenhum objeto está presente.

Faixa de Medição
Alcance de detecção	2 mm	Distância nominal de atuação do sensor.
Montagem	Embutido	Instrução de instalação para não interferir no campo magnético.

Dados Mecânicos
Dimensões	M8 x 1 / L = 30 mm	Dimensões físicas para encaixe mecânico.
Grau de proteção	IP 65, IP 67	Resistência à entrada de contaminantes.
Temperatura ambiente	-25...70 °C	Limite de operação térmica.

COMPATIBILIDADE

Comunicação

• Digital I/O (3-fios)

Conexões

Elétrica M8, 3 pinos

Processo M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	Tecnologia indutiva otimizada para metais.
Detecção de plástico ou madeira	✗	Indutivos não detectam materiais não condutivos.
Ambientes com umidade/lavagem	✓	Grau de proteção IP67 quando instalado corretamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5366 - M8, 2mm, PNP, NA

Verifique a compatibilidade elétrica da tensão de alimentação.
Posicione o sensor no suporte mecânico M8.
Aparafuse o conector M8 garantindo vedação adequada.
Verifique o alinhamento com o alvo metálico (máx 2mm).
Realize o teste de comutação observando o sinal no CLP.
Aperte as porcas de fixação para evitar vibração.

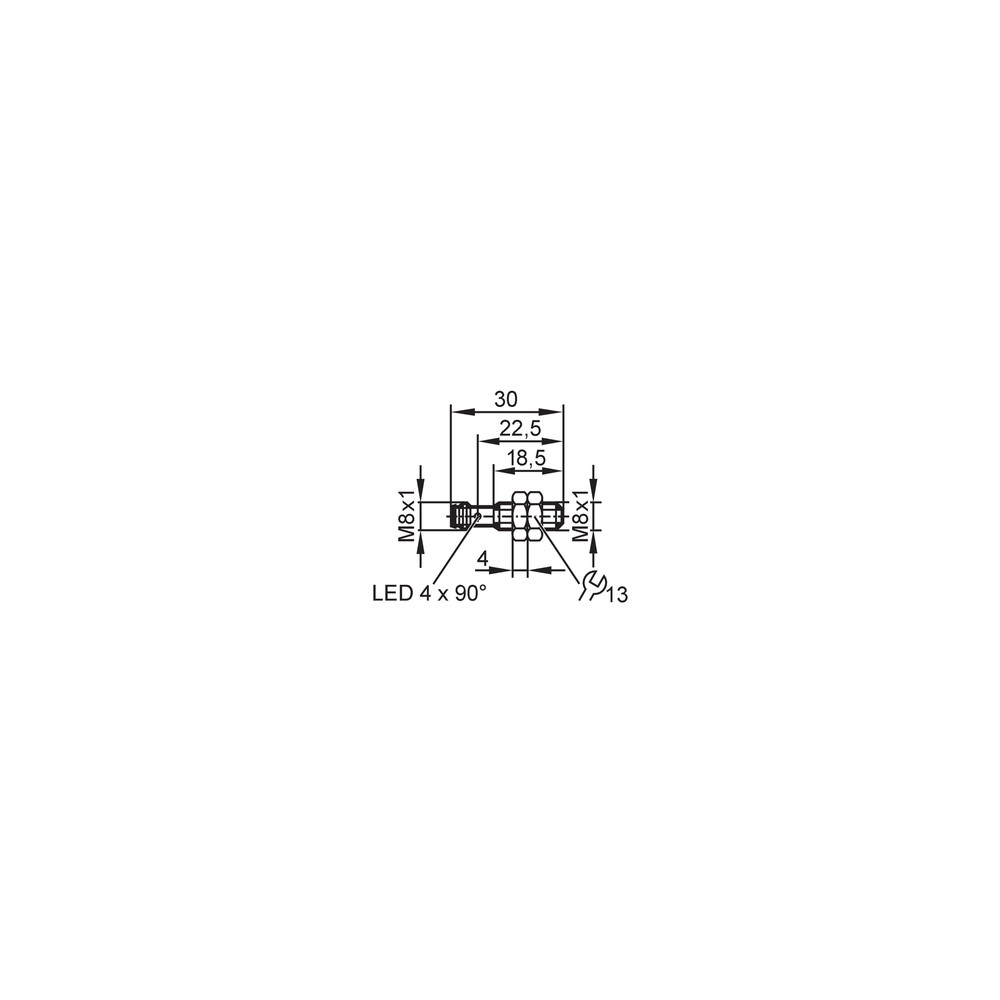

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor inoperante ou comportamento errático.	Tensão de alimentação incorreta ou fora da faixa permitida.	Medir a tensão nos pinos do conector com um multímetro.
LED indicativo de status falhando ou ausente.	Curto-circuito na carga ou sobrecarga na saída.	Verificar se a corrente de carga está dentro do limite especificado.
Não há sinal de comutação na presença do alvo.	Distância excessiva do alvo metálico.	Medir a distância entre a face do sensor e o alvo (máx 2mm).
Sinal intermitente ou ruído elétrico.	Conector M8 frouxo ou corrosão nos pinos.	Inspecionar visualmente o conector e verificar o torque de aperto.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IE5366 (Datasheet) Desenho em Escala M8 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IE5366 e qual sua principal função?

O IE5366 é um sensor indutivo M8 com 2 mm de alcance de detecção, operando com saída PNP normalmente aberta para detecção de metais.

Este sensor é compatível com sistemas de CLP padrão?

Sim, este sensor é projetado para integração em sistemas de automação industrial que utilizam conexão padrão M8 de 3 fios.

Posso utilizar este sensor para detectar madeira ou plástico?

Não, este sensor não detecta materiais não metálicos como plásticos, madeira ou líquidos sem invólucro metálico. Para esses materiais, deve-se optar por sensores capacitivos.

Este sensor detecta objetos a mais de 2 mm de distância?

Não, este modelo possui um alcance nominal de 2 mm. Se sua aplicação exige detecção a distâncias maiores, você precisará de sensores com alcance estendido.

O que fazer se o LED do sensor não acender ao aproximar um objeto?

Geralmente indica curto-circuito na carga ou quebra de cabo; verifique a continuidade do cabo e as conexões elétricas.

Por que o sensor não está sinalizando a detecção de objetos?

Provavelmente o objeto metálico está fora da distância de comutação ou o sensor está desajustado; verifique o alinhamento e a distância entre a face sensora e o alvo.

Devo escolher PNP ou NPN para meu painel de controle?

Este modelo possui saída PNP NA. Se o seu CLP exige sinal NPN, este sensor não será compatível eletricamente sem um conversor de sinal.

O kit de instalação acompanha este sensor?

Este é um sensor individual. Kit de instalação ou cabos de conexão M8 devem ser adquiridos separadamente, conforme a necessidade do seu layout.

Quais cuidados devo ter na instalação física do sensor?

Certifique-se de não exceder o torque de aperto da rosca M8 para não danificar o corpo do sensor e utilize conectores com vedação IP67 para garantir a proteção contra umidade.

Qual a procedência deste sensor?

A IFM Electronic fabrica este sensor, garantindo a procedência técnica e conformidade com os padrões industriais especificados na folha de dados.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de campos eletromagnéticos sem contato físico. (Ref.: Catálogo IFM)

PNP

Tipo de saída de transistor que comuta o sinal positivo (positivo-negativo-positivo). (Ref.: Dados Elétricos)

Montagem Embutida

Instalação onde a face sensora pode ser montada nivelada com o material metálico circundante. (Ref.: Alcance de detecção)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)

Frequência de Comutação

Número máximo de ciclos de detecção que o sensor pode realizar por segundo. (Ref.: 800 Hz)
