Sensor Indutivo IFM IE5351 M8 3mm PNP/NPN

Pré-visualizar: IE5351 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN

IE5351 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN

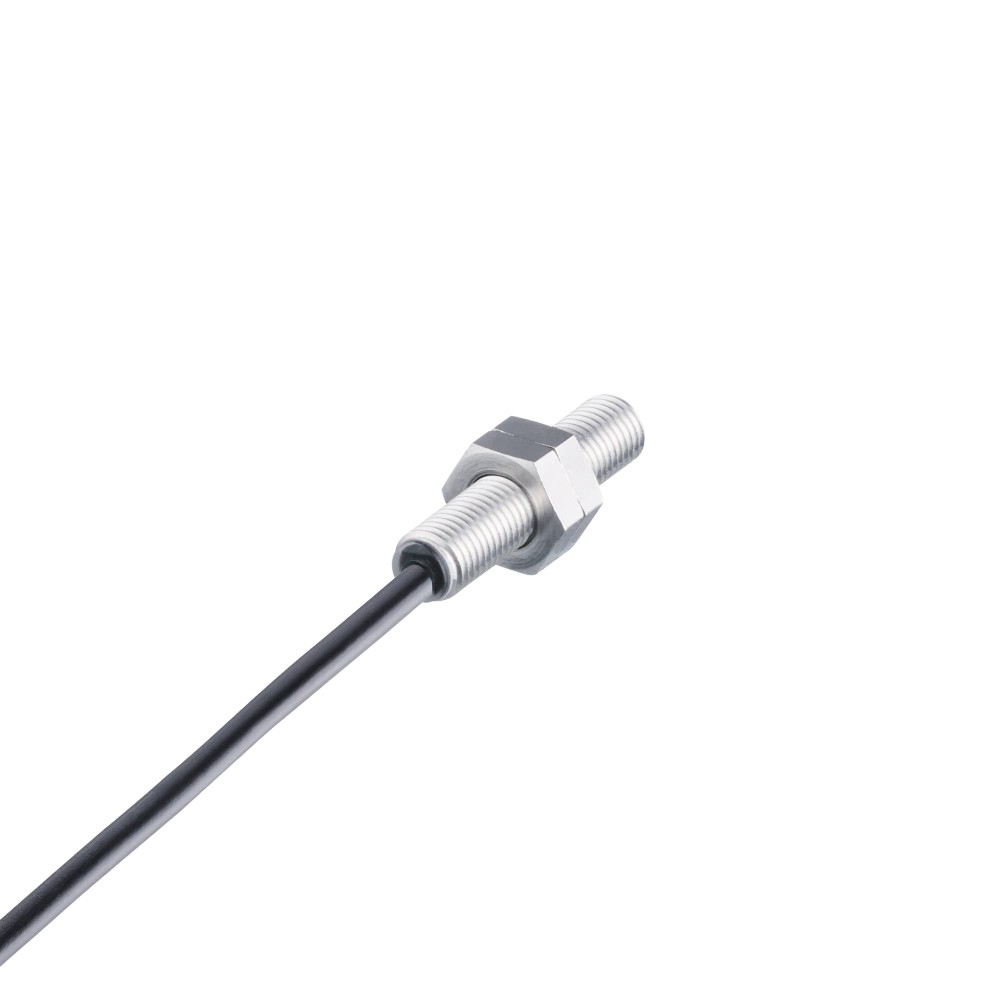

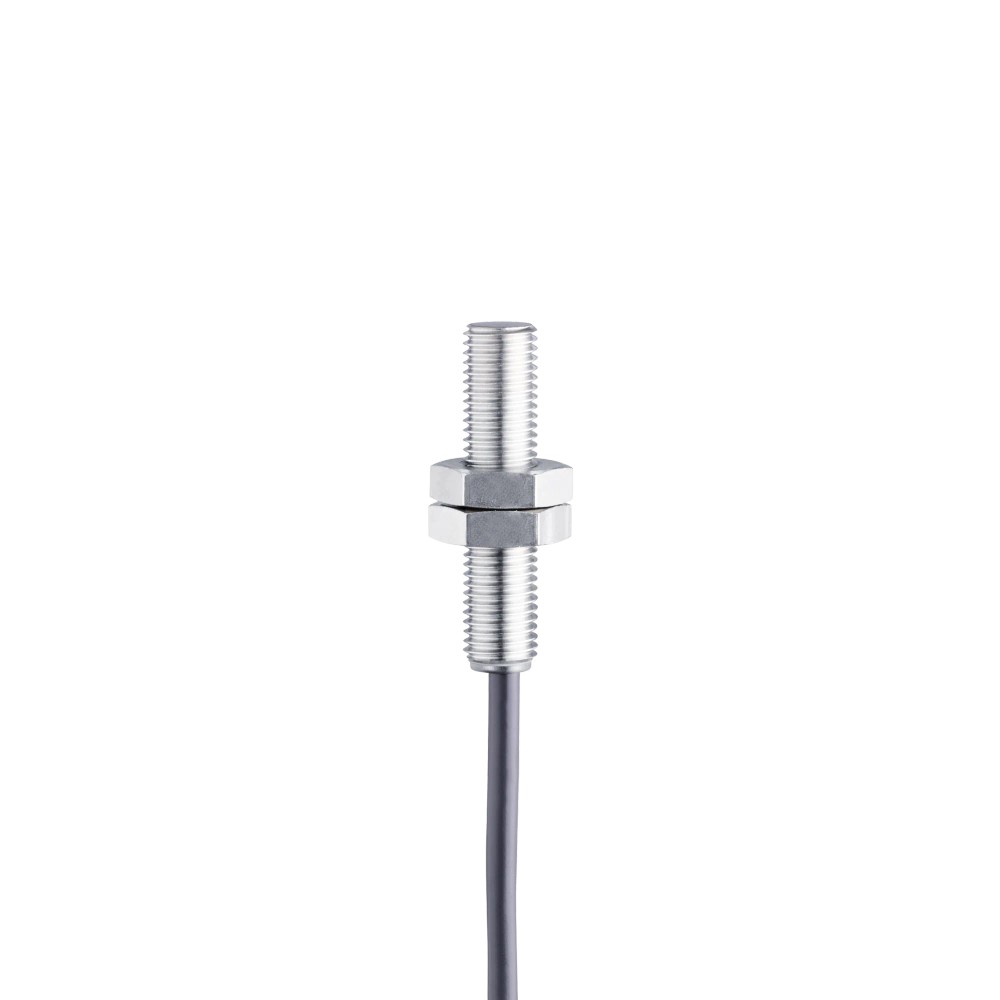

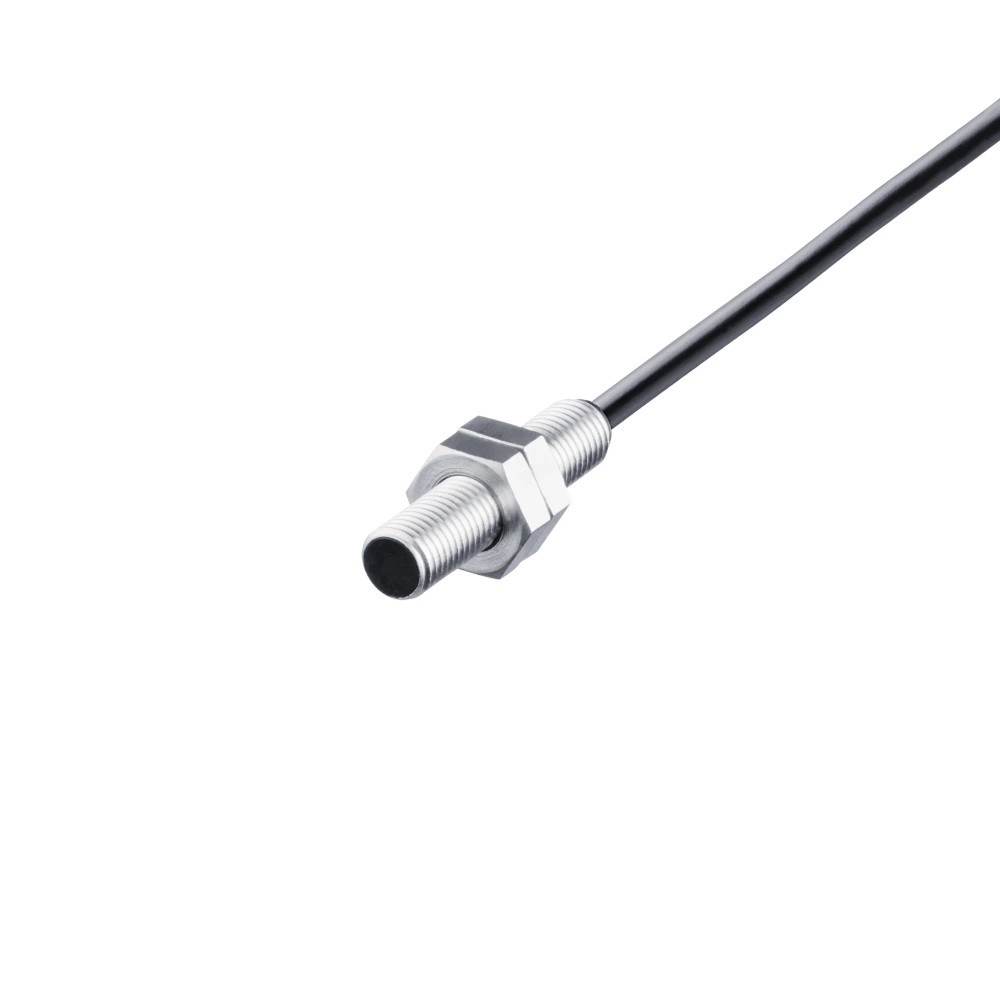

Imagem meramente ilustrativa

R$ 772,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5351
EAN: 4021179085373
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 3...mais

Fechar menu

Saiba mais sobre: "IE5351 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN"

Destaques do Produto

Alcance de detecção

3 mm; distância real de comutação: 3 ± 10% mm

Tipo de montagem

Embutido

Saída de comutação

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

Cabo PVC de 0,3 m com conector M12, codificação A, 4 contatos

Proteção e ambiente

IP 67; 0...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5351, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN

O IFM IE5351 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação, inclusive em espaços de instalação estreitos. Possui montagem embutida, distância real de comutação de 3 ± 10% mm e saída normalmente aberta PNP/NPN. Opera com alimentação de 10 a 30 V DC e tem conexão elétrica por cabo PVC de 0,3 m com conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M8 x 1
Comprimento	36 mm
Alcance de detecção	3 mm
Montagem	Embutido
Saída	PNP/NPN, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	Cabo PVC de 0,3 m e conector M12, codificação A, 4 contatos
Grau de proteção	IP 67
Temperatura ambiente	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação com detecção indutiva de objetos metálicos.
Instalações com espaço reduzido que aceitem corpo roscado M8 x 1 e montagem embutida.
Sistemas DC cuja alimentação esteja entre 10 e 30 V e cuja entrada aceite saída PNP/NPN normalmente aberta.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 3 mm ou distância de trabalho além de 0...2,4 mm.
Instalações cuja temperatura ambiente fique fora da faixa de 0...60 °C indicada para o produto.
Sistemas que não aceitem alimentação DC de 10...30 V ou saída normalmente aberta PNP/NPN.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais e de automação industrial, inclusive em condições de instalação estreitas.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou dispositivos de automação, desde que o alvo e a montagem atendam ao alcance, à distância de trabalho e aos fatores de correção especificados. A aplicação concreta deve ser validada no local.
A operação deve respeitar a alimentação de 10...30 V DC, a temperatura ambiente indicada de 0...60 °C e os limites elétricos da saída. A ficha não declara uma aplicação específica por máquina ou material.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5351, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IE5351

Quando a aplicação requer sensor indutivo compacto M8 x 1, montagem embutida, alcance de detecção de 3 mm e saída normalmente aberta PNP/NPN. Confirme que a alimentação e a entrada do sistema são compatíveis com os dados elétricos do sensor.

Avalie outra especificação

Busque outra opção se a aplicação exigir alcance maior que 3 mm, distância de trabalho acima de 0...2,4 mm, temperatura fora de 0...60 °C ou uma função de saída diferente. A ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM (ifm electronic)	Identificação do fabricante indicada no anúncio e no cadastro do produto.
Modelo / SKU / part number	IE5351	Código de identificação do sensor.
GTIN	4021179085373	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Aplicações industriais e automação industrial; condições de instalação estreitas	Aplicação declarada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção	III	Classe indicada na ficha.
Consumo de corrente	< 10 mA	Informado apenas para operação em 3 fios.
Corrente residual máxima	0,5 mA	Informada somente para operação com 2 fios.
Corrente de saída mínima	2 mA	Informada somente para operação com 2 fios.
Queda de tensão máxima da saída de comutação DC	2,8 V	Limite indicado para a saída DC.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito especificada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada na ficha.
EMC	EN 60947-5-2	Norma de referência informada para EMC.

Saída e comutação
Função elétrica / saída de comutação	PNP/NPN	Tipos de saída informados para o sensor.
Função de saída	Normalmente aberto	Estado funcional da saída informado no anúncio e na ficha.
Número de fios	2 fios; 3 fios	Modos de operação indicados nos dados do anúncio e nas condições elétricas da ficha.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para DC.
Variação no ponto de comutação	-10...10% de Sr	Variação indicada em relação à distância real de comutação Sr.

Detecção e desvios
Alcance de detecção	3 mm	Valor nominal indicado para a detecção.
Distância real de comutação Sr	3 ± 10% mm	Valor real de comutação e tolerância especificados.
Distância de trabalho	0...2,4 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15% de Sr	Faixa de histerese relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção especificados por material; considerar ao avaliar a detecção.

Conexões elétricas
Conexão elétrica - cabo	Cabo PVC preto de 0,3 m; Ø 3,4 mm; 3 x 0,14 mm²	Construção e dimensões do cabo informadas na ficha.
Conexão elétrica - conector	1 x M12; codificação A; 4 contatos; bloqueio rotatório	Especificação do conector elétrico.
Tipo de conexão no anúncio	Cabo PVC de 0,3 m; conexão M12	Descrição da conexão apresentada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	0...60 °C	Faixa de operação indicada na ficha principal.
Temperatura ambiente, certificado UL Ta	-25...70 °C	Faixa associada especificamente à certificação UL Ta; não substitui a faixa de temperatura ambiente geral informada.
Grau de proteção	IP 67	Grau de proteção declarado na ficha.
Número de aprovação UL	A057	Identificação de aprovação indicada na ficha.
Número do arquivo UL	E174191	Número de arquivo de aprovação informado.

Dados mecânicos
Designação da rosca	M8 x 1	Dimensão da conexão mecânica roscada.
Dimensões	M8 x 1; comprimento L = 36 mm	Dimensões gerais indicadas no anúncio.
Tipo de montagem	Embutido	Montagem especificada para o sensor.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP preto; porcas de fixação: latão	Materiais dos componentes conforme ficha.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Limites de torque informados; consultar o desenho/datasheet para identificar as referências A e B.
Peso	31,2 g	Peso indicado no cadastro do produto.
Acessórios incluídos	2 porcas de fixação	Material incluído informado na ficha.

Displays e elementos de operação
Indicador	1 LED amarelo de status de chaveamento	Indicação visual de estado especificada.

Dados de confiabilidade
MTTF	1517 anos	Valor informado no cadastro do produto; não representa período de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP/NPN.

Conexões

Elétrica Alimentação de 10...30 V DC. Cabo PVC preto de 0,3 m, 3 x 0,14 mm², com conector M12, codificação A, 4 contatos e bloqueio rotatório. Saída normalmente aberta PNP/NPN; corrente constante máxima da saída: 100 mA. Consulte o datasheet para a atribuição dos contatos antes da ligação.

Processo Conexão mecânica roscada M8 x 1; sensor de montagem embutida. Não é indicada conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de automação alimentada em 10...30 V DC e compatível com saída de comutação PNP/NPN normalmente aberta	✓	A faixa de alimentação e o tipo de saída correspondem aos dados informados para o IE5351; verificar também a corrente máxima de saída de 100 mA.
Instalação que aceite sensor roscado M8 x 1, montagem embutida e detecção dentro dos limites informados	✓	A construção é M8 x 1, com montagem embutida, alcance de detecção de 3 mm e distância de trabalho de 0...2,4 mm.
Sistema que exige protocolo de comunicação digital específico	✗	A ficha não especifica protocolo digital; informa saída de comutação PNP/NPN.
Ambiente com temperatura fora de 0...60 °C	✗	A faixa de temperatura ambiente informada para o produto é 0...60 °C.
Aplicação que demanda corrente contínua na saída acima de 100 mA	✗	A corrente constante máxima indicada para a saída de comutação DC é 100 mA.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5351, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN

Confirme se a aplicação requer sensor indutivo M8 x 1, montagem embutida e alcance compatível com os limites da ficha.
Verifique se o local de instalação permite acomodar o corpo com comprimento de 36 mm e o cabo de 0,3 m com conector M12.
Instale o sensor respeitando as referências de montagem e os torques máximos indicados no datasheet; identifique as referências A e B antes de aplicar os valores de torque.
Conecte a alimentação DC dentro da faixa de 10...30 V e confirme no datasheet a atribuição dos contatos do conector antes de energizar.
Verifique se a entrada conectada aceita saída normalmente aberta PNP/NPN e respeite o limite de corrente constante de 100 mA.
Após a instalação, aproxime o alvo dentro da distância de trabalho especificada e confira o chaveamento pela entrada do sistema e pelo LED amarelo de status.

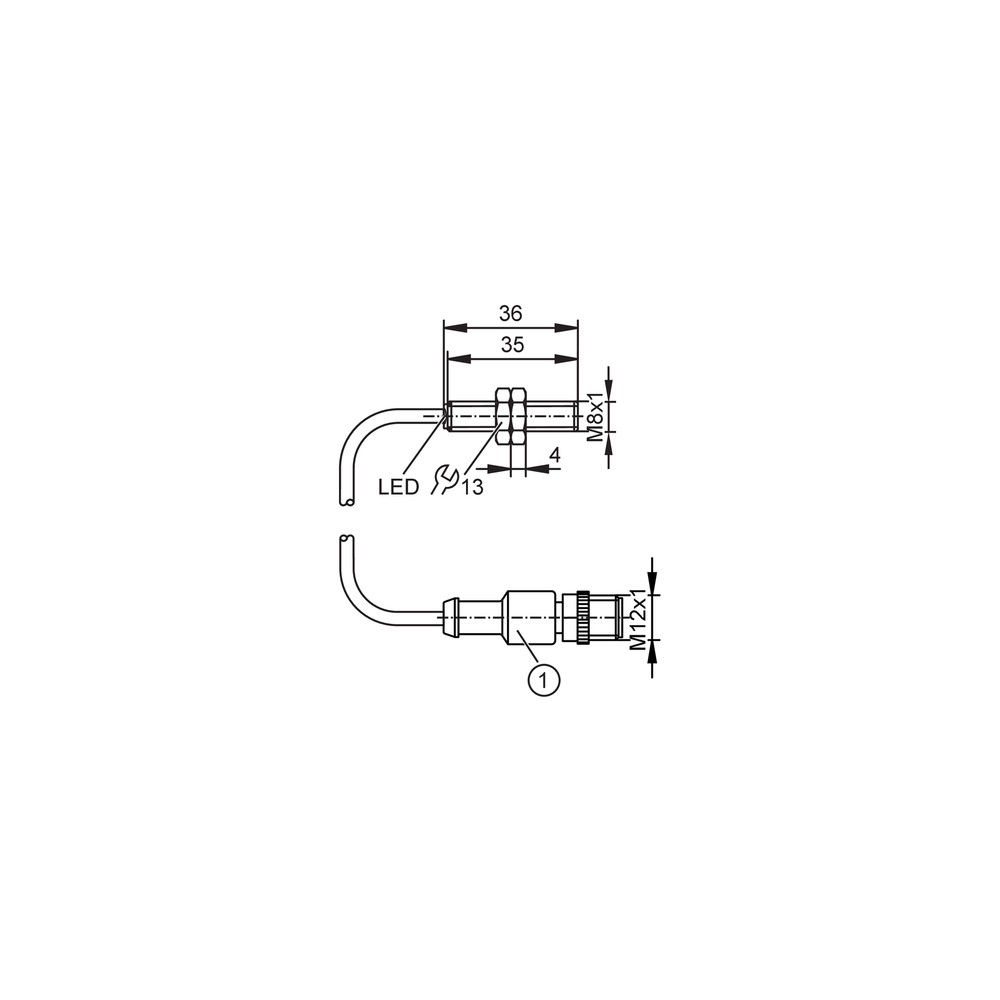

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora da faixa, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais e confirme 10...30 V DC; confira a ligação pelo datasheet e teste a posição do alvo dentro de 0...2,4 mm.
A entrada do controlador não reconhece o estado do sensor.	Incompatibilidade entre a saída PNP/NPN normalmente aberta e o tipo de entrada, ou atribuição incorreta dos contatos.	Confirme o tipo de entrada do controlador e consulte o esquema de conexão do datasheet para validar os contatos do M12.
O chaveamento ocorre a uma distância diferente da esperada.	Alvo fora da distância especificada ou fator de correção do material diferente do valor de referência.	Meça a distância entre sensor e alvo e compare o material do alvo com os fatores de correção especificados na ficha.
A saída deixa de operar ou apresenta comportamento irregular sob carga.	Corrente da carga acima do limite da saída, curto-circuito ou queda de tensão na saída.	Verifique a corrente da carga, que não deve exceder 100 mA de corrente constante, e inspecione a ligação e a queda de tensão da saída, cujo máximo indicado é 2,8 V.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IE5351 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5351 e para que tipo de sistema ele serve?

É um sensor indutivo para aplicações industriais e de automação. A ficha também o indica para condições de instalação estreitas.

Que tipo de saída e alimentação preciso ter no meu sistema?

O sensor tem saída normalmente aberta PNP/NPN e opera com alimentação de 10...30 V DC. A entrada conectada deve aceitar a configuração de saída utilizada.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não há indicação de outros acessórios incluídos.

Ele funciona se eu precisar detectar a mais de 3 mm?

A ficha informa alcance de detecção de 3 mm e distância de trabalho de 0...2,4 mm. Para uma distância superior, selecione um sensor cuja ficha confirme o alcance necessário.

Posso usar este sensor fora de 0...60 °C?

A faixa de temperatura ambiente indicada é 0...60 °C. A ficha também traz um valor de -25...70 °C associado à certificação UL Ta, que não deve ser interpretado como substituição automática da faixa de operação geral.

O sensor acende o LED, mas o controlador não detecta a saída. O que verifico?

Confira se a entrada do controlador é compatível com PNP ou NPN e se a saída normalmente aberta está ligada conforme o esquema do datasheet. Verifique também a atribuição dos contatos do conector M12.

O sensor não detecta o alvo; devo trocar a peça?

Antes da troca, confirme a alimentação de 10...30 V DC, a ligação, a distância entre o sensor e o alvo e o material detectado. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

É melhor comprar um kit ou este sensor avulso?

A ficha informa embalagem de 1 peça e inclui 2 porcas de fixação. Não há dados de kit ou de conjuntos alternativos para comparar.

Como escolher entre este modelo e outro sensor indutivo?

Escolha o IE5351 quando forem compatíveis a montagem M8 x 1 embutida, a detecção de 3 mm, a saída normalmente aberta PNP/NPN e a alimentação de 10...30 V DC. Para outros requisitos, compare os dados técnicos do modelo alternativo com os limites da aplicação.

Que cuidado devo ter ao instalar o sensor?

Consulte o datasheet para a atribuição dos contatos do M12 e para identificar as referências dos torques máximos de aperto. Depois da ligação, verifique o chaveamento e o LED amarelo de status.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha o identifica como sensor indutivo. (Ref.: Tipo de produto)

Montagem embutida

Configuração de montagem especificada para instalação do sensor. (Ref.: Tipo de montagem)

PNP/NPN

Tipos de saída de comutação indicados para o sensor; a entrada do sistema deve ser compatível com a configuração utilizada. (Ref.: Função elétrica)

Distância real de comutação (Sr)

Valor de comutação especificado com tolerância para o sensor. (Ref.: Distância real de comutação Sr: 3 ± 10% mm)

Grau de proteção IP

Classificação de proteção do invólucro indicada pela ficha do produto. (Ref.: Proteção IP: IP 67)
