Sensor Indutivo IFM IE5350 M8 5mm

Pré-visualizar: IE5350 IFM - Sensor Indutivo IFM Automação Industrial M8 5mm PNP/NPN

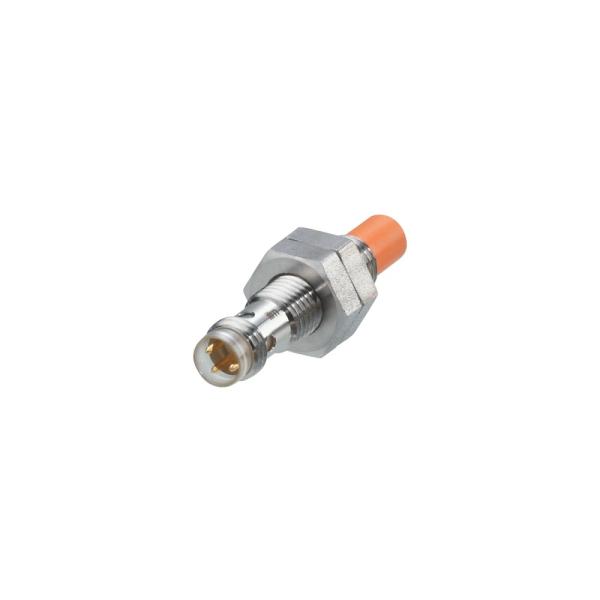

IE5350 IFM - Sensor Indutivo IFM Automação Industrial M8 5mm PNP/NPN

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5350
EAN: 4021179085366
NCM do produto: 85365090

Destaques do Produto Diâmetro M8...mais

Fechar menu

Saiba mais sobre: "IE5350 IFM - Sensor Indutivo IFM Automação Industrial M8 5mm PNP/NPN"

Destaques do Produto

Diâmetro

Alcance

5 mm

Montagem

Não embutido

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

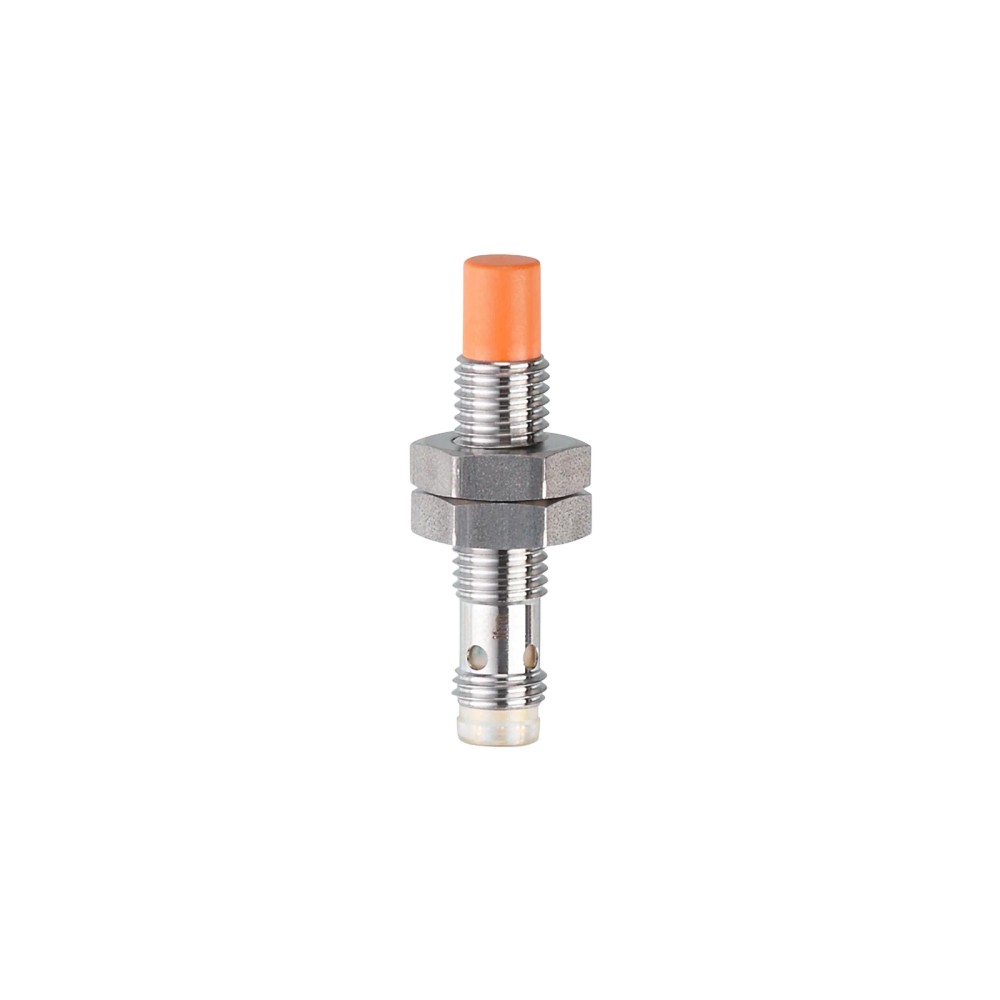

Sobre o Sensor Indutivo IFM IE5350 M8x1 5mm PNP/NPN

O sensor indutivo IFM IE5350 é um componente industrial de alta precisão com carcaça metálica M8, projetado para detectar objetos metálicos sem contato. Com alcance de 5mm, este modelo não embutido oferece alta confiabilidade em aplicações de automação com espaço reduzido. Sua eletrônica versátil suporta operação PNP/NPN, facilitando a integração em diferentes sistemas de controle.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IE5350
Alcance	5 mm
Montagem	Não embutido
Saída	PNP/NPN
Grau de Proteção	IP65/IP67
Conexão	M8
Tensão	10-30V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com restrição de espaço (carcaça M8).
Detecção de presença de peças metálicas ferrosas e não ferrosas em linhas de montagem.
Aplicações que exigem configuração de saída flexível (PNP/NPN).

⚠ Considere outro se precisa de:

Instalações onde o sensor será embutido (faceado) diretamente em material metálico (risco de detecção constante).
Ambientes com temperaturas operacionais fora da faixa de 0 a 60 °C.
Uso em submersão contínua em condições não compatíveis com IP67.

APLICAÇÕES E USO

Monitoramento de posição em esteiras transportadoras automatizadas.
Detecção de fim de curso em cilindros pneumáticos e mecanismos robóticos.
Contagem de peças metálicas em linhas de produção de alta velocidade.
Aplicações em condições de montagem estreitas onde o diâmetro M8 é obrigatório.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5350 M8x1 5mm PNP/NPN, verifique estes pontos:

Quando escolher o IE5350

Escolha este modelo quando precisar de uma detecção precisa de objetos metálicos em distâncias de até 5 mm em espaços confinados (rosca M8).

Quando buscar alternativa

Busque outro modelo se a sua aplicação exigir montagem embutida (faceada com metal) ou se necessitar de detecção de materiais não ferrosos/plásticos.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Tecnologia de detecção
Alcance de detecção	5 mm	Distância nominal
Tipo de montagem	Não embutido	Instrução de instalação física

Dados Elétricos
Tensão de operação	10...30 DC V	Limite de tensão
Função de saída	Normalmente fechado (NF)	Lógica de comutação
Configuração	PNP/NPN	Flexibilidade de sinal
Frequência de comutação	600 Hz	Velocidade de resposta

Dados Mecânicos
Dimensões	M8 x 1 / L = 40 mm	Geometria do invólucro
Materiais	Aço inoxidável 1.4401 (316)	Construção mecânica
Grau de proteção	IP 65 / IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• Sinal binário (Nível de tensão DC)

Conexões

Elétrica Conector M8, 3 pinos

Processo Rosca M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada digital DC	✓	Tensão e corrente compatíveis com padrões industriais padrão 24V.
Ambiente com presença de fluidos	✓	Grau de proteção IP67 garante operação segura com respingos.
Detecção de objetos plásticos	✗	Sensor indutivo é restrito a materiais metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5350 M8x1 5mm PNP/NPN

Limpe o local de instalação garantindo que não haja resíduos metálicos próximos à área de detecção.
Insira o sensor no suporte de montagem e posicione as porcas de fixação.
Aperte as porcas cuidadosamente, respeitando o torque máximo de 2 Nm para a face ativa.
Certifique-se de que a montagem seja 'não embutida' (face livre de metal).
Conecte o cabo M8 garantindo que o conector esteja totalmente aparafusado para vedação IP67.
Verifique o LED amarelo de status ao aproximar um objeto metálico.

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga (LEDs apagados) e não comuta.	Falha na fonte de alimentação ou cabo desconectado.	Verificar tensão (10-30V DC) e continuidade do cabeamento M8.
O sensor não detecta o alvo.	Objeto fora do alcance ou material não metálico.	Confirmar que o objeto é metálico e está a menos de 5mm da face.
O sensor permanece ativo ou inativo permanentemente.	Instalação inadequada (embutido em material metálico).	Verificar se a zona livre ao redor da face ativa está desobstruída.
Comutação intermitente.	Vibração mecânica excessiva.	Verificar o aperto das porcas de fixação e suporte do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IE5350 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5350?

O IE5350 é um sensor indutivo industrial de 8mm (M8x1) projetado para a detecção sem contato de objetos metálicos em máquinas e sistemas de automação.

Quais são os requisitos de compatibilidade elétrica deste sensor?

Sim, ele é compatível com entradas PNP e NPN e opera com tensão de 10 a 30V DC.

Este sensor detecta objetos de plástico ou madeira?

Não, este sensor indutivo detecta exclusivamente materiais metálicos. Ele não é adequado para detectar plástico, madeira, vidro ou líquidos diretamente.

Posso instalar este sensor de forma embutida (faceada)?

Não, a montagem 'não embutida' requer uma zona livre ao redor da face ativa do sensor. Tentar embutir totalmente este modelo pode causar comutações falsas ou falhas operacionais.

O sensor não está comutando, o que pode ser?

O sintoma geralmente é a ausência de sinal de saída (LEDs apagados). A causa provável é a falta de alimentação ou rompimento do cabo.

Como diagnosticar falhas no sensor antes de trocá-lo?

Verifique primeiro a tensão de alimentação no conector M8 (deve estar entre 10-30V DC) e confirme se a distância do objeto metálico está dentro da faixa de 0 a 4,05 mm.

Como este modelo se compara a sensores de montagem embutida?

Este modelo é ideal para instalações estreitas e detecção de longo alcance (5mm) com corpo M8. Se sua aplicação exige faceamento no metal, considere um modelo com montagem embutida.

Quais acessórios acompanham o produto?

O sensor acompanha 2 porcas de fixação necessárias para a instalação em painéis ou suportes.

Quais os cuidados na instalação do IE5350?

A instalação requer a fixação através das porcas inclusas, respeitando o torque máximo de 2 Nm para a face de 5mm, evitando danos mecânicos ao invólucro de aço inoxidável.

Qual a procedência deste componente?

O IE5350 é um componente original da IFM, fabricante com sede e operações de suporte técnico global, garantindo conformidade com normas técnicas industriais.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico (Ref.: Princípio de detecção).

PNP/NPN

Configuração da saída elétrica. O IE5350 permite operar com ambas as lógicas dependendo da fiação (Ref.: Função elétrica).

Não Embutido

Tipo de montagem onde a face sensível deve ficar livre de metal circundante para garantir a precisão da detecção (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida em 1...20% de Sr neste modelo (Ref.: Estabilidade de comutação).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).
