Sensor Indutivo IFM IE5349

Pré-visualizar: IE5349 IFM - Sensor Indutivo IFM Detecção de presença e posição M8, 3mm, PNP/NPN, NC

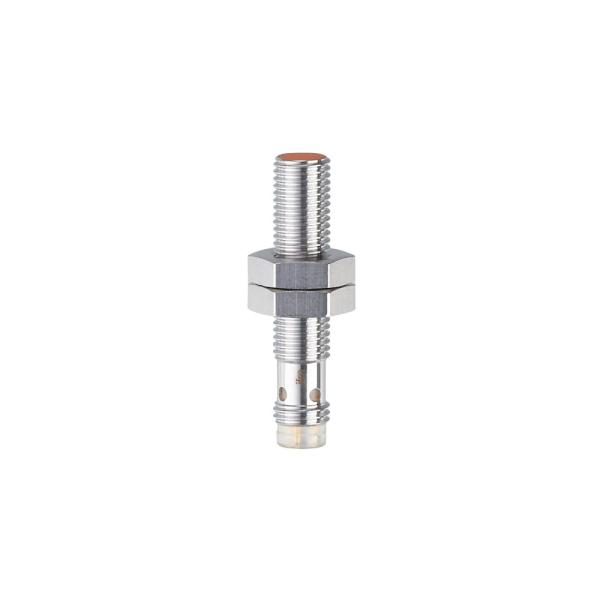

IE5349 IFM - Sensor Indutivo IFM Detecção de presença e posição M8, 3mm, PNP/NPN, NC

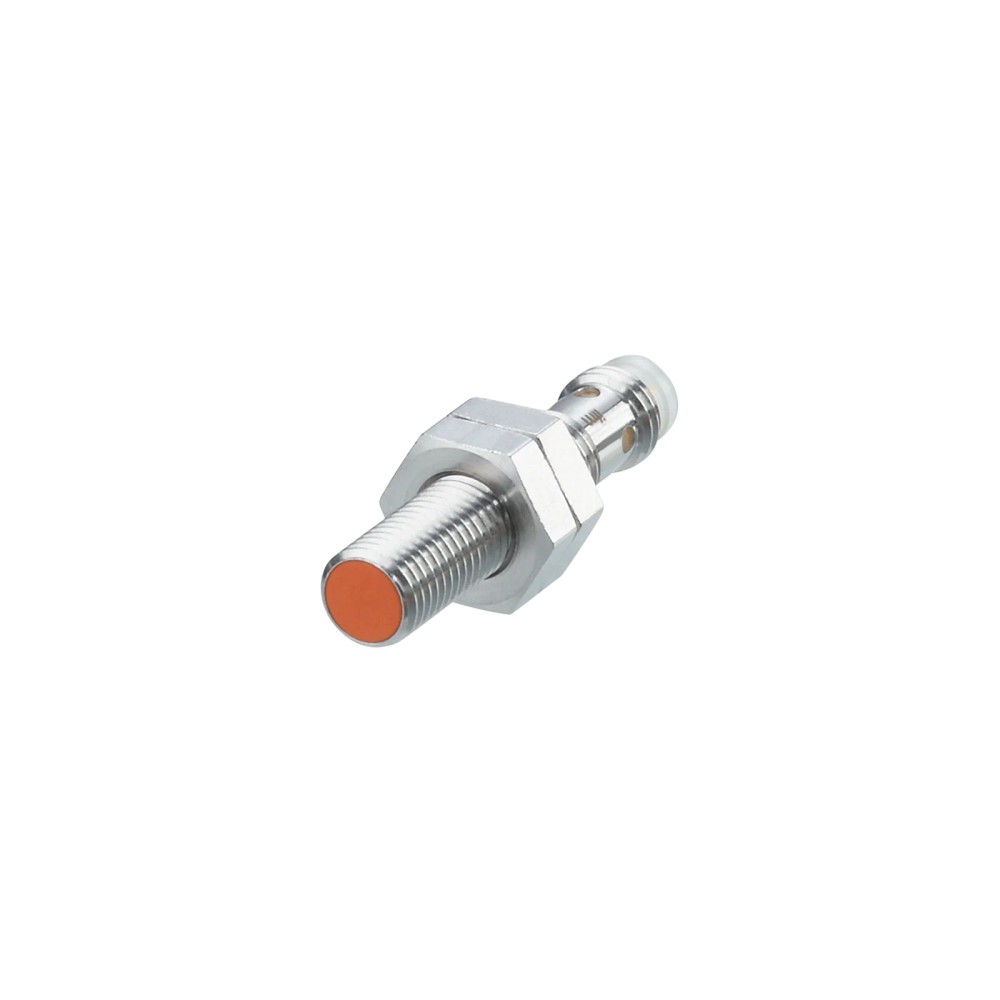

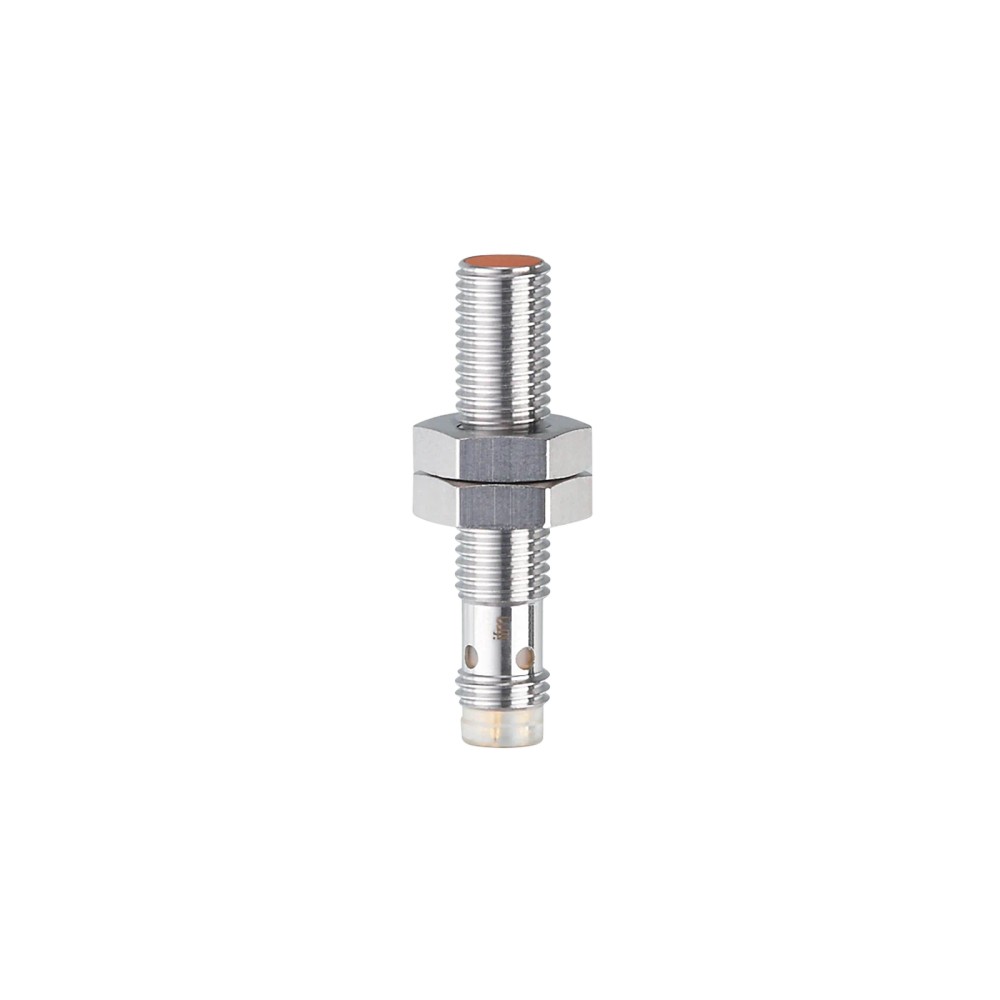

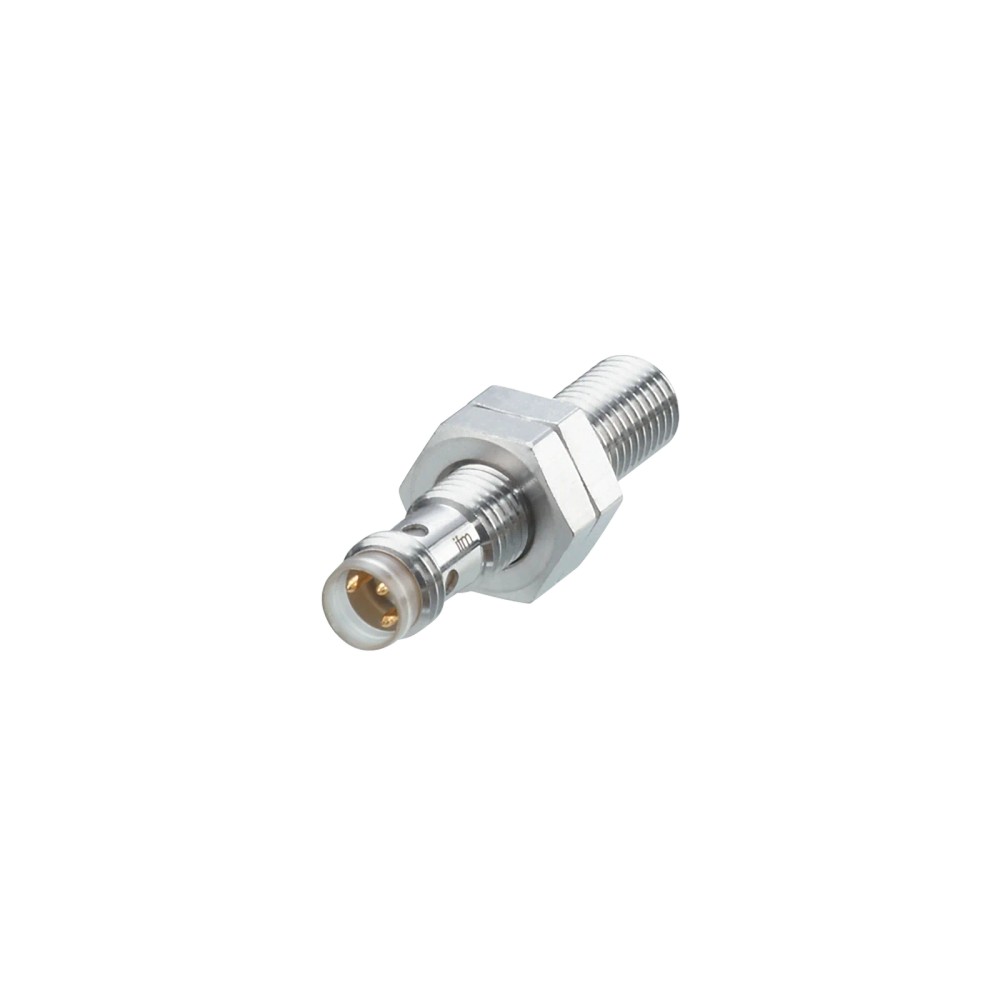

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5349
EAN: 4021179085359
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M8...mais

Fechar menu

Saiba mais sobre: "IE5349 IFM - Sensor Indutivo IFM Detecção de presença e posição M8, 3mm, PNP/NPN, NC"

Destaques do Produto

Tipo de Rosca

Distância de Detecção

3 mm

Saída

PNP/NPN

Função

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5349 M8 3mm PNP/NPN NC

O sensor indutivo IFM IE5349 é um componente de automação robusto, desenvolvido para detecção precisa de objetos metálicos. Com design compacto M8 e alcance de 3mm, é ideal para espaços confinados. Oferece alta confiabilidade com proteção IP65/IP67 e frequência de comutação de 800 Hz, garantindo precisão em processos industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IE5349
Marca	IFM
Diâmetro da Rosca	M8
Alcance	3 mm
Saída	PNP/NPN
Função	NC
Proteção	IP65/IP67
Temperatura	0 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem
Monitoramento de fim de curso em cilindros pneumáticos M8
Contagem de objetos metálicos em esteiras de alta velocidade
Aplicações que exigem grau de proteção IP65/IP67

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos como plásticos, líquidos ou madeira
Ambientes com temperatura operacional superior a 60 °C
Montagem não embutida onde a proteção da face sensora não é garantida
Aplicação em áreas com alto índice de interferência eletromagnética sem blindagem

APLICAÇÕES E USO

Linhas de montagem automatizadas exigindo detecção precisa de componentes ferrosos
Monitoramento de curso em cilindros de pequeno porte (M8)
Contagem de peças metálicas em esteiras de alta cadência
Sistemas de segurança e posicionamento de partes em máquinas CNC

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5349 M8 3mm PNP/NPN NC, verifique estes pontos:

Quando escolher o IE5349

Utilize este sensor quando houver necessidade de detecção de objetos metálicos em espaços reduzidos, onde a montagem M8 é obrigatória e a aplicação permite uma distância de detecção de 3mm.

Quando buscar outra alternativa

Se a aplicação exigir detecção de objetos não metálicos, distâncias superiores a 3mm, ou se o ambiente de trabalho exceder a temperatura de 60 °C, considere modelos indutivos de maior alcance ou sensores capacitivos.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Tipo de Sensor	Indutivo	Tecnologia base para detecção de metais
Alcance de Detecção	3 mm	Distância nominal operacional
Tipo de Montagem	Embutido	Requisito para instalação mecânica

Dados Elétricos
Tipo de Corrente	DC	Alimentação necessária
Saída de Comutação	PNP/NPN	Lógica de sinal compatível
Função de Saída	Normalmente Fechado (NC)	Estado lógico padrão

Dados Mecânicos
Dimensões	M8 x 1 / L = 40 mm	Dimensões físicas do invólucro
Grau de Proteção	IP65 / IP67	Resistência ambiental contra poeira e líquidos
Conexão	M8	Interface de conexão elétrica

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP/NPN)

Conexões

Elétrica M8

Processo M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	É a função primária do sensor indutivo.
Detecção de materiais plásticos	✗	Sensores indutivos operam por campo magnético, não detectam materiais não condutores.
Ambientes com lavagem industrial (IP67)	✓	O grau de proteção IP65/IP67 é adequado para estas condições.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5349 M8 3mm PNP/NPN NC

Verifique se o alvo metálico está dentro da zona de 3mm.
Posicione o sensor M8 na estrutura metálica de fixação.
Rosqueie o sensor com cuidado, evitando torque excessivo que possa danificar a carcaça.
Conecte o conector M8 ao cabo de alimentação.
Certifique-se de que o travamento do conector garanta a vedação IP67.
Teste a comutação do sensor com o CLP em operação de teste antes da produção total.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou sinal instável.	Objeto alvo fora da distância de detecção (3mm) ou material não metálico.	Verificar se o alvo está metálico e a uma distância inferior a 3mm da face sensora.
Sensor inoperante ou falha de comunicação com o CLP.	Curto-circuito na fiação ou erro na conexão do plugue M8.	Testar a continuidade do cabo e conferir o diagrama de pinagem do conector M8.
Sensor permanece com sinal de detecção ativo constantemente.	Acúmulo de cavacos metálicos na face sensora (falso positivo).	Realizar limpeza da face do sensor e inspecionar visualmente quanto a detritos metálicos presos.
Falha intermitente ou parada total de funcionamento.	Excesso de temperatura ambiente acima de 60 °C degradando o componente.	Monitorar a temperatura do ambiente operacional e verificar se está dentro da faixa 0...60 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IE5349 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5349 e para que ele serve?

Este sensor é um dispositivo indutivo projetado para detecção de posição e presença de objetos metálicos sem contato físico.

O que acompanha o produto na embalagem?

O produto acompanha apenas a unidade do sensor; cabos de conexão e acessórios de montagem devem ser adquiridos separadamente conforme a necessidade da aplicação.

Este sensor consegue detectar objetos plásticos ou madeira?

Não, este sensor opera por princípio indutivo e apenas detecta objetos metálicos (ferrosos e não ferrosos).

Posso utilizar este sensor em ambientes de alta temperatura?

O limite operacional é de 60 °C, portanto, não é recomendado para ambientes com temperatura superior a este valor, pois pode comprometer a integridade dos componentes eletrônicos.

O sensor parou de sinalizar, como diagnosticar o problema?

O sintoma comum é o sensor permanecer ligado ou desligado ininterruptamente, causado geralmente por curto-circuito na carga ou desalinhamento do alvo; verifique a tensão de alimentação e a continuidade do cabeamento.

O sensor não detecta o alvo, o que verificar antes de trocar?

O problema pode estar na obstrução da face sensora ou na distância de detecção excedida, sendo necessário verificar se o objeto metálico está dentro dos 3mm permitidos.

Qual a vantagem desta saída PNP/NPN em relação a modelos fixos?

Este modelo possui saída PNP/NPN configurável, oferecendo maior flexibilidade de integração em diferentes arquiteturas de CLP.

Este modelo é melhor que um sensor modular?

Este sensor é uma unidade dedicada com montagem embutida, enquanto kits ou sensores modulares oferecem maior versatilidade de troca; escolha este modelo pela robustez e tamanho reduzido M8.

Quais cuidados devo tomar na instalação?

A montagem deve ser realizada em face embutida, garantindo que o sensor esteja alinhado corretamente com o alvo; utilize o torque especificado para evitar danos à rosca M8.

Como garantir a procedência e o funcionamento correto?

A IFM garante a conformidade técnica do produto fabricado; certifique-se de realizar a instalação conforme o diagrama elétrico fornecido no datasheet para validar a operação.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de sensor que utiliza um campo eletromagnético para detectar a presença de objetos metálicos condutores (Ref.: Princípio de funcionamento).

PNP/NPN

Tipo de saída de comutação que define a lógica de sinal elétrico, permitindo compatibilidade com entradas de controladores (Ref.: Saída de comutação).

NC (Normalmente Fechado)

Estado do contato onde o circuito permanece fechado na ausência de detecção e abre ao detectar o objeto (Ref.: Função de saída).

Montagem Embutida

Configuração onde o sensor pode ser montado faceado ao material circundante sem afetar a detecção (Ref.: Alcance de detecção).

IP67

Índice de proteção que garante vedação contra poeira e submersão temporária em água (Ref.: Grau de proteção).
