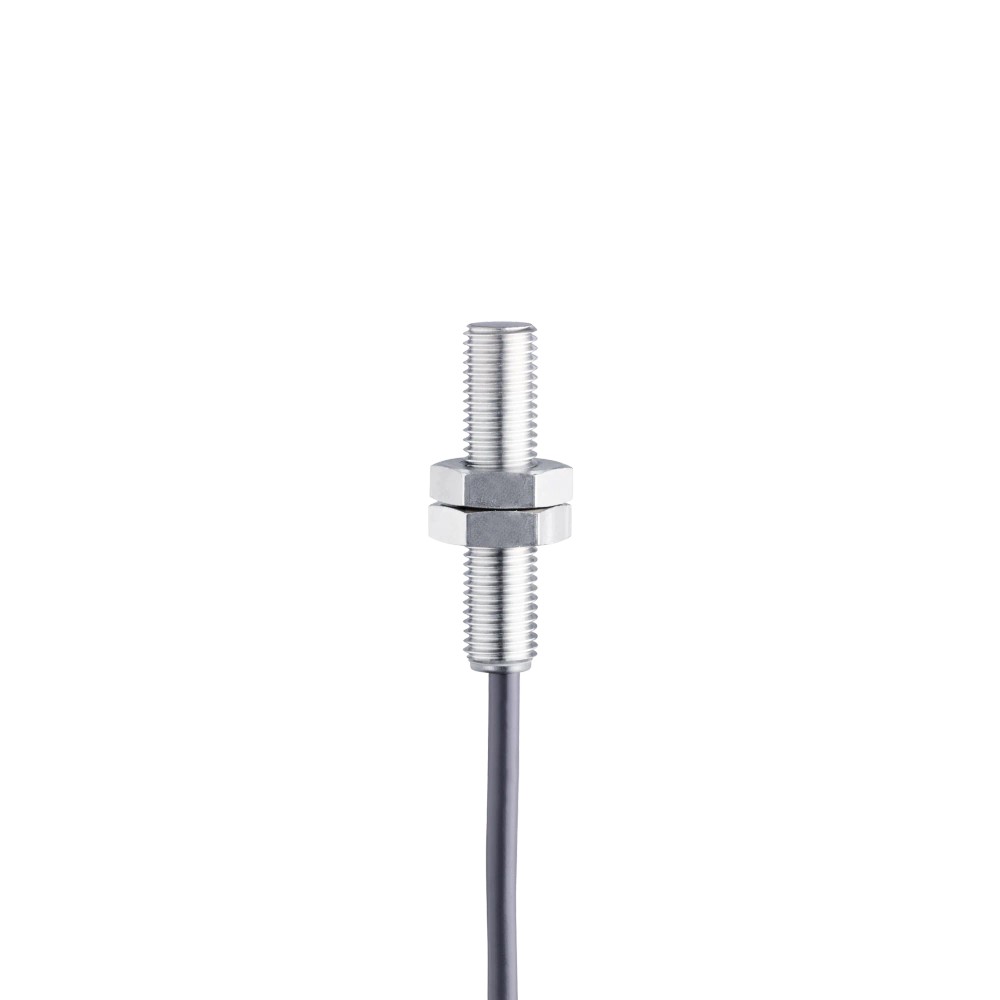

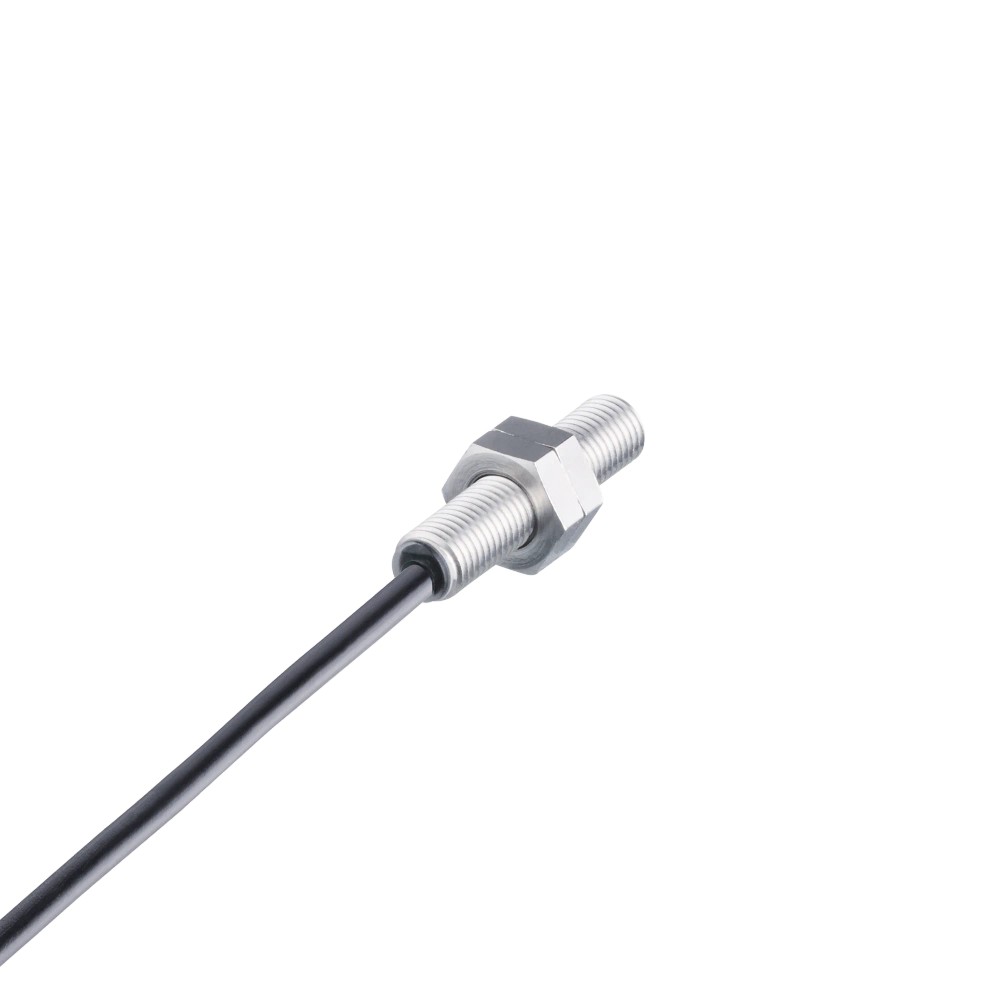

Sensor Indutivo IFM IE5344 M8 3mm PNP/NPN

Pré-visualizar: IE5344 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN IP67

IE5344 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN IP67

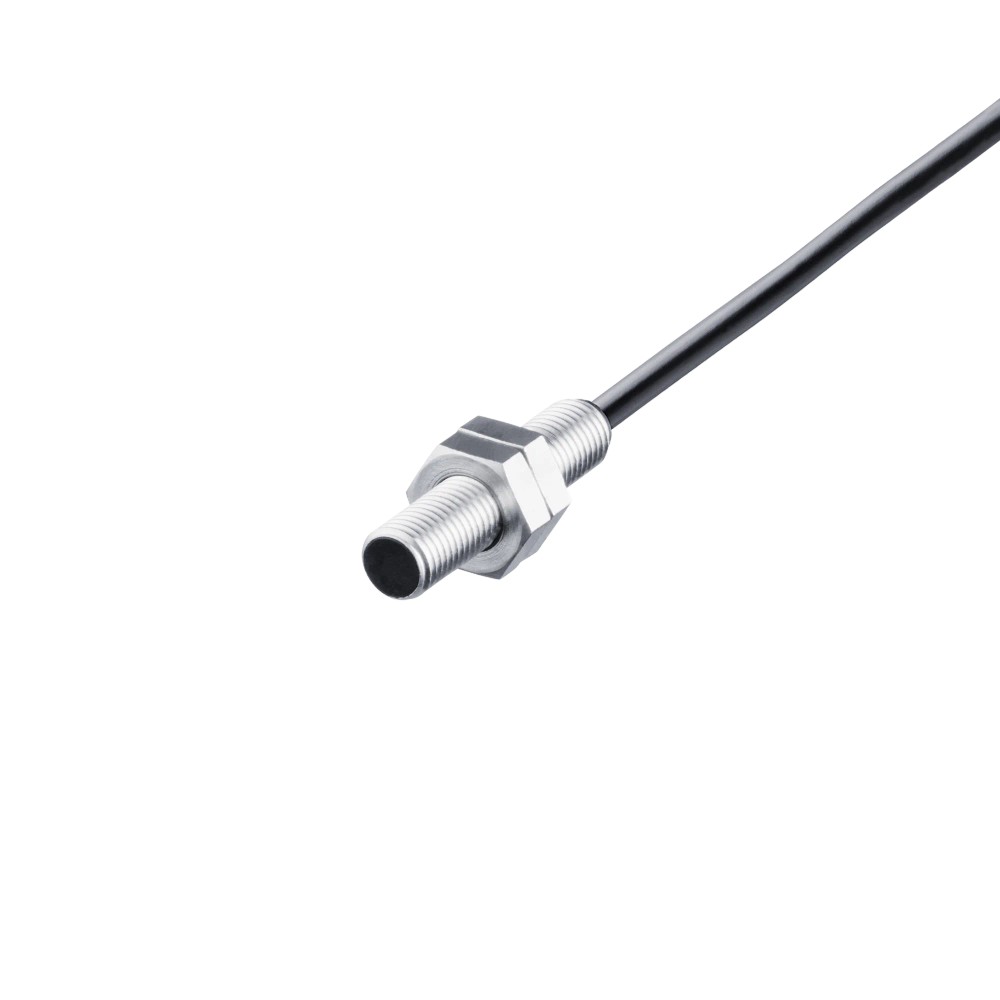

Imagem meramente ilustrativa

R$ 775,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5344
EAN: 4021179085304
NCM do produto: 85365090

Destaques do Produto Diâmetro de rosca M8...mais

Fechar menu

Saiba mais sobre: "IE5344 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN IP67"

Destaques do Produto

Diâmetro de rosca

M8 x 1

Montagem

Embutida

Distância nominal de detecção

3 mm

Tipo de saída

PNP/NPN, normalmente aberta

Tensão de operação

10...30 V DC

Conexão

Cabo de 0,3 m com conector M8 de 3 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5344, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN normalmente aberta, IP67

O IFM IE5344 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Tem montagem embutida, rosca M8 x 1 e alcance nominal de 3 mm. Sua saída normalmente aberta pode operar em PNP ou NPN, conforme a ligação prevista pelo fabricante. Conta com conexão por cabo de 0,3 m e conector M8 de 3 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Modelo / SKU	IE5344
Rosca e montagem	M8 x 1; embutido
Alcance de detecção	3 mm
Função de saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Cabo PVC de 0,3 m com conector M8 de 3 pinos
Grau de proteção	IP67
Frequência de comutação	1000 Hz
Temperatura ambiente	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 3 mm e a faixa de operação indicada.
Instalações com espaço limitado que aceitem corpo roscado M8 x 1, montagem embutida e conexão por cabo de 0,3 m com conector M8 de 3 pinos.
Entradas de controle compatíveis com saída PNP ou NPN normalmente aberta e alimentação entre 10 e 30 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 3 mm ou distância de trabalho além da faixa especificada de 0...2,4 mm.
Instalações cuja temperatura ambiente fique fora da faixa de 0...60 °C informada para o produto.
Aplicações que exijam saída analógica, comunicação por protocolo ou uma função de saída diferente de normalmente aberta; essas funções não constam na ficha do IE5344.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: automação industrial, inclusive em condições de instalação estreitas.
Possibilidade de aplicação: detecção de presença ou posição de objetos metálicos em máquinas, desde que o alvo e a montagem atendam ao alcance e aos fatores de correção especificados; validar o material do alvo e a distância efetiva na aplicação.
Operação dentro da faixa de temperatura ambiente de 0...60 °C indicada para o produto; a ficha também apresenta uma faixa UL Ta de -25...70 °C, que deve ser interpretada conforme as condições de certificação do fabricante.
Uso em ambiente que requeira grau de proteção IP67, observando que a proteção depende da instalação correta do conector e dos componentes associados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5344, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN normalmente aberta, IP67, verifique estes pontos:

Escolha o IE5344 quando

A montagem requerida for embutida em rosca M8 x 1, o alvo puder ser detectado a até 3 mm nominais e o circuito aceitar saída PNP ou NPN normalmente aberta com alimentação DC de 10...30 V.

Avalie outro sensor quando

O projeto exigir distância de trabalho acima de 0...2,4 mm, temperatura ambiente fora de 0...60 °C, saída diferente de normalmente aberta ou uma interface de comunicação não especificada para este modelo. Confirme os requisitos da aplicação no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
Modelo, SKU e part number	IE5344	Identificação do produto no anúncio.
GTIN	4021179085304	Código de identificação comercial informado.
Aplicação	Aplicações industriais / automação industrial; para aplicação em condições de instalação estreitas	Aplicação descrita nos dados do produto.

Detecção e comutação
Princípio de detecção	Indutivo	Tipo de sensor declarado.
Alcance de detecção	3 mm	Valor nominal informado.
Distância real de comutação Sr	3 ± 10 % mm	Tolerância informada para a distância real de comutação.
Distância de trabalho	0...2,4 mm	Faixa de trabalho especificada.
Montagem	Embutida	Tipo de montagem indicado na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar o alcance efetivo.
Histerese	1...15 % de Sr	Faixa percentual referida à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Faixa percentual referida a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Classe de proteção	III	Classificação declarada na ficha.
Consumo de corrente	< 10 mA	Valor aplicável somente à operação em 3 fios.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada nos dados do produto.

Saídas e proteção elétrica
Função elétrica / saída de comutação	PNP/NPN	Tipo de saída informado; seguir o esquema de ligação do fabricante.
Tipo de saída	Normalmente aberta	Estado funcional indicado na ficha.
Número de fios	2 fios; 3 fios	Configurações de operação citadas nos dados do anúncio.
Corrente de saída mínima	2 mA	Valor indicado para operação com 2 fios.
Corrente residual máxima	0,5 mA	Valor indicado somente em operação com 2 fios.
Corrente máxima constante da saída DC	100 mA	Valor indicado somente em operação com 2 fios.
Queda de tensão máxima da saída DC	2,8 V	Limite especificado para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito informada.

Tempos de reação e indicação
Frequência de comutação DC	1000 Hz	Frequência máxima de comutação informada.
Display de estado de chaveamento	1 LED amarelo	Indicador de estado descrito na ficha.

Conexão elétrica
Cabo	PVC, preto, 0,3 m, Ø 3,4 mm; 3 x 0,14 mm²	Construção e dimensões do cabo declaradas.
Conector	1 x M8; codificação A; 3 contatos; conexão com parafuso de encaixe	Configuração do conector informada.

Condições ambientais e conformidade
Temperatura ambiente	0...60 °C	Faixa de operação indicada nos dados principais.
Certificado UL Ta	-25...70 °C	Faixa associada à informação UL na ficha; não substitui a faixa de temperatura ambiente indicada para operação.
Grau de proteção	IP67	Grau de proteção declarado.
EMC	EN 60947-5-2	Norma de referência indicada nos dados do produto.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A056	Identificação de aprovação informada.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão nominal da conexão roscada.
Dimensões	M8 x 1 / comprimento de 36 mm	Dimensão informada para o corpo.
Invólucro	Forma construtiva roscada	Construção mecânica indicada.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	LCP preto	Material declarado para a face ativa.
Material das porcas de fixação	Latão	Material informado para as porcas.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Valores de torque conforme as posições A e B identificadas no desenho do fabricante; consultar o desenho para localizar as referências.
Peso	24,6 g	Peso informado no conjunto de dados do produto.
MTTF	1517 anos	Valor informado na ficha; não representa garantia de vida útil em uma instalação específica.
Tipo de invólucro UL	Type 1	Classificação indicada nos dados do produto.

Fornecimento e identificação logística
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; a saída informada é de comutação PNP/NPN.

Conexões

Elétrica Alimentação de 10...30 V DC. Cabo PVC preto de 0,3 m, 3 x 0,14 mm², terminado em conector M8 codificação A, 3 contatos, com conexão por parafuso de encaixe. A saída é normalmente aberta e opera em PNP/NPN conforme a ligação indicada pelo fabricante. Consulte o datasheet para atribuição dos pinos antes de conectar.

Processo Não há conexão de processo informada. A interface mecânica do sensor é rosca M8 x 1; isso não define, por si só, uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	A ficha declara saída PNP/NPN normalmente aberta e faixa de alimentação de 10...30 V DC; confirme a ligação e os limites elétricos no datasheet.
Entrada de controlador compatível com saída NPN normalmente aberta e alimentação de 10...30 V DC	✓	A ficha declara saída PNP/NPN normalmente aberta; a ligação deve seguir o esquema do fabricante.
Instalação que requer comunicação por protocolo industrial	✗	Não há protocolo de comunicação especificado; a ficha informa saída de comutação PNP/NPN.
Detecção com distância de trabalho superior a 2,4 mm	✗	A distância de trabalho informada é de 0...2,4 mm, embora o alcance nominal seja 3 mm.
Instalação com temperatura ambiente entre 0 e 60 °C	✓	Essa é a faixa de temperatura ambiente especificada para o produto.
Montagem em rosca M8 x 1 com instalação embutida	✓	A designação de rosca e o tipo de montagem informados são M8 x 1 e embutido.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5344, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN normalmente aberta, IP67

Confirme no datasheet a tensão de alimentação, o tipo de entrada do controlador e o esquema correspondente à operação PNP ou NPN antes de ligar o sensor.
Verifique se a rosca M8 x 1, o comprimento do corpo e o espaço disponível são compatíveis com o ponto de instalação.
Instale o sensor na configuração embutida indicada e posicione o alvo metálico dentro da distância de trabalho especificada; considere o fator de correção do material.
Aperte conforme os valores e as referências A/B do desenho dimensional do fabricante; consulte o desenho antes de aplicar torque.
Conecte o cabo e o conector M8 de 3 pinos seguindo a atribuição de pinos do datasheet, sem presumir cores ou pinagem.
Energize o circuito e confira o LED amarelo de estado de chaveamento e a resposta da entrada conectada; valide a detecção com o alvo real.

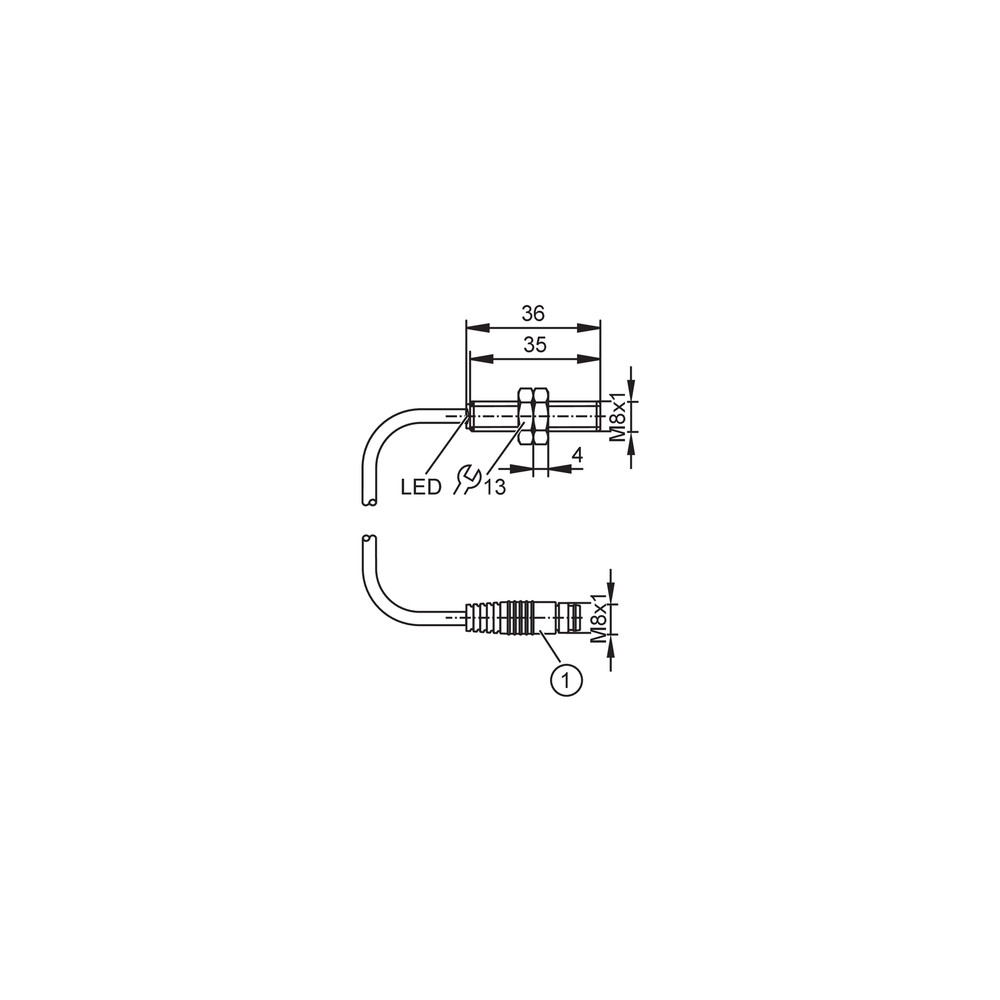

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não sinaliza a presença do alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao do aço ou ligação/alimentação incompatível.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção e verifique alimentação e esquema de ligação no datasheet.
A entrada do controlador permanece acionada ou não muda como esperado.	Seleção ou ligação incorreta entre PNP e NPN, ou incompatibilidade entre a saída normalmente aberta e a entrada utilizada.	Confirme o tipo de entrada do controlador e compare a ligação real com o diagrama do fabricante; observe o LED amarelo durante a detecção.
A comutação é instável ou ocorre em uma posição diferente da esperada.	Posicionamento próximo ao limite de trabalho ou variação do ponto de comutação em relação a Sr.	Verifique a distância de trabalho e repita o teste com o alvo na posição prevista, considerando a faixa de variação e histerese especificadas.
O sensor não opera após a instalação ou apresenta falha no circuito de saída.	Alimentação fora da faixa, curto-circuito, sobrecarga ou conexão incorreta no conector.	Com o circuito desenergizado, confira cabo, conector e esquema; depois meça se a alimentação está entre 10 e 30 V DC e verifique a carga em relação aos limites do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5344, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5344 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato em aplicações de automação industrial. Sua montagem é embutida e o alcance nominal informado é de 3 mm.

Com quais controladores elétricos ele pode ser usado?

Pode ser ligado a entradas compatíveis com saída PNP ou NPN normalmente aberta e alimentação de 10...30 V DC. A pinagem e o esquema devem ser conferidos no datasheet antes da instalação.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. O produto é informado como uma peça por embalagem.

Ele serve para detectar alvos a mais de 2,4 mm?

A ficha informa distância de trabalho de 0...2,4 mm e alcance nominal de 3 mm. Para uma posição de operação acima da distância de trabalho especificada, este modelo não atende ao requisito documentado.

Posso usar este sensor com saída analógica ou protocolo de comunicação?

A ficha especifica saída de comutação PNP/NPN normalmente aberta e não informa saída analógica nem protocolo de comunicação. Se o sistema exigir essas funções, procure um modelo cuja documentação as especifique.

O sensor acende, mas a entrada do CLP não muda; o que verifico antes de trocar?

Confira se a entrada é compatível com PNP ou NPN e se a ligação corresponde ao diagrama do IE5344. Verifique também a alimentação e se o estado normalmente aberto é compatível com a lógica esperada.

O sensor não detecta o alvo metálico; como diagnosticar?

Meça a distância até a face ativa e confira o material do alvo, pois a ficha apresenta fatores de correção diferentes por metal. Verifique também a alimentação e a indicação do LED de chaveamento.

É melhor comprar este sensor ou escolher outro modelo?

Escolha o IE5344 se a instalação exigir montagem embutida M8 x 1, distância de trabalho de até 2,4 mm e saída PNP/NPN normalmente aberta. Se a aplicação pedir maior distância de trabalho ou outra função de saída, compare com outro modelo documentado para esses requisitos.

Como devo instalar e apertar o sensor?

Use a montagem embutida M8 x 1 e siga o desenho dimensional para identificar as referências de torque A e B. Consulte também o datasheet para a pinagem e o esquema elétrico antes de energizar.

O IE5344 pode operar em ambiente úmido?

O produto tem grau de proteção IP67 declarado. A ficha não detalha condições específicas de exposição; confirme a instalação do conector e consulte o datasheet para os limites aplicáveis.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha especifica detecção de objetos metálicos. (Ref.: Tipo de produto: sensor indutivo.)

PNP/NPN

Tipos de saída de comutação que determinam a interface elétrica com a entrada de controle; a ligação deve seguir o esquema do fabricante. (Ref.: Função elétrica: PNP/NPN.)

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser respeitada na montagem e na avaliação da distância de detecção. (Ref.: Montagem: embutida.)

Distância real de comutação usada como referência para tolerâncias relacionadas ao ponto de comutação. (Ref.: Sr: 3 ± 10 % mm.)

IP67

Grau de proteção declarado para o invólucro do produto; a ficha não detalha condições particulares de instalação do conector. (Ref.: Grau de proteção: IP67.)
