Sensor Indutivo IFM IE5343 M8 3mm PNP/NPN

Pré-visualizar: IE5343 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN

IE5343 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN

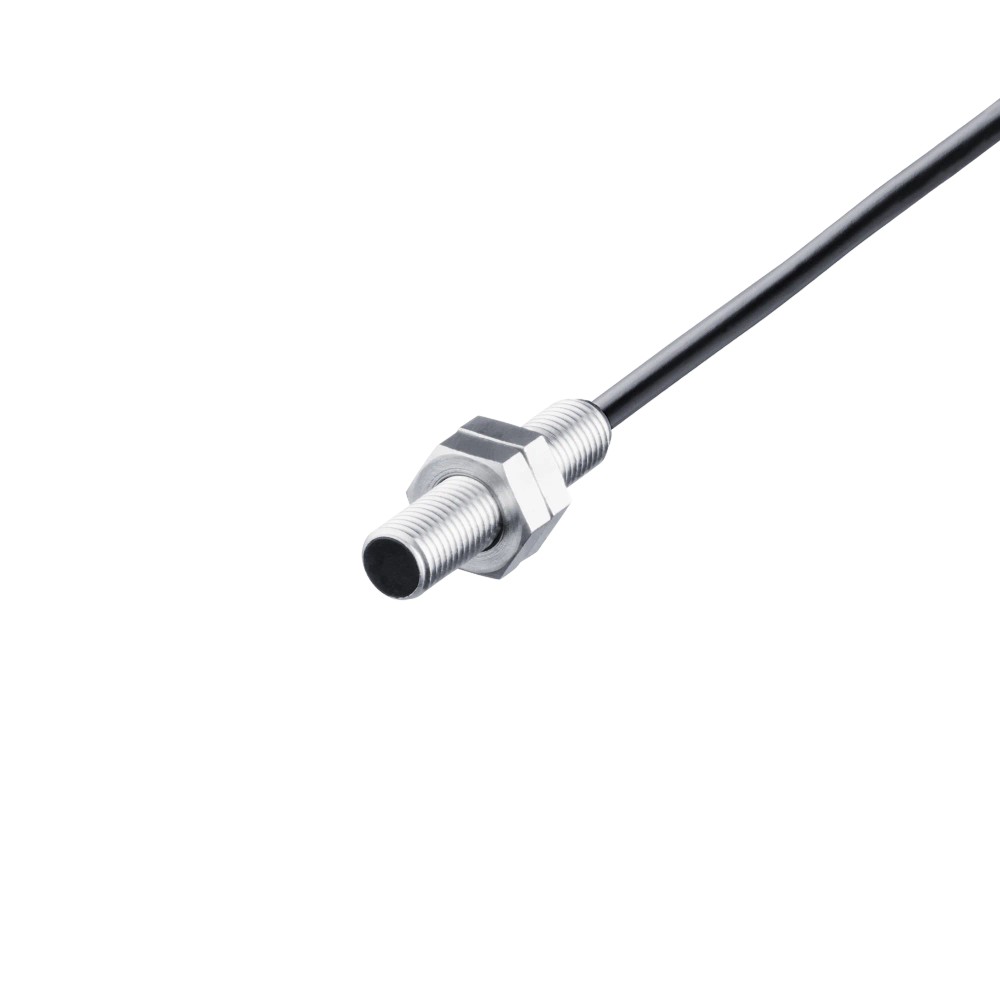

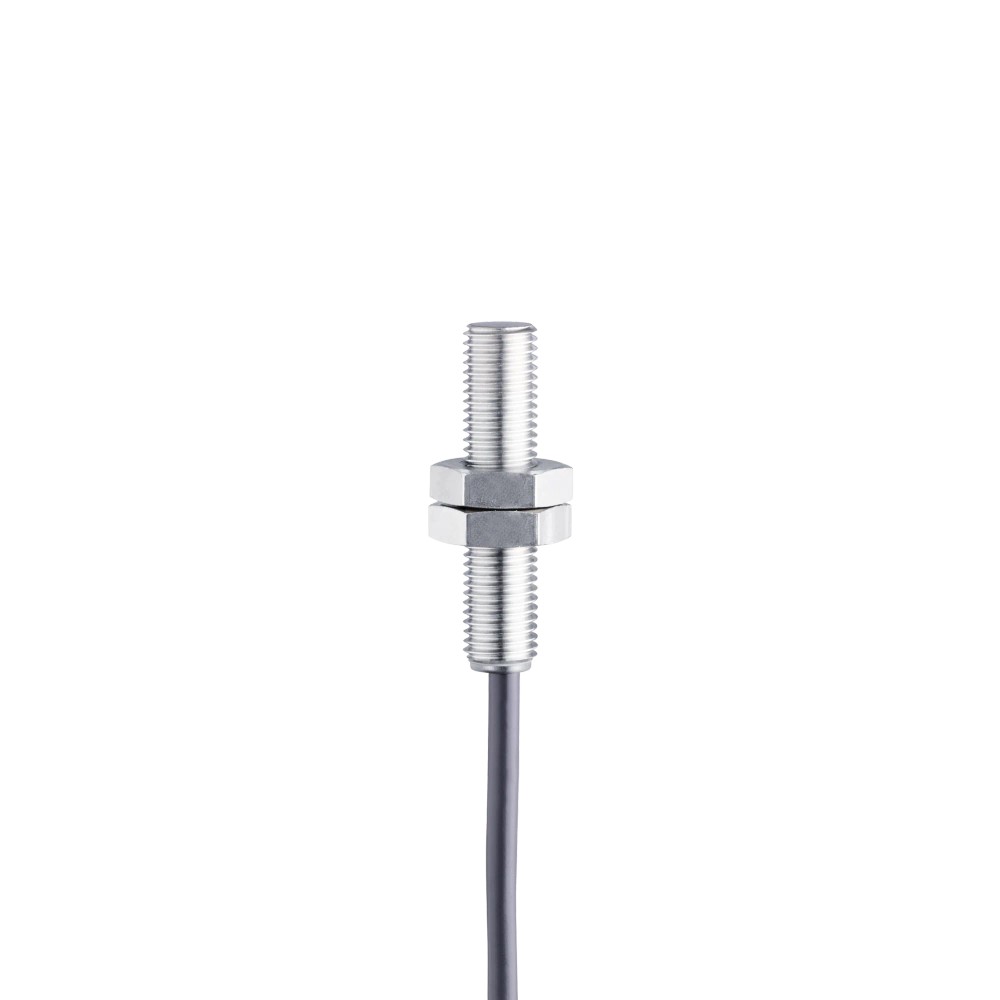

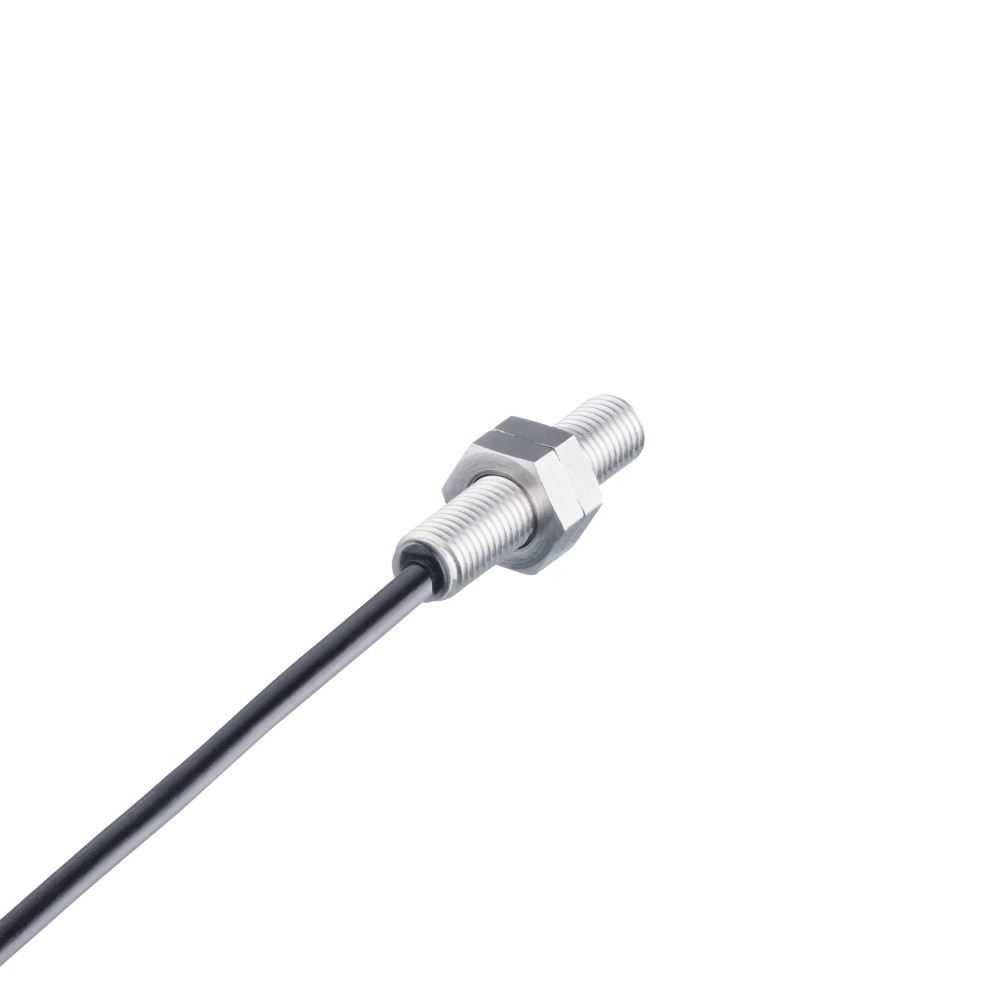

Imagem meramente ilustrativa

R$ 705,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5343
EAN: 4021179085298
NCM do produto: 85365090

Destaques do Produto Alcance nominal 3 mm...mais

Fechar menu

Saiba mais sobre: "IE5343 IFM - Sensor Indutivo IFM Automação Industrial M8 3mm PNP/NPN"

Destaques do Produto

Alcance nominal

3 mm

Tipo de montagem

Embutida

Saída de comutação

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

Cabo PVC de 2 m

Formato

M8 x 1; comprimento de 35 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IE5343, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN

O IFM IE5343 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Seu corpo roscado M8 x 1 e montagem embutida atendem a instalações com espaço restrito. Possui alcance nominal de 3 mm, saída normalmente aberta PNP/NPN e cabo de 2 m. Opera com alimentação de 10 a 30 V DC e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IE5343
Rosca e comprimento	M8 x 1; 35 mm
Montagem	Embutida
Alcance de detecção	3 mm
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,14 mm²
Proteção	IP 67
Temperatura ambiente	0...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações industriais e de automação, conforme a ficha do fabricante.
Instalações com espaço restrito que aceitem corpo roscado M8 x 1 e montagem embutida.
Circuitos DC de 10...30 V compatíveis com saída PNP ou NPN normalmente aberta.

⚠ Considere outro se precisa de:

Não selecione quando a distância de detecção exigida exceder o alcance nominal de 3 mm; considere também a distância de trabalho indicada de 0...2,4 mm.
Não selecione para alimentação fora de 10...30 V DC ou temperatura ambiente fora de 0...70 °C, conforme os dados do anúncio.
Não trate o sensor como detector de materiais não metálicos: a ficha especifica tecnologia indutiva, mas não informa detecção de materiais não metálicos.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em processos industriais e sistemas de automação.
Aplicação comprovada pela ficha: instalação em condições de espaço restrito, respeitando formato M8 x 1 e montagem embutida.
Possibilidade de uso a validar na aplicação: detecção de peças metálicas; a distância efetiva depende do material, com fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre.
Limites de uso: considerar distância de trabalho de 0...2,4 mm, alimentação de 10...30 V DC e faixa ambiente de 0...70 °C indicada no anúncio.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IE5343, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IE5343 quando

A aplicação requer detecção indutiva, montagem embutida em formato M8 x 1, alcance nominal de 3 mm, alimentação DC de 10...30 V e saída normalmente aberta PNP/NPN.

Avalie outra configuração quando

A distância de trabalho requerida ultrapassar 0...2,4 mm, ou quando a aplicação exigir alimentação, temperatura, conexão elétrica ou tipo de saída diferentes dos dados especificados. Confirme os requisitos do circuito no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Modelo / SKU	IE5343	Identificador do produto no anúncio.
Part number do anúncio	IE5343	Identificador informado na fonte primária do anúncio.
GTIN	4021179085298	Código de identificação comercial informado no anúncio.
Marca	IFM	Marca informada no anúncio.
Aplicação indicada	Aplicações industriais e automação industrial; instalação em condições estreitas	Descrição de aplicação presente nos dados do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação informada na ficha técnica.
Consumo de corrente	< 10 mA	Aplicável somente em operação de 3 fios.
Corrente de saída mínima	2 mA	Aplicável somente em operação de 2 fios.
Corrente residual máxima	0,5 mA	Aplicável somente em operação de 2 fios.
Queda de tensão máxima da saída DC	2,8 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente informado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para a saída; versão por impulso.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada na ficha técnica.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada nos dados do produto.

Saídas e detecção
Função elétrica / saída	PNP/NPN	Configuração de saída informada no anúncio.
Função da saída	Normalmente aberta	Estado funcional informado para a saída de comutação.
Número de fios	2 fios; 3 fios	Modos de operação indicados; observe as condições de corrente especificadas para cada modo.
Alcance de detecção	3 mm	Alcance nominal informado.
Distância real de comutação Sr	3 ± 10 % mm	Valor real de comutação e tolerância informados na ficha.
Distância de trabalho	0...2,4 mm	Faixa de trabalho indicada pelo fabricante.
Frequência de comutação DC	1000 Hz	Frequência máxima de comutação indicada para DC.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; influenciam a distância de detecção.

Conexão elétrica
Cabo	2 m, PVC, preto, Ø 3,4 mm; 3 x 0,14 mm²	Construção e comprimento da conexão elétrica indicados na ficha.

Condições ambientais e proteção
Temperatura ambiente	0...70 °C	Faixa de operação informada no anúncio.
Certificado UL Ta	-25...70 °C	Faixa de temperatura ambiente associada à certificação UL, conforme os dados do produto.
Grau de proteção	IP 67	Grau de proteção informado; consulte as condições de ensaio e instalação do fabricante.
Número de arquivo UL	E174191	Identificação UL informada na ficha.
Número de aprovação UL	A055	Identificação de aprovação UL informada na ficha.

Dados mecânicos
Designação da rosca	M8 x 1	Dimensão da rosca do invólucro.
Comprimento	35 mm	Comprimento informado para o corpo do sensor.
Montagem	Embutida	Tipo de montagem indicado na ficha.
Invólucro	Forma construtiva de roscas	Construção informada para o sensor.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP preto; porcas de fixação: latão	Materiais indicados para os componentes.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Valores e referências A/B conforme indicados na ficha; consulte o desenho ou datasheet para identificar as posições.
Peso	51,5 g	Massa indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 porcas de fixação	Acessórios descritos como incluídos.

Displays e indicadores
Indicador de status	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação informada na ficha.

Confiabilidade e classificação
MTTF	1517 anos	Valor informado nos dados do produto; não equivale a prazo de garantia ou vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; trata-se de sensor com saída de comutação, não sendo especificada comunicação de dados.

Conexões

Elétrica Cabo PVC preto de 2 m, Ø 3,4 mm, 3 x 0,14 mm². Alimentação de 10...30 V DC; saída de comutação PNP/NPN normalmente aberta. A ficha também informa funcionamento em 2 ou 3 fios; confirme no datasheet o esquema de ligação correspondente antes de conectar.

Processo Não possui conexão de processo de fluido indicada. A fixação mecânica é por corpo roscado M8 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com saída de sensor PNP/NPN normalmente aberta	✓	A ficha informa saída PNP/NPN normalmente aberta e alimentação de 10...30 V DC; verifique a configuração de ligação e os limites da entrada receptora.
Montagem embutida em alojamento compatível com rosca M8 x 1	✓	O formato e o tipo de montagem informados são M8 x 1 e embutido; confirme espaço, fixação e distância de detecção na instalação.
Aplicação que exige distância de trabalho superior a 2,4 mm	✗	A distância de trabalho indicada é 0...2,4 mm, embora o alcance nominal seja 3 mm.
Aplicação fora da alimentação de 10...30 V DC ou da temperatura ambiente de 0...70 °C	✗	Essas condições ficam fora das faixas informadas na ficha do produto.
Integração por IO-Link ou outro protocolo digital de comunicação	✗	A ficha não especifica IO-Link nem outro protocolo; informa somente saída de comutação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IE5343, M8 x 1, alcance de detecção de 3 mm, saída PNP/NPN

Confirme que a alimentação DC e a entrada do controlador são compatíveis com os dados elétricos e com a configuração PNP/NPN escolhida.
Verifique se o ponto de montagem aceita rosca M8 x 1, instalação embutida e o comprimento do corpo de 35 mm.
Posicione a face ativa em relação ao alvo dentro da distância de trabalho especificada; considere o material do alvo e o fator de correção correspondente.
Fixe o sensor respeitando os limites de torque e as referências A/B do datasheet ou desenho do fabricante.
Conecte o cabo de 3 condutores conforme o esquema do fabricante para o modo de operação e tipo de saída utilizados; não deduza a pinagem sem consultar o documento.
Após a ligação, verifique o LED amarelo de status e confirme a comutação no controlador ao aproximar o alvo dentro da faixa aplicável.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao do aço ou ligação elétrica incompatível com a configuração selecionada.	Meça a posição do alvo em relação à face ativa, confira o material e seu fator de correção, e valide alimentação, saída e esquema de ligação pelo datasheet.
A entrada do controlador permanece acionada ou não reconhece a saída corretamente.	Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada, ou ligação diferente do modo de 2 ou 3 fios usado.	Compare o tipo de saída e o modo de ligação com os requisitos da entrada do controlador; confirme o esquema de fios no documento do fabricante.
Comutação instável perto do ponto de detecção.	Alvo operando próximo ao limite de detecção, variação de posição ou influência do material sobre a distância efetiva.	Verifique a distância de trabalho, a posição do alvo e o fator de correção do material; teste a comutação com o alvo dentro da faixa especificada.
O LED não indica o estado esperado após a instalação.	Ausência de alimentação adequada, polaridade incorreta, curto-circuito ou conexão incorreta.	Meça a alimentação para confirmar 10...30 V DC e confira polaridade, cabeamento e possíveis curtos conforme o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IE5343 (PT-BR) (Datasheet) Desenho em escala do IE5343 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5343 e para quem ele serve?

É um sensor indutivo para aplicações industriais e de automação. Destina-se a instalações que aceitem montagem embutida M8 x 1, saída normalmente aberta PNP/NPN e alcance nominal de 3 mm.

O IE5343 pode ser ligado a uma entrada PNP ou NPN?

A ficha informa saída PNP/NPN. Confirme no datasheet o modo de ligação aplicável e verifique se a entrada do controlador corresponde à configuração usada.

O que acompanha o sensor?

Os dados do produto informam 2 porcas de fixação incluídas. O sensor possui cabo PVC de 2 m.

Este sensor serve para detectar objetos não metálicos?

A ficha o identifica como sensor indutivo e não informa detecção de materiais não metálicos. Não conte com essa aplicação sem confirmação do fabricante.

Posso usar o IE5343 com alimentação AC ou acima de 30 V DC?

Não conforme a faixa especificada: a alimentação indicada é de 10...30 V DC. Para outra alimentação, selecione um modelo cuja ficha declare essa condição.

O sensor não comuta mesmo com o alvo próximo: o que verifico antes de trocar?

Verifique se o alvo está dentro da distância de trabalho de 0...2,4 mm e considere o fator de correção do material. Confira também alimentação e esquema de ligação no datasheet.

O LED acende, mas o controlador não reconhece o sinal; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a saída PNP/NPN configurada e o tipo de entrada do controlador. Confira a ligação e os requisitos elétricos da entrada antes de substituir o sensor.

Quando devo escolher este modelo em vez de outro sensor indutivo?

Escolha o IE5343 quando precisar de formato M8 x 1 embutido, alcance nominal de 3 mm e saída normalmente aberta PNP/NPN com alimentação de 10...30 V DC. Se a distância de trabalho, alimentação, temperatura ou conexão necessária divergir, compare outra ficha técnica.

O IE5343 é fornecido em kit ou posso comprar uma unidade?

A ficha informa 1 peça por embalagem, com 2 porcas de fixação incluídas. Não há indicação de kit com outros componentes.

Como faço a instalação sem errar a ligação?

Fixe o sensor na rosca M8 x 1 respeitando o torque e as referências do fabricante, e conecte os condutores conforme o esquema do datasheet para o modo PNP/NPN utilizado. Verifique a alimentação e o estado do LED após a instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade indicado para detecção por princípio indutivo; a ficha lista fatores de correção para diferentes metais.

Montagem embutida

Configuração de montagem declarada para o sensor; deve ser respeitada na instalação mecânica.

PNP/NPN

Configurações de saída de comutação informadas para integração elétrica com uma entrada compatível.

Distância real de comutação usada como referência em tolerâncias e histerese especificadas.

IP 67

Grau de proteção declarado para o invólucro; as condições de instalação e ensaio devem ser consultadas na documentação do fabricante.
