Sensor Indutivo IFM IE5340 M8 5mm

Pré-visualizar: IE5340 IFM - Sensor Indutivo ifm Automação Industrial M8 5mm PNP/NPN

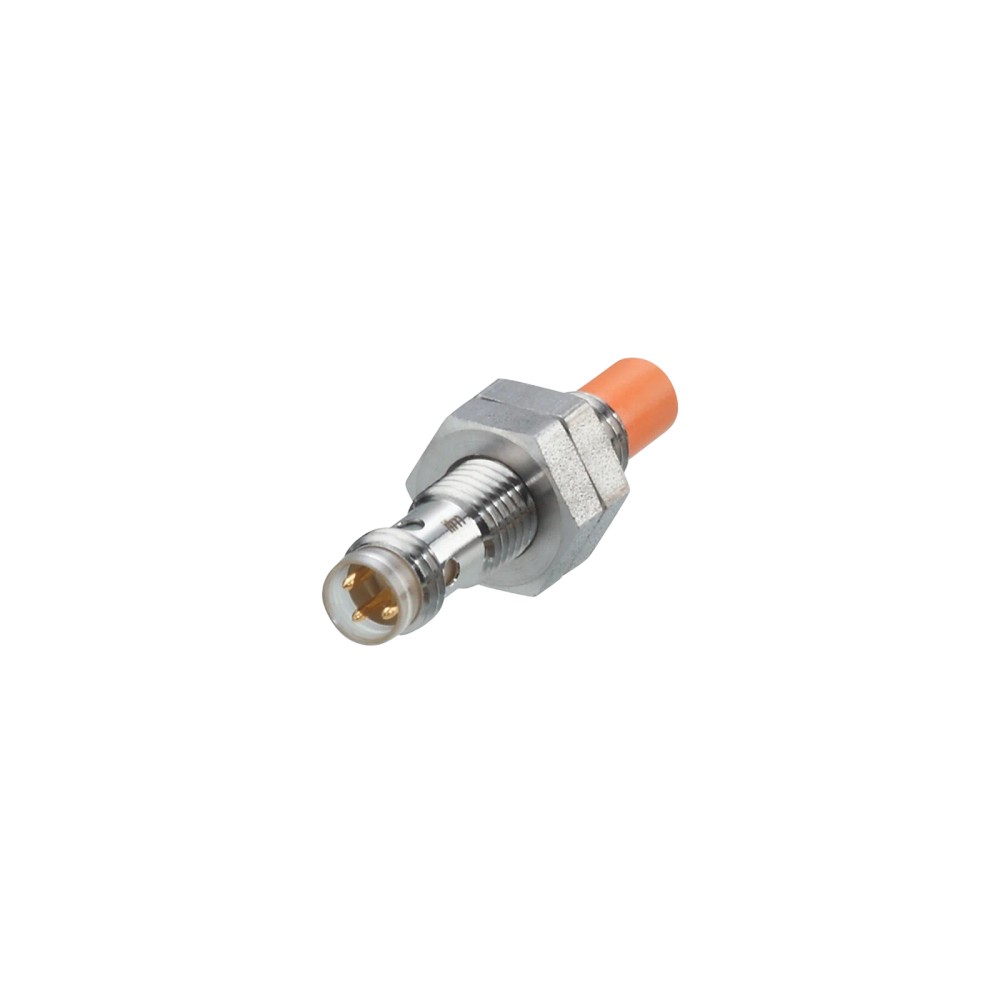

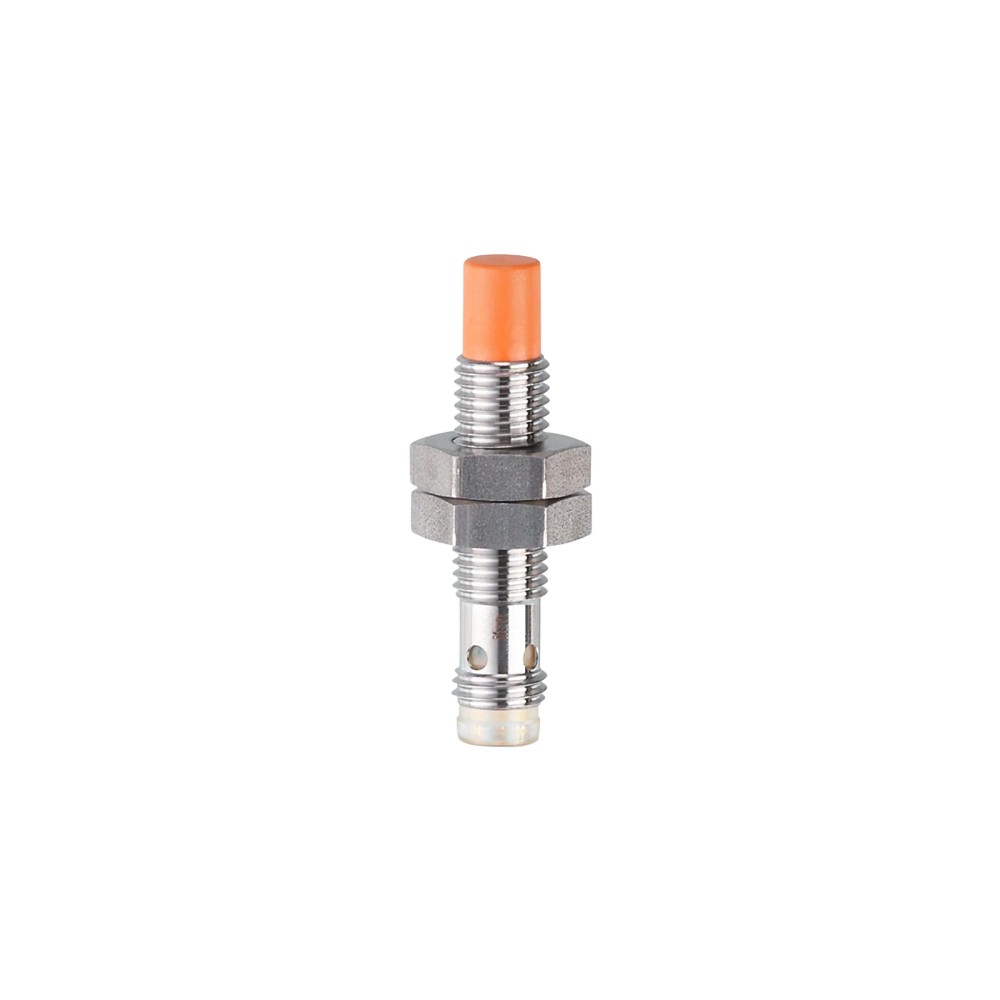

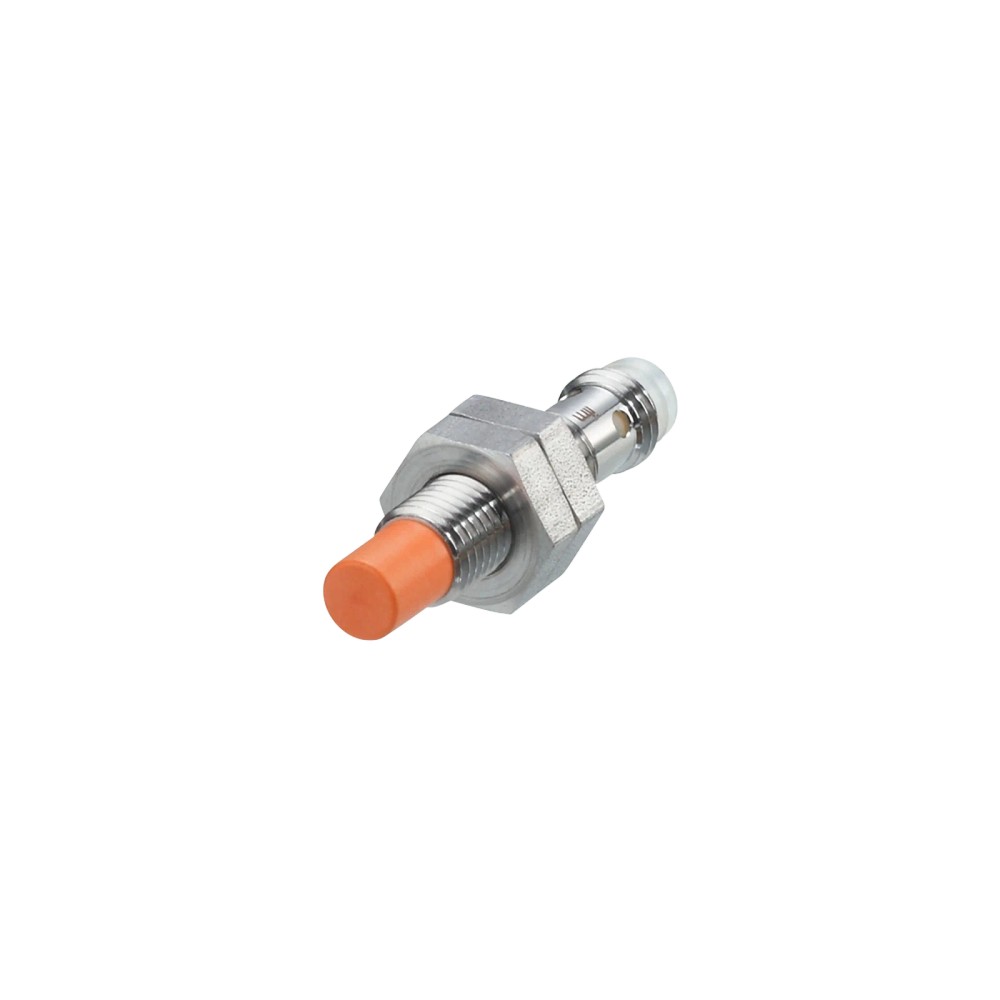

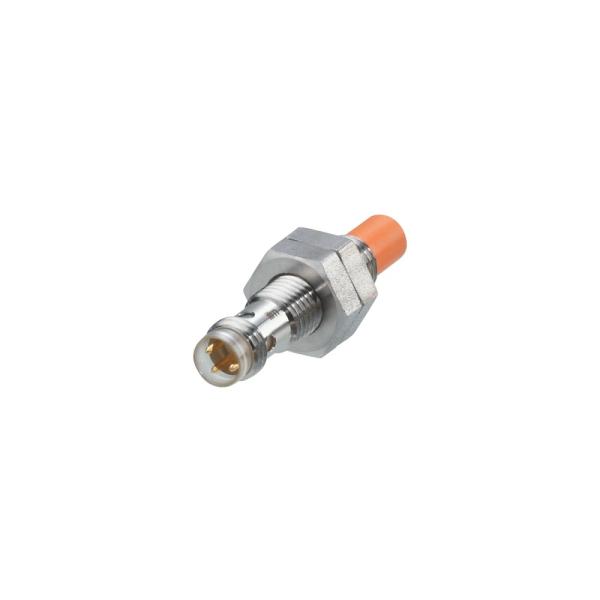

IE5340 IFM - Sensor Indutivo ifm Automação Industrial M8 5mm PNP/NPN

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5340
EAN: 4021179085267
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IE5340 IFM - Sensor Indutivo ifm Automação Industrial M8 5mm PNP/NPN"

Destaques do Produto

Alcance nominal

5 mm

Tipo de montagem

Não embutido

Saída

Normalmente aberta, PNP/NPN

Alimentação

10...30 V DC

Conexão

Conector M8, 3 contatos

Temperatura ambiente

0...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IE5340, M8 x 1, alcance de detecção de 5 mm, saída PNP/NPN

O ifm IE5340 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Tem construção roscada M8 x 1, alcance nominal de detecção de 5 mm e saída normalmente aberta configurável como PNP/NPN. Opera com alimentação de 10 a 30 V DC e possui conector M8 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IE5340
Construção e dimensões	M8 x 1 / comprimento de 40 mm
Montagem	Não embutido
Alcance de detecção	5 mm
Função de saída	Normalmente aberto; PNP/NPN
Alimentação	10...30 V DC
Conexão elétrica	Conector M8, codificação A, 3 contatos
Proteção do invólucro	IP65 e IP67, com tomada de cabos ifm corretamente aparafusada
Frequência de comutação DC	600 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação com detecção indutiva de objetos metálicos e espaço de instalação compatível com corpo roscado M8 x 1 e comprimento de 40 mm.
Instalações que aceitem montagem não embutida e distância de detecção nominal de 5 mm, observadas as condições de instalação e o alvo.
Circuitos DC de 10...30 V que sejam compatíveis com saída normalmente aberta PNP ou NPN e conector M8 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não selecionar quando forem necessários alcance superior ao nominal de 5 mm, saída normalmente fechada ou alimentação fora de 10...30 V DC.
Não usar fora da faixa ambiente declarada de 0...60 °C ou presumir proteção IP65/IP67 sem a tomada de cabos ifm corretamente aparafusada.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: automação industrial em condições de instalação estreitas; confirme que o espaço comporta a construção M8 x 1, comprimento de 40 mm e montagem não embutida.
Detecção de alvos metálicos em circuito DC, desde que o alvo e a geometria respeitem o alcance e os fatores de correção indicados para cada material.
Uso em ambiente entre 0 e 60 °C. A ficha declara IP65/IP67 com tomada de cabos ifm corretamente aparafusada; não extrapole essa proteção para conexão montada de outra forma.
Possibilidade inferida: monitoramento de posição ou presença de componentes metálicos em máquinas. A aplicação específica deve ser validada considerando distância, material do alvo, instalação não embutida e entrada elétrica do controlador.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IE5340, M8 x 1, alcance de detecção de 5 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IE5340 quando

A aplicação exigir sensor indutivo não embutido, corpo M8 x 1, alcance nominal de 5 mm, saída normalmente aberta PNP/NPN e alimentação DC entre 10 e 30 V.

Avalie outra especificação quando

O projeto precisar de saída normalmente fechada, alcance nominal diferente, instalação embutida, interface ou protocolo de comunicação especificado, ou operação fora de 0...60 °C. A ficha disponível não identifica um modelo alternativo; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Modelo / SKU / Part Number	IE5340	Identificação do produto no anúncio.
GTIN	4021179085267	Identificador comercial informado na ficha.
Área de aplicação	Aplicações industriais e automação industrial; para aplicação em condições de instalação estreitas	Descrição de aplicação fornecida na ficha.
Software embedded incluído	Não	Não há software embarcado incluído declarado.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Configuração elétrica	2 fios; 3 fios	Configurações indicadas nos dados básicos; confirme o esquema aplicável à instalação no datasheet.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica para operação em 2 fios.
Corrente residual máxima	0,5 mA, somente em operação com 2 fios	Condição específica para operação em 2 fios.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Saídas e comutação
Função de saída	Normalmente aberto	Estado funcional da saída especificado.
Saída de comutação	PNP/NPN	Tipo de saída indicado no anúncio e na ficha.
Frequência de comutação DC	600 Hz	Frequência de comutação especificada para DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado.
Queda de tensão máxima da saída de comutação DC	3,5 V	Valor máximo declarado para a saída.

Detecção e desvios
Alcance de detecção	5 mm	Alcance nominal declarado.
Distância real de comutação Sr	5 ± 10 % mm	Tolerância da distância real de comutação informada.
Distância de trabalho	0...4,05 mm	Faixa de trabalho declarada na ficha.
Histerese	1...20 % de Sr	Valor percentual relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores de correção por material do alvo informados na ficha.

Conexões e montagem mecânica
Designação da rosca	M8 x 1	Dimensão de construção roscada.
Dimensões	M8 x 1 / comprimento de 40 mm	Dimensão informada no anúncio.
Tipo de montagem	Não embutido	Requisito de montagem declarado.
Conexão elétrica	Conector: 1 x M8; codificação A; 3 contatos	Descrição do conector elétrico.
Torque máximo de aperto	A = 5 mm: 2 Nm; B: 5 Nm	Valores apresentados na ficha; observar as referências A e B no desenho/datasheet.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.
Materiais	Invólucro e porcas de fixação em aço inoxidável 1.4401/316; face ativa em LCP laranja; janela dos LEDs em PPSU	Materiais construtivos especificados.
Peso	13,8 g	Peso informado no conjunto de atributos do produto.

Condições ambientais e proteção
Temperatura ambiente	0...60 °C	Faixa ambiente especificada.
Grau de proteção	IP65; IP67	A ficha condiciona a proteção à tomada de cabos ifm corretamente aparafusada.
Certificado UL	Ta: 0...60 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A017; arquivo UL E174191	Dados UL conforme registrados na ficha.

Indicação de estado
Indicador de status	4 LEDs amarelos	Indicação de status de chaveamento declarada.

Compatibilidade eletromagnética
ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis informados para descarga eletrostática.
Imunidade a HF irradiada	EN 61000-4-3; 10 V/m	Valor informado na ficha.
Burst	EN 61000-4-4; 2 kV	Nível informado para transientes rápidos.
AF conduzida	EN 61000-4-6; 10 V	Valor informado na ficha.
Emissão	EN 55011 classe B	Classe de emissão indicada.

Dados de confiabilidade e embalagem
MTTF	403 anos	Valor de MTTF declarado nos dados do produto; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação de dados informado; a ficha especifica saída de comutação PNP/NPN.

Conexões

Elétrica Conector M8, codificação A, 3 contatos. Alimentação de 10...30 V DC; saída normalmente aberta PNP/NPN. A compatibilidade elétrica depende também da configuração de saída, corrente de carga e ligação conforme o datasheet.

Processo Não possui conexão de processo declarada. A construção mecânica é roscada M8 x 1, com montagem não embutida; isso descreve a fixação, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com saída PNP ou NPN normalmente aberta, alimentação de 10...30 V e conector correspondente.	✓	Essas características elétricas e o conector M8 de 3 contatos constam na ficha; confirme a pinagem e o tipo de entrada no datasheet e no dispositivo receptor.
Aplicação que exige saída normalmente fechada ou protocolo de comunicação não indicado na ficha.	✗	O IE5340 é especificado como normalmente aberto PNP/NPN e não há protocolo de comunicação declarado.
Instalação com espaço para corpo M8 x 1 de 40 mm e montagem não embutida.	✓	A geometria e o tipo de montagem correspondem aos dados dimensionais informados; verifique o espaço e o arranjo de alvos ao projetar a instalação.
Ambiente cuja temperatura de operação requerida ultrapassa 0...60 °C.	✗	A faixa ambiente especificada é 0...60 °C.
Instalação em que se pretende usar IP65/IP67 com tomada de cabos ifm corretamente aparafusada.	✓	A ficha condiciona esses graus de proteção à tomada de cabos ifm corretamente aparafusada.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IE5340, M8 x 1, alcance de detecção de 5 mm, saída PNP/NPN

Confirme no projeto que a aplicação requer detecção indutiva, montagem não embutida e alcance nominal de 5 mm.
Verifique o espaço de montagem para a rosca M8 x 1 e o comprimento de 40 mm; consulte o desenho dimensional antes de instalar.
Fixe o sensor com as porcas incluídas e respeite o torque aplicável indicado no datasheet e as referências do desenho.
Confira a compatibilidade da alimentação DC de 10...30 V e da entrada PNP/NPN normalmente aberta do dispositivo receptor.
Conecte a tomada M8 de 3 contatos conforme o esquema elétrico oficial; não presuma a pinagem sem consultar o datasheet.
Após a ligação, verifique a comutação e os LEDs de status e, quando aplicável, assegure que a tomada de cabos ifm esteja corretamente aparafusada para a condição IP declarada.

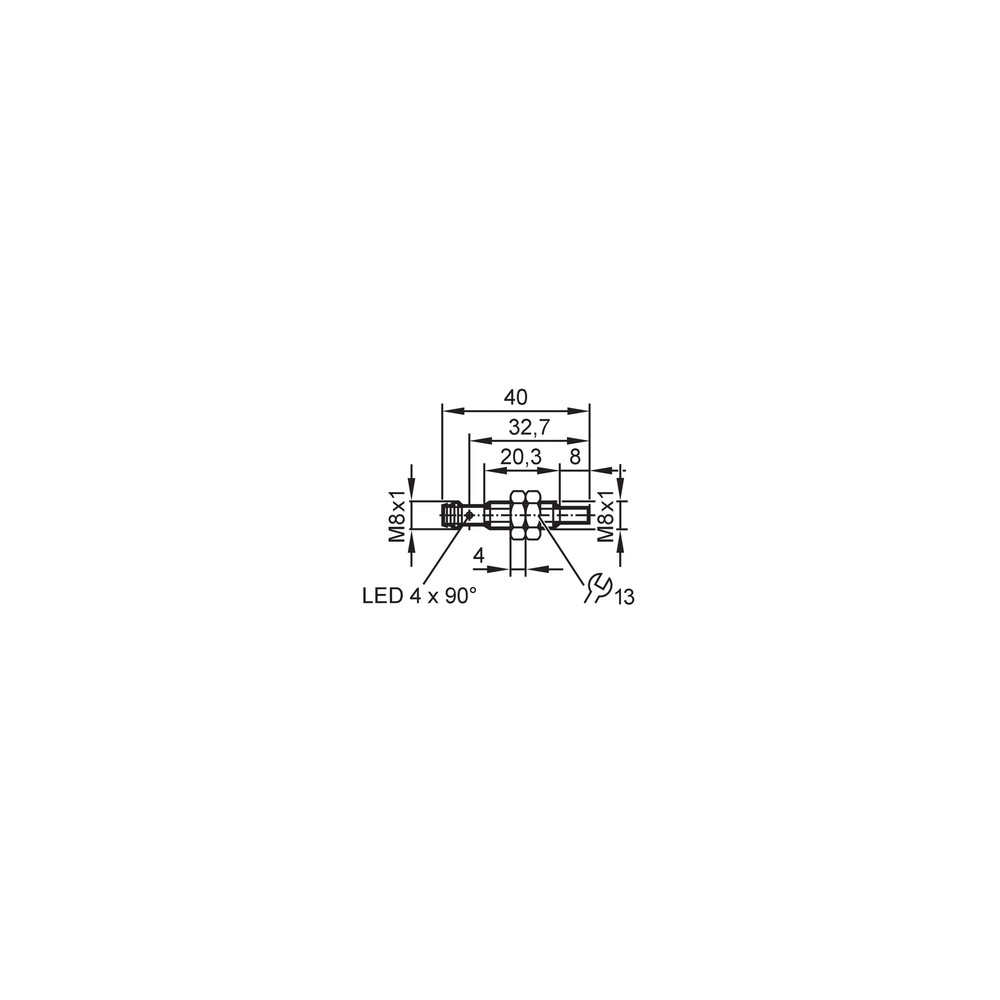

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ou ligação incompatível com a saída PNP/NPN, distância de trabalho inadequada ou alvo/material com fator de correção diferente.	Meça a alimentação nos terminais, confira o esquema no datasheet, confirme o tipo da entrada do controlador e verifique distância e material do alvo.
O sensor permanece acionado ou não retorna ao estado esperado.	A função é normalmente aberta e a lógica observada pode não corresponder à interpretação da entrada; também pode haver alvo dentro da zona de detecção.	Compare o estado da entrada com a função normalmente aberta, afaste o alvo e observe a indicação de chaveamento pelos LEDs.
A detecção é instável ou ocorre a uma distância menor que a esperada.	Montagem não embutida, posição do alvo, material e fator de correção podem alterar a distância efetiva em relação ao alcance nominal.	Confirme o tipo de montagem, meça a distância ao alvo e compare o material com os fatores de correção declarados.
Há falha de sinal ou indício de entrada de contaminantes na conexão.	Conector M8 mal conectado ou tomada de cabos não corretamente aparafusada; a proteção IP indicada depende dessa condição.	Inspecione o acoplamento e o aparafusamento da tomada ifm e verifique a conexão conforme as instruções do fabricante antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet do IE5340 em português (Datasheet) Desenho em escala do IE5340 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IE5340 e para que tipo de aplicação serve?

É um sensor indutivo para aplicações industriais e de automação que requerem detecção de objetos metálicos. A ficha também o descreve para condições de instalação estreitas.

O IE5340 é PNP ou NPN e qual entrada devo conferir?

A ficha informa saída PNP/NPN normalmente aberta. Verifique se a entrada do controlador é compatível com a configuração elétrica escolhida e consulte o esquema do datasheet.

O que acompanha o sensor?

A ficha lista duas porcas de fixação e uma peça por embalagem. Não há outros acessórios declarados nos dados fornecidos.

Posso usar este sensor para detectar plástico ou outro objeto não metálico?

A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos. Para esse requisito, selecione uma tecnologia cuja ficha declare compatibilidade com o material desejado.

Este modelo serve se eu preciso de uma saída normalmente fechada?

Não conforme a especificação disponível: a função de saída do IE5340 é normalmente aberta. Procure uma versão cuja ficha declare a função normalmente fechada.

O sensor não comuta; o que devo verificar antes de trocá-lo?

Confira primeiro a alimentação de 10...30 V DC, a ligação e a compatibilidade PNP/NPN com a entrada receptora. Depois verifique distância, material do alvo e indicação dos LEDs.

A leitura fica instável quando o alvo está próximo; qual é a causa provável?

A distância efetiva pode depender da montagem não embutida, da posição e do material do alvo. Compare a instalação com a distância de trabalho e os fatores de correção especificados.

Devo comprar o IE5340 como kit ou como peça avulsa?

A embalagem indicada contém uma peça, e a ficha lista duas porcas de fixação como material incluído. Não há kit adicional descrito; dimensione a quantidade pelo número de pontos de detecção.

Como faço a instalação elétrica sem errar a pinagem?

Use o conector M8 de 3 contatos e siga o esquema elétrico do datasheet do fabricante. Não deduza a pinagem apenas pelo formato do conector.

A tomada precisa ser aparafusada corretamente?

Sim. A ficha condiciona os graus IP65 e IP67 à tomada de cabos ifm corretamente aparafusada; confira também a montagem e o esquema no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade cuja ficha identifica a função como indutiva; neste modelo, a aplicação é indicada para detecção industrial de alvos metálicos.

PNP/NPN

Tipos de saída de comutação usados para interface elétrica com uma entrada compatível; devem ser conferidos com o circuito receptor.

Montagem não embutida

Configuração de instalação declarada para o sensor; deve ser considerada ao planejar sua posição em relação à superfície de montagem.

Símbolo usado na ficha para a distância real de comutação, referência para os desvios e a histerese declarados.

Grau de proteção IP

Classificação de proteção do invólucro; os valores informados para este produto dependem da tomada de cabos ifm corretamente aparafusada.
