Sensor Indutivo IFM IE5338 M8 3mm PNP/NPN

Pré-visualizar: IE5338 IFM - Sensor Indutivo ifm Automação Industrial M8x1 3mm PNP/NPN

IE5338 IFM - Sensor Indutivo ifm Automação Industrial M8x1 3mm PNP/NPN

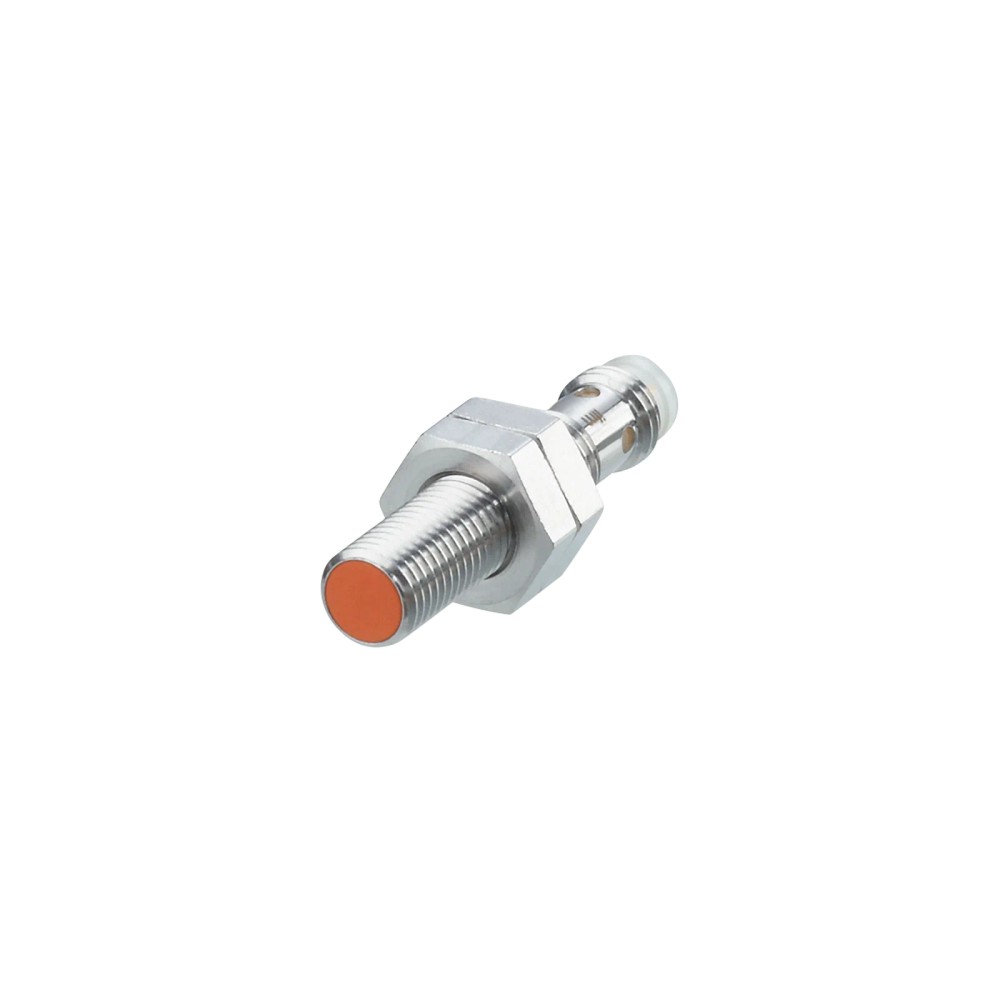

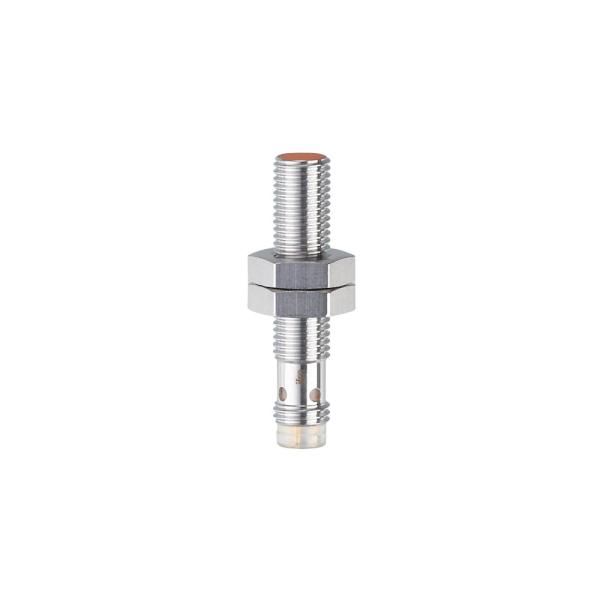

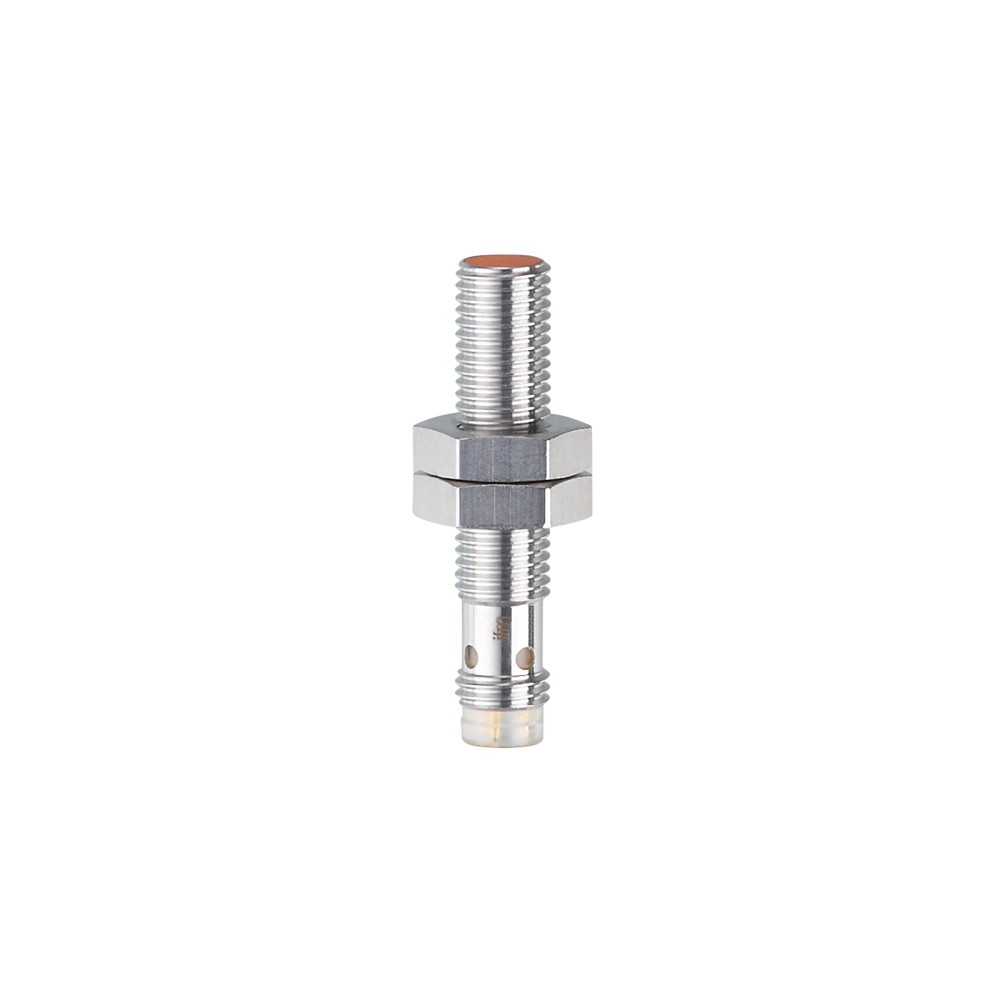

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5338
EAN: 4021179085243
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M8 x 1...mais

Fechar menu

Saiba mais sobre: "IE5338 IFM - Sensor Indutivo ifm Automação Industrial M8x1 3mm PNP/NPN"

Destaques do Produto

Tipo de Rosca

M8 x 1

Alcance

3 mm

Saída

PNP/NPN

Grau de Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IE5338 IFM - Sensor Indutivo M8x1 3mm PNP/NPN

O sensor indutivo ifm IE5338 é um componente de automação industrial com rosca M8x1, ideal para detecção de metais em espaços confinados. Possui alcance de 3 mm e montagem embutida, sendo compatível com saídas PNP e NPN. É operado em 10-30V DC com alta frequência de comutação de 800 Hz.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IE5338
Alcance	3 mm
Rosca	M8 x 1
Saída	PNP/NPN
Frequência	800 Hz
Grau de Proteção	IP65/IP67
Tensão	10...30 V DC
Temperatura	0...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com restrição de espaço devido ao design M8.
Automação industrial que exige saída PNP/NPN universal.
Montagem embutida em estruturas metálicas onde a face ativa precisa estar rente.
Ambientes industriais com necessidade de proteção contra água (IP67).

⚠ Considere outro se precisa de:

Instalação em locais com vibração mecânica extrema sem suporte adicional.
Uso em ambientes onde a temperatura ambiente exceda 60 °C.
Aplicação para detecção de materiais não metálicos.
Conexão elétrica com cabos sem vedação adequada (compromete IP67).

APLICAÇÕES E USO

Automação industrial: Detecção de posição em esteiras e máquinas operatrizes onde o espaço é crítico.
Aplicações em espaços confinados: O design compacto M8 facilita a integração em mecanismos de precisão.
Uso geral em ambientes industriais: Compatível com o padrão IP65/IP67 para proteção contra intempéries leves e poeira.

COMO ESCOLHER

Antes de comprar o IE5338 IFM - Sensor Indutivo M8x1 3mm PNP/NPN, verifique estes pontos:

Quando escolher este sensor?

Ideal para aplicações de detecção de proximidade em espaços reduzidos onde o sensor precisa ser instalado rente à superfície metálica (montagem embutida) e requer flexibilidade na lógica de saída (PNP/NPN).

Quando buscar outra opção?

Se a aplicação exigir detecção a distâncias superiores a 3 mm, ou se o material a ser detectado não for metálico, este sensor não é a solução técnica adequada.

ESPECIFICAÇÕES TÉCNICAS

Dados de Operação
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética para objetos metálicos
Alcance de detecção	3 mm	Distância nominal de detecção garantida
Tipo de montagem	Embutido	Permite instalação faceada em metal

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação suportada
Saída de comutação	PNP/NPN	Configuração da saída elétrica
Frequência de comutação	800 Hz	Velocidade máxima de chaveamento
Queda de tensão máx.	3,5 V	Perda interna na saída

Condições Ambientais
Grau de proteção	IP 65; IP 67	Resistência a poeira e água
Temperatura ambiente	0...60 °C	Limite de operação térmica
MTTF	403 anos	Tempo médio para falha

Dados Mecânicos
Designação da rosca	M8 x 1	Padrão de rosca mecânica
Materiais	Latão revestido com bronze branco	Composição do invólucro

COMPATIBILIDADE

Comunicação

• Saída Digital (PNP/NPN)

Conexões

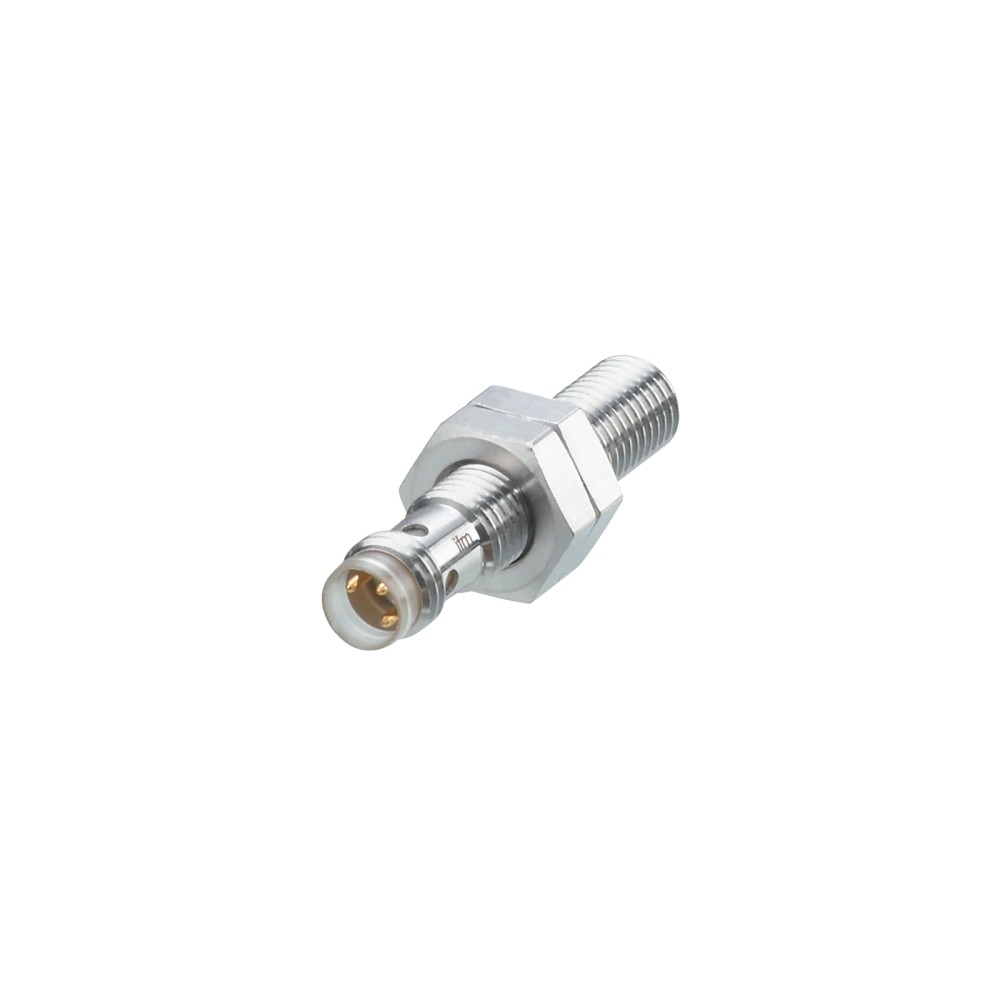

Elétrica Conector M8, 3 polos

Processo Rosca M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada PNP	✓	O sensor suporta configuração PNP/NPN automaticamente.
PLC com entrada NPN	✓	O sensor suporta configuração PNP/NPN automaticamente.
Detecção de objetos plásticos	✗	Sensores indutivos operam apenas com materiais condutores/metálicos.
Ambiente com imersão constante (submerso)	✗	IP67 suporta imersão temporária, não uso contínuo submerso.

INSTALAÇÃO

Como instalar o IE5338 IFM - Sensor Indutivo M8x1 3mm PNP/NPN

Limpe a área de instalação para remover detritos metálicos que possam causar detecção falsa.
Rosqueie o sensor no local de montagem.
Utilize as porcas de fixação inclusas para garantir o posicionamento, respeitando o torque máximo de 1,5 Nm.
Conecte o cabo M8 com codificação A, garantindo que o aperto seja suficiente para vedação IP67.
Verifique a integridade do cabo para evitar entrada de umidade no conector.
Alimente o sensor com 10-30V DC e observe os LEDs de status de chaveamento.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou não processa sinal.	Tensão fora da faixa de 10-30V DC.	Meça a voltagem no conector M8 com multímetro.
Saída não comuta, LED indicador piscando ou apagado.	Curto-circuito ou sobrecarga na carga de saída.	Verifique a corrente de carga e o isolamento do cabo.
Sensor não opera corretamente.	Inversão de polaridade no conector.	Compare o diagrama de pinagem do datasheet com a fiação do cabo.
Objeto não detectado.	Distância do alvo acima do limite (3mm).	Confira se o objeto está dentro da distância de trabalho (0...2,4mm).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5338 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5338 e para que serve?

O IE5338 é um sensor indutivo M8x1, compacto e embutido, projetado para detecção sem contato de objetos metálicos em automação industrial.

O que vem na embalagem do sensor IE5338?

O produto acompanha 2 porcas de fixação para a montagem no invólucro roscado M8.

O sensor detecta objetos plásticos ou madeiras?

Este sensor não é adequado para detectar objetos não metálicos, como plásticos, vidros ou madeiras, pois opera exclusivamente por indução eletromagnética.

Existe alguma restrição de tensão para este modelo?

Não utilize este sensor em aplicações com tensões de alimentação superiores a 30V DC, sob risco de dano permanente ao circuito interno.

O que fazer se o sensor não sinalizar a detecção?

Se o LED não acende na presença de um objeto metálico, verifique a conexão do cabo M8 e se a tensão de alimentação está entre 10 e 30V DC.

Por que o sensor não está enviando sinal para o PLC?

A falta de sinal de saída pode indicar um curto-circuito na carga ou inversão na polaridade de conexão; valide a fiação seguindo o diagrama técnico.

Devo escolher este modelo ou um sensor puramente PNP?

Este modelo possui saída PNP/NPN, sendo uma opção versátil para sistemas que aceitam ambas as configurações sem necessidade de troca do sensor.

Qual a vantagem deste sensor em relação aos modelos não embutidos?

Comparado a sensores não embutidos, o IE5338 (embutido) permite montagem rente ao metal, economizando espaço em máquinas, mas com distância de detecção mais restrita (3mm).

Qual o cuidado ao instalar o sensor?

A instalação deve ser feita com o torque máximo de 1,5 Nm para o conector de 5mm, garantindo que o invólucro não seja deformado.

Ele pode ser usado em ambientes com umidade ou jatos de água?

Sim, o sensor atende às normas industriais de proteção IP65/IP67, desde que utilizado com conectores da ifm corretamente aparafusados.

GLOSSÁRIO TÉCNICO

PNP/NPN

Configuração de saída que permite ao sensor ser compatível com entradas de controladores (PLCs) que buscam sinal positivo (PNP) ou negativo (NPN). (Ref.: Saída de comutação)

Montagem Embutida

O sensor pode ser montado faceado ao material metálico circundante sem interferência na detecção. (Ref.: Tipo de montagem)

Histerese

Diferença entre a distância de ligação e desligamento do sensor, prevenindo chaveamentos falsos. (Ref.: Histerese 1...20 %)

IP67

Grau de proteção contra a entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)

Frequência de Comutação

Número máximo de ciclos de detecção que o sensor realiza por segundo (800 Hz). (Ref.: Frequência de comutação DC)
