Sensor Indutivo IFM IE5329 M8 4mm

Pré-visualizar: IE5329 IFM - Sensor Indutivo ifm Automação Industrial PNP M8 4mm

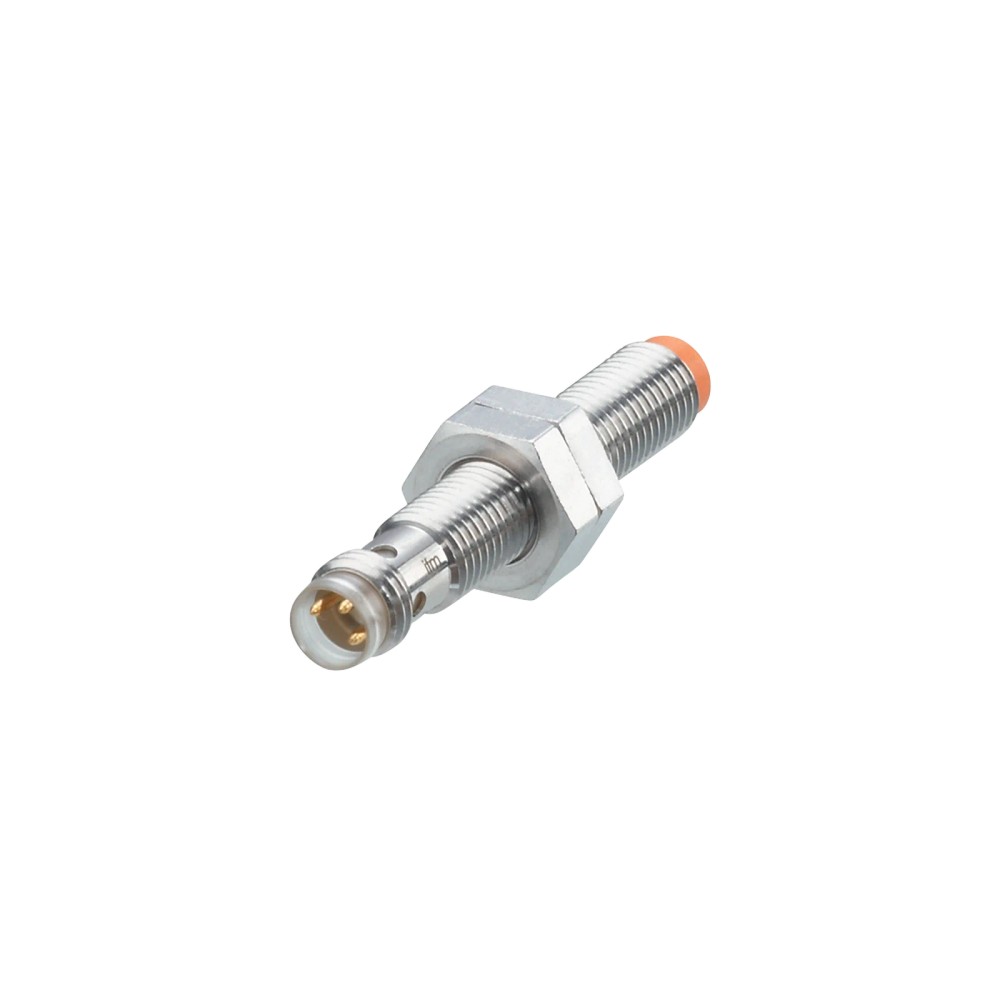

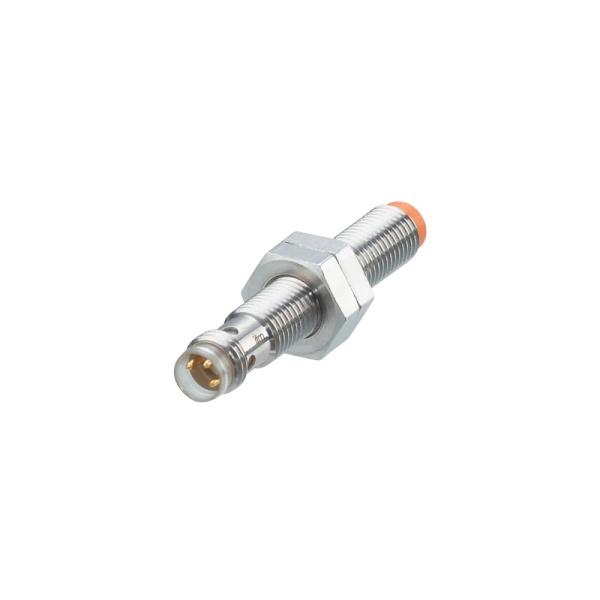

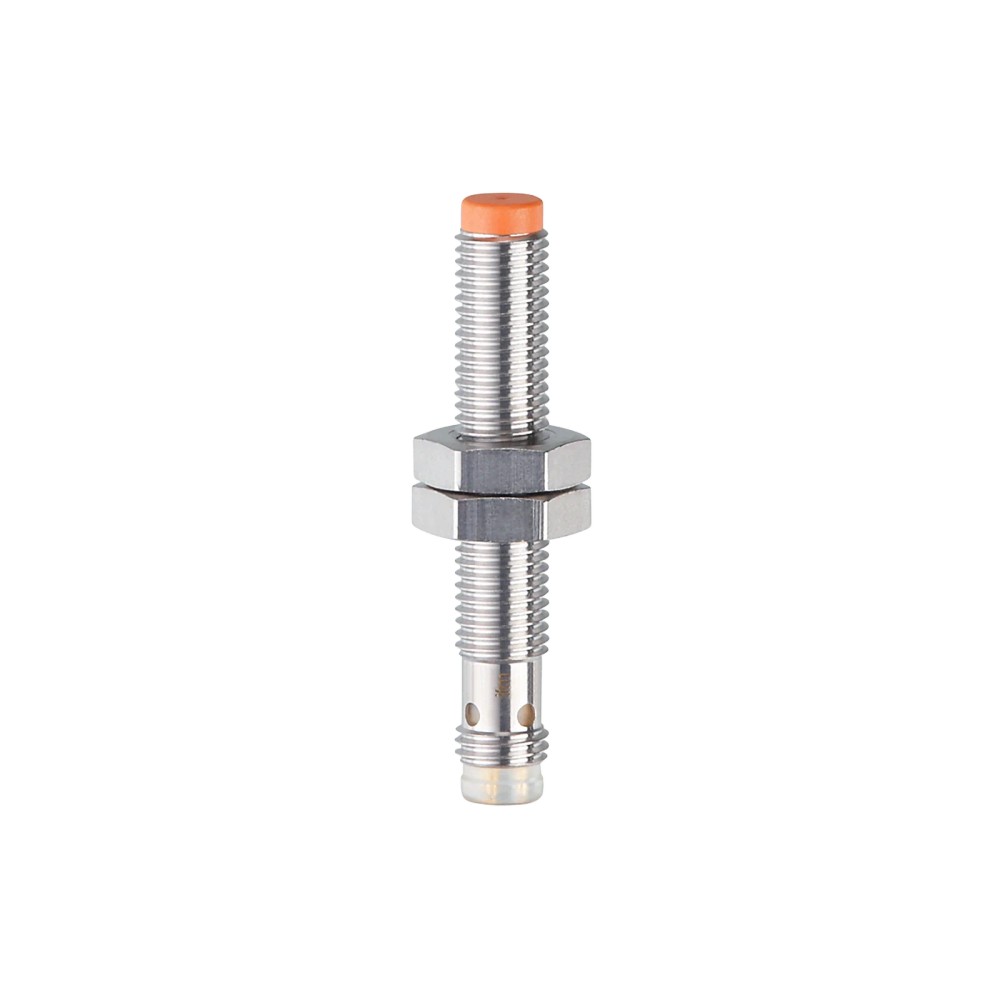

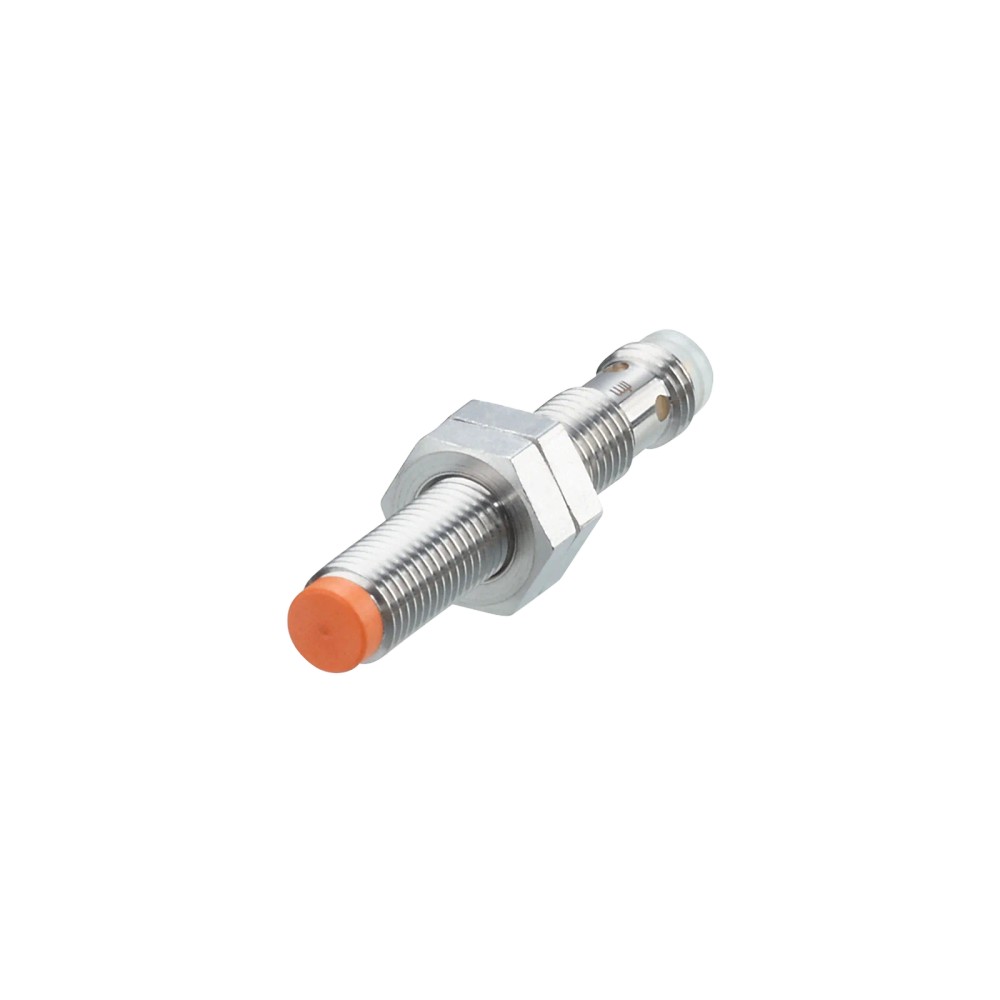

IE5329 IFM - Sensor Indutivo ifm Automação Industrial PNP M8 4mm

Imagem meramente ilustrativa

R$ 943,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5329
EAN: 4021179085168
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M8...mais

Fechar menu

Saiba mais sobre: "IE5329 IFM - Sensor Indutivo ifm Automação Industrial PNP M8 4mm"

Destaques do Produto

Tipo de Conexão

Alcance de Detecção

4 mm

Saída

PNP / NA

Grau de Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IE5329 M8x1 4mm PNP

O sensor indutivo IE5329 é um componente industrial de alta precisão projetado para detecção de objetos metálicos em ambientes de automação. Com corpo em rosca M8x1, oferece um alcance de 4 mm e montagem não embutida para instalações compactas. Opera com tensão de 10-30 V DC, possui saída PNP normalmente aberta e suporta frequências de até 800 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	IE5329
Conexão	M8
Alcance	4 mm
Saída	PNP
Grau de Proteção	IP65/IP67
Montagem	Não embutido
Alimentação	10-30 V DC
Frequência	800 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço confinado
Sistemas que requerem detecção rápida de metais (até 800 Hz)
Aplicações com alta necessidade de repetibilidade
Ambientes industriais padronizados para conexões M8

⚠ Considere outro se precisa de:

Instalações que requerem montagem embutida (o sensor é não embutido)
Ambientes com presença de substâncias que excedam a proteção IP67
Detecção de materiais não metálicos
Cargas que excedam 100 mA

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de montagem
Monitoramento de posição em máquinas de embalagem
Automação industrial em espaços reduzidos
Contagem de ciclos em equipamentos de alta velocidade

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IE5329 M8x1 4mm PNP, verifique estes pontos:

Quando escolher este modelo

Ideal para detecção de objetos metálicos em máquinas com espaço limitado (M8) que requerem alta velocidade de resposta (800Hz) e montagem não embutida.

Quando buscar alternativas

Considere modelos de montagem embutida se o sensor precisar ser montado rente ao metal, ou modelos M12/M18 se o alcance de 4 mm for insuficiente.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de produto	Sensor indutivo	Identificação da tecnologia de detecção
Função de saída	Normalmente aberto	Estado lógico da saída sem detecção
Saída de comutação	PNP	Tipo de sinal elétrico de saída

Desempenho
Alcance de detecção	4 mm	Distância nominal de detecção
Montagem	Não embutido	Requisito de instalação física
Frequência de comutação	800 Hz	Velocidade máxima de operação

Dados Mecânicos
Invólucro	M8 x 1 / L = 50 mm	Dimensões físicas e padrão de rosca
Material	Latão revestido com bronze branco	Composição do invólucro para resistência
Grau de proteção	IP 65, IP 67	Nível de vedação contra contaminantes

COMPATIBILIDADE

Comunicação

• DC

• PNP

Conexões

Elétrica Conector M8, 3 pinos, codificação A

Processo Rosca M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingos de líquidos	✓	O grau de proteção IP67 é adequado para proteção contra submersão temporária e líquidos.
Montagem embutida em metal	✗	O modelo é não embutido, exigindo face ativa livre de interferência metálica.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IE5329 M8x1 4mm PNP

Verifique a compatibilidade da fiação e alimentação (10-30V DC).
Rosqueie o sensor no local de montagem.
Fixe o sensor utilizando as porcas inclusas.
Respeite o torque de 1,5 Nm na parte frontal e 2 Nm na posterior.
Conecte o cabo M8 ao sensor, garantindo a vedação.
Teste o funcionamento observando o LED amarelo de status ao aproximar o objeto metálico.

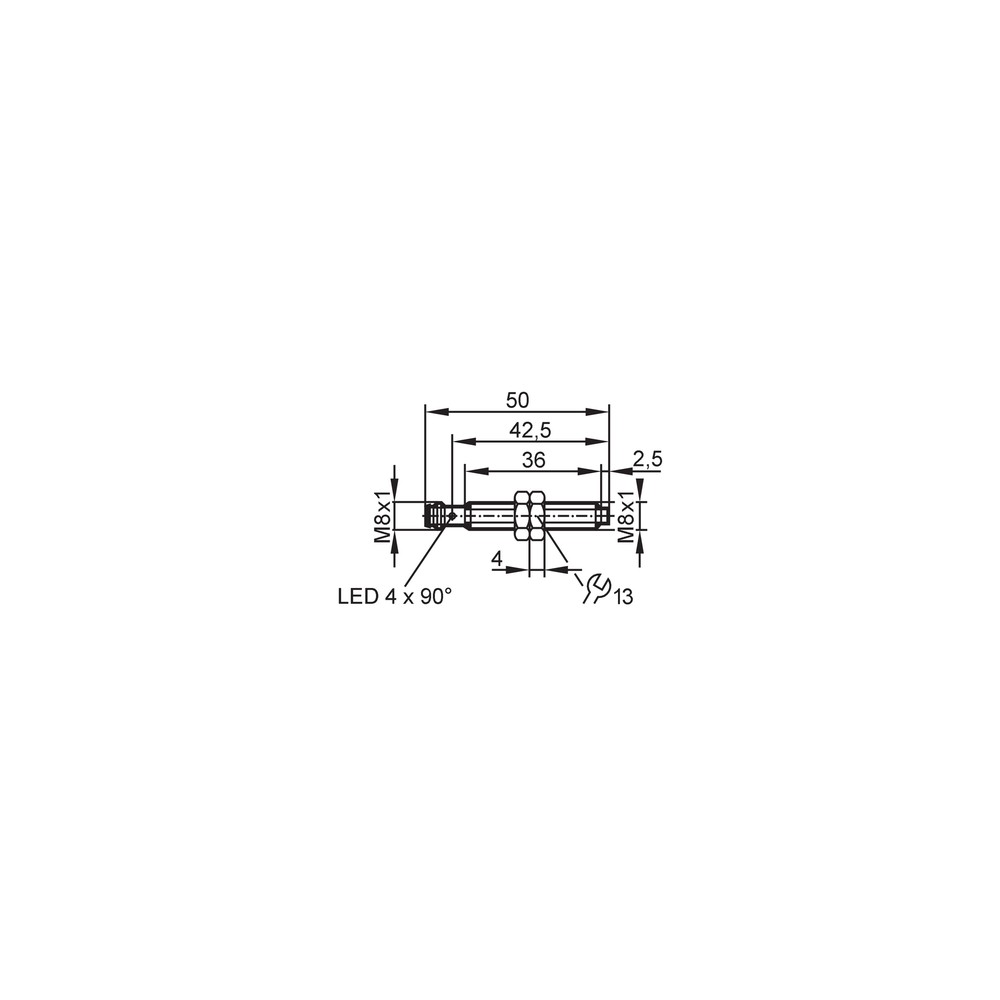

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status piscando ou sensor inoperante	Curto-circuito na fiação ou carga excedente	Desconectar a carga e verificar se o LED de status normaliza sem curto na saída
Sensor não comuta	Tensão de alimentação fora da faixa (10-30V DC)	Medir a tensão nos terminais do conector M8 com multímetro
Detecção inconsistente	Alinhamento incorreto ou material de alvo incorreto	Verificar se o alvo metálico está dentro da distância de trabalho (0...3,25 mm) e dentro do fator de correção
Sensor não liga	Inversão de polaridade na fiação	Confirmar a pinagem do conector M8 conforme diagrama

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5329 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5329 da ifm?

O IE5329 é um sensor indutivo de 4 mm de alcance, desenvolvido com rosca M8x1 para detecção de metais em automação industrial.

O que vem na embalagem do sensor?

O produto acompanha duas porcas de fixação para instalação direta.

Este sensor pode ser montado faceado embutido?

Este modelo possui montagem do tipo não embutido. Ele não deve ser utilizado em aplicações que exijam montagem faceada ou embutida no material base.

Posso usar este sensor para detectar plásticos ou madeira?

O sensor não é adequado para detectar materiais não metálicos. Verifique os fatores de correção: aço (1,0), aço inoxidável (0,7), latão (0,5), alumínio (0,5) e cobre (0,4).

O que significa quando o LED de status não acende na presença de um objeto?

Se os LEDs amarelos não acendem, verifique primeiro a tensão de alimentação (10-30 V DC) e a integridade da conexão M8.

O sensor está sinalizando falha ou não comuta, o que pode ser?

Geralmente indica curto-circuito na carga ou inversão de polaridade. Verifique a fiação e se a carga conectada respeita o limite de 100 mA por contato.

Devo escolher este sensor ou outro modelo de tamanho diferente?

O modelo IE5329 utiliza rosca M8. Se sua aplicação exige M12 ou uma distância de detecção maior, este modelo não será compatível dimensionalmente ou tecnicamente.

Qual a diferença deste sensor indutivo para um sensor capacitivo?

Este sensor é projetado para aplicações que exigem alta frequência de comutação (800 Hz) e dimensões reduzidas, diferindo de sensores magnéticos ou capacitivos.

Quais cuidados tomar ao instalar o sensor?

Utilize as porcas de fixação inclusas, respeitando o torque máximo de 1,5 Nm para a face ativa (A=5mm) e 2 Nm para a parte posterior.

Como funciona a procedência e suporte deste item?

A compra e faturamento são realizados diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do material e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde a carga é conectada entre a saída do sensor e o negativo (0 V), comutando o positivo (Ref.: Saída de comutação)

Não embutido

Tipo de montagem onde a face ativa do sensor deve ficar livre de metal circundante para evitar detecção falsa (Ref.: Método de montagem)

IP67

Grau de proteção contra entrada de poeira e submersão temporária em água (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida aqui entre 1% a 20% de Sr (Ref.: Histerese)

MTTF

Tempo médio até a falha, indicando a confiabilidade do componente, para este modelo é de 1379 anos (Ref.: MTTF)
