Sensor Indutivo IFM IE5328 PNP M8 2mm

Pré-visualizar: IE5328 IFM - Sensor Indutivo IFM Automação Industrial PNP M8 2mm

IE5328 IFM - Sensor Indutivo IFM Automação Industrial PNP M8 2mm

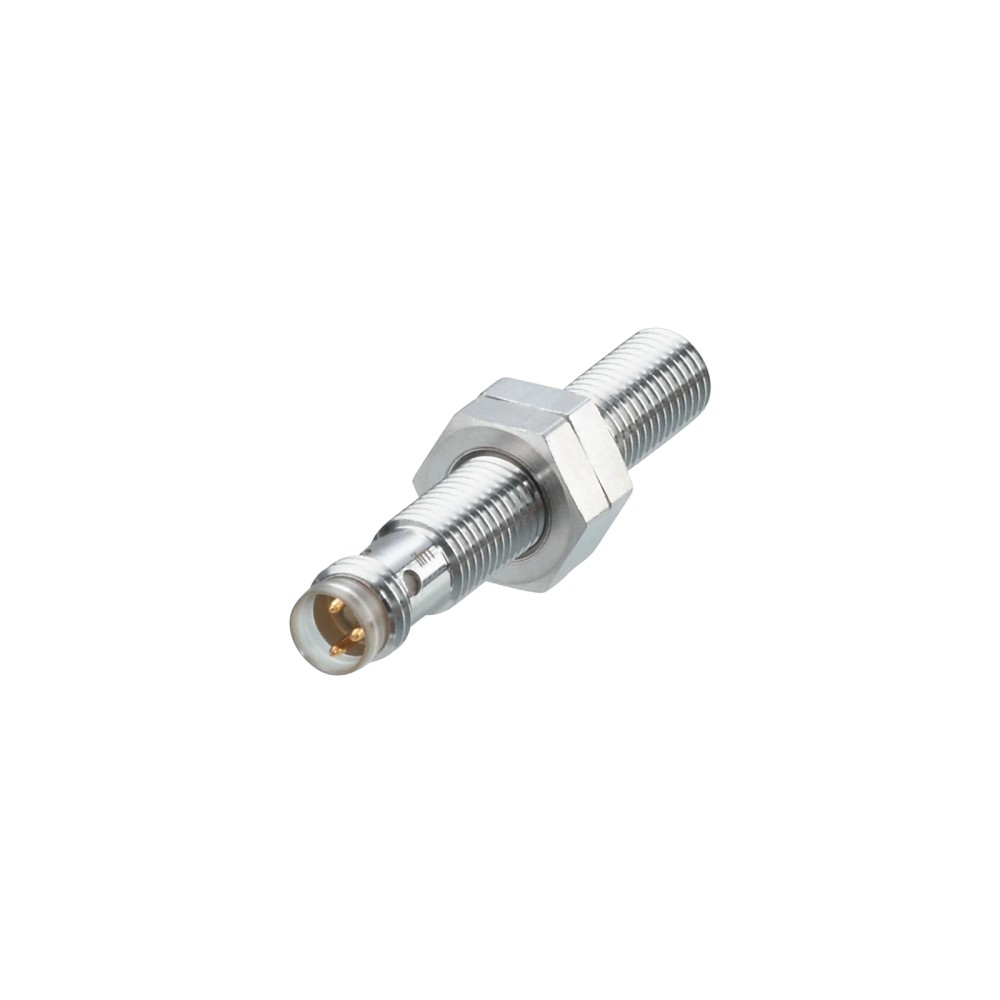

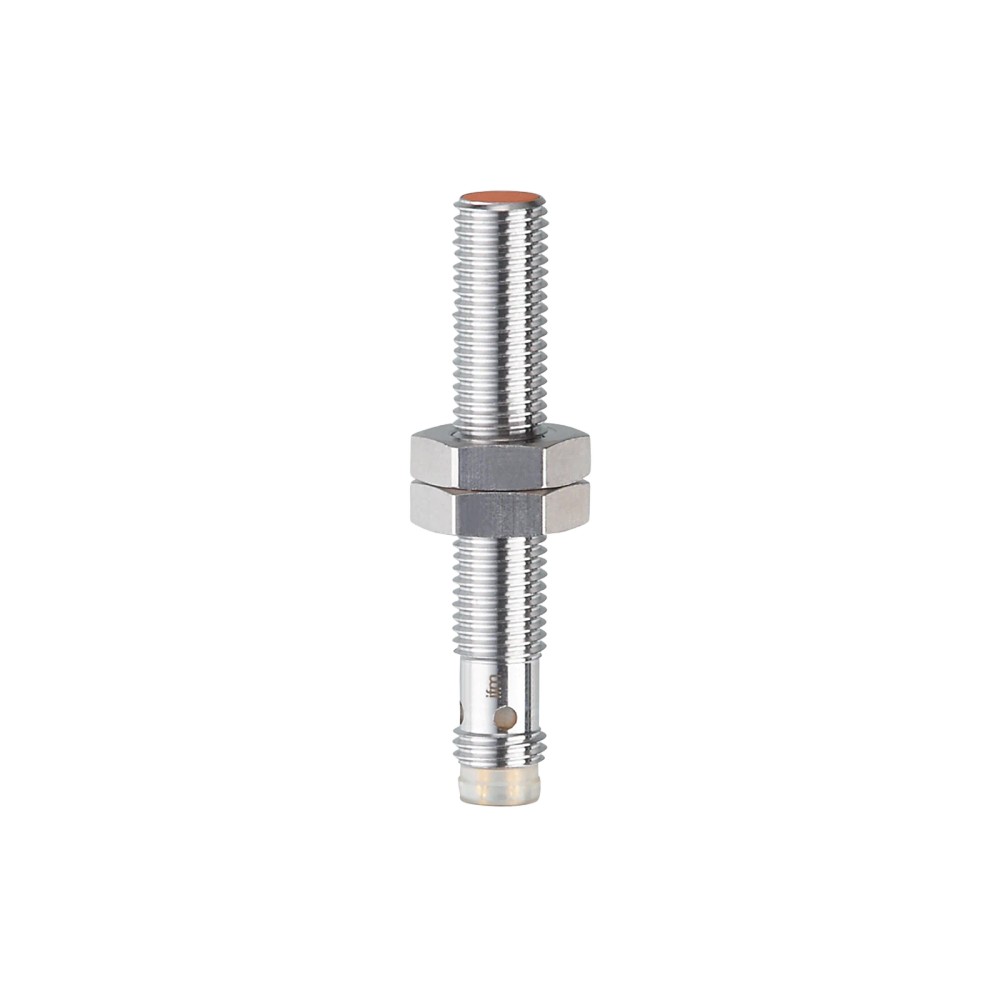

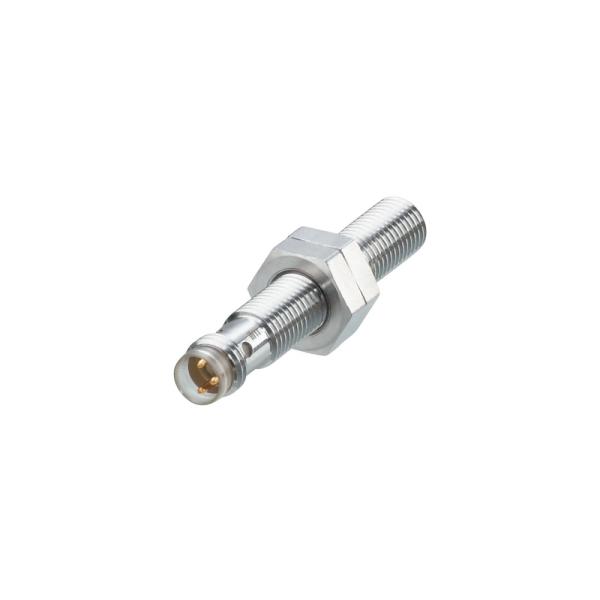

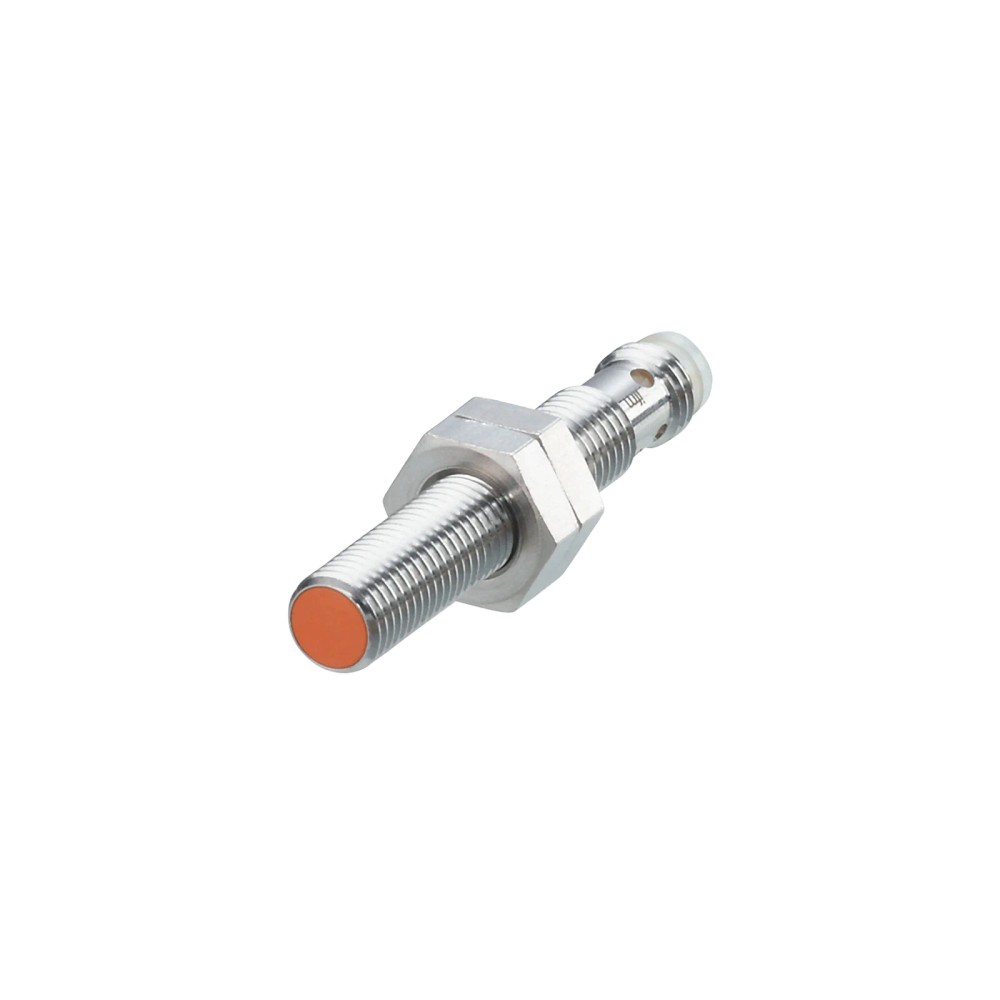

Imagem meramente ilustrativa

R$ 943,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5328
EAN: 4021179085151
NCM do produto: 85365090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "IE5328 IFM - Sensor Indutivo IFM Automação Industrial PNP M8 2mm"

Destaques do Produto

Tipo de montagem

Embutido

Alcance

2 mm

Saída

PNP - NA

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5328 PNP M8 2mm

O sensor indutivo IE5328 da IFM é um componente de automação industrial projetado para a detecção sem contato de objetos metálicos. Com invólucro M8 e montagem embutida, ele oferece uma solução compacta para espaços restritos. Possui saída PNP, alcance de 2 mm e frequência de comutação de 1300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IE5328
Alcance	2 mm
Montagem	Embutida
Saída	PNP
Conexão	M8
Frequência	1300 Hz
Proteção	IP65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial com espaço reduzido.
Detecção de presença ou contagem de peças metálicas ferrosas.
Ambientes com necessidade de alto ciclo de comutação (até 1300 Hz).

⚠ Considere outro se precisa de:

Instalação em ambientes com campos eletromagnéticos extremos sem blindagem.
Detecção de alvos não metálicos.
Uso fora da faixa de temperatura de 0 a 70 °C.
Conexão em circuitos de corrente alternada (AC).

APLICAÇÕES E USO

Automação industrial em linhas de montagem.
Detecção de posição em condições de instalação estreitas.
Contagem de peças metálicas em esteiras transportadoras.
Monitoramento de presença em máquinas operatrizes.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5328 PNP M8 2mm, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações de automação onde o espaço é crítico (invólucro M8) e a detecção de objetos metálicos ferrosos ocorre a curtas distâncias (até 2mm).

Quando buscar outra opção

Se a aplicação exigir detecção a distâncias superiores a 2 mm, materiais não metálicos ou conexão direta em circuitos de corrente alternada, selecione modelos com características dimensionais ou elétricas distintas.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	2 mm	Distância nominal de detecção para montagem embutida.
Método de montagem	Embutido	Permite instalação faceada em superfícies metálicas.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida para operação segura.
Consumo de corrente	< 10 mA	Corrente drenada pelo sensor em repouso.
Saída	PNP / Normalmente aberto	Lógica de funcionamento do estágio de saída.

Dados mecânicos
Dimensões	M8 x 1 / L = 50 mm	Dimensões físicas do invólucro roscado.
Material	Latão revestido com bronze branco	Material do invólucro para resistência mecânica.

COMPATIBILIDADE

Comunicação

• Sinal digital padrão (comutação PNP)

Conexões

Elétrica 1 x M8; 3 pinos

Processo M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com vibração	✓	O invólucro roscado M8 oferece fixação mecânica estável.
Detecção de Alumínio	✓	É detectável, porém com fator de correção (0,4) conforme datasheet.
Ambiente com alta pressão de água	✗	O grau de proteção é IP65, inadequado para imersão ou alta pressão.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5328 PNP M8 2mm

Verifique se a superfície de montagem está limpa e nivelada.
Insira o sensor na perfuração preparada.
Rosqueie a primeira porca de fixação até a posição desejada.
Utilize o torque recomendado (A=2 Nm, B=5 Nm) para fixar as porcas.
Conecte o cabo M8 com codificação A, observando a pinagem do diagrama.
Verifique o acendimento do LED amarelo ao aproximar um alvo metálico.

Desenho Dimensional Pinagem

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Alvo metálico fora do alcance de detecção (2 mm).	Verifique a distância entre a face ativa e o alvo usando um calibrador.
LED de status (amarelo) apagado permanentemente.	Falha na alimentação (cabo partido ou fonte desligada).	Utilize um multímetro para medir 24V DC no conector M8.
Sensor entra em proteção e não comuta.	Curto-circuito na carga de saída.	Desconecte a carga e verifique a continuidade do cabeamento.
Detecção intermitente ou sinal falso.	Acúmulo de partículas metálicas na face ativa.	Limpe a face do sensor com um pano macio.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5328 (Datasheet) Desenho Dimensional M8 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IE5328 da IFM?

O IE5328 é um sensor indutivo PNP com alcance de 2 mm, projetado para automação industrial e detecção de objetos metálicos em espaços confinados.

O que vem na embalagem deste produto?

Ele acompanha duas porcas de fixação para montagem mecânica.

Posso usar este sensor para detectar peças plásticas em uma esteira?

Não é adequado para detecção de materiais não metálicos, como plásticos ou madeira, pois sua tecnologia exige alvos ferrosos ou condutivos.

Este sensor funciona em circuitos de 220V AC?

Este modelo não é compatível com tensões AC (corrente alternada), operando exclusivamente em tensões DC de 10 a 30 V.

O sensor não liga. O que devo verificar?

Se o LED amarelo não acender na presença do alvo, verifique primeiro se a alimentação 24V DC está correta e se não há rompimento no cabo de conexão M8.

O sensor está com saída 'travada' em sinal alto (ativo). Por que isso ocorre?

A causa provável é a aproximação excessiva do alvo ou sujeira na face ativa; limpe a face e verifique se a distância está dentro dos 2 mm nominais.

Devo usar este sensor ou um modelo com IO-Link?

Este sensor é uma unidade dedicada de detecção indutiva. Para controle de processos complexos, considere sensores com IO-Link se a arquitetura do seu sistema permitir.

Qual a diferença entre este sensor e outros sensores M8 da IFM?

A escolha entre modelos similares depende do alcance e do invólucro. O IE5328 é otimizado para roscas M8 com foco em compacidade.

Como realizar a instalação correta deste sensor?

A instalação requer alinhamento preciso para não exceder o limite de detecção de 2 mm; utilize uma chave adequada para ajustar as porcas de fixação sem danificar o invólucro.

Qual a procedência deste sensor?

A IFM garante a conformidade técnica conforme a norma EN 60947-5-2, mantendo rigorosos padrões de fabricação para automação.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da fonte para a carga (Ref.: Saída de comutação).

Montagem Embutida

Permite que o sensor seja montado rente ao material de suporte sem interferir no campo magnético de detecção (Ref.: Método de montagem).

Histerese

A diferença entre o ponto de ativação e desativação, garantindo estabilidade na detecção (Ref.: 1-20% de Sr).

Frequência de Comutação

Número máximo de ciclos de detecção que o sensor realiza por segundo, aqui de 1300 Hz (Ref.: Performance dinâmica).

IP65

Grau de proteção contra poeira e jatos de água de baixa pressão (Ref.: Norma EN 60529).
