Sensor Indutivo IFM IE5324 M8 PNP 2mm

Pré-visualizar: IE5324 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 2mm IP67

IE5324 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 2mm IP67

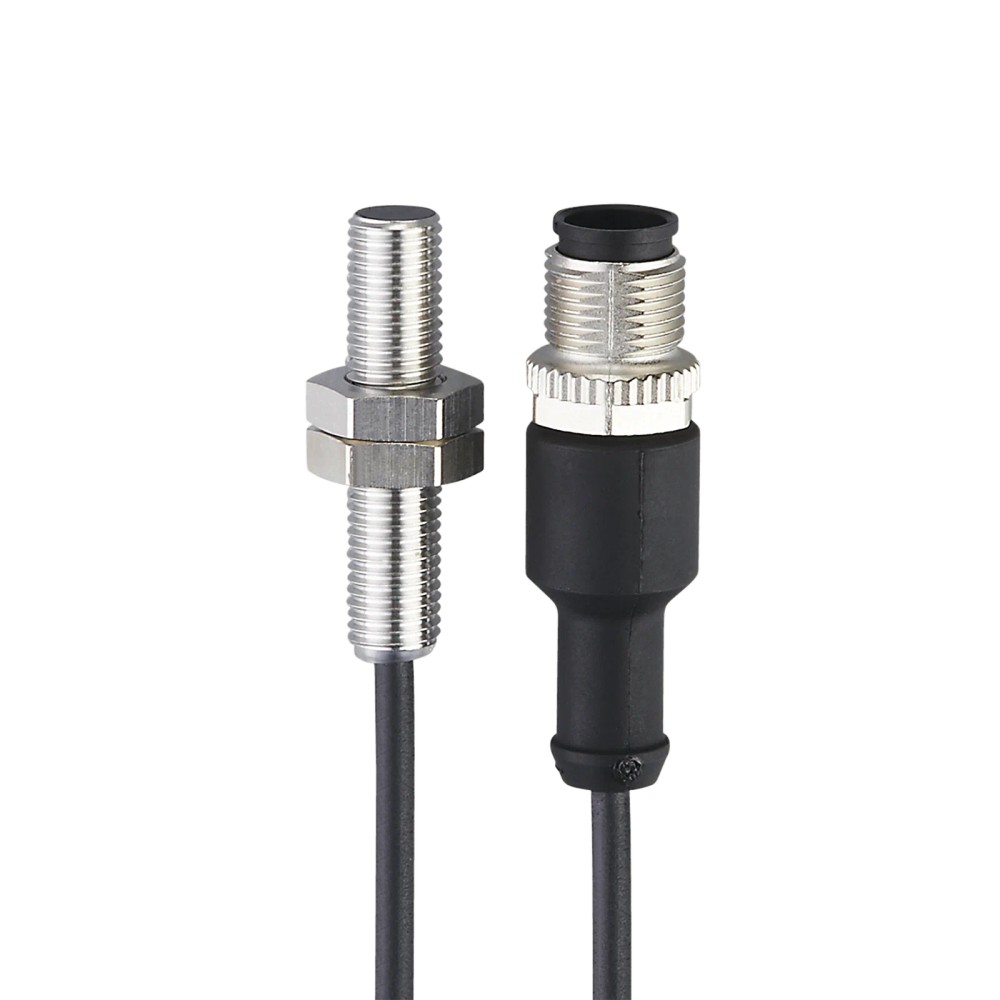

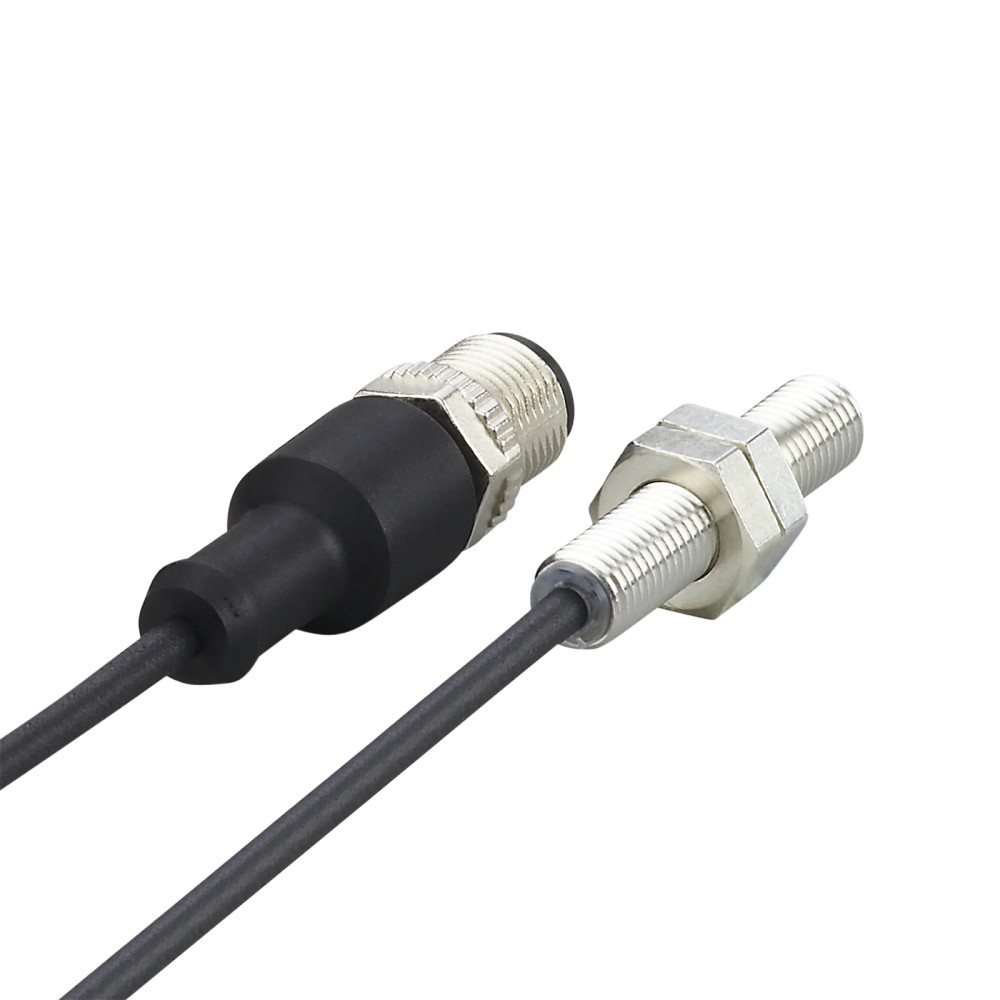

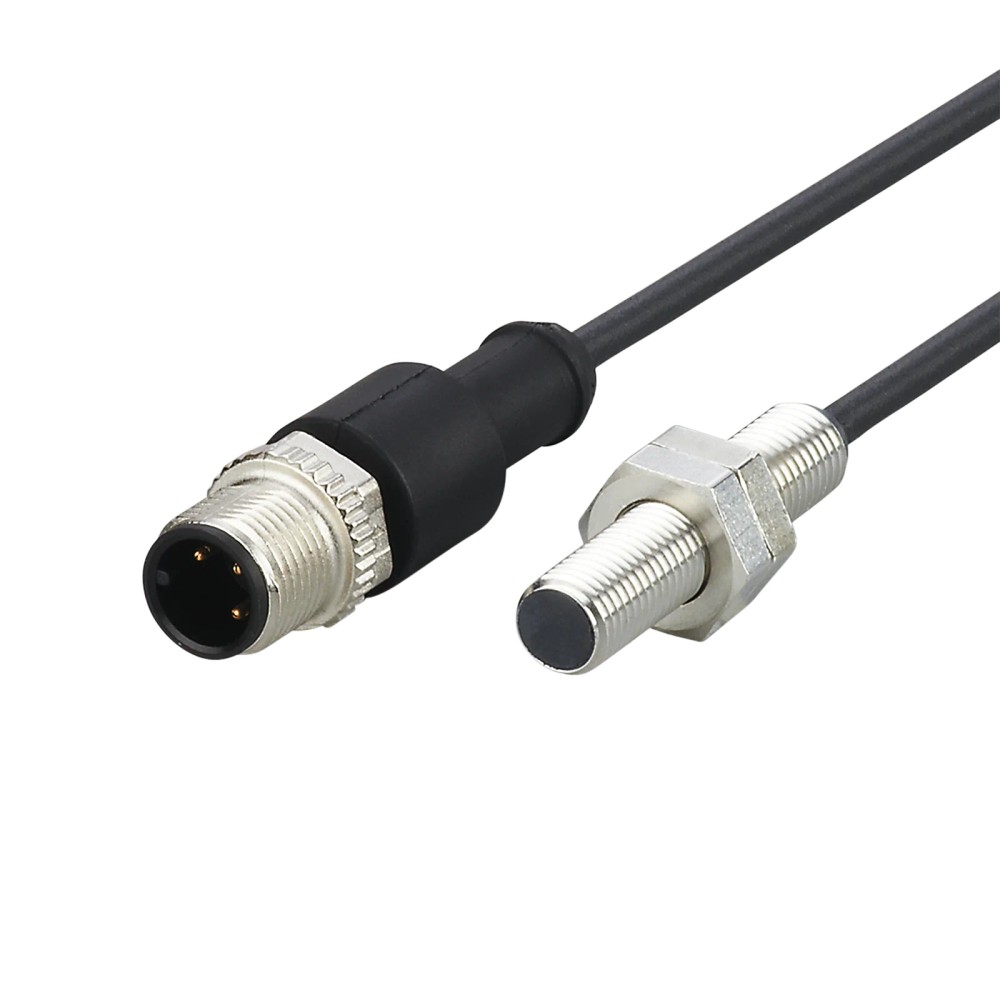

Imagem meramente ilustrativa

R$ 995,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5324
EAN: 4021179085113
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IE5324 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP 2mm IP67"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente Aberto

Rosca

Alcance

2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5324 M8 PNP 2mm IP67

O sensor indutivo IFM IE5324 é um componente robusto para detecção sem contato de objetos metálicos em aplicações industriais. Operando sob o princípio indutivo, oferece alta precisão com alcance de 2 mm em montagem embutida. Destaca-se por sua versatilidade elétrica com tensão de 10-36V DC e saída PNP normalmente aberta, garantindo integração eficiente em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	IE5324
Rosca	M8 x 1
Alcance	2 mm
Saída	PNP (NA)
Grau IP	IP67
Conexão	Cabo 0.8m + Conector M12
Frequência	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Monitoramento de posições em máquinas operatrizes com pouco espaço
Aplicações que exigem montagem embutida em estruturas metálicas

⚠ Considere outro se precisa de:

Instalação em ambientes com presença de produtos químicos que degradem o LCP da face ativa
Uso para detecção de objetos não metálicos
Exposição a pressões de jato de água superiores ao especificado em IP67

APLICAÇÕES E USO

Linhas de montagem automatizadas exigindo detecção precisa de componentes metálicos.
Máquinas operatrizes com espaço reduzido para montagem de sensores.
Monitoramento de posições em esteiras de transporte industrial.
Sistemas de indexação que utilizam alvos metálicos para contagem ou posicionamento.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5324 M8 PNP 2mm IP67, verifique estes pontos:

Quando escolher este sensor

Utilize quando houver a necessidade de detecção sem contato de materiais ferrosos em espaços confinados, onde o design compacto M8 é mandatório.

Quando buscar outra alternativa

Se a aplicação exigir detecção de materiais não metálicos ou distâncias superiores a 2 mm, procure por sensores capacitivos ou modelos indutivos de maior porte (M12 ou M18).

ESPECIFICAÇÕES TÉCNICAS

Detecção e Performance
Tipo de sensor	Indutivo	Princípio de funcionamento baseado em campo eletromagnético
Alcance de detecção	2 mm	Distância nominal de atuação sobre alvo padrão
Tipo de montagem	Embutido	Possibilidade de instalação faceada ao metal

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação admissível para operação
Frequência de comutação	1000 Hz	Capacidade máxima de ciclos por segundo
Consumo de corrente	15 mA	Corrente nominal consumida pelo dispositivo

Dados Mecânicos
Invólucro	M8 x 1 / L = 38 mm	Dimensões físicas da rosca e comprimento
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos
Material do invólucro	Latão revestido com bronze branco	Composição do corpo para resistência à corrosão

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP (NA)

Conexões

Elétrica Cabo PUR 0,8m com conexão M12 de 4 polos

Processo M8 x 1 (Rosqueada)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com poeira seca	✓	O grau de proteção IP67 é adequado para prevenir a entrada de poeira.
Detecção de peças em cobre	✓	Sensor indutivo detecta cobre, embora o alcance possa variar (fator de correção 0,3).
Imersão em óleo industrial	✓	Materiais de construção (latão/bronze) são resistentes a óleos comuns.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5324 M8 PNP 2mm IP67

Verifique a integridade da rosca M8 e do conector M12.
Rosqueie o sensor no suporte de montagem respeitando o torque (1 Nm para as primeiras zonas).
Certifique-se de que a montagem embutida seja respeitada para evitar interferências.
Conecte o cabo M12 ao controlador ou borne de entrada seguindo o esquema elétrico.
Alimente o sistema com tensão entre 10-36V DC.
Teste o funcionamento aproximando um alvo metálico e observe a indicação do LED.

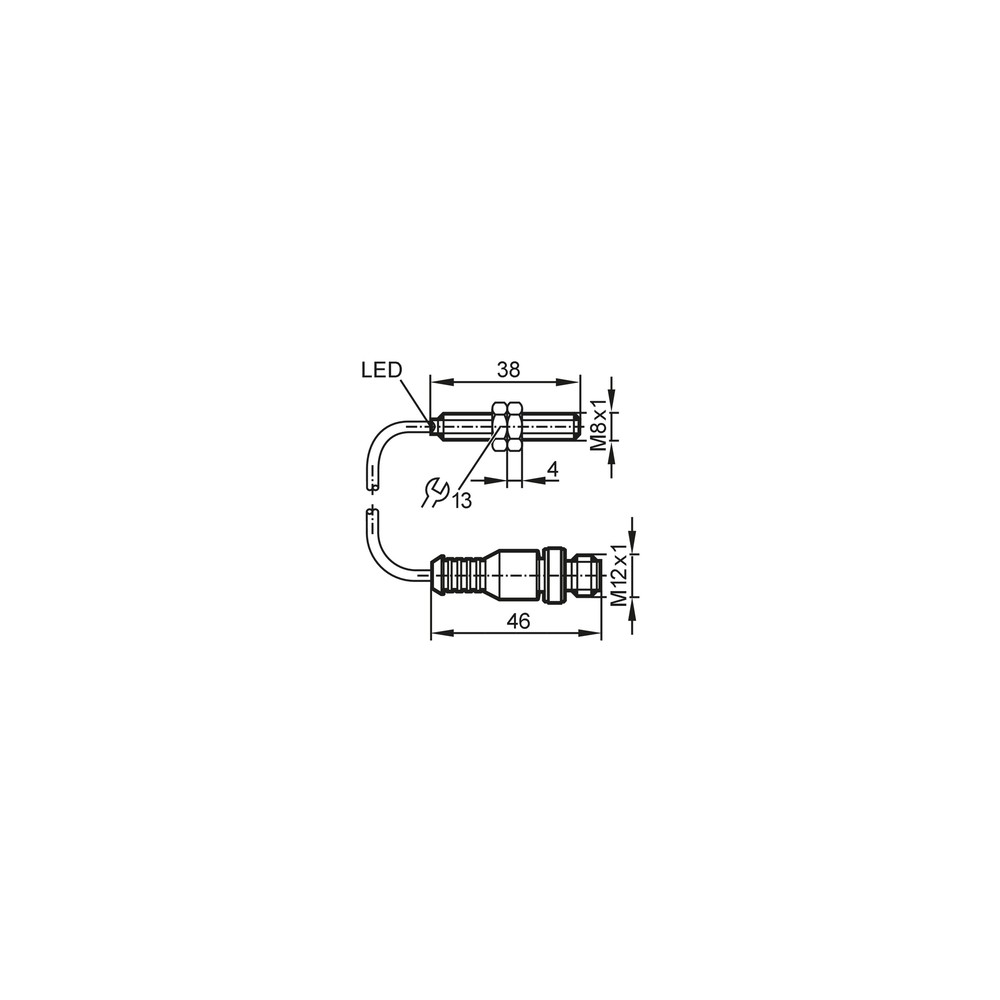

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na presença do alvo.	Objeto alvo muito distante da face sensora.	Verifique se a distância está dentro dos 2 mm nominais.
LED indicador não acende.	Inversão de polaridade ou fio partido.	Confira a continuidade do cabo e a voltagem na fonte.
Saída não ativa o atuador.	Curto-circuito na carga conectada.	Verifique a corrente de carga e o estado da fiação.
Chaveamento errático ou falso positivo.	Acúmulo de partículas metálicas na face ativa.	Limpe a superfície LCP do sensor e verifique o alinhamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5324 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5324?

Este é um sensor indutivo M8 da linha IFM, modelo IE5324, projetado para detectar objetos metálicos sem contato físico em ambientes industriais.

O que vem na embalagem deste produto?

O sensor acompanha duas porcas de fixação para instalação direta em painéis ou suportes compatíveis com rosca M8.

O sensor IE5324 detecta plástico ou madeira?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeiras ou líquidos não condutores.

Posso usar este sensor em qualquer lugar?

Ele não deve ser utilizado em aplicações que exijam submersão prolongada em líquidos agressivos ou ambientes com pressões que excedam a classificação IP67.

Por que o sensor não detecta o metal mesmo passando perto?

Se o sensor não estiver comutando, verifique se a distância entre o objeto e a face do sensor está dentro do alcance nominal de 2 mm.

O LED do sensor não acende. O que verificar?

Um LED vermelho indica o status de chaveamento; se ele estiver apagado durante a presença do alvo, verifique a continuidade da fiação e a tensão de alimentação (10-36V DC).

Devo usar sensor indutivo ou capacitivo?

A escolha entre este modelo e um sensor capacitivo depende da natureza do alvo; indutivos são exclusivos para metais, enquanto capacitivos podem detectar materiais diversos.

Este modelo substitui qualquer sensor M8?

Este modelo é uma peça de reposição específica com conector M12; garanta que o cabo de campo possua a pinagem correspondente antes da substituição.

Como instalar o sensor sem danificar a rosca?

A instalação deve respeitar os torques de aperto: 1 Nm para 5 mm de rosca e 2 Nm para as demais zonas, evitando danos à rosca do corpo metálico.

O que significa o grau de proteção IP67?

A marcação IP67 certifica resistência total contra poeira e proteção contra imersão temporária em água (até 1 metro por 30 minutos).

GLOSSÁRIO TÉCNICO

PNP (Saída)

Configuração de saída onde o sensor comuta o positivo da fonte de alimentação para a carga. (Ref.: Tipo de saída)

Montagem Embutida

Tipo de instalação que permite que o sensor seja montado nivelado com a superfície metálica ao redor sem interferência no campo magnético. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade na sinalização. (Ref.: 1...15% de Sr)

IP67

Grau de proteção que assegura estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

MTTF

Mean Time To Failure, indicando o tempo médio esperado até a ocorrência de uma falha. (Ref.: 2804 anos)
