Sensor Indutivo IFM IE5319 M8 PNP NC 2mm

Pré-visualizar: IE5319 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP NC 2mm

IE5319 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP NC 2mm

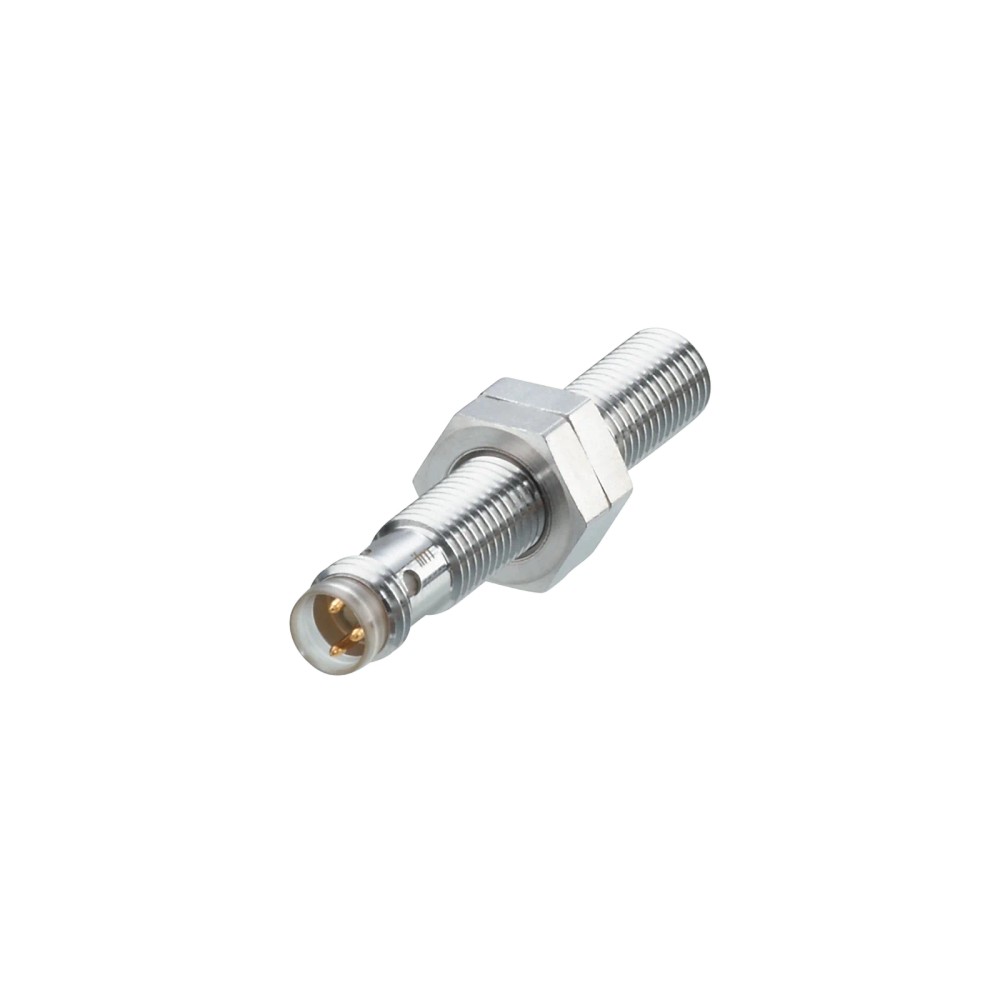

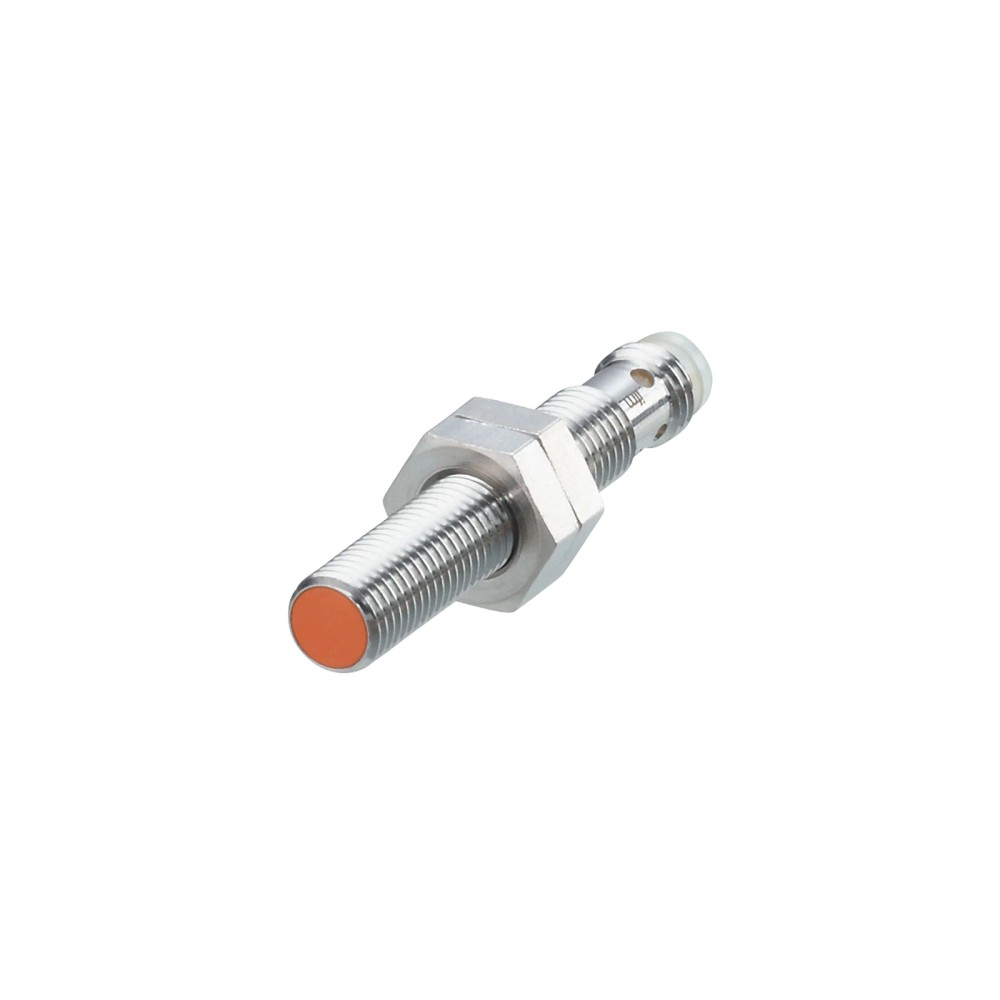

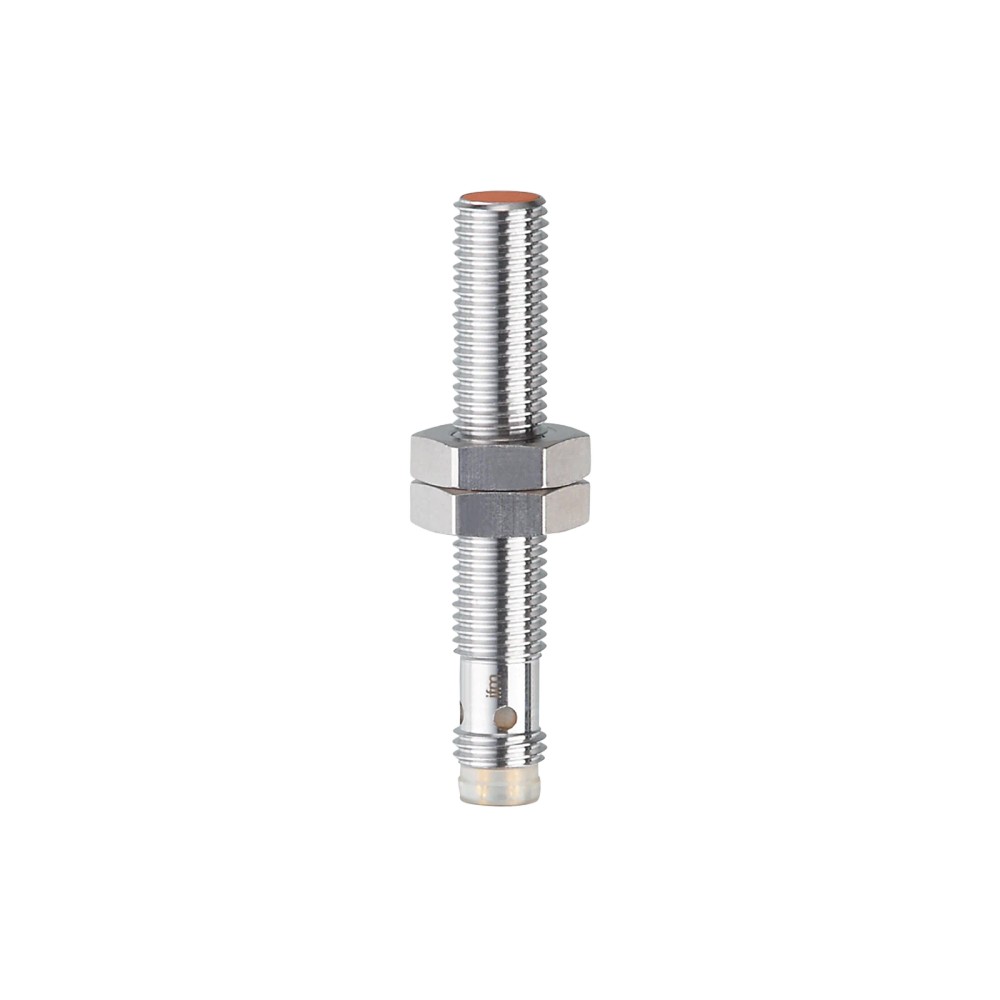

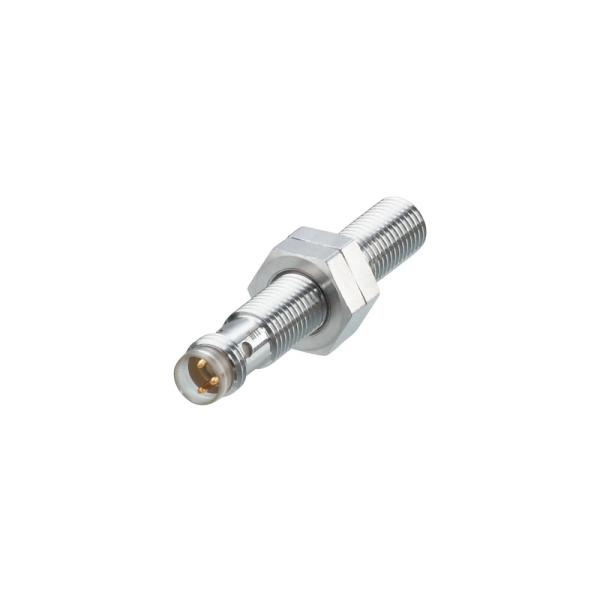

Imagem meramente ilustrativa

R$ 1.027,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5319
EAN: 4021179085069
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm...mais

Fechar menu

Saiba mais sobre: "IE5319 IFM - Sensor Indutivo IFM Automação Industrial M8 PNP NC 2mm"

Destaques do Produto

Alcance nominal

2 mm

Tipo e função de saída

PNP, normalmente fechada (NC)

Montagem

Embutida

Alimentação

10...30 V DC

Conexão

M8, 3 pinos

Dimensão roscada

M8 x 1; comprimento de 50 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5319 M8 PNP NC, alcance de 2 mm

O IFM IE5319 é um sensor indutivo de proximidade para detecção de objetos metálicos em aplicações de automação industrial. Tem saída PNP normalmente fechada, alcance nominal de 2 mm e montagem embutida. A conexão elétrica é M8 de 3 pinos; a tensão de operação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IE5319
Tipo de sensor	Indutivo
Rosca e comprimento	M8 x 1; 50 mm
Alcance nominal	2 mm; montagem embutida
Saída	PNP, normalmente fechada (NC)
Alimentação	10...30 V DC
Conexão elétrica	M8, 3 pinos
Grau de proteção	IP65 e IP67 com tomada de cabos IFM corretamente aparafusada
Temperatura ambiente	-25...70 °C
Frequência de comutação DC	1300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em automação industrial, quando a aplicação requer sensor indutivo embutido com alcance nominal de 2 mm.
Instalações estreitas compatíveis com o corpo roscado M8 x 1 e comprimento de 50 mm.
Circuitos de controle compatíveis com alimentação de 10...30 V DC e saída PNP normalmente fechada.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída normalmente aberta (NO), pois a configuração informada é normalmente fechada (NC).
Não selecionar para detecção de materiais não metálicos como se fosse um sensor capacitivo: a tecnologia especificada é indutiva.
Não usar fora da faixa de temperatura ambiente de -25...70 °C ou presumir IP65/IP67 sem a tomada de cabos IFM corretamente aparafusada.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial, inclusive condições de instalação estreitas.
Possibilidade de aplicação: detecção de alvos metálicos em sistemas de controle que aceitem saída PNP NC; validar material do alvo, distância de trabalho e lógica do circuito com os fatores de correção e dados do fabricante.
Limites operacionais a considerar: temperatura ambiente de -25...70 °C; alimentação de 10...30 V DC; corrente constante máxima de saída de 100 mA.
A montagem embutida requer verificação do espaço para corpo M8 x 1 de 50 mm. A ficha não especifica um cenário ou máquina particular.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5319 M8 PNP NC, alcance de 2 mm, verifique estes pontos:

Escolha o IE5319 quando

A instalação exigir detecção indutiva embutida, corpo M8 x 1, alcance nominal de 2 mm, saída PNP NC e alimentação de 10...30 V DC. Confirme também a compatibilidade da entrada do controlador com PNP e com a lógica normalmente fechada.

Busque outra configuração quando

O circuito exigir saída NO, tecnologia diferente de indutiva ou dimensões, alcance, alimentação e conexão diferentes dos dados especificados. Compare esses requisitos com a ficha técnica do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado para o produto.
Modelo / SKU / Part Number	IE5319	Código de identificação do sensor.
GTIN	4021179085069	Identificador comercial informado.
Tipo de produto	Sensor indutivo	Tecnologia declarada para detecção.
Aplicação informada	Aplicações industriais / automação industrial; para aplicação em condições de instalação estreitas	Cenários de uso registrados na ficha.
Característica especial	Alcance aumentado	Característica indicada no cadastro; alcance nominal especificado de 2 mm.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor declarado para o consumo do sensor.
Classe de proteção	III	Classe de proteção elétrica informada.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada contra inversão da alimentação.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC registrados na ficha técnica.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente fechado (NC)	Estado funcional declarado para a saída.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	1300 Hz	Frequência máxima indicada para comutação DC.

Detecção e desvios
Alcance de detecção	2 mm	Alcance nominal declarado.
Distância real de comutação Sr	2 ± 10 % mm	Valor e tolerância da distância real de comutação.
Distância de trabalho	0...1,62 mm	Faixa de trabalho especificada.
Histerese	1...20 % de Sr	Faixa relativa ao alcance real de comutação Sr.
Variação no ponto de comutação	-10...10 mm	Valor transcrito da ficha; confirmar unidade e interpretação no datasheet antes de usar em projeto.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção declarados por material; influenciam a distância de detecção em relação à referência.

Conexões elétricas
Conexão elétrica	1 x M8; codificação A; contatos: 3	Tipo de conexão informado; verificar pinagem no datasheet.
Número de fios	3 fios	Configuração indicada no cadastro do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP65; IP67	Válido com tomada de cabos IFM corretamente aparafusada.
UL Enclosure type	Type 1	Classificação de invólucro indicada no cadastro UL.
Número de arquivo UL	E174191	Identificação UL registrada.
Número de aprovação UL	A017	Identificação de aprovação UL registrada.
UL Fontes de alimentação	Limited Voltage/Current	Condição de fonte de alimentação indicada no cadastro UL.
Certificado UL Ta	-25...70 °C	Faixa de temperatura ambiente associada ao dado UL.

Dados mecânicos e materiais
Forma construtiva	De roscas	Formato construtivo declarado.
Designação da rosca	M8 x 1	Dimensão da rosca de montagem.
Dimensões	M8 x 1 / L = 50 mm	Diâmetro/rosca e comprimento total informados.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP laranja; janela LEDs: PPSU; porcas de fixação: latão revestido com bronze branco	Materiais listados para os componentes do sensor.
Máximo torque de aperto	A = 5 mm: 1,5 Nm; B = 2 Nm	Valores transcritos do cadastro; conferir referências A e B no desenho/datasheet antes da montagem.
Peso	16,887 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display / status de chaveamento	4 LED, amarelo	Indicação visual de estado de comutação declarada.

Dados adicionais
MTTF	1379 anos	Valor de MTTF registrado no dataset; referência e condições de cálculo devem ser consultadas no datasheet.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Software embedded incluído	Não	Não há software embarcado incluído indicado.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de sensor com saída de comutação PNP.

Conexões

Elétrica Conexão M8, 3 pinos; alimentação de 10...30 V DC; saída PNP normalmente fechada (NC). A ficha não informa pinagem detalhada; consultar o datasheet antes da ligação.

Processo Não se aplica conexão de processo para fluido. A montagem mecânica é embutida, em corpo roscado M8 x 1.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP NC e alimentação de 10...30 V DC	✓	Corresponde à função de saída e à faixa de alimentação especificadas.
Circuito que exige saída PNP normalmente aberta (NO)	✗	A configuração informada para o IE5319 é normalmente fechada (NC).
Instalação com rosca M8 x 1, montagem embutida e espaço para corpo de 50 mm	✓	Compatível com a forma construtiva e dimensões indicadas; validar o espaço disponível no conjunto.
Aplicação que exige protocolo de comunicação digital específico	✗	A ficha informa saída de comutação PNP e não especifica protocolo digital.
Operação entre -25 e 70 °C e exposição compatível com IP65/IP67 usando tomada de cabos IFM corretamente aparafusada	✓	Essas condições correspondem aos limites e à condição declarados para temperatura e grau de proteção.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5319 M8 PNP NC, alcance de 2 mm

Confirme no projeto a compatibilidade da alimentação de 10...30 V DC e da entrada de controle com saída PNP normalmente fechada.
Verifique o espaço de montagem e a rosca M8 x 1; use o desenho dimensional para conferir as dimensões do conjunto.
Instale o sensor na configuração embutida indicada, sem exceder os torques especificados; confirme no datasheet as referências A e B antes de aplicar os valores.
Conecte o cabo/tomada M8 de 3 pinos conforme a pinagem do fabricante; não deduza a atribuição dos pinos apenas pelo número de contatos.
Aperte corretamente a tomada de cabos IFM quando a aplicação depender do grau de proteção IP65/IP67.
Energize dentro da faixa especificada e valide a comutação NC, a distância de detecção e o LED de estado antes de colocar o circuito em operação.

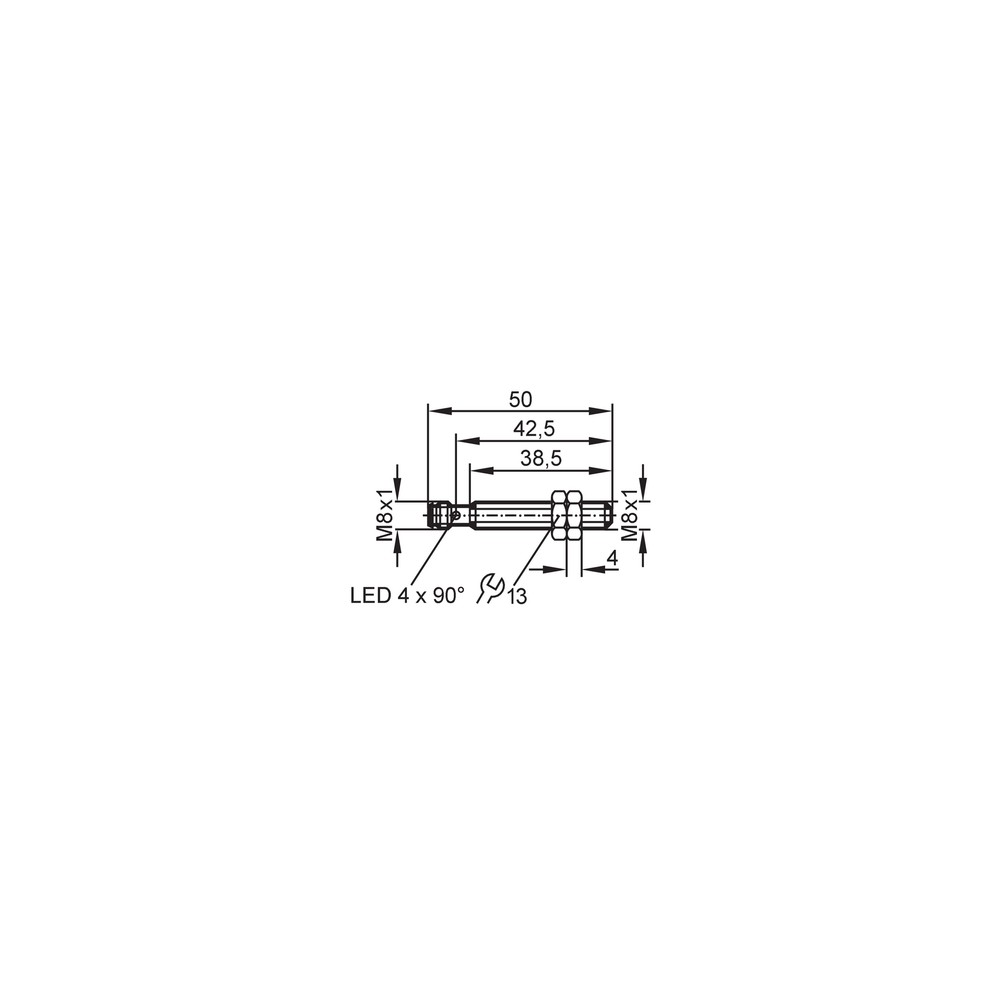

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou ligação incorreta dos contatos.	Meça a alimentação nos terminais e confira a pinagem no datasheet e a compatibilidade da entrada com PNP NC antes de substituir o sensor.
O ponto de detecção ocorre a uma distância menor que a esperada.	Distância de trabalho, material do alvo ou fator de correção do material diferente do considerado no projeto.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores declarados na ficha; considere a distância de trabalho especificada.
O estado de saída parece invertido em relação à lógica do controle.	A saída do produto é normalmente fechada (NC), enquanto a lógica ou a expectativa do circuito pode estar configurada para NO.	Verifique o estado da entrada do controlador com e sem alvo e confirme a lógica PNP NC no esquema elétrico.
Há falha ou instabilidade após exposição a umidade ou durante a limpeza.	Tomada de cabos não corretamente aparafusada, montagem inadequada do conector ou condição ambiental fora do grau de proteção aplicável.	Inspecione o encaixe e o aperto da tomada IFM e confira se a instalação atende à condição declarada para IP65/IP67.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IE5319 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5319 e para que tipo de aplicação serve?

É um sensor indutivo para detecção em aplicações industriais e de automação. A ficha também cita instalações estreitas como cenário de aplicação.

Qual é a saída do IE5319 e como ele se conecta?

A saída é PNP normalmente fechada (NC), e a conexão elétrica é M8 de 3 pinos. Consulte o datasheet para identificar a pinagem antes da ligação.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. Não há outros acessórios incluídos especificados.

Este modelo serve para um circuito que exige saída NO?

Não: a configuração informada para o IE5319 é normalmente fechada (NC). Para um circuito que exige NO, selecione uma versão com essa função e confirme os demais requisitos elétricos.

Posso usar o IE5319 para detectar plástico ou madeira?

A ficha especifica tecnologia indutiva, não detecção capacitiva de materiais não metálicos. Não o selecione com base na expectativa de detectar plástico ou madeira.

O sensor não comuta; o que devo verificar antes de trocá-lo?

Confirme primeiro a alimentação de 10...30 V DC, a compatibilidade da entrada com PNP NC e a pinagem no datasheet. Verifique também o estado do LED de comutação.

A distância de detecção ficou abaixo do esperado; o sensor pode estar com defeito?

Antes de concluir isso, confira a distância de trabalho, o alinhamento entre face ativa e alvo e o material detectado. A ficha lista fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

É melhor comprar este sensor ou procurar uma versão diferente?

Escolha o IE5319 se os requisitos forem montagem embutida M8 x 1, 2 mm nominais, saída PNP NC e alimentação de 10...30 V DC. Procure outra versão se precisar de NO ou de requisitos elétricos ou mecânicos diferentes.

Como faço a instalação elétrica e mecânica do IE5319?

Confira dimensões e torque no desenho/datasheet, monte na configuração embutida e ligue a tomada M8 conforme a pinagem do fabricante. Para obter IP65/IP67, a ficha exige tomada de cabos IFM corretamente aparafusada.

A ficha informa garantia ou procedência do produto?

Os dados técnicos fornecidos não especificam condições de garantia ou procedência. Consulte o fornecedor para obter essas informações.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IE5319 é especificado para essa tecnologia.

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor; deve ser compatibilizado com a entrada do controlador.

Normalmente fechado (NC)

Configuração funcional da saída identificada como NC; deve corresponder à lógica prevista no circuito.

Montagem embutida

Configuração de instalação indicada para posicionar o sensor embutido na montagem; conferir o desenho dimensional.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso; a ficha condiciona IP65/IP67 ao uso de tomada de cabos IFM corretamente aparafusada.
