Sensor Indutivo IFM IE5318 M8 2mm PNP

Pré-visualizar: IE5318 IFM - Sensor Indutivo IFM Automação Industrial M8 2mm PNP M12

IE5318 IFM - Sensor Indutivo IFM Automação Industrial M8 2mm PNP M12

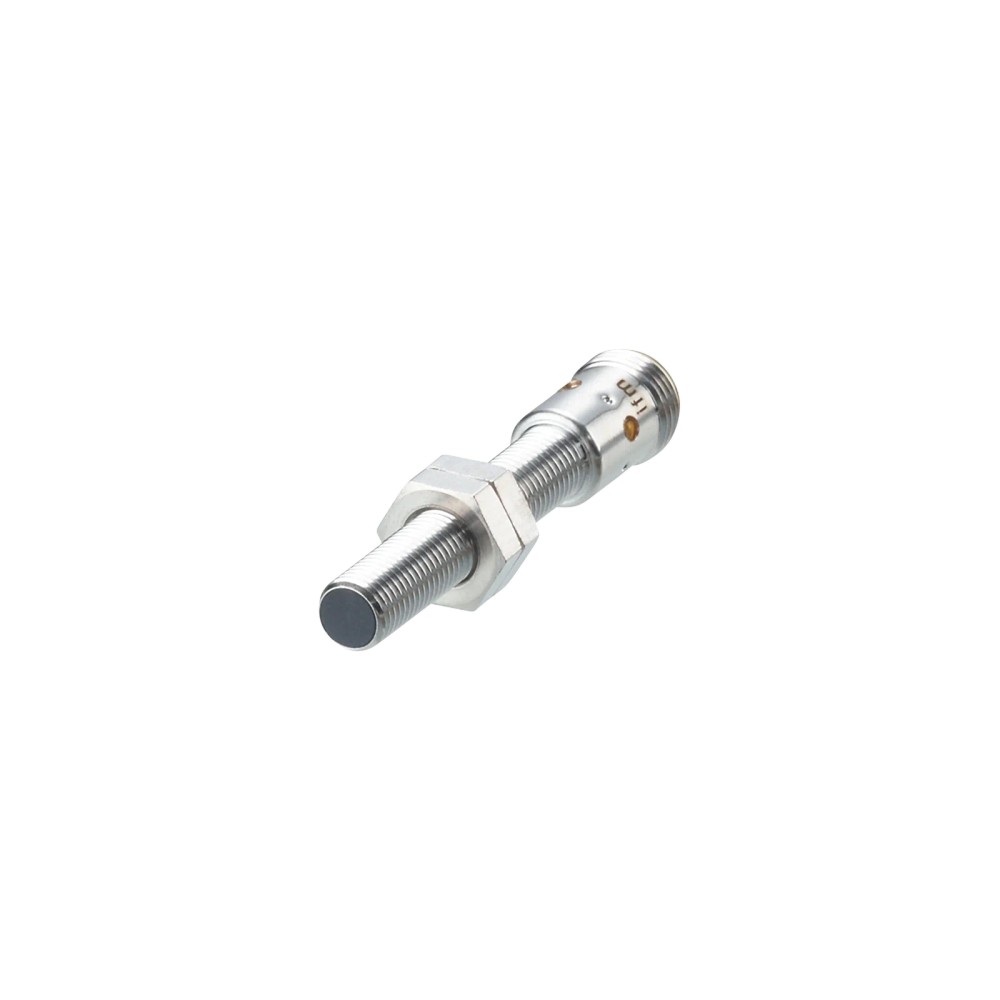

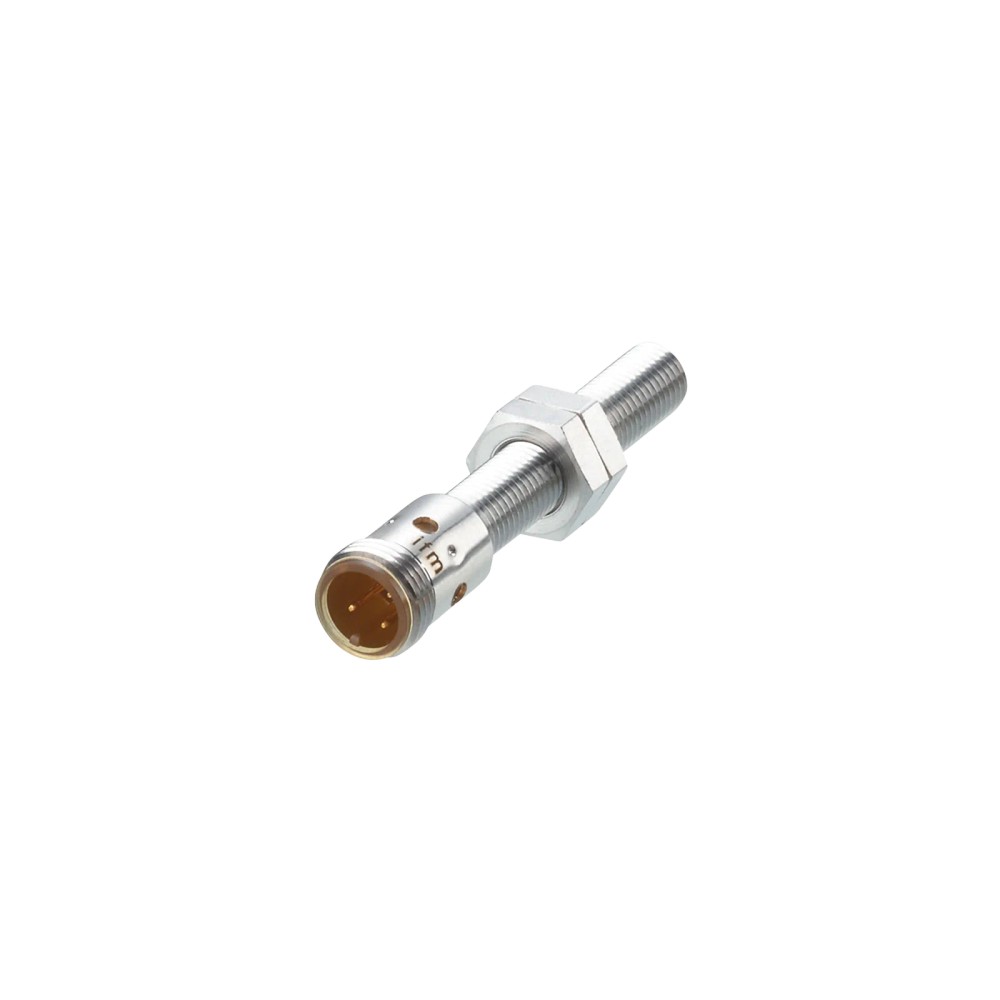

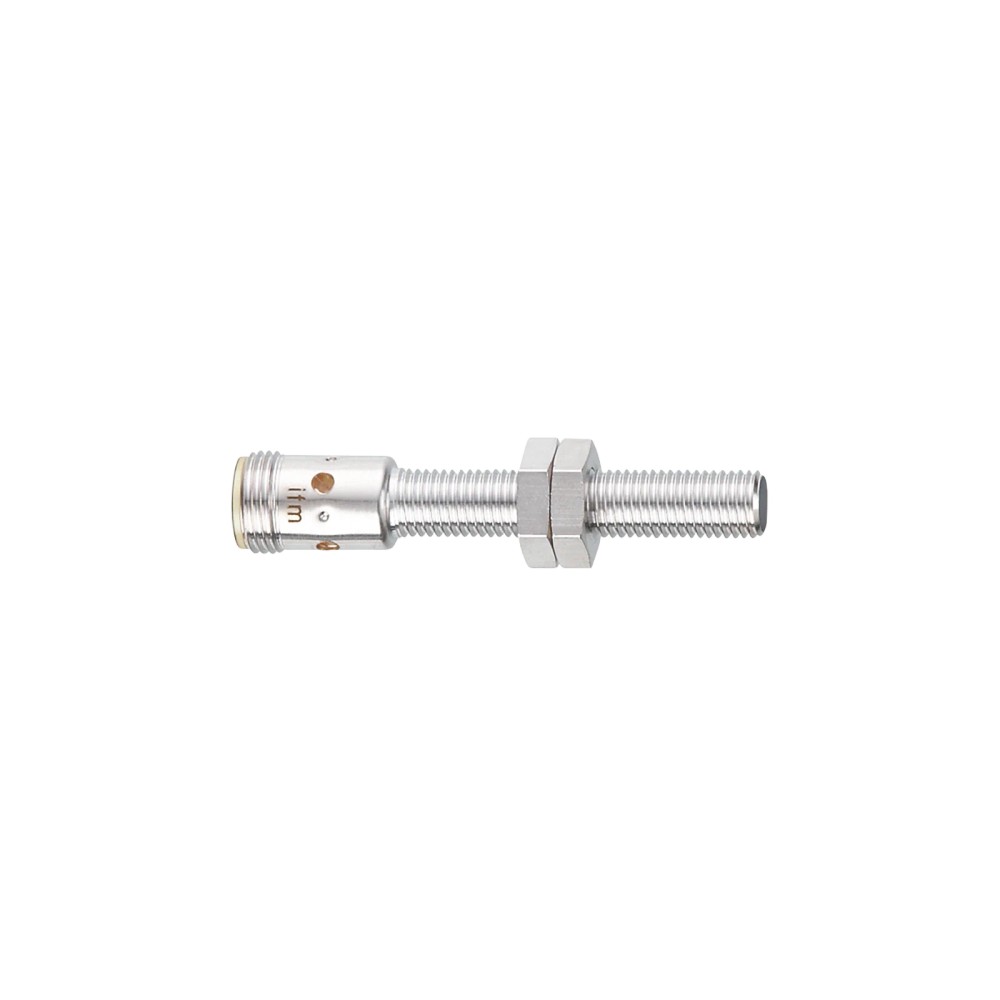

Imagem meramente ilustrativa

R$ 868,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5318
EAN: 4021179085052
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M8 x 1...mais

Fechar menu

Saiba mais sobre: "IE5318 IFM - Sensor Indutivo IFM Automação Industrial M8 2mm PNP M12"

Destaques do Produto

Tipo de Rosca

M8 x 1

Distância de detecção

2 mm (embutido)

Saída Elétrica

PNP / NA

Conexão

M12

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5318 M8 2mm PNP

O IE5318 da IFM é um sensor indutivo de alta precisão projetado para automação industrial e detecção de posição em espaços restritos. Com um alcance de detecção de 2 mm, este dispositivo opera em corrente contínua (DC) com saída PNP e apresenta rosca M8 para fixação compacta. Ideal para ambientes industriais que exigem confiabilidade e uma frequência de comutação de até 800 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Tipo de sensor	Indutivo
Alcance	2 mm
Tipo de Saída	PNP
Conexão	M12
Grau de Proteção	IP 67
Frequência	800 Hz
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial em espaços restritos
Detecção de alvos metálicos em linhas de montagem
Ambientes que requerem proteção IP 67
Sistemas operando em tensão DC de 10-30V

⚠ Considere outro se precisa de:

Locais com temperatura ambiente fora da faixa de -25 a 70 °C
Aplicações que exigem corpo em aço inoxidável para resistência à corrosão extrema
Ambientes com vibrações mecânicas intensas que excedam as especificações de montagem M8
Detecção de alvos não metálicos (exige sensores capacitivos)

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem
Detecção de peças metálicas em esteiras de transporte em espaços reduzidos
Sistemas de indexação de ferramentas e braços robóticos
Controle de fim de curso em cilindros pneumáticos pequenos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5318 M8 2mm PNP, verifique estes pontos:

Escolha o IE5318 se:

Seu projeto exige detecção de presença de peças metálicas com montagem embutida em espaços limitados com rosca M8 e interface padrão M12.

Busque alternativas se:

Necessitar de detecção a distâncias superiores a 2 mm, precisar de corpo em aço inoxidável para ambientes extremamente agressivos, ou se o sistema de controle exigir saída NPN ou analógica.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	2 mm	Distância nominal de detecção sob condições de montagem embutida.
Histerese	1...20 % de Sr	Variação admissível entre os pontos de acionamento.

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de tensão recomendada para o funcionamento do circuito eletrônico.
Função de saída	PNP / Normalmente aberto	Lógica de chaveamento para controle de CLP ou relés.
Consumo de corrente	< 10 mA	Baixo consumo para economia de energia no sistema de automação.

Condições Ambientais
Grau de proteção	IP 67	Proteção contra poeira e umidade em condições industriais padrão.
Temperatura ambiente	-25...70 °C	Limites de temperatura para operação confiável.

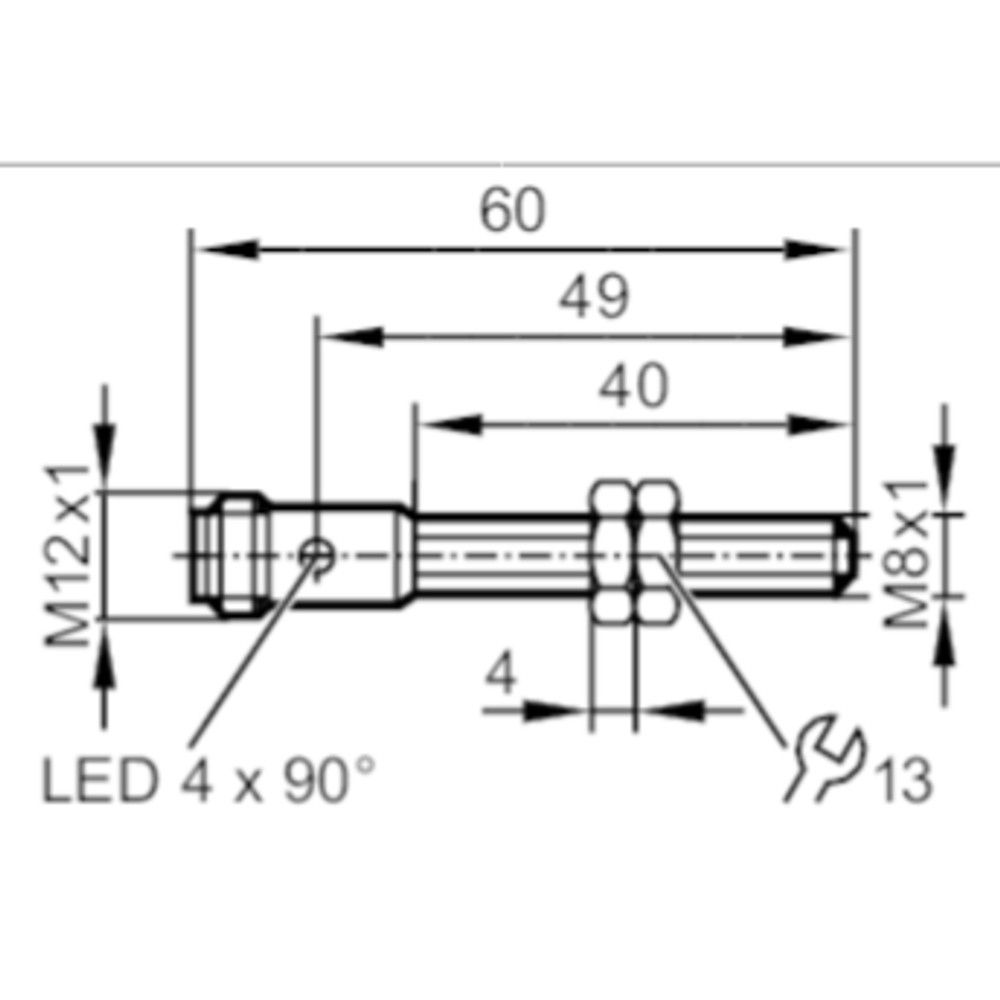

Dados Mecânicos
Designação da rosca	M8 x 1	Padrão de rosca métrica para fixação mecânica.
Comprimento	60 mm	Dimensão total do corpo do sensor.
Material do invólucro	Latão revestido com bronze branco	Material externo com resistência mecânica e proteção contra corrosão leve.

COMPATIBILIDADE

Comunicação

• Sinal de comutação binário (PNP)

Conexões

Elétrica Conector M12, codificação A, 3 contatos.

Processo Rosca M8 x 1 para fixação em suportes padrão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entradas PNP	✓	O sensor utiliza saída PNP compatível com a lógica padrão industrial de 24V.
Alvo metálico pequeno (aço)	✓	O sensor é otimizado para detecção de metais ferrosos.
CLP com entradas NPN	✗	A saída PNP é incompatível com entradas lógicas NPN sem adaptadores.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5318 M8 2mm PNP

Verifique se o local de instalação permite a montagem embutida sem interferência metálica excessiva.
Rosqueie o sensor no suporte de montagem M8 até a posição desejada.
Ajuste as porcas de fixação para garantir que o sensor permaneça firme e alinhado ao alvo.
Aplique o torque de aperto recomendado (1,5 Nm ou 2 Nm dependendo da posição).
Conecte o cabo M12 ao sensor, garantindo o encaixe correto no pino de conexão.
Verifique o acendimento do LED amarelo indicando status de chaveamento durante a operação.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o alvo.	Objeto fora da distância de detecção nominal.	Meça a distância entre a face ativa do sensor e o objeto, verificando se está dentro do limite de 2 mm.
LED de status piscando ou sem resposta.	Curto-circuito na carga ou inversão dos cabos.	Verifique a tensão no conector M12 e a integridade dos fios conforme o diagrama de ligação.
Comutação falsa ou instável.	Acúmulo de partículas metálicas na face ativa.	Limpe a face do sensor e verifique se não há detritos metálicos aderidos.
Desempenho intermitente ou falha na comutação.	Tensão de alimentação abaixo do limite de 10V DC.	Utilize um multímetro para garantir que a alimentação fornecida está dentro da faixa de 10-30V DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IE5318 (Datasheet)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5318 e para que serve?

Este é um sensor indutivo modelo IE5318 da IFM, projetado para detecção de posição em automação industrial, com alcance de 2 mm.

O que acompanha o produto na embalagem?

O pacote inclui o sensor e duas porcas de fixação para montagem.

Para que tipo de ambiente este sensor não é indicado?

Este sensor não é adequado para ambientes que excedam a temperatura de -25 a 70 °C ou para aplicações onde o invólucro de latão com revestimento de bronze branco não ofereça resistência química suficiente.

Este sensor pode ser usado em ambientes com produtos químicos corrosivos?

O sensor não possui corpo inteiramente em metal ou aço inoxidável, portanto não é recomendado para áreas que exijam alta resistência à corrosão extrema ou exposição direta a agentes agressivos de limpeza industrial.

Como diagnosticar uma falha de operação no sensor?

Sintomas de falha incluem a falta de sinal de saída (ausência de comutação do LED) ou sinal contínuo, geralmente causados por curto-circuito, falha na fiação ou desalinhamento do alvo.

O que verificar antes de solicitar a troca do sensor?

Verifique a continuidade dos cabos, a tensão de alimentação (10-30V DC) e a integridade do LED de status. Se a saída PNP não atuar, teste a presença do alvo dentro dos 2 mm nominais.

Por que escolher o IE5318 em vez de um sensor maior?

Este modelo é uma solução dedicada para montagem em espaços restritos, sendo mais compacto que sensores indutivos padrão de rosca M12 ou M18.

Este sensor substitui um sensor ultrassônico ou capacitivo?

Este produto é um sensor de detecção de presença; se sua aplicação exige medição de distância analógica ou detecção de materiais não metálicos, você deve buscar sensores ultrassônicos ou capacitivos.

Quais cuidados tomar na instalação do sensor?

A instalação requer que o sensor seja montado de forma embutida e alinhado ao alvo, respeitando os torques de aperto de 1,5 Nm ou 2 Nm conforme indicado no manual.

Qual a procedência deste sensor indutivo?

A IFM Electronics atua como fornecedor original, garantindo a procedência industrial e a rastreabilidade técnica dos componentes fornecidos.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta o sinal positivo (tensão de alimentação) para a carga. (Ref.: datasetAttributes)

Montagem Embutida

Método de instalação onde o sensor pode ser inserido em material metálico ao redor da face ativa sem afetar a distância de detecção. (Ref.: datasetAttributes)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, neste caso, entre 1% e 20% do alcance nominal. (Ref.: datasetAttributes)

Frequência de Comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo, operando a 800 Hz. (Ref.: datasetAttributes)

IP 67

Grau de proteção que garante vedação contra poeira e imersão temporária em água. (Ref.: datasetAttributes)
