Sensor Indutivo IFM IE5312 M8 2mm PNP NA

Pré-visualizar: IE5312 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA M12

IE5312 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA M12

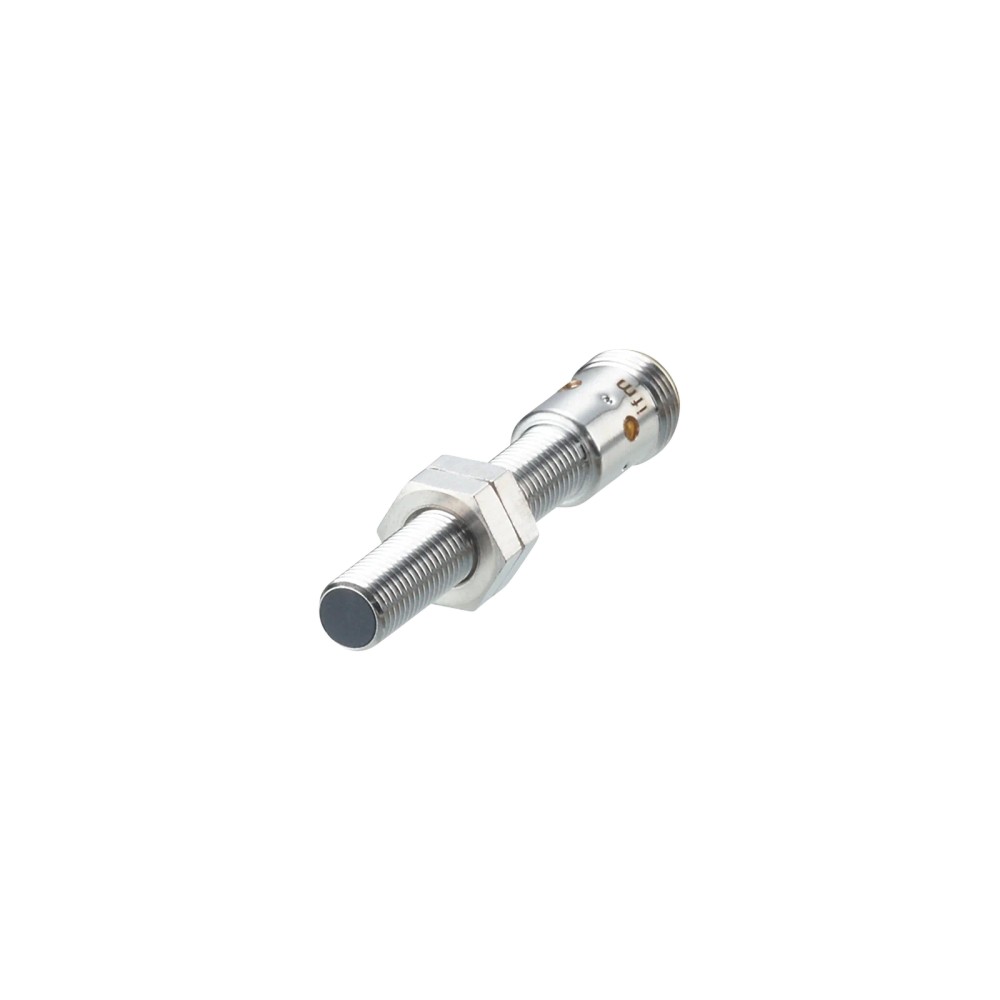

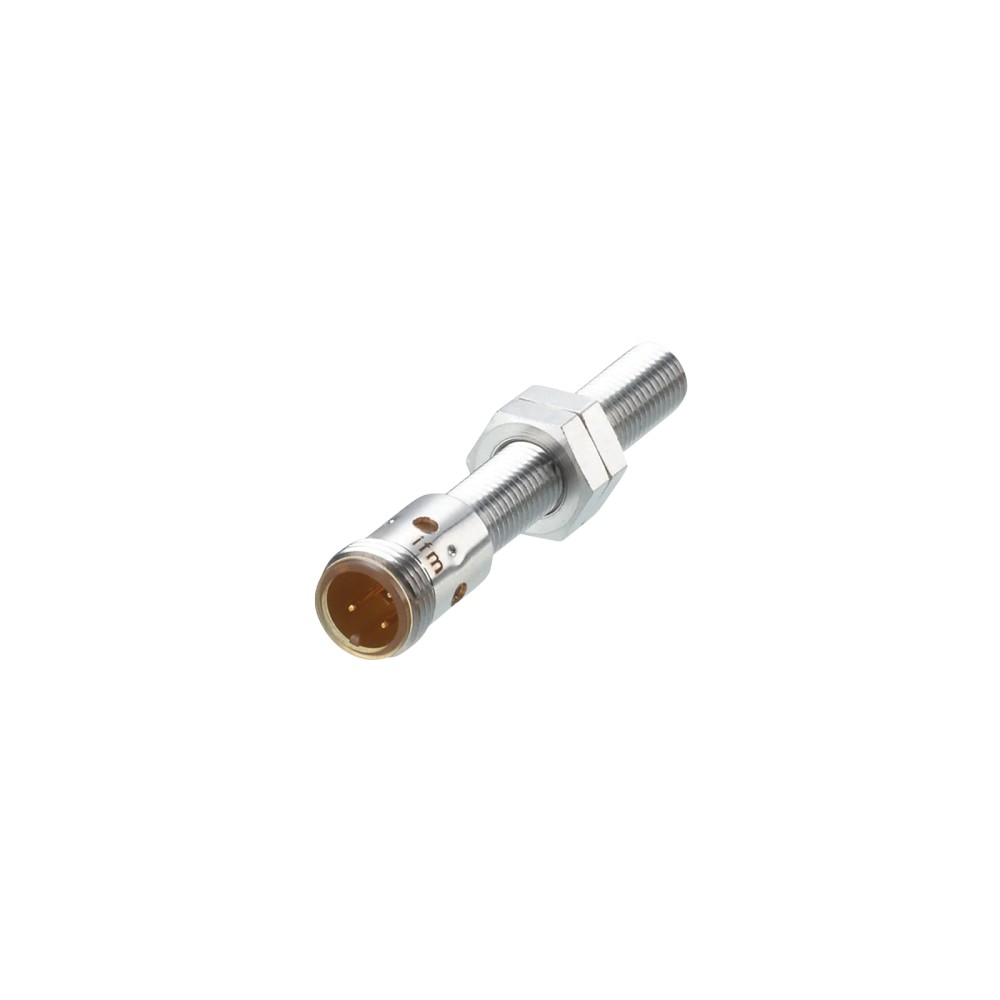

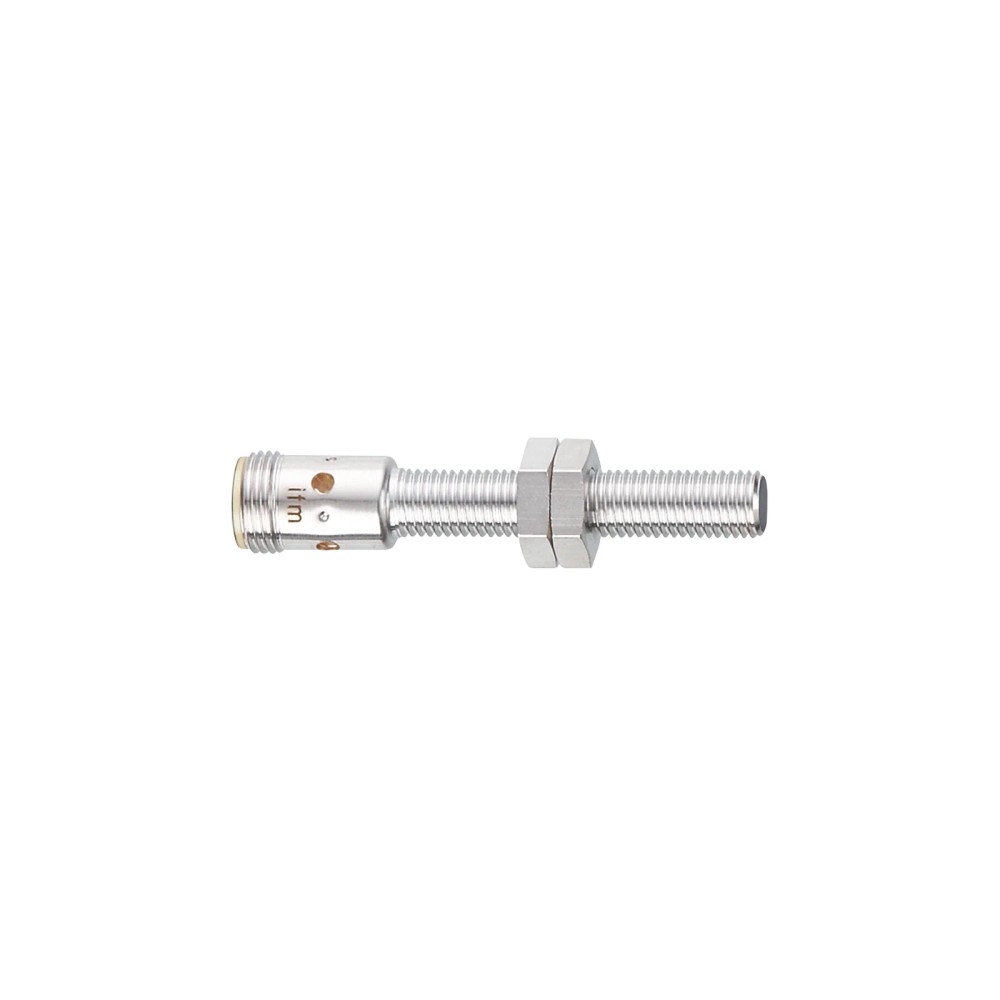

Imagem meramente ilustrativa

R$ 868,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5312
EAN: 4021179084994
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M8 x 1...mais

Fechar menu

Saiba mais sobre: "IE5312 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA M12"

Destaques do Produto

Tipo de Rosca

M8 x 1

Alcance

2 mm

Saída

PNP / Normalmente Aberto

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IE5312 IFM - Sensor Indutivo M8 2mm PNP NA M12

O sensor indutivo IE5312 da ifm é um dispositivo de automação industrial robusto, projetado para detecção precisa de objetos metálicos. Com alcance de 2 mm e montagem embutida, este componente é ideal para ambientes com limitações de espaço. Opera com tecnologia PNP, oferecendo alta frequência de comutação de 1000 Hz para garantir eficiência em linhas de produção rápidas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IE5312
Alcance	2 mm
Saída	PNP
Conexão	M12
Proteção	IP 67
Montagem	Embutida
Frequência	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço confinado
Detecção de fim de curso em cilindros pneumáticos
Monitoramento de posição de peças metálicas
Linhas de montagem de alta cadência

⚠ Considere outro se precisa de:

Instalação em locais com vibração excessiva sem suporte adequado
Ambientes com temperaturas operacionais acima de 70 °C
Aplicações que exigem detecção de materiais não metálicos
Submersão prolongada fora das especificações de vedação IP67

APLICAÇÕES E USO

Monitoramento de posição de cilindros em máquinas industriais.
Detecção de presença de peças metálicas em esteiras transportadoras.
Aplicações robóticas onde o espaço para sensores é extremamente limitado.
Uso em ambientes industriais com poeira e umidade moderada (IP67).

COMO ESCOLHER

Antes de comprar o IE5312 IFM - Sensor Indutivo M8 2mm PNP NA M12, verifique estes pontos:

Quando escolher o IE5312

Escolha este modelo se você necessita de um sensor compacto com rosca M8, alcance de 2 mm e precisa integrar com CLPs que operam com lógica PNP e conector padrão M12.

Quando buscar outra alternativa

Busque outro modelo se sua aplicação exigir alcance de detecção maior que 2 mm, montagem não embutida ou se o seu sistema for baseado em lógica NPN.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Tipo de produto	Sensor indutivo	Identificação técnica da tecnologia de detecção
Alcance de detecção	2 mm	Distância nominal de detecção (Sr)
Tipo de montagem	embutido	Condição para instalação em materiais metálicos

Dados elétricos
Tensão de operação	10...30 DC V	Intervalo de tensão de alimentação permitida
Tipo de saída	PNP	Lógica de chaveamento
Corrente de saída	100 mA	Capacidade máxima de carga
Consumo de corrente	< 10 mA	Consumo próprio do dispositivo

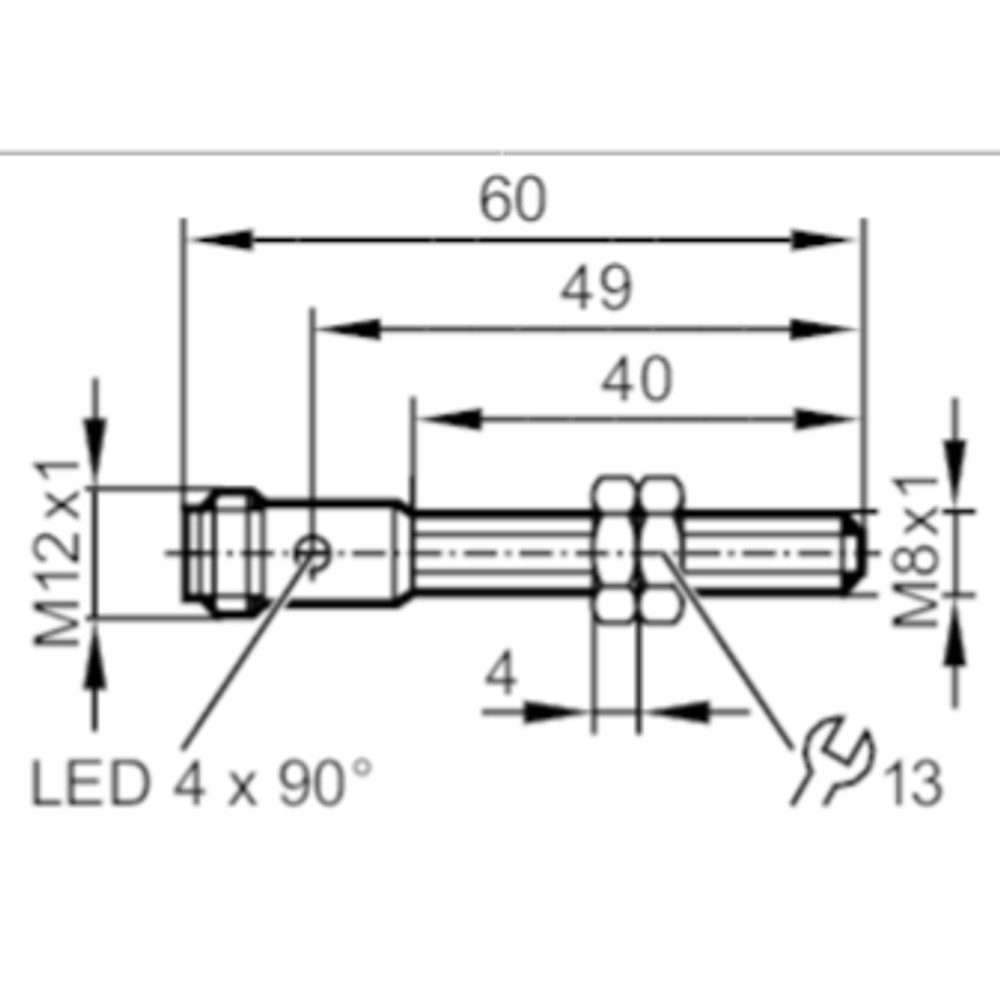

Dados mecânicos
Designação da rosca	M8 x 1	Padrão de fixação mecânica
Comprimento	60 mm	Dimensão longitudinal total
Grau de proteção	IP 67	Resistência ambiental a líquidos e sólidos

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP

Conexões

Elétrica M12 (Codificação A)

Processo M8 x 1 (Rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entradas PNP	✓	Compatível com a lógica de saída PNP do sensor.
CLP com entradas NPN	✗	O sensor IE5312 fornece saída PNP, incompatível com lógica NPN.
Ambientes com detecção de alumínio	✓	É possível detectar alumínio, porém com redução do alcance (Fator 0,4).

INSTALAÇÃO

Como instalar o IE5312 IFM - Sensor Indutivo M8 2mm PNP NA M12

Verifique se o alvo metálico está dentro da distância de trabalho (0-1,62 mm).
Posicione o sensor no local de montagem respeitando o espaço para montagem embutida.
Enrosque o sensor manualmente na estrutura da máquina para evitar danos à rosca.
Utilize as porcas de fixação inclusas para travar o sensor na posição desejada, respeitando o torque de 1,5 Nm.
Conecte o cabo padrão M12 à parte traseira do sensor.
Verifique a alimentação (10-30V DC) e observe os LEDs de status para confirmar o funcionamento.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou apresenta comportamento errático.	Tensão de alimentação abaixo de 10V DC ou acima de 30V DC.	Medir a tensão nos pinos 1 e 3 com multímetro.
LED de status piscando ou saída inoperante.	Curto-circuito na carga conectada ou sobrecarga na saída.	Verificar se a corrente de carga excede 100 mA ou se há curto no cabo.
Falha na detecção de objetos.	Desalinhamento do sensor em relação ao alvo ou alvo fora do range (2mm).	Checar a distância física entre a face ativa e o alvo, deve estar entre 0 e 1,62 mm.
Sinal intermitente ou perda de conexão.	Conector M12 frouxo ou oxidação nos pinos.	Inspeção visual dos contatos do conector e reaperto da rosca M12.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IE5312 (Datasheet)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5312 e para que serve?

O sensor IE5312 é um sensor indutivo M8 com alcance de detecção de 2 mm, projetado para automação industrial e detecção de posição em espaços reduzidos.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para instalação, sendo um componente de peça única sem necessidade de acessórios adicionais para montagem básica.

Para quais aplicações o IE5312 não é adequado?

Este sensor não é indicado para aplicações que exigem detecção em distâncias superiores a 2 mm ou para ambientes com temperaturas operacionais fora da faixa de -25 a 70 °C.

O sensor pode ser submerso ou usado em ambientes corrosivos?

O dispositivo não é projetado para exposição direta a imersão contínua em fluidos corrosivos agressivos ou ambientes com pressões superiores ao padrão IP67.

Como diagnosticar falhas no sensor?

Sintomas comuns incluem a falha na comutação ou LEDs apagados, geralmente causados por desalinhamento, curto-circuito na carga ou tensão de alimentação incorreta.

O que devo verificar antes de trocar o sensor?

Verifique a continuidade do cabo, a integridade da conexão M12 e se a tensão de alimentação está entre 10 e 30V DC antes de considerar a substituição do componente.

Este sensor é melhor do que outros modelos de rosca M8?

O IE5312 é a versão padrão com rosca M8, enquanto outras alternativas podem oferecer distâncias de detecção maiores ou tipos de conexão diferentes, dependendo da sua necessidade de espaço.

Por que escolher este modelo em vez de um sensor indutivo comum?

Este modelo possui alcance aumentado em comparação com sensores indutivos padrão de rosca M8, sendo ideal para instalações onde o espaço é crítico.

Quais os cuidados na instalação do sensor?

A instalação requer que o sensor seja montado de forma embutida, respeitando o torque de aperto de 1,5 Nm para a face ativa de 5 mm para garantir a precisão e integridade da rosca.

Como funciona o fornecimento e a origem do produto?

A IFM realiza o faturamento e a logística, garantindo que o produto seja entregue conforme a disponibilidade do estoque do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Tipo de produto)

PNP

Configuração de saída onde o sinal de comutação é comutado para o positivo da fonte (comutação positiva). (Ref.: Tipo de saída)

Montagem Embutida

Instalação onde a face ativa do sensor fica nivelada com o material circundante, permitindo instalação em cavidades metálicas. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, variando entre 1 a 20% de Sr. (Ref.: Histerese)

Grau de Proteção IP67

Classificação que garante proteção total contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)
