Sensor Indutivo IFM IE5292 M8

Pré-visualizar: IE5292 IFM - Sensor Indutivo ifm Automação Industrial M8, 2.5mm, PNP, NA, IP67

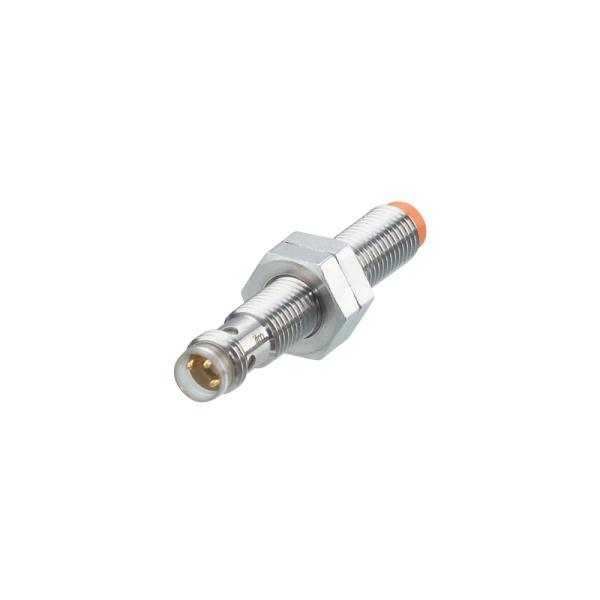

IE5292 IFM - Sensor Indutivo ifm Automação Industrial M8, 2.5mm, PNP, NA, IP67

Imagem meramente ilustrativa

R$ 888,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5292
EAN: 4021179084796
NCM do produto: 85365090

Destaques do Produto Diâmetro M8...mais

Fechar menu

Saiba mais sobre: "IE5292 IFM - Sensor Indutivo ifm Automação Industrial M8, 2.5mm, PNP, NA, IP67"

Destaques do Produto

Diâmetro

Alcance

2,5 mm

Saída

PNP / NA

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IE5292 IFM - Sensor Indutivo M8, 2.5mm, PNP, NA, IP67

O sensor indutivo IE5292 da ifm é um componente compacto de automação industrial projetado para detecção sem contato de objetos metálicos. Possui carcaça cilíndrica M8 de aço inoxidável, alcance de detecção de 2,5 mm e saída PNP (Normalmente Aberto). É ideal para máquinas e linhas de produção com restrição de espaço, operando com frequência de até 1200 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Código (SKU)	IE5292
Alcance	2,5 mm
Saída	PNP
Grau de Proteção	IP 65 / IP 67
Material	Aço inoxidável 316L
Conexão	M8
Tensão	10-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em automação industrial com espaço reduzido (diâmetro M8).
Detecção de metais ferrosos e não ferrosos em linhas de montagem.
Ambientes industriais com presença de óleo e poeira (IP67).
Sistemas de controle baseados em lógica PNP (10...30V DC).

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem observar a zona livre necessária.
Detecção de alvos não metálicos (plásticos, fluidos, papéis).
Ambientes com temperaturas operacionais acima de 80 °C.
Cargas de comutação superiores a 100 mA.

APLICAÇÕES E USO

Detecção de posição em linhas de montagem automática de pequeno porte.
Monitoramento de presença de peças metálicas em sistemas de transporte.
Aplicações que exigem alta resistência à corrosão (aço 316L).
Ambientes industriais com presença frequente de umidade ou jatos de água (classificação IP67).

COMO ESCOLHER

Antes de comprar o IE5292 IFM - Sensor Indutivo M8, 2.5mm, PNP, NA, IP67, verifique estes pontos:

Quando escolher o IE5292

Escolha este sensor quando precisar de um dispositivo robusto, compacto (M8) com carcaça em aço inoxidável para ambientes agressivos e que exija alta frequência de comutação (até 1200 Hz).

Quando buscar alternativas

Busque outro modelo se a aplicação demandar detecção acima de 2,5 mm, necessitar de saída NPN, montagem embutida rente ao metal sem zona de livre ou se o ambiente operar continuamente acima de 80 °C.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	2,5 mm	Distância nominal para detecção de objeto metálico padrão.
Distância de trabalho	0...2,03 mm	Faixa segura de operação para confiabilidade do sinal.
Histerese	1...20 % de Sr	Faixa de variação para estabilidade da comutação.

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida para operação DC.
Saída de comutação	PNP	Tipo de transistor de saída para integração com CLP.
Frequência de comutação	1200 Hz	Capacidade máxima de ciclos por segundo.
Proteção contra curto-circuito	Sim	Segurança integrada para evitar falhas permanentes.

Dados Mecânicos e Ambientais
Material do corpo	Aço inoxidável 316L	Material resistente à corrosão para invólucro.
Grau de proteção	IP 65, IP 67	Capacidade de vedação contra sólidos e líquidos.
Temperatura ambiente	0...80 °C	Limites operacionais de temperatura.
Conexão	M8	Padrão de interface para cabos de conexão.

COMPATIBILIDADE

Comunicação

• Sinal digital on/off (PNP)

Conexões

Elétrica M8, 3 polos

Processo M8 x 1 (roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com respingos de óleo/água	✓	Possui grau de proteção IP67 e material fundido resistente a óleo.
Montagem embutida em placas de aço sem recuo	✗	O modelo é 'não embutido', exigindo zona livre para evitar acionamentos falsos constantes.
Integração com CLP (Lógica 24V DC PNP)	✓	Compatível com entradas digitais de padrão industrial PNP e tensão 10-30V.

INSTALAÇÃO

Como instalar o IE5292 IFM - Sensor Indutivo M8, 2.5mm, PNP, NA, IP67

Limpe o local da rosca para garantir um bom aterramento.
Rosqueie o sensor no suporte de montagem manualmente.
Utilize as porcas sextavadas inclusas para travar a posição, respeitando o torque de 2 Nm.
Conecte o cabo conector M8 no sensor, garantindo que a rosca esteja totalmente apertada para assegurar vedação IP67.
Verifique a zona livre ao redor da face sensível, garantindo que não haja metal dentro da área de interferência de 5mm.
Alimente o sensor e verifique se o LED de status acende conforme a detecção do alvo.

Desenho Dimensional

ACESSÓRIOS

Duas porcas sextavadas de fixação (material 1.4401 / 316L)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com o alvo presente.	Falha na conexão do cabo M8 ou cabo rompido.	Verifique a continuidade do cabo e a integridade dos pinos do conector M8.
O sensor comuta de forma intermitente ou não comuta.	Objeto metálico fora da distância de trabalho ou montagem incorreta.	Meça a distância entre a face do sensor e o alvo (máx. 2,5mm) e garanta que não há montagem embutida sem recuo.
Saída desativada ou falha na lógica do PLC.	Sobrecarga na saída (curto-circuito ou corrente > 100mA).	Confira se a corrente de carga no PLC ou relé não excede 100mA e se há curto-circuito no cabeamento.
Sensor não liga ou sinal de saída instável.	Tensão de alimentação fora da faixa nominal.	Verifique com um voltímetro se a tensão nos terminais de entrada está entre 10V e 30V DC.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IE5292 (Datasheet) Desenho em escala M8 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5292 da ifm?

O IE5292 é um sensor indutivo da ifm, projetado para detectar objetos metálicos sem contato em ambientes industriais, com carcaça cilíndrica roscada M8 e alcance de 2,5 mm.

O que acompanha o sensor indutivo IE5292 na embalagem?

O sensor acompanha duas porcas sextavadas de fixação para a montagem no painel ou suporte de máquina.

Posso usar este sensor para detectar madeira ou plástico?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos sem invólucro metálico, pois seu princípio de funcionamento é baseado em campos eletromagnéticos.

Este sensor pode ser montado embutido em metal?

Este modelo é do tipo não embutido; portanto, não deve ser instalado embutido diretamente em metal sem deixar a zona livre recomendada para evitar acionamentos falsos.

O que verificar se o sensor não está mudando o estado da saída?

O sintoma mais comum é o não acionamento ou sinal constante, frequentemente causado por falha na conexão M8 ou desalinhamento mecânico, que pode ser verificado checando o LED amarelo de status.

Como diagnosticar uma falha de saída PNP?

Verifique com um multímetro a tensão entre o pino de alimentação e o comum (10-30V DC) e certifique-se de que a corrente de carga não excede 100mA.

Qual a diferença deste sensor para outros modelos M8?

O IE5292 é a versão padrão industrial com carcaça de metal. Para ambientes com alta exigência de corrosão, verifique se a versão 316L atende sua especificação de material químico.

Este sensor é compatível com substituição direta de outros modelos M8?

Ambos são sensores indutivos M8, porém a escolha entre eles depende da distância de detecção necessária e do espaço físico disponível na máquina.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve respeitar o torque máximo de aperto de 2 Nm para não danificar a rosca, garantindo que o sensor esteja fixado firmemente para evitar vibrações.

Como funciona a procedência e suporte deste produto?

A ifm garante as especificações técnicas contidas no datasheet; para suporte técnico ou trocas, a Melhor Indústria faz a intermediação direta com a fábrica.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da fonte de alimentação para a carga. (Ref.: Saída de comutação)

IP67

Grau de proteção que indica total resistência à entrada de poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Montagem não embutida

Configuração onde o sensor requer uma zona livre ao redor da face sensível para operar corretamente sem interferência metálica. (Ref.: Tipo de montagem)

Frequência de comutação

Número máximo de ciclos de ligar/desligar por segundo que o sensor pode suportar. (Ref.: Frequência de comutação)

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, essencial para evitar oscilações na saída. (Ref.: Histerese)
