Sensor Indutivo IFM IE5288 M8x1 4mm PNP NA

Pré-visualizar: IE5288 IFM - Sensor Indutivo IFM Automação Industrial M8x1 4mm PNP NA IP67

IE5288 IFM - Sensor Indutivo IFM Automação Industrial M8x1 4mm PNP NA IP67

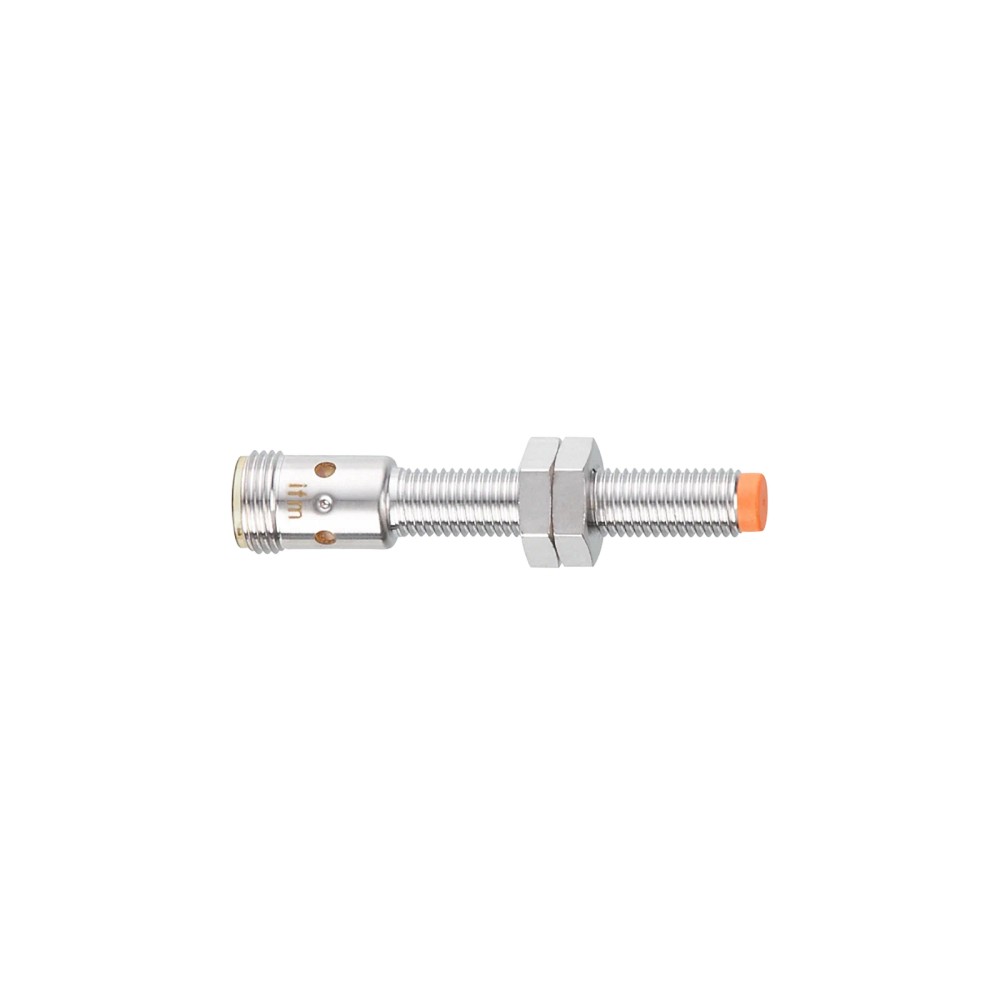

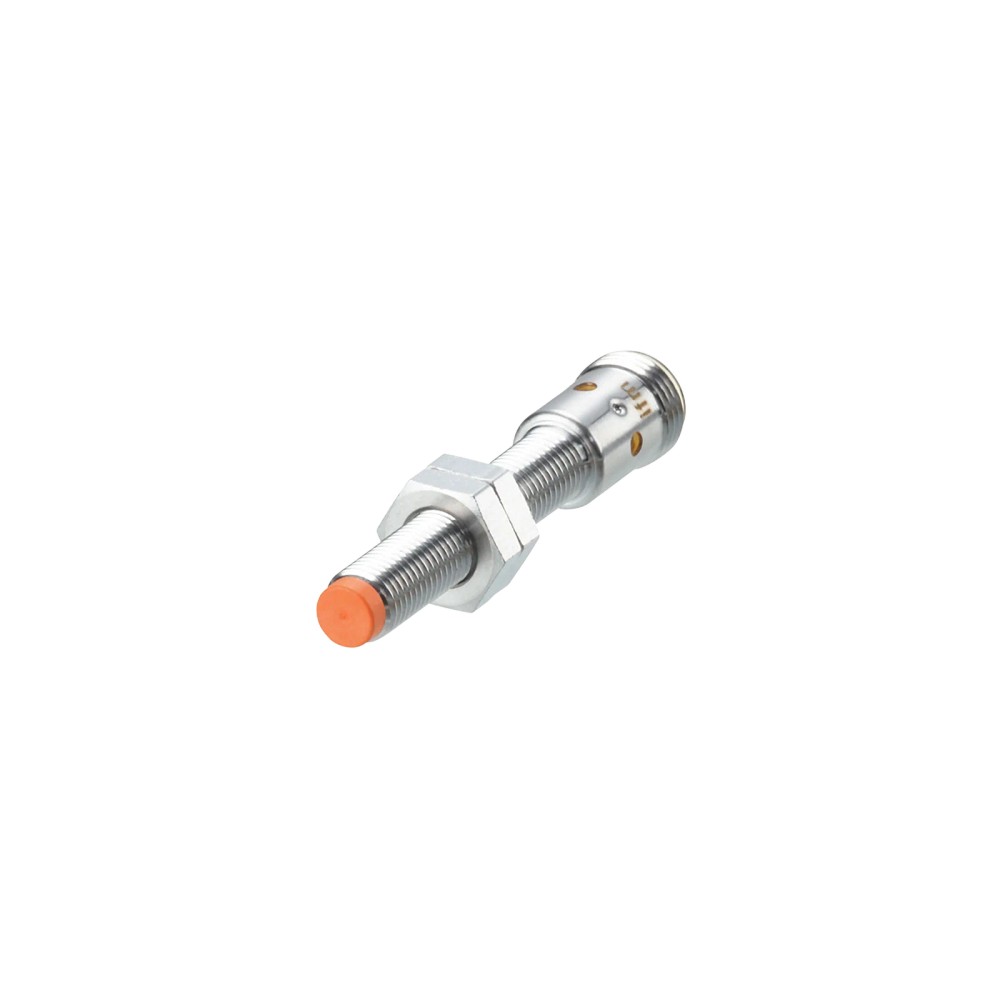

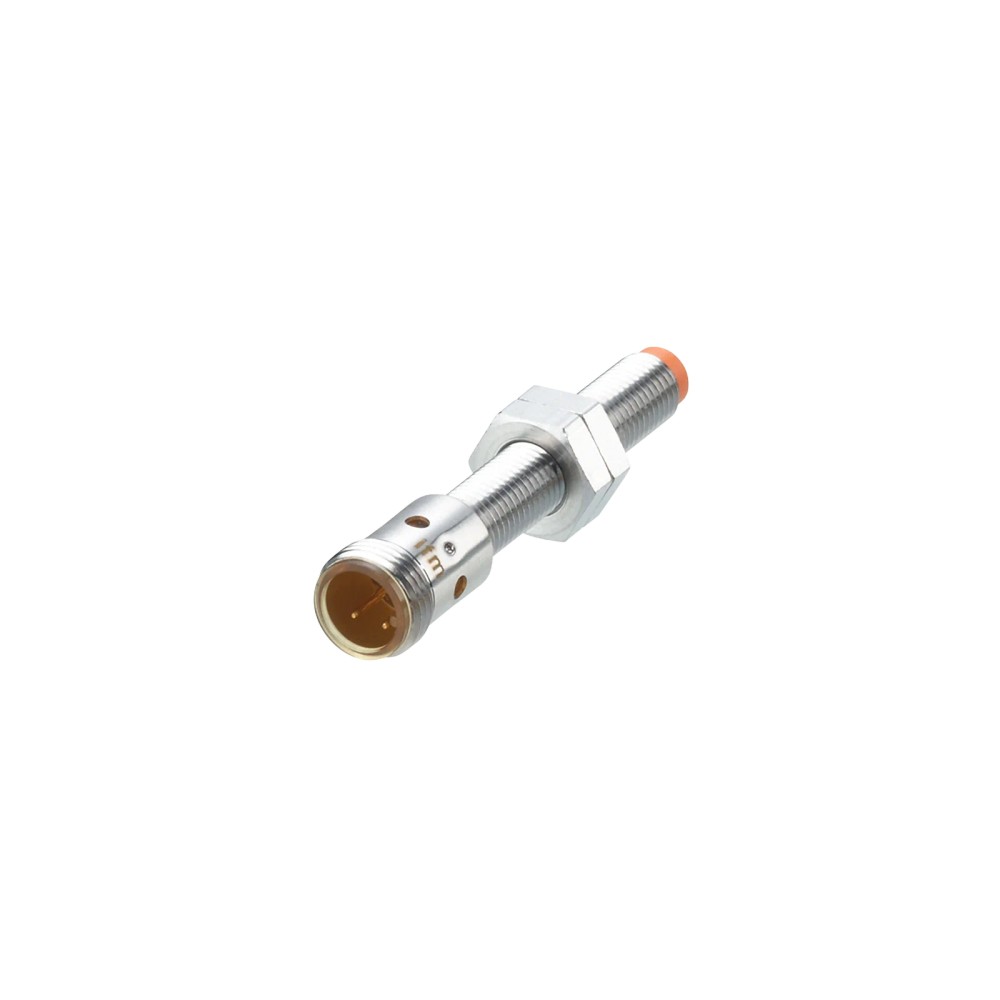

Imagem meramente ilustrativa

R$ 868,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5288
EAN: 4021179084758
NCM do produto: 85365090

Destaques do Produto SKU IE5288...mais

Fechar menu

Saiba mais sobre: "IE5288 IFM - Sensor Indutivo IFM Automação Industrial M8x1 4mm PNP NA IP67"

Destaques do Produto

SKU

IE5288

Alcance de detecção

4 mm

Tipo de montagem

Não embutido

Saída de comutação

PNP normalmente aberta

Conexão

M12, 3 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5288 M8 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, IP67

O IFM IE5288 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Tem corpo roscado M8 x 1, alcance nominal de 4 mm e montagem não embutida. Sua saída é PNP normalmente aberta, com conexão elétrica M12 de 3 contatos e proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Designação da rosca	M8 x 1
Comprimento	60 mm
Alcance de detecção	4 mm; montagem não embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, quando o alcance nominal de 4 mm e a montagem não embutida forem compatíveis com o arranjo mecânico.
Instalações estreitas em que o formato roscado M8 x 1 e o comprimento de 60 mm atendam ao espaço disponível.
Aplicações com entrada compatível com saída PNP normalmente aberta e alimentação DC entre 10 e 30 V.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou contato normalmente fechado; o IE5288 tem saída PNP normalmente aberta.
Não usar quando a instalação exigir montagem embutida: a ficha especifica montagem não embutida.
Não selecionar sem conferir espaço e distância até o alvo: alcance nominal de 4 mm, com distância de trabalho indicada de 0...3,25 mm.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em processos industriais e de automação, inclusive em condições de instalação estreitas, desde que o espaço permita corpo M8 x 1 não embutido e o alvo esteja dentro da distância de trabalho especificada.
Possibilidade de uso: sinalização de presença de objeto metálico para uma entrada digital PNP normalmente aberta. A adequação depende do material do alvo, da distância, da montagem e da entrada do controlador; considerar os fatores de correção informados para os materiais listados.
Limites a conferir no projeto: alimentação de 10...30 V DC, corrente máxima constante de saída de 100 mA, frequência de comutação de 300 Hz e temperatura ambiente de -25...70 °C. A ficha não detalha desempenho para cada aplicação específica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5288 M8 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, IP67, verifique estes pontos:

Escolha o IE5288 quando

A aplicação requer detecção indutiva, corpo M8 x 1, montagem não embutida, saída PNP normalmente aberta e conexão M12 de 3 contatos, respeitando a alimentação de 10...30 V DC e as condições ambientais especificadas.

Avalie outra configuração quando

A entrada de controle requer NPN ou saída normalmente fechada, a montagem precisa ser embutida, ou a distância disponível excede a distância de trabalho indicada. Confirme no datasheet a adequação ao alvo e à instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do componente.
Modelo	IE5288	Código do produto e SKU.
Marca	IFM	Fabricante informado no anúncio.
Aplicação indicada	Aplicações industriais e automação industrial; condições de instalação estreitas	Aplicação descrita na ficha do produto.
Característica especial	Alcance aumentado	Característica indicada nos dados do produto.

Detecção e saída
Alcance de detecção	4 mm	Valor nominal informado; montagem não embutida.
Distância real de comutação Sr	4 ± 10 % mm	Tolerância indicada para a distância real de comutação.
Distância de trabalho	0...3,25 mm	Faixa de trabalho informada na ficha.
Função da saída	Normalmente aberta	Estado funcional da saída especificado.
Tipo de saída	PNP	Saída de comutação elétrica.
Frequência de comutação DC	300 Hz	Frequência máxima informada para comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Histerese	1...20 % de Sr	Faixa especificada em relação a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de tensão de operação.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Número de fios	3	Quantidade de fios indicada.
Conexão elétrica	1 x M12; codificação A; 3 contatos	Interface elétrica informada; consultar o datasheet para pinagem.
Classe de proteção	III	Classe de proteção indicada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau informado pelo fabricante; observar as condições de instalação e uso.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificado UL	Ta: -25...70 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A028; arquivo UL E174191	Dados de certificação reproduzidos conforme a ficha.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (3 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (3 V); EN 55011 classe B	Ensaios e referências EMC informados na ficha.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão da interface mecânica.
Comprimento	60 mm	Dimensão linear informada.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Invólucro todo em metal	Não	Característica indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP preto; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes descritos.
Peso	22,8 g	Peso do produto indicado no conjunto de dados.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Limites de torque conforme as referências A e B da documentação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores de correção informados para os materiais listados; considerar na avaliação da distância de detecção.

Displays e elementos de operação
Indicador	Status de chaveamento: LED amarelo, 4 x 90°	Indicação visual de estado informada na ficha.

Dados de confiabilidade e fornecimento
MTTF	1376 anos	Valor informado na ficha; não representa prazo de garantia.
Material incluído	2 porcas de fixação	Acessórios incluídos especificados.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179084758	Identificador comercial do produto.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• O sensor fornece saída de comutação discreta PNP normalmente aberta. A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos; saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirmar pinagem e compatibilidade da entrada do controlador no datasheet antes da ligação.

Processo Não possui conexão de processo informada; interface mecânica roscada M8 x 1, montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sinal PNP normalmente aberto e alimentação DC dentro de 10...30 V	✓	Corresponde ao tipo de saída e à faixa de tensão especificados para o sensor; verificar também a pinagem M12 no datasheet.
Controlador cuja entrada requer sinal NPN ou normalmente fechado	✗	A saída especificada para o IE5288 é PNP normalmente aberta.
Instalação com montagem embutida	✗	A ficha caracteriza este modelo como não embutido.
Instalação que requer rosca M8 x 1 e conexão elétrica M12 de 3 contatos	✓	As interfaces mecânica e elétrica correspondem às especificações informadas; a compatibilidade elétrica ainda depende da pinagem e do circuito receptor.
Aplicação que exige comunicação por protocolo digital	✗	A ficha informa saída de comutação PNP e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5288 M8 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, IP67

Confirme no datasheet a pinagem da conexão M12 e a compatibilidade da entrada do controlador com saída PNP normalmente aberta.
Verifique se o ponto de montagem comporta a rosca M8 x 1, o comprimento de 60 mm e a instalação não embutida.
Posicione o sensor e o alvo respeitando a distância de trabalho indicada e os fatores de correção aplicáveis ao material do alvo.
Fixe o sensor com as porcas incluídas e respeite os limites de torque indicados para as referências A e B no desenho/documentação.
Conecte a alimentação DC e a entrada de sinal conforme a pinagem oficial; confirme a polaridade antes de energizar.
Energize dentro da faixa especificada e confira a comutação pelo LED de status; valide a operação com o controlador antes de liberar o equipamento.

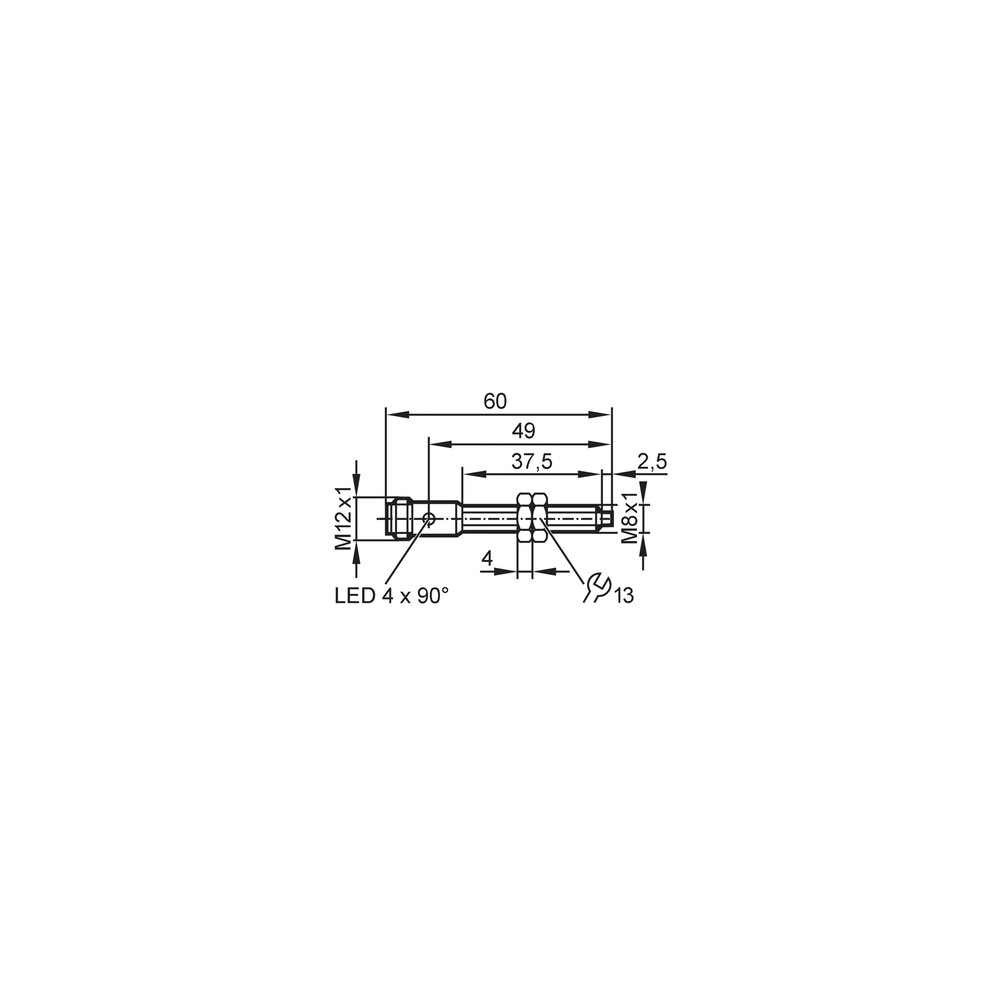

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme no controlador o tipo de entrada e a lógica de sinal.
Comutação ocorre apenas quando o alvo está muito próximo ou não ocorre na distância esperada.	Distância além da faixa de trabalho, montagem inadequada ou influência do material do alvo conforme o fator de correção.	Confira a distância entre sensor e alvo, a condição não embutida e o fator de correção correspondente ao material na ficha.
Sinal de saída instável durante o movimento do alvo.	Alvo operando próximo do ponto de comutação, montagem com posicionamento variável ou interferência no circuito de instalação.	Verifique a fixação, a repetibilidade da posição do alvo e a instalação elétrica; compare as condições com os limites e orientações do datasheet.
LED de status não acende ou não indica a comutação esperada.	Ausência de alimentação, polaridade ou pinagem incorreta, ou condição de detecção não atingida.	Confirme a tensão e a conexão M12 pela pinagem do fabricante e teste a detecção dentro da distância de trabalho indicada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5288 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5288 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Tem montagem não embutida e saída PNP normalmente aberta.

Com quais entradas e conectores elétricos ele pode ser usado?

É destinado a circuitos com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta. A conexão é M12, codificação A, com 3 contatos; confira a pinagem no datasheet.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. A embalagem é indicada como 1 peça.

Ele funciona em uma entrada NPN ou normalmente fechada?

Não corresponde a essas configurações: o IE5288 tem saída PNP normalmente aberta. Confirme o tipo de entrada necessário antes de selecionar o sensor.

Posso instalar esse modelo embutido?

A ficha especifica montagem não embutida. Se o projeto exige montagem embutida, selecione uma configuração cuja documentação indique esse tipo de instalação.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar?

Confira a distância de trabalho, a posição de montagem e o fator de correção do material do alvo. Verifique também a alimentação e a pinagem conforme o datasheet.

A saída não altera o estado no controlador; preciso trocar o sensor?

Nem sempre. Antes de substituir, confirme se a entrada aceita PNP normalmente aberto, se a alimentação está dentro da faixa especificada e se a ligação M12 segue a pinagem oficial.

Devo comprar o sensor avulso ou um kit?

O produto é informado como 1 peça por embalagem e inclui 2 porcas de fixação. A ficha não indica um kit com outros componentes.

Como escolher entre este sensor e outra versão?

Escolha o IE5288 quando a aplicação aceitar montagem não embutida, saída PNP normalmente aberta, rosca M8 x 1 e alcance nominal de 4 mm. Para outra lógica de saída ou condição de montagem, compare as especificações do modelo alternativo.

Que cuidados devo tomar na instalação?

Consulte a pinagem e o desenho do fabricante, respeite os limites de torque indicados na documentação e valide a distância de detecção conforme o material do alvo. Confira também a faixa de alimentação antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste modelo, a ficha especifica detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder ao circuito de entrada conectado. (Ref.: saída de comutação elétrica: PNP)

Normalmente aberto (NA)

Função de saída indicada como normalmente aberta na ficha do produto. (Ref.: saída de comutação: normalmente aberto)

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no arranjo mecânico. (Ref.: tipo de montagem: não embutido)

IP67

Grau de proteção informado pelo fabricante para o invólucro; a instalação deve seguir as condições especificadas na documentação. (Ref.: grau de proteção: IP67)
