Sensor Indutivo IFM IE5287 M8 2mm PNP NA

Pré-visualizar: IE5287 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA

IE5287 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA

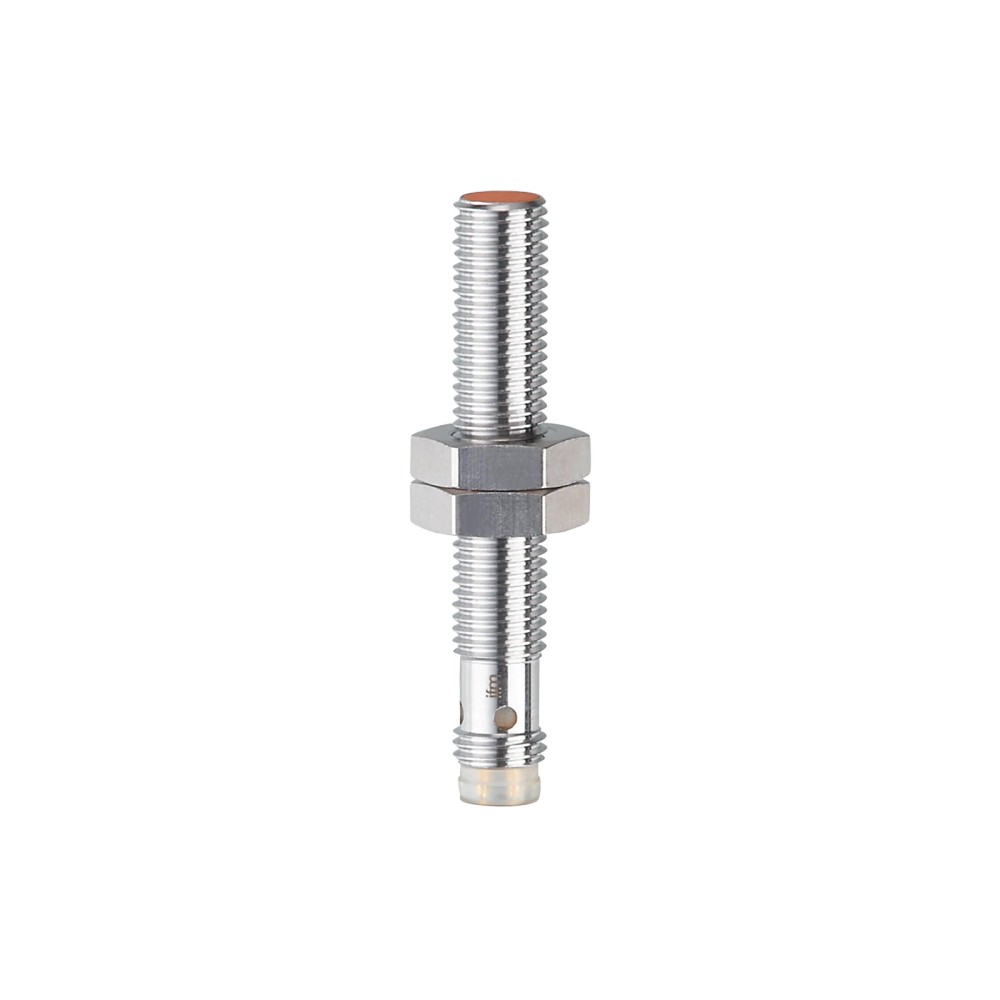

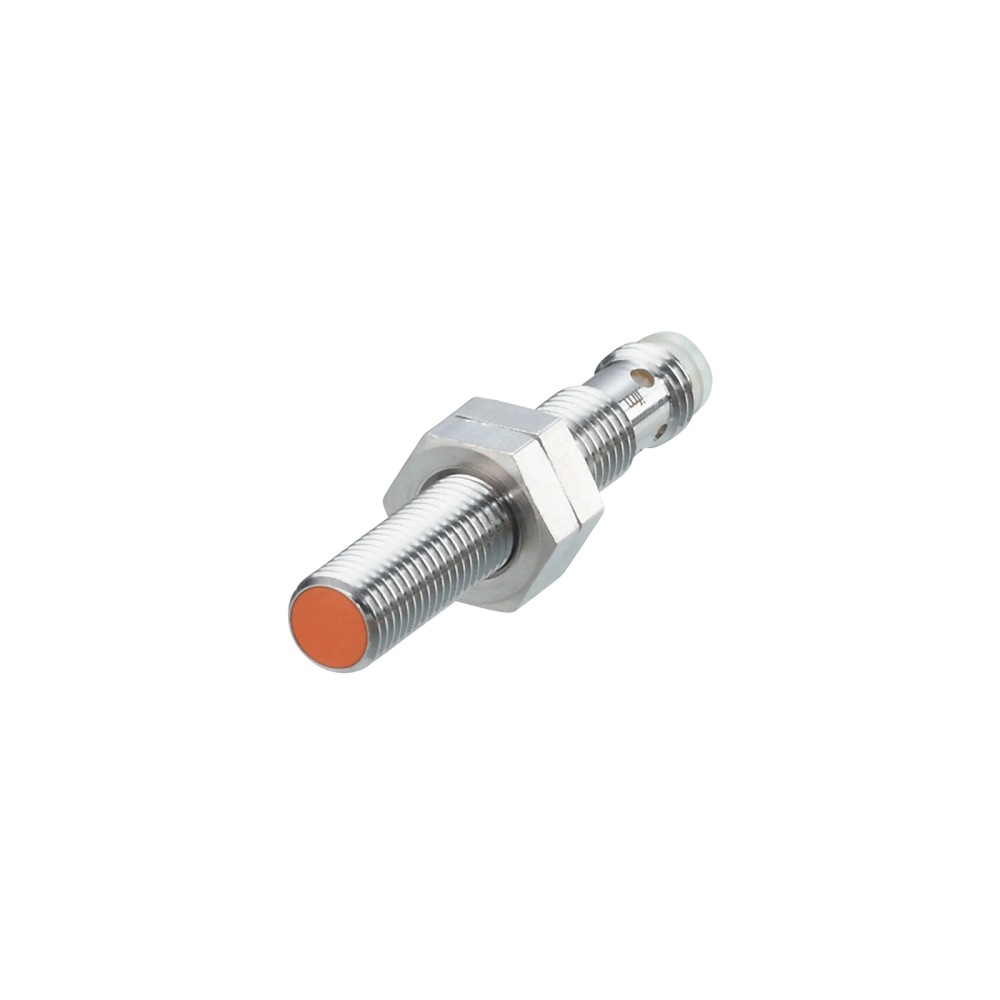

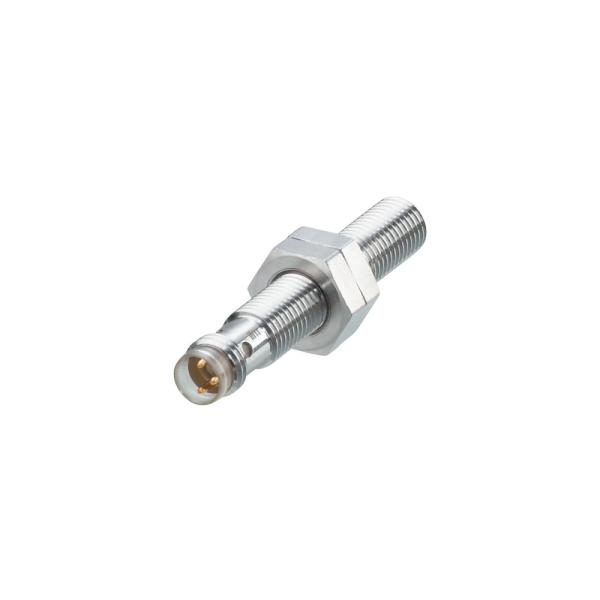

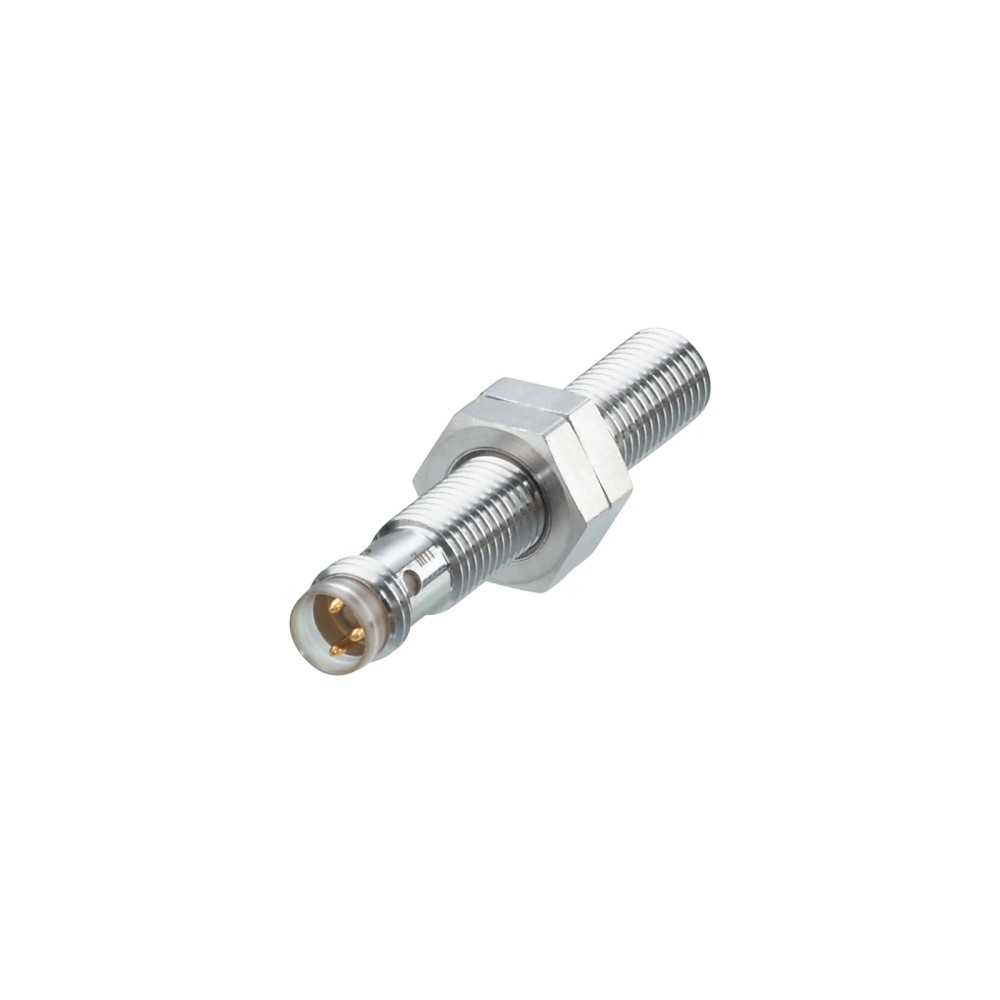

Imagem meramente ilustrativa

R$ 888,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5287
EAN: 4021179084741
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm...mais

Fechar menu

Saiba mais sobre: "IE5287 IFM - Sensor Indutivo ifm Automação Industrial M8 2mm PNP NA"

Destaques do Produto

Alcance nominal

2 mm

Tipo de saída

PNP normalmente aberta

Montagem

Embutida

Conexão elétrica

M8, codificação A, 3 contatos

Alimentação

10...30 V DC

Proteção do invólucro

IP 65 e IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IE5287 M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto

O ifm IE5287 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui montagem embutida, saída PNP normalmente aberta e alcance nominal de 2 mm. Seu corpo roscado M8 x 1 tem comprimento de 50 mm, e a frequência de comutação é de 1300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Código do fabricante	IE5287
Formato e dimensões	M8 x 1; comprimento de 50 mm
Montagem	Embutida
Alcance de detecção	2 mm
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M8, codificação A, 3 contatos
Grau de proteção	IP 65 e IP 67
Frequência de comutação	1300 Hz
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitam detectar objetos metálicos com sensor indutivo de montagem embutida.
Instalações com espaço restrito que aceitem corpo roscado M8 x 1 e conexão elétrica M8 de 3 contatos.
Circuitos que possam utilizar saída PNP normalmente aberta e alimentação DC entre 10 e 30 V.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que exijam saída normalmente fechada ou saída NPN; a ficha identifica a função normalmente aberta e a saída PNP.
Não especificar quando a distância de detecção necessária exceder o alcance nominal de 2 mm; confirme a distância de trabalho indicada na ficha do fabricante.
Não utilizar fora da faixa de temperatura ambiente de -25...70 °C informada para o produto.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em automação industrial, inclusive em condições de instalação estreitas; respeite o alcance nominal de 2 mm e a montagem embutida especificada.
Possibilidade de uso: detecção de presença ou posição de alvos metálicos em máquinas, desde que a distância, o material do alvo, a entrada PNP do controlador e as condições ambientais sejam compatíveis. Confirme o comportamento com o fator de correção do material informado pelo fabricante.
Limitações: alimentação DC de 10...30 V, temperatura ambiente de -25...70 °C e saída PNP normalmente aberta; a ficha não especifica um protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IE5287 M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IE5287

Quando o circuito de controle requer detecção indutiva, saída PNP normalmente aberta, montagem embutida e alcance nominal de 2 mm, e a instalação aceita corpo M8 x 1 e conexão M8 de 3 contatos.

Considere outra configuração

Busque uma versão com outra função de saída ou outro tipo de saída se o controlador exigir normalmente fechado ou NPN. Para distâncias diferentes, verifique no catálogo do fabricante um modelo cujo alcance atenda à aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do componente conforme dados do fabricante.
Fabricante e modelo	ifm IE5287	Identificação do produto.
Aplicação informada	Aplicações industriais e automação industrial; para condições de instalação estreitas	Uso descrito na ficha do produto.
Característica especial	Alcance aumentado	Descrição do fabricante; o valor de alcance especificado é 2 mm.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Corrente máxima	100 mA	Limite máximo indicado para a saída.
Queda de tensão máxima	2,5 V	Valor máximo informado para a saída.
Classe de proteção	III	Classificação indicada na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.

Saída e detecção
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Tipo de saída	PNP	Tipo de comutação indicado pelo fabricante.
Alcance de detecção	2 mm	Alcance nominal informado.
Distância real de comutação Sr	2 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0...1,6 mm	Faixa de trabalho indicada na ficha; não confundir com o alcance nominal.
Histerese	1...20 % de Sr	Intervalo especificado em relação à distância real de comutação.
Frequência de comutação	1300 Hz	Frequência máxima de comutação informada.
Variação no ponto de comutação	-10...10 mm	Valor transcrito da ficha do produto; consulte o datasheet para interpretação no contexto da aplicação.

Conexões elétricas
Conexão	1 x M8, codificação A, 3 contatos	Configuração da conexão elétrica especificada.
Número de fios/contatos	3 fios; conexão com 3 contatos	Dados de cabeamento e conexão indicados nas fontes do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa ambiente especificada para operação.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; instalação e conexão devem seguir as instruções do fabricante.
Certificação UL	Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A017; arquivo UL E174191	Dados de certificação listados na ficha.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética informados no conjunto de dados do fabricante.

Dados mecânicos
Formato construtivo	Corpo roscado	Tipo construtivo indicado.
Rosca	M8 x 1	Dimensão nominal da rosca.
Comprimento	50 mm	Comprimento informado para o corpo.
Método de montagem	Embutido	Condição de montagem especificada.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	LCP laranja	Material declarado para a face ativa.
Material da janela dos LEDs	PPSU	Material declarado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas incluídas.
Torque de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Valores de torque transcritos da ficha; observe as referências A e B do desenho do fabricante.
Peso	16 g	Peso informado no conjunto de atributos do produto.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores listados na ficha; considere-os ao avaliar a detecção conforme o material do alvo.

Displays e elementos de operação
Indicador de estado	4 LEDs amarelos de status de chaveamento	Indicação visual informada para o estado de comutação.

Confiabilidade e identificação regulatória
MTTF	1379 anos	Valor MTTF informado na ficha; não representa vida útil garantida.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Sensor de detecção discreta; a ficha não informa protocolo de comunicação industrial.

Conexões

Elétrica Conexão elétrica 1 x M8, codificação A, 3 contatos; alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem e a compatibilidade do cabo ou conector com o desenho e a documentação do fabricante antes de ligar.

Processo Não possui conexão de processo para fluido informada. Fixação mecânica por corpo roscado M8 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme também a pinagem da conexão M8.
Instalação que requer corpo roscado M8 x 1, montagem embutida e detecção nominal de 2 mm	✓	Esses dados mecânicos e de detecção constam na ficha do IE5287.
Entrada que exige sinal NPN ou normalmente fechado	✗	A configuração indicada para este produto é PNP normalmente aberto.
Aplicação com temperatura ambiente fora de -25...70 °C	✗	A condição fica fora da faixa de temperatura ambiente informada para o sensor.
Integração que exige protocolo de comunicação específico	✗	A documentação fornecida não identifica protocolo; o produto é especificado com saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IE5287 M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto

Confirme que a aplicação requer sensor indutivo embutido M8 x 1, saída PNP normalmente aberta e alimentação DC dentro da faixa especificada.
Verifique o espaço de montagem e a posição do alvo em relação à face ativa, considerando o alcance nominal e a distância de trabalho indicados na ficha.
Fixe o sensor com as porcas fornecidas e aplique o torque conforme as referências A e B do desenho do fabricante.
Conecte o cabo ou conector M8 de codificação A e 3 contatos, consultando a pinagem no datasheet; não deduza a pinagem apenas pelo número de contatos.
Faça a ligação desenergizada e confirme a alimentação, o tipo de entrada PNP e os limites elétricos do circuito antes de energizar.
Após a instalação, verifique a indicação de chaveamento pelos LEDs e teste a detecção na posição real de operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

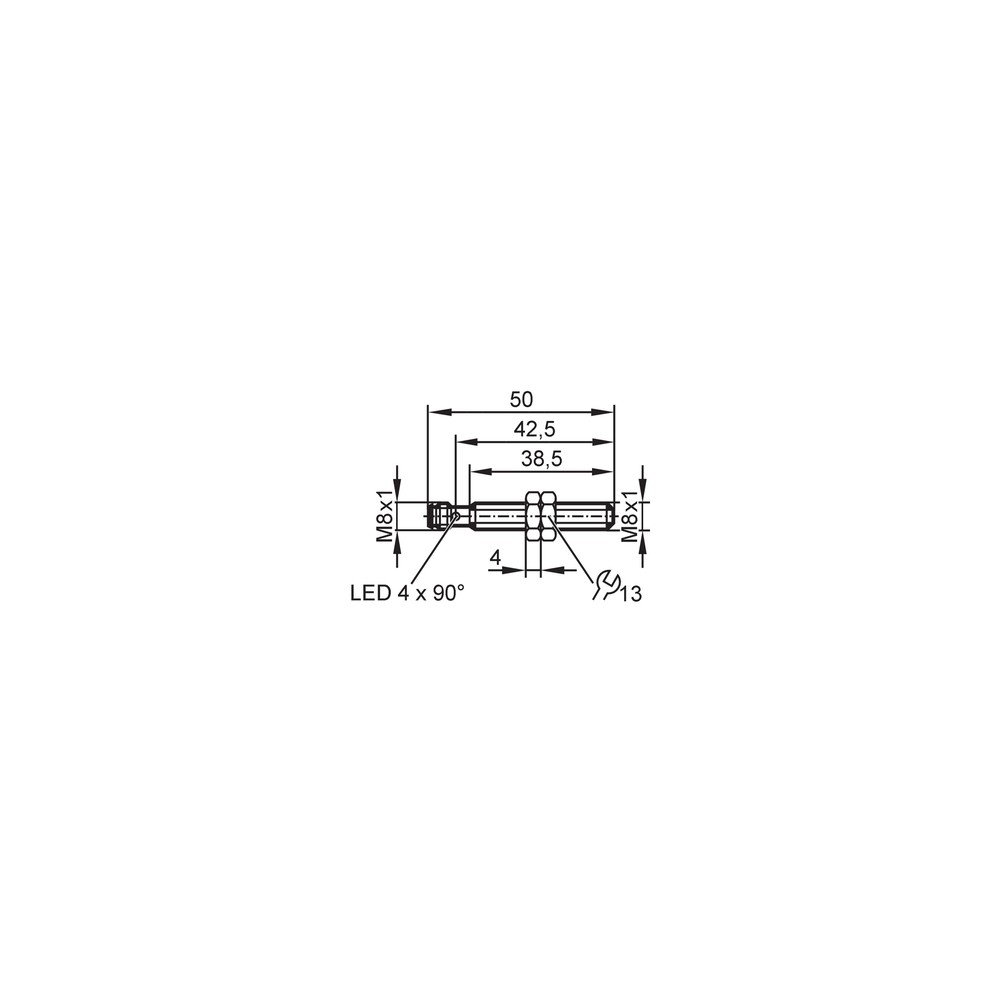

Folha de dados do IE5287 em português (Datasheet) Desenho em escala (Desenho Dimensional)
