Sensor Indutivo IFM IE5258 M8

Pré-visualizar: IE5258 IFM - Sensor Indutivo IFM Automação Industrial M8 1mm PNP NC

IE5258 IFM - Sensor Indutivo IFM Automação Industrial M8 1mm PNP NC

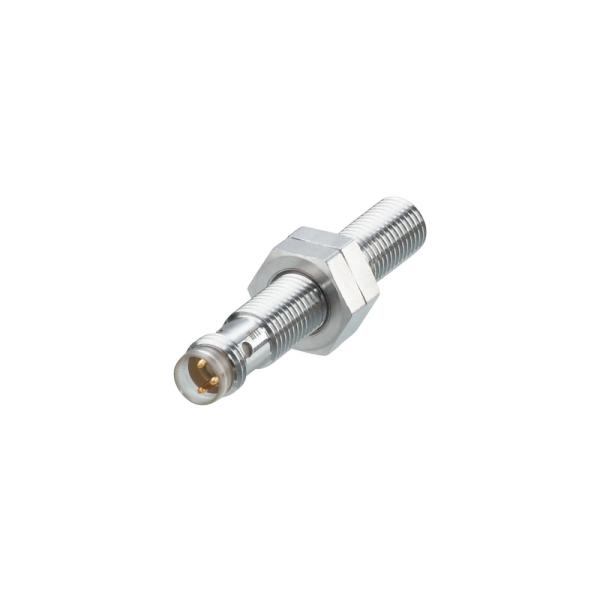

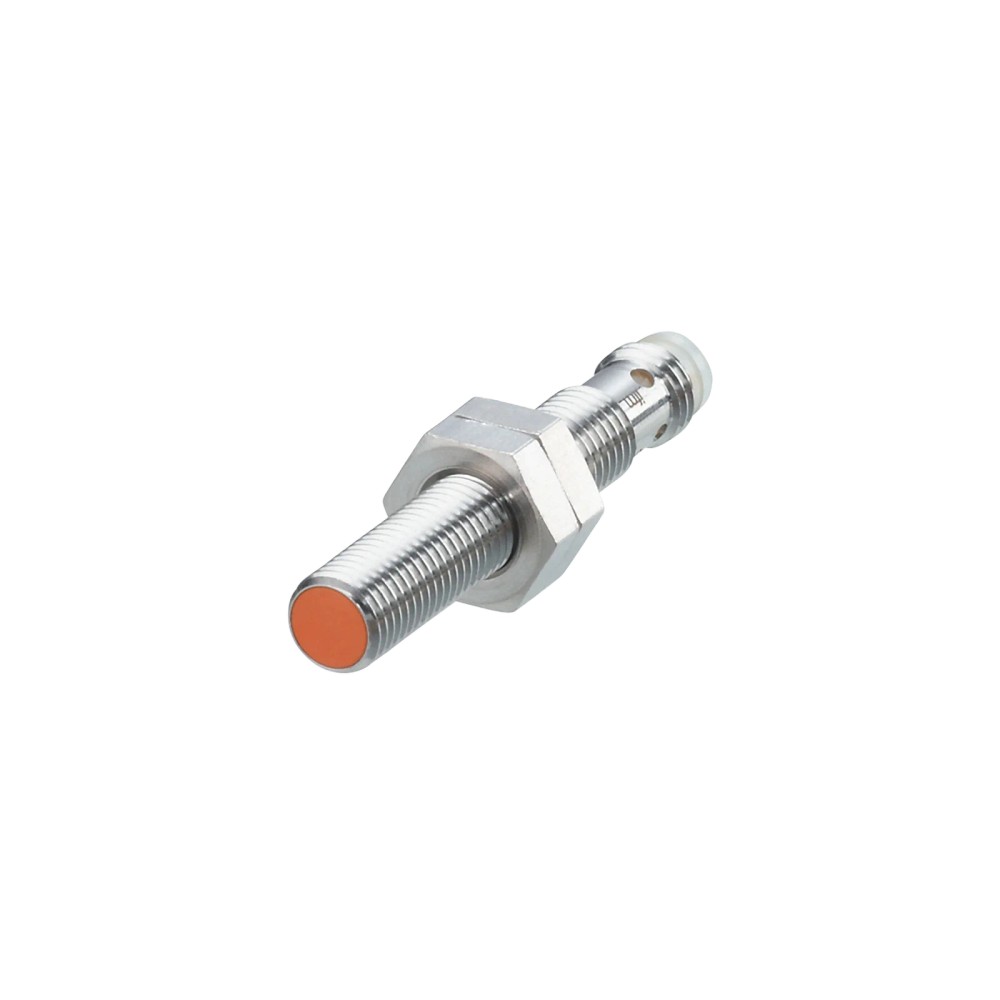

Imagem meramente ilustrativa

R$ 888,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5258
EAN: 4021179084451
NCM do produto: 85365090

Destaques do Produto Rosca M8 x 1...mais

Fechar menu

Saiba mais sobre: "IE5258 IFM - Sensor Indutivo IFM Automação Industrial M8 1mm PNP NC"

Destaques do Produto

Rosca

M8 x 1

Alcance de detecção

1 mm, montagem embutida

Tipo e função da saída

PNP, normalmente fechado

Conexão elétrica

Conector M8, codificação A, 3 contatos

Alimentação

10...30 V DC

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

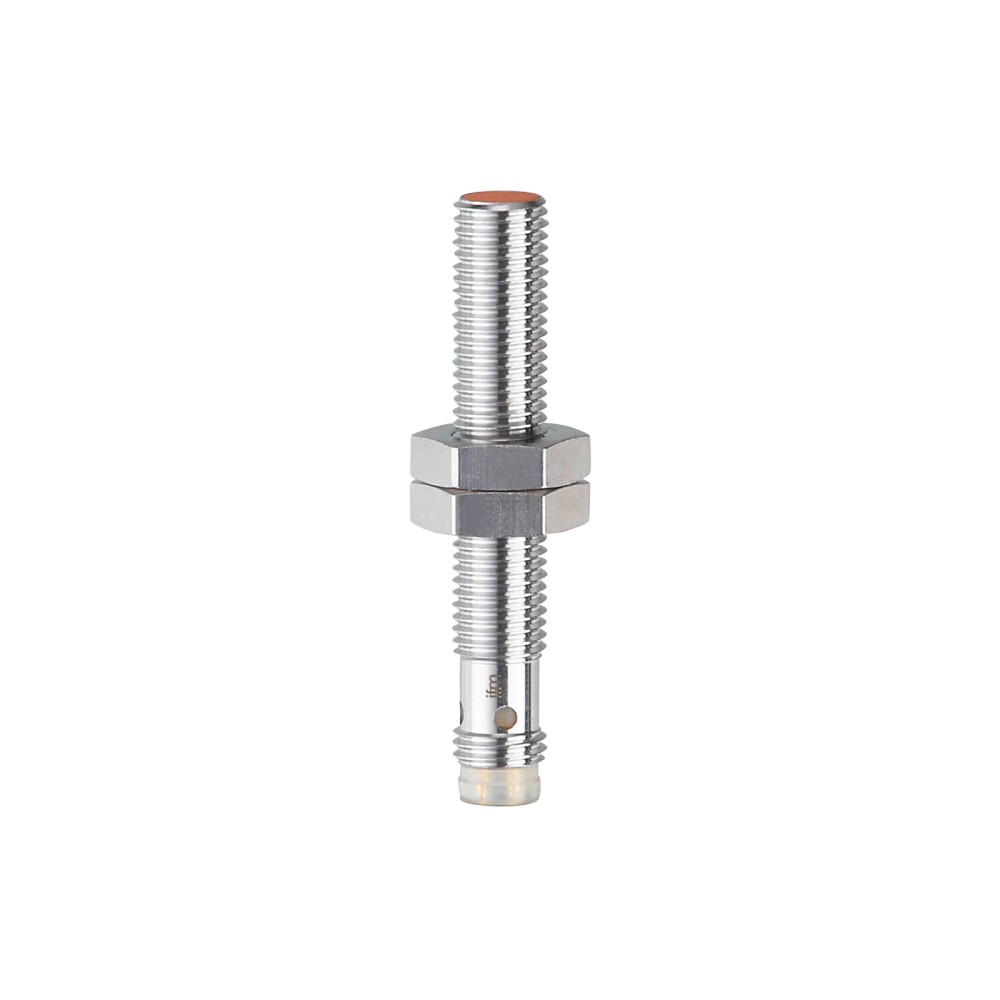

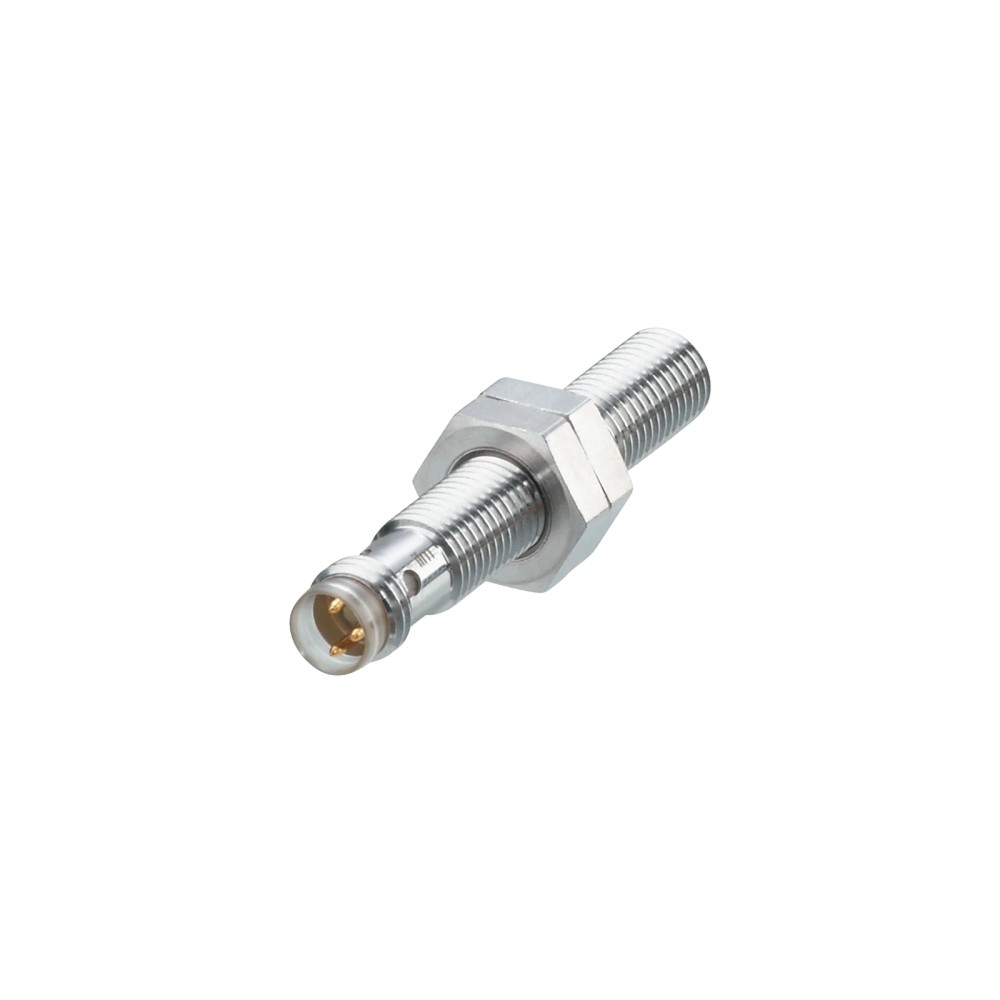

Sobre o Sensor Indutivo IFM IE5258 M8 x 1, alcance de detecção de 1 mm, PNP normalmente fechado

O IFM IE5258 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Tem montagem embutida, alcance de detecção de 1 mm e saída PNP normalmente fechada. Sua conexão elétrica é por conector M8 de 3 contatos, e a frequência de comutação é de 2000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M8 x 1
Comprimento	50 mm
Alcance de detecção	1 mm; montagem embutida
Saída	PNP, normalmente fechado
Conexão elétrica	Conector M8, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Frequência de comutação	2000 Hz
Temperatura ambiente	-25...80 °C
Proteção	IP65 e IP67 com tomada de cabos ifm corretamente aparafusada

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que precisem detectar objetos metálicos com sensor indutivo de montagem embutida e alcance nominal de 1 mm.
Instalações com espaço restrito que aceitem rosca M8 x 1 e conector elétrico M8 de 3 contatos.
Circuitos de entrada compatíveis com saída PNP normalmente fechada e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 1 mm; a ficha deste modelo informa alcance de 1 mm.
Entradas elétricas que não sejam compatíveis com saída PNP normalmente fechada ou com a tensão de operação de 10...30 V DC.
Instalações que requeiram conexão elétrica diferente do conector M8 de 3 contatos, sem confirmar previamente a compatibilidade do cabo ou da tomada.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em automação industrial, inclusive em condições de instalação estreitas, desde que a montagem aceite rosca M8 x 1 e o alvo seja detectável dentro do alcance especificado.
Uso em circuito de controle com entrada compatível com saída PNP normalmente fechada e alimentação de 10...30 V DC; essa adequação é uma possibilidade condicionada à validação da entrada e da pinagem do sistema.
Em ambientes onde se requer IP65 ou IP67, a ficha condiciona a proteção à tomada de cabos ifm corretamente aparafusada.
A operação deve respeitar a temperatura ambiente indicada de -25...80 °C. A ficha não especifica um alvo metálico ou uma distância universal para cada material; os fatores de correção por material devem ser considerados na validação da instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5258 M8 x 1, alcance de detecção de 1 mm, PNP normalmente fechado, verifique estes pontos:

Escolha o IE5258 quando

A aplicação exigir sensor indutivo M8 x 1, montagem embutida, alcance de 1 mm, saída PNP normalmente fechada e alimentação entre 10 e 30 V DC. Verifique também se o controlador aceita a função normalmente fechada e se há conexão compatível com conector M8 de 3 contatos.

Avalie outra especificação quando

O projeto exigir outro tipo de saída, maior alcance, outra rosca, outra conexão elétrica ou condições fora da faixa de temperatura informada. A ficha disponível não identifica modelos alternativos; compare os requisitos do sistema com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IE5258	Identificação do produto conforme dados do anúncio.
Aplicação informada	Aplicações industriais e automação industrial; condições de instalação estreitas	Aplicações declaradas no cadastro do produto.
Característica especial	Alcance aumentado	Característica indicada no cadastro; alcance numérico especificado de 1 mm.
SKU / Part Number	IE5258	Código de identificação do produto.
GTIN	4021179084451	Identificador comercial informado.
Marca	IFM	Fabricante informado.
Categoria	Sensor indutivo	Classificação do produto.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor de consumo informado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada para o sensor.
Proteção contra sobrecarga	Sim	Proteção indicada para o sensor.
Proteção contra inversão de polaridade	Sim	Proteção indicada para o sensor.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências EMC listados no cadastro técnico.

Saída e comutação
Tipo de saída	PNP	Função elétrica informada.
Função de saída	Normalmente fechado	Estado de saída especificado no anúncio.
Frequência de comutação DC	2000 Hz	Frequência de comutação especificada para operação DC.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.

Detecção e desvios
Alcance de detecção	1 mm	Alcance especificado; montagem embutida.
Distância real de comutação Sr	1 ± 10 % mm	Faixa declarada para a distância real de comutação.
Distância de trabalho	0...0,81 mm	Intervalo de trabalho informado na ficha.
Histerese	1...20 % de Sr	Histerese expressa como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar na avaliação da distância de detecção.

Conexões e interfaces
Conexão elétrica	Conector 1 x M8, codificação A, 3 contatos	Tipo, codificação e número de contatos informados.
Protocolo de comunicação	Não informado	A ficha informa saída de comutação PNP, sem protocolo de comunicação.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65 e IP67	A ficha condiciona esses graus de proteção ao uso da tomada de cabos ifm corretamente aparafusada.
Certificação UL	Ta -25...80 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A017; arquivo UL E174191	Informações UL transcritas do cadastro do produto.

Dados mecânicos e montagem
Designação da rosca	M8 x 1	Rosca de montagem especificada.
Dimensões	M8 x 1 / L = 50 mm	Dimensão de rosca e comprimento informados.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP laranja; janela LEDs: PPSU; porcas de fixação: latão revestido com bronze branco	Materiais de componentes descritos na ficha.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B = 2 Nm	Valores de torque informados; consultar o desenho do fabricante para identificar as referências A e B antes da montagem.
Peso	18,5 g	Peso informado no cadastro técnico.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação de status de chaveamento especificada.

Dados de confiabilidade e fornecimento
MTTF	956 anos	Valor informado no cadastro; não representa garantia de vida útil em qualquer condição de aplicação.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.
Software embarcado	Não incluído	Informação declarada no cadastro.
NCM	8536.50.90	Código de classificação informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica saída de comutação PNP normalmente fechada.

Conexões

Elétrica Conector M8, codificação A, 3 contatos; saída PNP normalmente fechada; alimentação de 10...30 V DC. A compatibilidade elétrica com a entrada do controlador deve ser confirmada conforme a pinagem e o circuito apresentados pelo fabricante.

Processo Rosca de montagem M8 x 1. O sensor é de detecção indutiva, sem conexão de processo para fluidos informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente fechada e alimentação de 10...30 V DC	✓	Essas características correspondem à saída e à faixa de tensão especificadas para o IE5258; confirme a pinagem do conector no datasheet.
Montagem roscada M8 x 1, embutida, com distância de detecção requerida de até 1 mm	✓	A ficha informa rosca M8 x 1, montagem embutida e alcance de detecção de 1 mm.
Sistema que exige comunicação por protocolo de rede	✗	A ficha descreve saída de comutação PNP e não informa protocolo de comunicação.
Aplicação que exige detecção além do alcance especificado para este sensor	✗	O alcance de detecção informado é 1 mm; não há evidência na ficha de alcance superior.
Instalação exposta a condições que exigem IP65 ou IP67	✓	A proteção informada é IP65 e IP67 quando a tomada de cabos ifm está corretamente aparafusada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5258 M8 x 1, alcance de detecção de 1 mm, PNP normalmente fechado

Confirme que a aplicação requer sensor indutivo, montagem embutida, rosca M8 x 1 e alcance de detecção compatível com 1 mm.
Verifique a compatibilidade da alimentação de 10...30 V DC e da entrada de controle com saída PNP normalmente fechada.
Confira no datasheet a pinagem do conector M8, codificação A, de 3 contatos, antes de conectar a fiação.
Instale o sensor no alojamento M8 x 1 e consulte o desenho do fabricante para dimensões e referências de montagem.
Aperte conforme as referências e os limites de torque indicados pelo fabricante; confirme no desenho a identificação de A e B antes de aplicar os valores.
Se a instalação exigir IP65 ou IP67, use a tomada de cabos ifm corretamente aparafusada; depois verifique a indicação de chaveamento e o funcionamento no circuito.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a comutação do sensor.	Alimentação fora da faixa especificada, ligação incorreta ou entrada incompatível com saída PNP normalmente fechada.	Meça a alimentação nos terminais e confira a pinagem no datasheet; valide também o tipo de entrada e a lógica configurada no controlador.
A detecção ocorre apenas quando o alvo está muito próximo ou não ocorre na distância esperada.	Distância de montagem acima da distância de trabalho, alvo de material com fator de correção diferente do aço ou montagem diferente da configuração embutida.	Confira a distância entre a face ativa e o alvo, confirme o material e compare o fator de correção e a distância de trabalho com os dados do fabricante.
O estado indicado não corresponde à lógica esperada pelo equipamento.	Interpretação incorreta da função normalmente fechada ou incompatibilidade entre a lógica da saída e a entrada conectada.	Observe o indicador de status e verifique no datasheet a função de saída; compare o estado do sinal com a configuração da entrada do controlador.
Há suspeita de falha ou entrada de contaminantes na conexão em ambiente exposto.	Tomada de cabos não aparafusada corretamente, condição que a ficha aponta como requisito para IP65 e IP67.	Inspecione a conexão e confirme que a tomada de cabos ifm está corretamente aparafusada; verifique as condições de instalação antes de atribuir falha ao sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5258 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IE5258 e para quem ele serve?

É um sensor indutivo IFM para automação industrial, destinado a aplicações que precisam de detecção por comutação e montagem roscada M8 x 1. A adequação depende do alcance, da saída e da alimentação exigidos pelo circuito.

O conector M8 de 3 contatos conecta diretamente a qualquer CLP?

Não necessariamente. O equipamento conectado precisa aceitar saída PNP normalmente fechada, a tensão de operação e a pinagem correspondente; confirme o esquema no datasheet e os requisitos da entrada do CLP.

O que acompanha o produto?

A ficha informa 2 porcas de fixação incluídas. Não especifica a inclusão de cabo ou tomada de cabos.

Ele serve para detectar objetos a mais de 1 mm?

A ficha especifica alcance de detecção de 1 mm e distância de trabalho de 0...0,81 mm. Não use o cadastro como evidência de alcance superior.

Posso usar o IE5258 em um circuito com saída NPN?

A saída deste modelo é PNP normalmente fechada. Um circuito que exija saída NPN não corresponde à configuração informada; verifique os requisitos do controlador antes da compra.

O sensor pode ser usado fora da faixa de -25...80 °C?

A faixa de temperatura ambiente informada é de -25...80 °C. A ficha não confirma operação fora desses limites.

O sensor acende, mas o controlador não reconhece o sinal. O que verifico antes de trocar?

Confira a compatibilidade da entrada com PNP normalmente fechado, a alimentação e a pinagem do conector. A indicação de status não confirma, por si só, que o sinal esteja chegando corretamente ao controlador.

A detecção está mais curta com um alvo de alumínio ou cobre: o que pode causar isso?

A ficha informa fatores de correção de 0,4 para alumínio e 0,3 para cobre, em comparação com 1 para aço. Verifique o material do alvo e a distância de montagem antes de substituir o sensor.

Como escolho entre este sensor e um modelo de outra saída ou alcance?

Escolha o IE5258 quando os requisitos forem compatíveis com saída PNP normalmente fechada e alcance de 1 mm. Se o projeto pedir outra saída ou alcance, compare os dados do modelo alternativo com os requisitos do circuito e do alvo.

Como instalar e garantir a proteção IP informada?

Confira a pinagem no datasheet, instale na rosca M8 x 1 e use a tomada de cabos ifm corretamente aparafusada para atender à condição associada a IP65 e IP67. Consulte o desenho do fabricante para dimensões e aperto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; neste produto, a ficha especifica detecção com alcance de 1 mm.

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve ser compatível com essa configuração.

Normalmente fechado

Função de saída indicada para o IE5258; deve ser considerada na interpretação do estado do sinal pelo controlador.

Montagem embutida

Configuração de montagem declarada para o sensor; deve ser respeitada na instalação e na avaliação da distância de detecção.

Grau de proteção IP

Classificação de proteção informada para o invólucro; neste produto, IP65 e IP67 dependem da tomada de cabos ifm corretamente aparafusada.
