Sensor Indutivo IFM IE5257 M8x1

Pré-visualizar: IE5257 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA

IE5257 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA

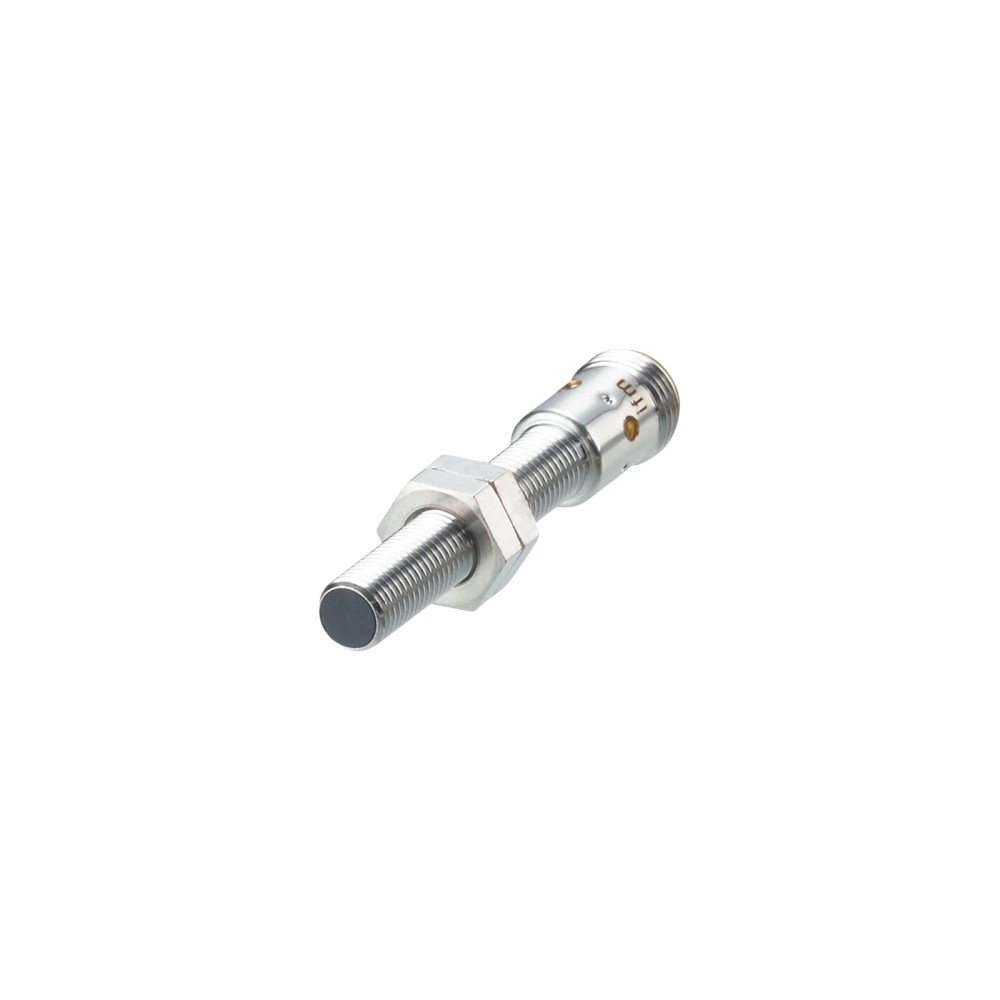

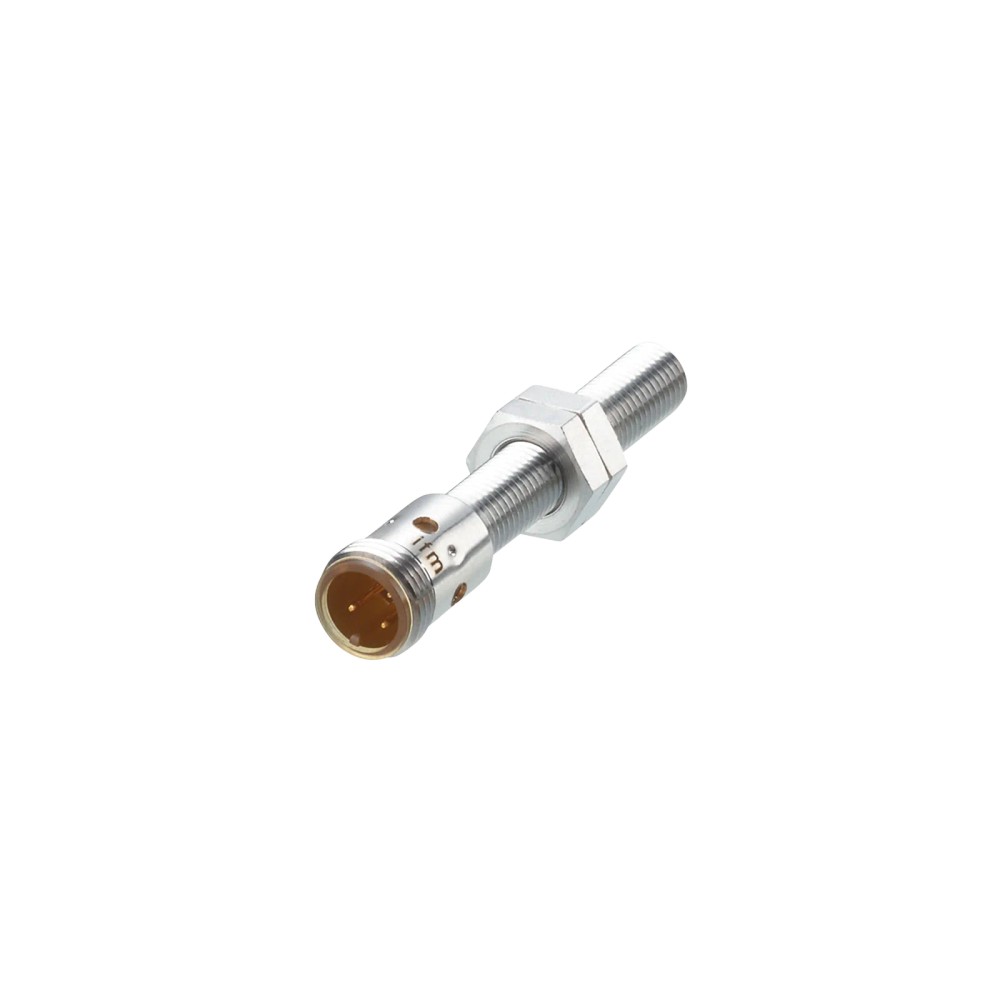

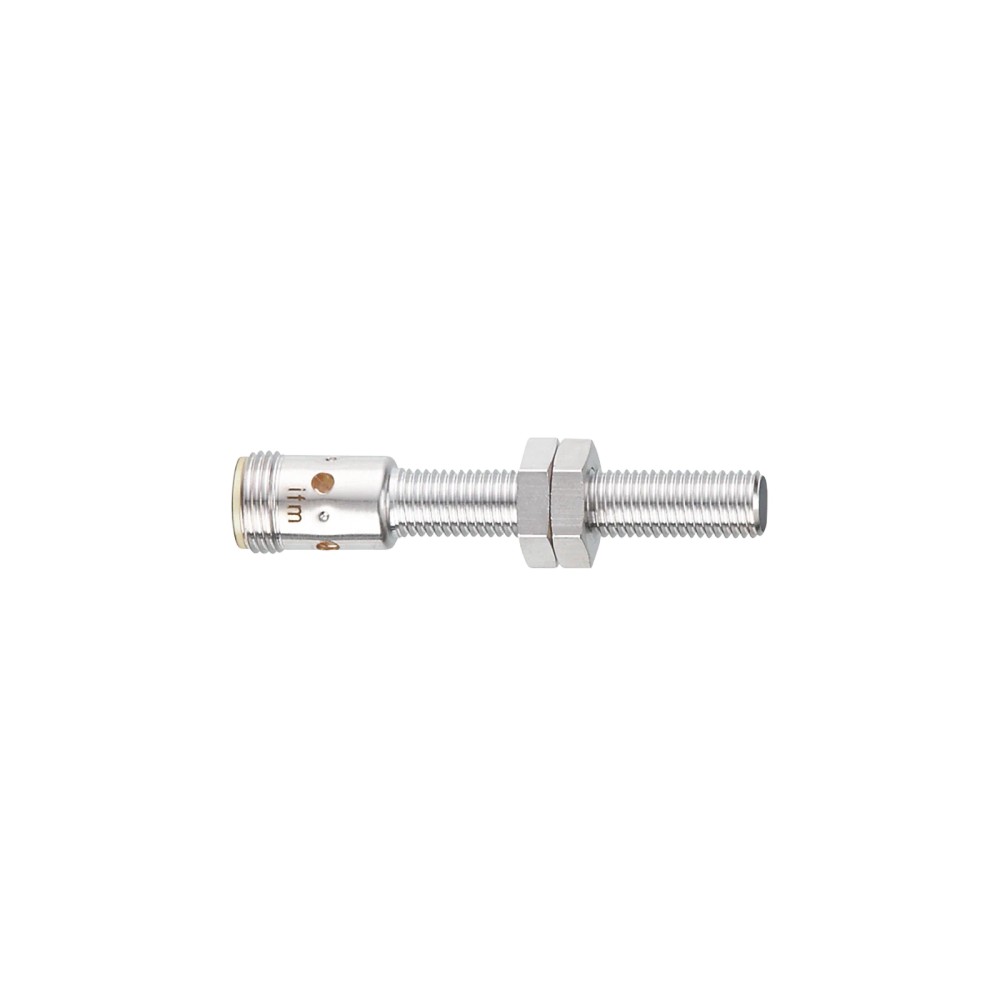

Imagem meramente ilustrativa

R$ 868,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5257
EAN: 4021179084444
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IE5257 IFM - Sensor Indutivo IFM Automação Industrial M8x1 2mm PNP NA"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

2 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Montagem e conexão

Rosca M8 x 1; conexão elétrica M12, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IE5257, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12

O IFM IE5257 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Tem corpo roscado M8 x 1, montagem embutida e alcance nominal de detecção de 2 mm. Sua saída é PNP normalmente aberta, com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M8 x 1; 60 mm
Alcance nominal de detecção	2 mm, montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Alimentação	10 a 30 V DC
Frequência de comutação	1000 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, quando forem adequados o alcance nominal de 2 mm, a montagem embutida M8 x 1 e a saída PNP normalmente aberta.
Instalações com alimentação DC entre 10 e 30 V e conexão elétrica M12 de 3 contatos compatível.
Aplicações sujeitas a temperatura ambiente entre -25 e 70 °C, considerando as demais condições de instalação indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou normalmente fechada: a ficha identifica este modelo como PNP normalmente aberto.
Não selecionar quando a alimentação disponível estiver fora de 10 a 30 V DC.
Não presumir detecção de materiais não metálicos ou alcance de 2 mm para qualquer material. O alcance e o fator de correção dependem do material-alvo; consulte a ficha técnica para a condição específica.

APLICAÇÕES E USO

Detecção de posição ou presença de alvos metálicos em equipamentos de automação industrial, desde que a distância e o material do alvo sejam compatíveis com os dados de detecção e fatores de correção do datasheet.
Aplicação em espaços de instalação estreitos, possibilidade descrita para a família do produto; verificar previamente o espaço disponível para corpo M8 x 1 de 60 mm e conexão M12.
Uso em ambiente com temperatura entre -25 e 70 °C, observando as condições de montagem e instalação especificadas pelo fabricante.
A ficha não documenta uma aplicação específica por setor, máquina ou material de alvo além dos fatores de correção listados; confirme o desempenho requerido em teste ou com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IE5257, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12, verifique estes pontos:

Escolha o IE5257 quando

A aplicação requerer detecção indutiva, montagem embutida em corpo M8 x 1, alcance nominal de 2 mm, saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

Considere outro modelo quando

O circuito exigir saída NPN ou normalmente fechada, a alimentação não estiver na faixa especificada, ou a aplicação requerer alcance, dimensões, interface ou conexão diferentes. Compare esses requisitos com a ficha técnica do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia indicada na ficha do produto.
Característica especial	Alcance aumentado	Característica declarada no cadastro técnico; alcance nominal informado de 2 mm.
Uso descrito	Aplicações industriais e automação industrial, inclusive condições de instalação estreitas	Descrição do produto no contexto do anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente máximo	< 10 mA	Limite indicado na ficha.
Queda de tensão máxima	2,5 V	Valor máximo declarado.
Corrente de comutação máxima constante	100 mA	Limite de corrente informado para a saída.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada no cadastro técnico.
Proteção contra inversão de polaridade	Sim	Proteção declarada no cadastro técnico.
Classe de proteção	III	Classificação declarada na ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional indicado para a saída.
Saída de comutação	PNP	Tipo de saída declarado.
Frequência de comutação DC	1000 Hz	Frequência de comutação informada para operação DC.
Distância real de comutação Sr	2 ± 10 % mm	Valor declarado para a distância real de comutação.
Distância de trabalho	0...1,62 mm	Faixa de trabalho informada no cadastro técnico.

Detecção e desvios
Alcance de detecção	2 mm	Alcance nominal declarado.
Método de montagem	Embutido	Condição de montagem indicada.
Histerese	1...20 % de Sr	Faixa declarada em relação a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,3; alumínio: 0,3; cobre: 0,1	Fatores informados para os materiais listados; considerar ao avaliar o alcance efetivo.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 3 contatos	Conexão elétrica especificada.
Protocolo de comunicação	Não informado	A ficha fornecida especifica saída de comutação, sem declarar protocolo digital.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 67	Grau de proteção indicado; não substitui a verificação das condições e instruções de instalação do fabricante.
Normas de compatibilidade eletromagnética	EN 61000-4-2 ESD; EN 61000-4-3 HF irradiado; EN 61000-4-4 Burst; EN 61000-4-6 AF com fio; EN 55011 classe B	Normas listadas no cadastro técnico.
Certificações	cULus, CE, UKCA	Certificações indicadas no cadastro; o número de aprovação UL informado é A028 e o número de arquivo UL é E174191.

Dados mecânicos e materiais

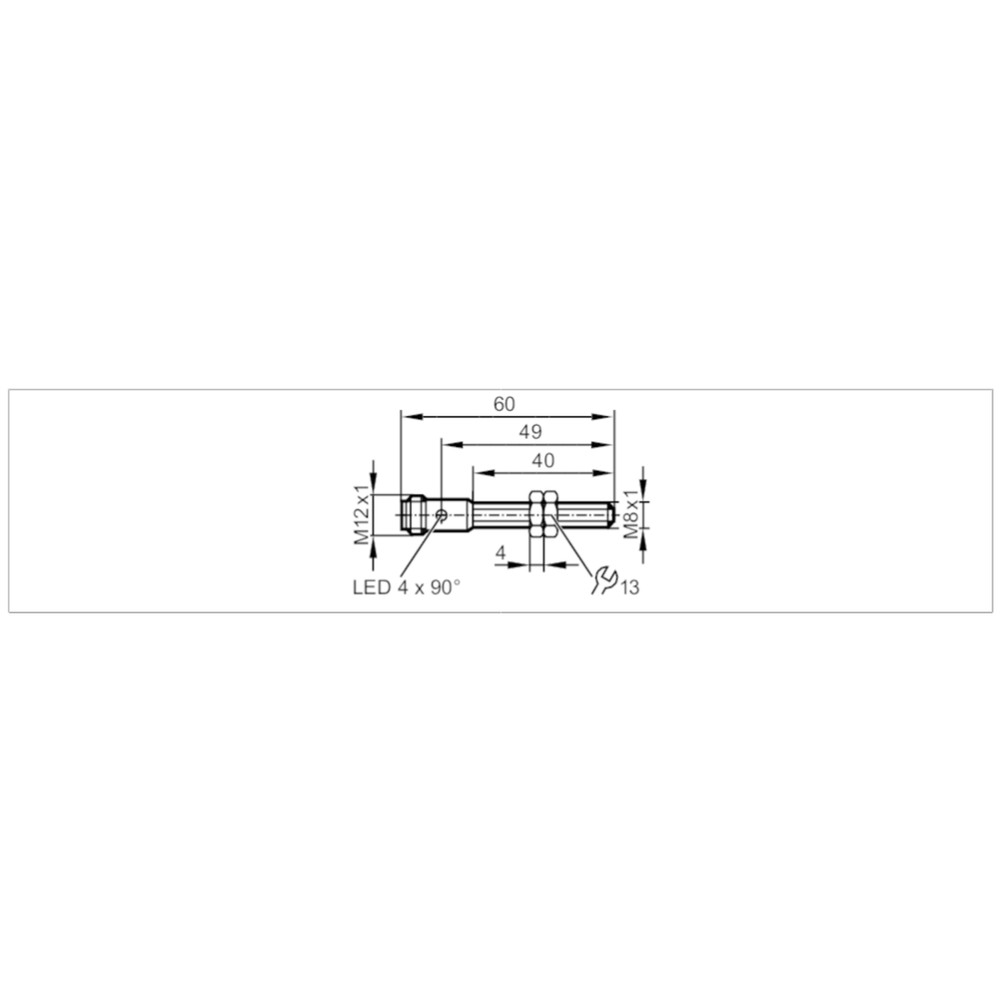

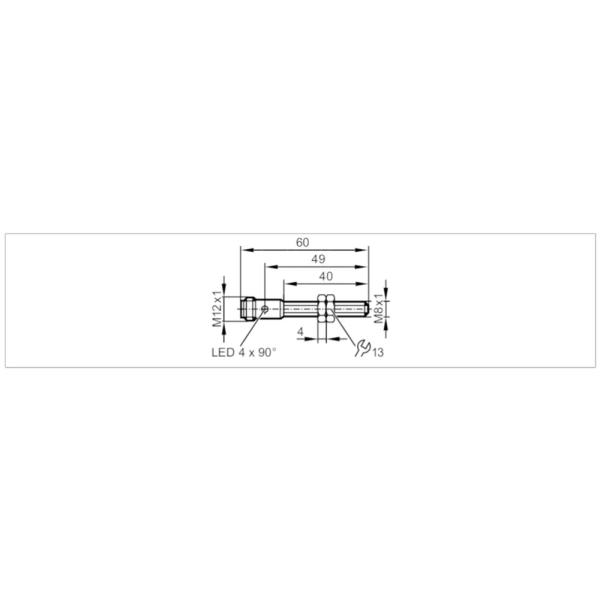

Dimensões	M8 x 1; comprimento L = 60 mm	Dimensões declaradas para o corpo.
Invólucro	Forma construtiva de roscas; não é totalmente metálico	Construção indicada no cadastro técnico.
Material do invólucro	Latão revestido com bronze branco	Material declarado.
Material da face ativa	LCP preto	Material declarado para a face ativa.
Material da janela de LEDs	PEI	Material informado no cadastro técnico.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Torque de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Valores de torque fornecidos no cadastro; consultar o desenho ou datasheet para identificar as referências A e B antes de aplicar.
Peso	23 g	Peso informado no cadastro técnico.

Displays e elementos de operação
LED de diagnóstico	Status de chaveamento: 4 x LED, amarelo	Indicação visual de status descrita na ficha.

Acessórios e embalagem
Acessórios incluídos	2 porcas de fixação	Acessórios declarados como incluídos.
Quantidade na embalagem	1 peça	Quantidade indicada no cadastro.

Confiabilidade e identificação
MTTF	1379 anos	Valor declarado no cadastro técnico; não representa garantia nem vida útil assegurada.
SKU e part number	IE5257	Identificação do produto no anúncio.
GTIN	4021179084444	Código de identificação comercial informado.
NCM	8536.50.90	Código informado no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; trata-se de sensor com saída de comutação PNP, não sendo indicado um protocolo digital.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP normalmente aberta. Confirme a atribuição dos contatos no datasheet antes da ligação.

Processo Corpo roscado M8 x 1, comprimento de 60 mm; montagem embutida. A conexão de processo não é uma conexão de fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com saída PNP normalmente aberta e alimentação de 10 a 30 V DC	✓	As características de alimentação e saída correspondem às especificações do IE5257; confirme também a atribuição dos contatos e os limites elétricos do circuito conectado.
Circuito que exige saída NPN ou normalmente fechada	✗	A ficha identifica a saída como PNP normalmente aberta.
Instalação com conexão elétrica M12 de codificação A e 3 contatos compatíveis	✓	Essa é a conexão elétrica indicada para o produto; a compatibilidade do cabo ou do dispositivo depende da pinagem e do circuito.
Aplicação que exige comunicação por protocolo digital especificado	✗	A ficha fornecida não declara protocolo de comunicação; informa saída de comutação PNP.
Montagem em rosca M8 x 1, embutida, com espaço para o corpo de 60 mm	✓	Dimensões e método de montagem correspondem às informações disponíveis do produto.
Detecção de alvo não metálico como se fosse um sensor capacitivo	✗	O produto é indutivo; não há evidência na ficha de detecção de alvos não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IE5257, M8 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, conexão M12

Confirme que a rosca de montagem é M8 x 1 e que há espaço para o comprimento de 60 mm e para a conexão elétrica.
Verifique no datasheet a posição e as condições de montagem embutida antes de instalar o sensor.
Fixe o sensor com as porcas fornecidas e aplique os torques somente após confirmar no desenho a identificação das referências A e B.
Confirme que a alimentação DC está entre 10 e 30 V e que o circuito receptor aceita saída PNP normalmente aberta.
Ligue a conexão M12 de 3 contatos conforme a atribuição de pinos do datasheet; não deduza a pinagem apenas pelo número de contatos.
Após energizar, aproxime o alvo dentro da distância de trabalho aplicável e confira a comutação e os LEDs de status.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho efetiva.	Meça a alimentação no circuito, confira a pinagem M12 no datasheet e verifique a distância e o material do alvo considerando os fatores de correção.
A entrada do controlador não reconhece o estado de saída.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou erro de ligação.	Confirme se a entrada aceita sinal PNP, revise a atribuição dos contatos e observe o LED de status de chaveamento.
A detecção varia conforme o material ou a posição do alvo.	O fator de correção do material e a distância entre alvo e sensor alteram a condição de detecção.	Identifique o material do alvo e compare o fator informado na ficha; verifique a distância de trabalho e o alinhamento da instalação.
O sensor deixa de operar após uma falha elétrica ou apresenta comutação irregular.	Possível sobrecarga, curto-circuito, polaridade ou conexão inadequada no circuito, apesar das proteções declaradas.	Desenergize o circuito, inspecione cabo e conexão, confira tensão e corrente em relação aos limites da ficha e restabeleça a alimentação conforme o esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5257 em português (Datasheet)

PERGUNTAS FREQUENTES

O que é o IFM IE5257 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta e montagem embutida.

Ele funciona com saída NPN ou normalmente fechada?

Não conforme a ficha do IE5257: a saída especificada é PNP normalmente aberta. Para circuitos que exijam NPN ou normalmente fechada, selecione uma versão com essa saída.

O sensor detecta plástico, madeira ou qualquer material a 2 mm?

A ficha identifica o produto como indutivo e não declara detecção desses materiais. O alcance de 2 mm não deve ser presumido para qualquer material; consulte os fatores de correção do fabricante para os metais listados.

Posso usar este sensor com alimentação de 5 V DC?

A faixa declarada é de 10 a 30 V DC, portanto 5 V está fora da faixa especificada. Verifique uma alternativa cuja faixa de alimentação inclua a tensão disponível.

O produto acompanha cabo ou conector M12?

A ficha declara conexão elétrica M12, codificação A, de 3 contatos, e inclui 2 porcas de fixação. Não informa cabo incluído.

Como escolher entre este sensor e um modelo com maior alcance?

Escolha o IE5257 quando 2 mm de alcance nominal e montagem M8 x 1 forem adequados à aplicação. Se a distância necessária for diferente, compare o alcance, a montagem e a saída de outro modelo no respectivo datasheet.

É melhor comprar o sensor com cabo ou usar um cabo que já tenho?

A ficha informa a conexão M12, mas não especifica cabo incluído nem compatibilidade com um cabo específico. Verifique codificação, número e atribuição dos contatos, além da adequação elétrica do cabo disponível.

O LED acende, mas o controlador não identifica o sinal; o que verifico?

Confira se a entrada do controlador é compatível com saída PNP normalmente aberta. Depois verifique a pinagem M12 e a ligação ao circuito conforme o datasheet.

Como devo instalar e apertar o sensor?

Instale-o na rosca M8 x 1 conforme a condição de montagem embutida indicada pelo fabricante. Antes de aplicar torque, confirme no desenho técnico as referências A e B associadas aos valores informados.

Como diagnosticar se a distância de detecção está causando falhas?

Compare a distância real do alvo com a distância de trabalho indicada no datasheet e considere o material do alvo. O cadastro informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a ficha o identifica para detecção industrial. (Ref.: Tipo de sensor: indutivo.)

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada do circuito receptor. (Ref.: Saída de comutação: PNP.)

Normalmente aberto (NA)

Função de saída identificada como normalmente aberta na ficha do produto. (Ref.: Função de saída: normalmente aberto.)

Símbolo usado na ficha para a distância real de comutação e como referência das faixas de histerese e variação do ponto. (Ref.: Distância real de comutação Sr: 2 ± 10 % mm.)

Montagem embutida

Método de montagem especificado para a instalação do sensor. (Ref.: Método de montagem: embutido.)
