Sensor Indutivo IFM IE5229 M8 1mm PNP/NPN

Pré-visualizar: IE5229 IFM - Sensor Indutivo ifm Automação Industrial M8 1mm PNP/NPN Cabo 6m

IE5229 IFM - Sensor Indutivo ifm Automação Industrial M8 1mm PNP/NPN Cabo 6m

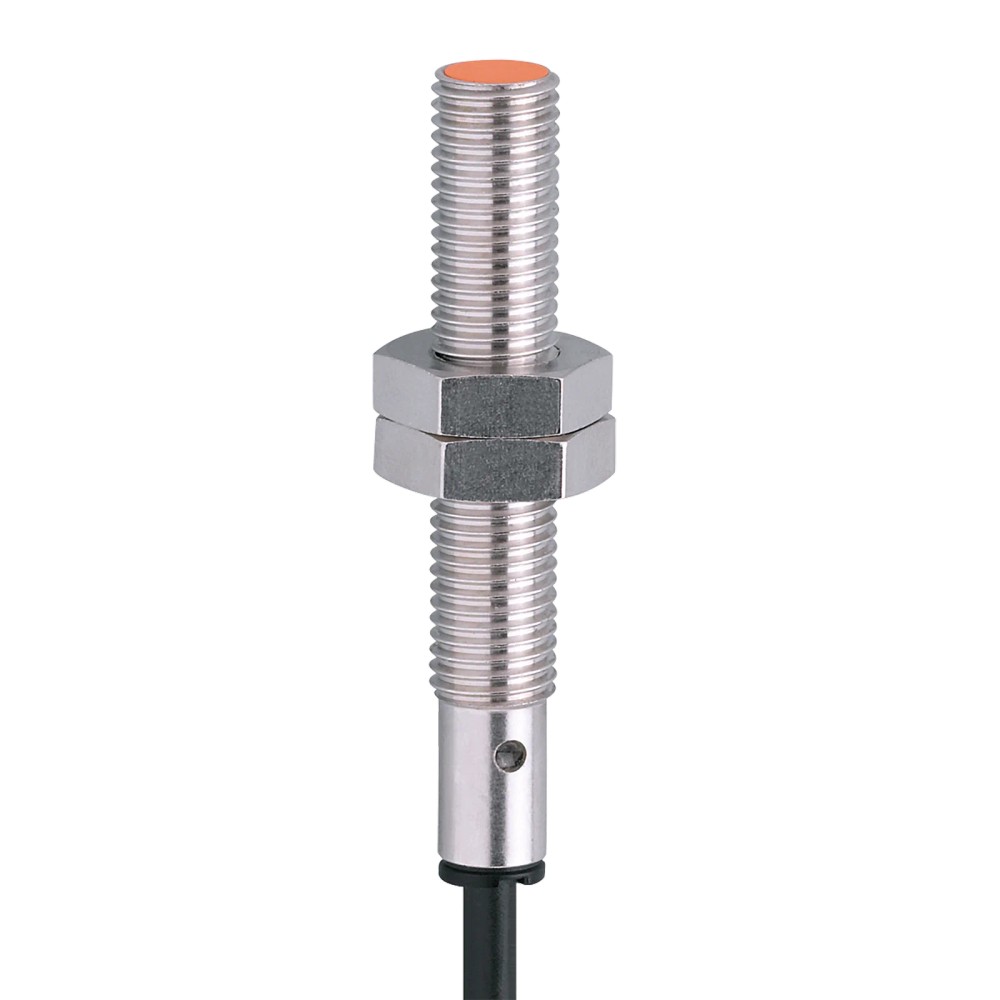

Imagem meramente ilustrativa

R$ 1.075,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5229
EAN: 4021179084161
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IE5229 IFM - Sensor Indutivo ifm Automação Industrial M8 1mm PNP/NPN Cabo 6m"

Destaques do Produto

Tipo de Montagem

Embutida

Alcance

1 mm

Conexão

Cabo 6m

Rosca

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IE5229 - M8, 1mm, PNP/NPN, Cabo 6m

O sensor indutivo IE5229 da ifm é um dispositivo robusto e compacto projetado para detecção de metais em automação industrial. Com formato M8, é ideal para instalações em espaços restritos. Destaca-se por sua saída PNP/NPN selecionável e alta frequência de comutação de 2000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IE5229
Alcance	1 mm
Saída	PNP/NPN
Conexão	Cabo 6m
Proteção	IP67
Frequência	2000 Hz
Dimensões	M8 x 50 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em espaços confinados (M8).
Aplicações de automação industrial onde é necessária comutação rápida (frequência de 2000 Hz).
Sistemas que exigem flexibilidade de saída (PNP/NPN selecionável) no mesmo sensor.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas superiores a 80 °C ou inferiores a -25 °C.
Uso para detecção de materiais não metálicos (ex: plásticos, polímeros, líquidos).
Aplicações que exigem imersão contínua em fluidos sob pressão elevada (o IP67 protege contra imersão temporária).
Uso em locais onde haja impacto mecânico direto e severo na face ativa de PBT.

APLICAÇÕES E USO

Monitoramento de posição de atuadores pneumáticos.
Detecção de presença de peças metálicas em esteiras de transporte.
Automação em máquinas CNC com espaço reduzido para sensores.
Sistemas de contagem de objetos metálicos em alta velocidade.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IE5229 - M8, 1mm, PNP/NPN, Cabo 6m, verifique estes pontos:

Quando escolher este sensor?

Utilize quando o espaço de montagem é crítico (M8) e necessita de uma solução versátil PNP/NPN em um único componente com alcance de 1mm.

Quando considerar alternativas?

Busque outra opção se precisar de um alcance de detecção superior a 1mm, conexão via conector M8/M12 (em vez de cabo fixo) ou se a aplicação exigir aço inox para maior resistência química.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Formato	M8 x 1	Rosca padrão para fixação
Comprimento	50 mm	Dimensão total de instalação

Desempenho
Alcance de detecção	1 mm	Distância nominal de atuação
Frequência de comutação	2000 Hz	Capacidade de processamento de sinais

Dados elétricos
Tensão de operação	5...36 V DC	Faixa de alimentação tolerada
Tipo de saída	PNP/NPN	Lógica de comutação selecionável

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa operacional recomendada
Grau de proteção	IP 67	Vedação contra ambiente

COMPATIBILIDADE

Comunicação

• Digital (PNP/NPN)

Conexões

Elétrica Cabo de 6 m, PUR/PVC

Processo M8 x 1 (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos em máquinas	✓	O princípio de funcionamento indutivo é otimizado para metais ferrosos e não ferrosos comuns.
Ambientes com alta pressão de fluidos	✗	O sensor é IP67, ideal para umidade, mas não para operar imerso sob alta pressão de processo.
Integração em CLP industrial	✓	A saída selecionável PNP/NPN é compatível com a maioria das entradas de controladores industriais.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IE5229 - M8, 1mm, PNP/NPN, Cabo 6m

Certifique-se de que a tensão de alimentação está desligada.
Rosqueie o sensor manualmente no local de montagem.
Use a porca de fixação inclusa para travar a posição, respeitando o torque de 1 Nm (frontal) ou 2 Nm.
Verifique se a face ativa não está obstruída.
Conecte os cabos ao controlador conforme o diagrama de fiação.
Ligue a alimentação e verifique o acendimento do LED amarelo de status.

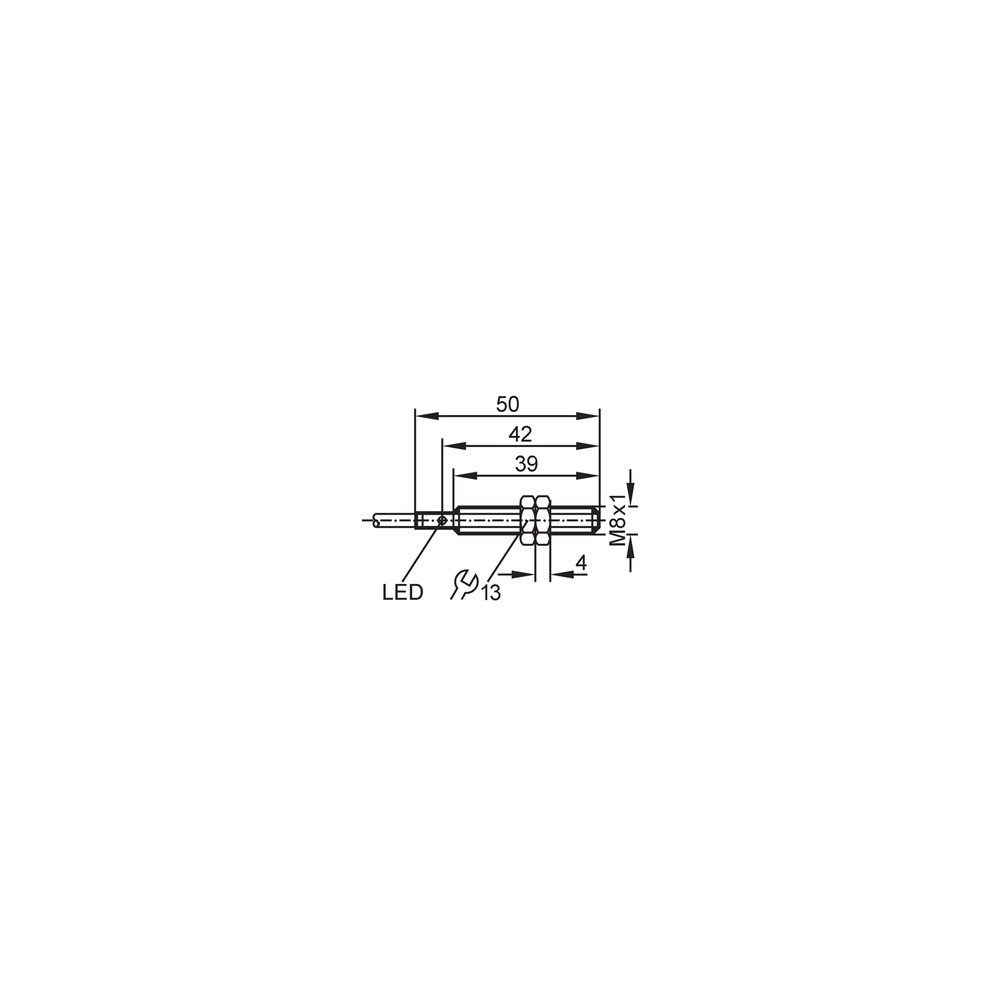

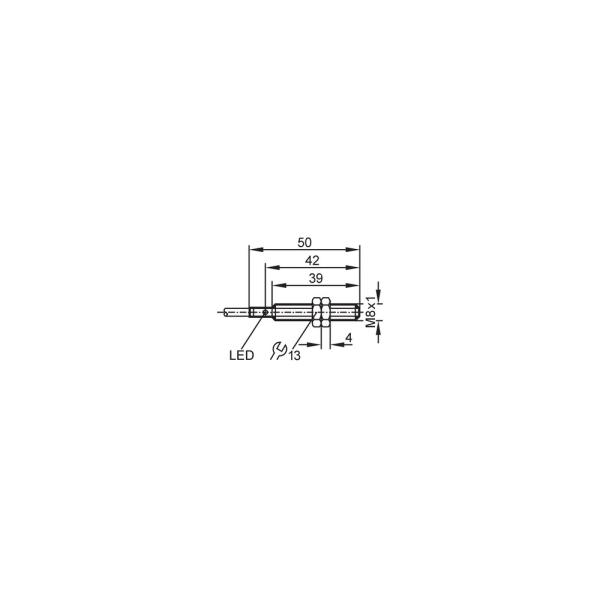

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não ativa a saída.	Objeto fora do alcance ou material não metálico.	Verifique a distância de detecção (máx 1mm) e o material do alvo.
LED de status piscando rapidamente.	Curto-circuito ou sobrecarga na saída.	Desconecte a carga e verifique a integridade do cabeamento.
Sensor totalmente inoperante.	Falha na alimentação.	Meça a tensão de 5-36V DC nos fios de alimentação.
Atuação intermitente ou permanente.	Acúmulo de cavacos metálicos na face ativa.	Limpe a face ativa do sensor e verifique se o problema persiste.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IE5229 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IE5229 da ifm?

Este é um sensor indutivo M8 de 1mm de alcance, projetado para automação industrial em espaços restritos, com saída PNP/NPN selecionável.

Para quais tipos de aplicações ele é mais indicado?

Ele é ideal para aplicações de detecção de posição em máquinas industriais, especialmente onde o espaço para montagem é limitado, devido ao seu formato M8 compacto.

Ele detecta objetos não metálicos como plástico ou madeira?

Este sensor não é adequado para detectar objetos não metálicos, como plástico, madeira ou vidro, pois o princípio de detecção baseia-se em campos eletromagnéticos que interagem com metais.

Existe alguma restrição de ambiente para este sensor?

Não deve ser utilizado em ambientes que excedam a temperatura operacional de -25 a 80 °C ou que possuam pressões de processo elevadas não suportadas pelo invólucro de latão/PBT.

O que fazer se o sensor não estiver detectando o objeto?

Se o sensor não estiver comutando, verifique primeiro a conexão elétrica (2 fios) e se a tensão de alimentação está dentro da faixa de 5 a 36 V DC. Confirme também se a face ativa está limpa e livre de resíduos metálicos.

Como diagnosticar falhas de funcionamento pelo LED?

Um LED amarelo indica o status de chaveamento; se ele estiver piscando ou apagado em situações incorretas, pode indicar uma falha de sobrecarga ou curto-circuito. O sensor possui proteção contra curto-circuito.

Qual a vantagem deste modelo comparado a versões anteriores?

O IE5229 oferece a vantagem de ser uma unidade compacta com eletrônica integrada PNP/NPN selecionável, facilitando a substituição em campo comparado a sensores de saída única.

Posso usar este sensor em ambientes corrosivos ou alimentícios?

Este modelo é específico para automação industrial. Para ambientes altamente corrosivos ou alimentícios, consulte sensores com invólucro em aço inoxidável, pois este modelo utiliza latão com revestimento de bronze branco.

Quais cuidados tomar na montagem?

A instalação deve ser feita com as porcas de fixação inclusas, respeitando o torque de 1 Nm (na zona frontal de 5mm) ou 2 Nm na área restante, evitando danos à carcaça.

Este produto tem garantia de origem?

A ifm garante a qualidade do produto e o suporte técnico. Este item é fornecido diretamente pela fabricante, garantindo procedência industrial.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: Tipo de produto).

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado ao metal circundante sem interferência na detecção (Ref.: Método de montagem).

Histerese

Diferença entre o ponto de comutação e o ponto de desacionamento, essencial para evitar oscilações na saída (Ref.: 1...15 % de Sr).

IP67

Classificação de proteção que indica que o equipamento é protegido contra poeira e imersão temporária em água (Ref.: Grau de proteção).

PNP/NPN

Configurações de saída de comutação de estado sólido que determinam a lógica do sinal elétrico enviado ao CLP (Ref.: Saída de comutação).
