Sensor Indutivo IFM IE5203 M8x1 PNP/NPN 1mm

Pré-visualizar: IE5203 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP/NPN 1mm IP67

IE5203 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP/NPN 1mm IP67

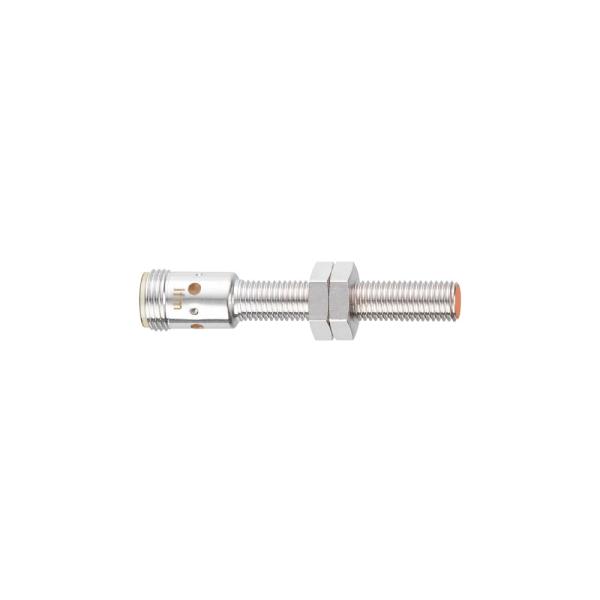

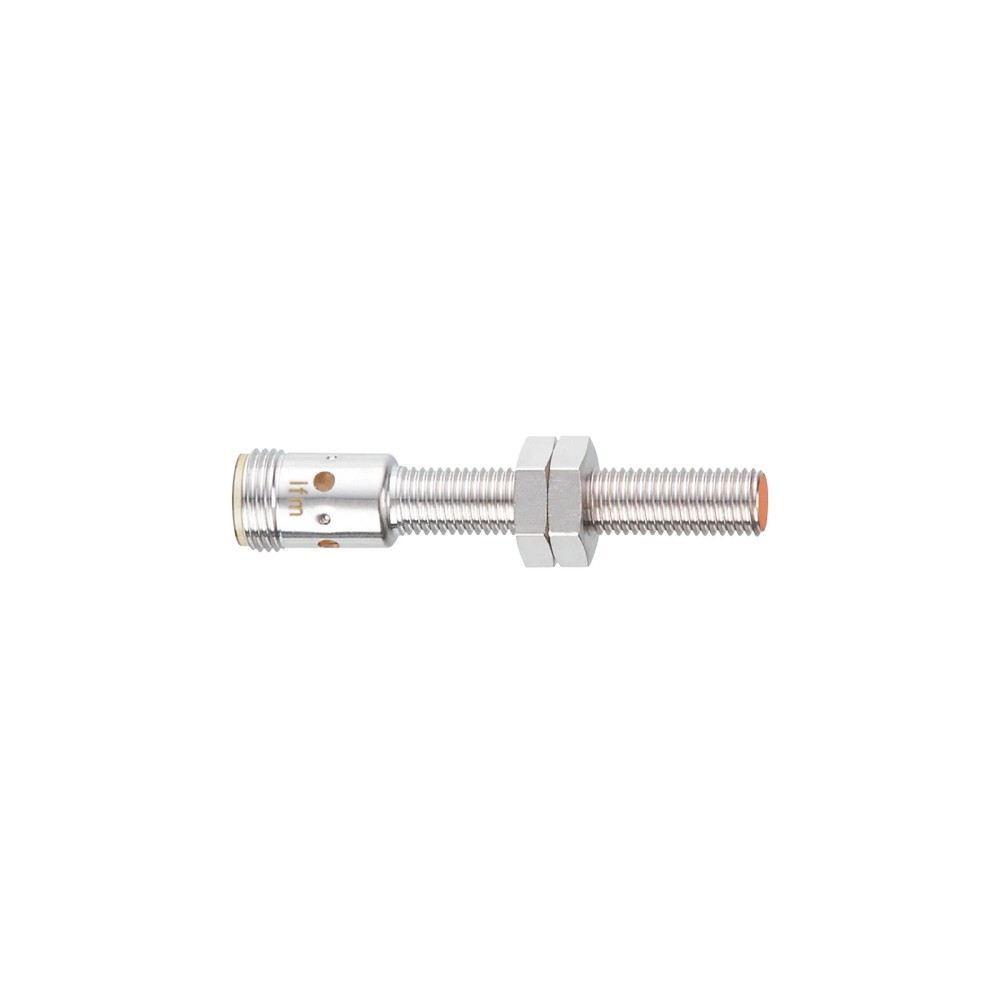

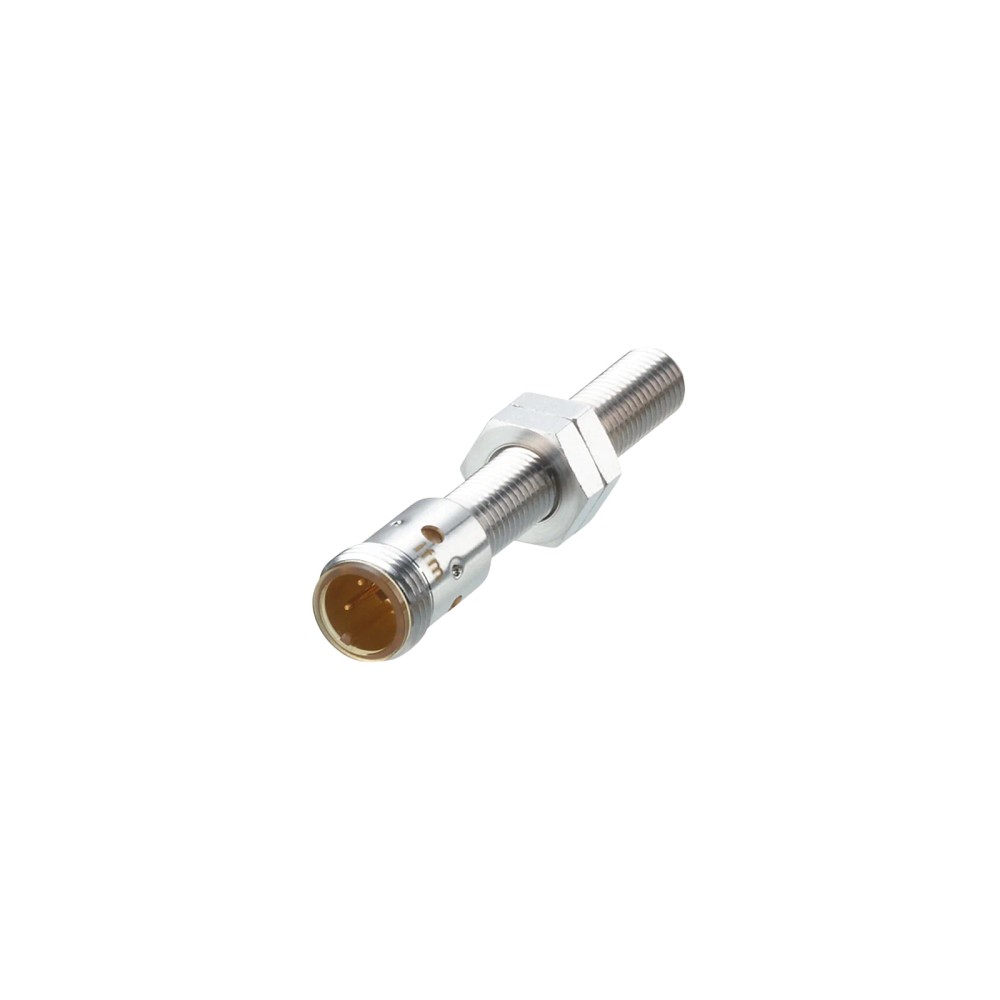

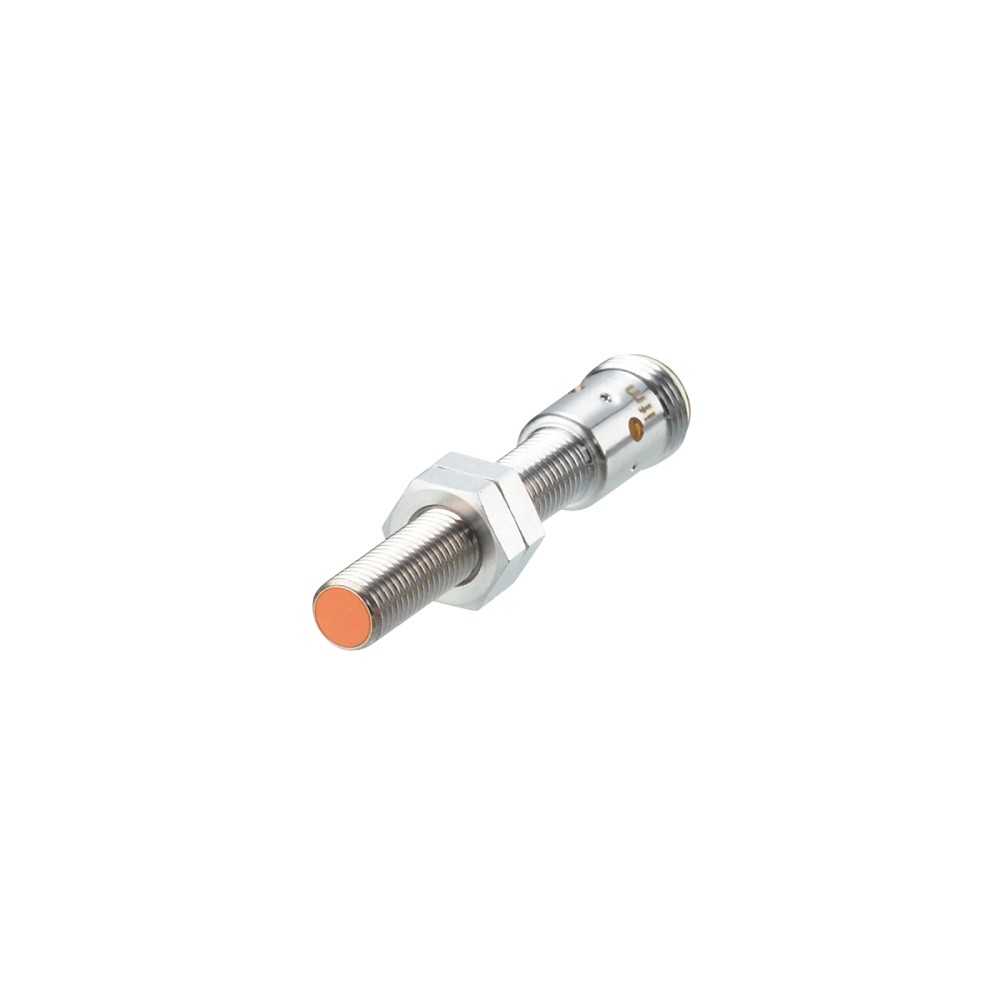

Imagem meramente ilustrativa

R$ 808,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5203
EAN: 4021179083904
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IE5203 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP/NPN 1mm IP67"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

1 mm

Tipo de saída

PNP/NPN selecionável

Alimentação

5...30 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Montagem e proteção

Embutida; IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5203 M8 x 1, PNP/NPN, alcance de 1 mm, IP67

O IFM IE5203 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 1 mm, saída PNP/NPN selecionável e função de saída abertura/fechamento selecionável. Seu invólucro roscado M8 x 1 tem comprimento de 60 mm e a proteção é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	1 mm; montagem embutida
Saída	PNP/NPN selecionável
Função de saída	Abertura/fechamento selecionável
Alimentação	5...30 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos
Dimensões	M8 x 1; comprimento de 60 mm
Proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	2000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, conforme a ficha do fabricante.
Instalações estreitas nas quais sejam compatíveis a rosca M8 x 1, o comprimento de 60 mm e a montagem embutida.
Circuitos de controle compatíveis com alimentação de 5...30 V DC, saída PNP ou NPN selecionada e conexão M12 de 2 contatos.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir detecção a distância superior ao alcance nominal de 1 mm.
Não selecione quando a alimentação disponível estiver fora da faixa de 5...30 V DC ou quando o circuito não for compatível com a saída PNP/NPN selecionada.
Não trate IP67 como indicação de adequação a condições ambientais ou de processo além das especificadas pelo fabricante.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: detecção indutiva em automação industrial, inclusive em condições de instalação estreitas, respeitando montagem embutida, alcance nominal de 1 mm e dimensões M8 x 1 x 60 mm.
Possibilidade de uso: monitoramento de presença ou posição de objetos metálicos em uma máquina, desde que material, distância, circuito de entrada e ambiente atendam aos limites da ficha. A adequação deve ser validada na instalação.
A ficha não especifica uso para detecção de materiais não metálicos nem estabelece uma aplicação de processo específica. Consulte a documentação do fabricante para condições não cobertas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5203 M8 x 1, PNP/NPN, alcance de 1 mm, IP67, verifique estes pontos:

Escolha o IE5203 quando

A aplicação exigir sensor indutivo de montagem embutida, alcance nominal de 1 mm, corpo M8 x 1 com 60 mm e saída PNP/NPN selecionável, com alimentação DC de 5...30 V.

Avalie outro sensor quando

O alcance requerido ultrapassar 1 mm ou quando a tensão, o tipo de saída, a conexão M12 de 2 contatos ou as dimensões não forem compatíveis com o circuito e a instalação. Compare os requisitos com a ficha do sensor alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação indicada no anúncio.
Modelo	IE5203	Código do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Aplicações industriais e automação industrial; para condições de instalação estreitas	Aplicações descritas na ficha do produto.
Alcance aumentado	Não	Característica declarada na ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	5...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor especificado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Fontes de alimentação	Limited Voltage/Current	Requisito de fonte indicado na ficha.

Saídas e conexão elétrica
Função elétrica	PNP/NPN selecionável	Selecionar a configuração adequada ao circuito de entrada.
Função de saída	Abertura/fechamento selecionável	Função de comutação selecionável.
Conexão elétrica	1 x M12; codificação A; 2 contatos	Conexão indicada na ficha; verificar atribuição dos contatos no documento do fabricante.
Corrente de saída máxima constante	100 mA	Limite especificado para a saída de comutação DC.
Corrente de saída mínima	4 mA	Valor especificado para a saída.
Corrente residual máxima	0,8 mA	Valor especificado para a saída.
Queda de tensão máxima da saída DC	4,6 V	Limite indicado na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Faixa de detecção e comutação
Alcance de detecção	1 mm	Alcance nominal especificado.
Distância de trabalho	0...0,81 mm	Faixa indicada na ficha.
Distância real de comutação Sr	1 ± 10 % mm	Valor real de comutação e tolerância declarados.
Montagem	Embutida	Condição de montagem indicada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,3; alumínio: 0,3; cobre: 0,1	Valores de correção por material indicados na ficha; considerar no alcance efetivo.

Precisão e desvios
Histerese	1...20 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.

Tempos de reação
Frequência de comutação DC	2000 Hz	Frequência máxima indicada para comutação DC.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; não amplia os limites ambientais especificados.
Temperatura ambiente	-25...80 °C	Faixa operacional indicada na ficha.
Temperatura ambiente certificada UL	-25...70 °C	Faixa indicada especificamente para a certificação UL.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Níveis e referências EMC listados na ficha.

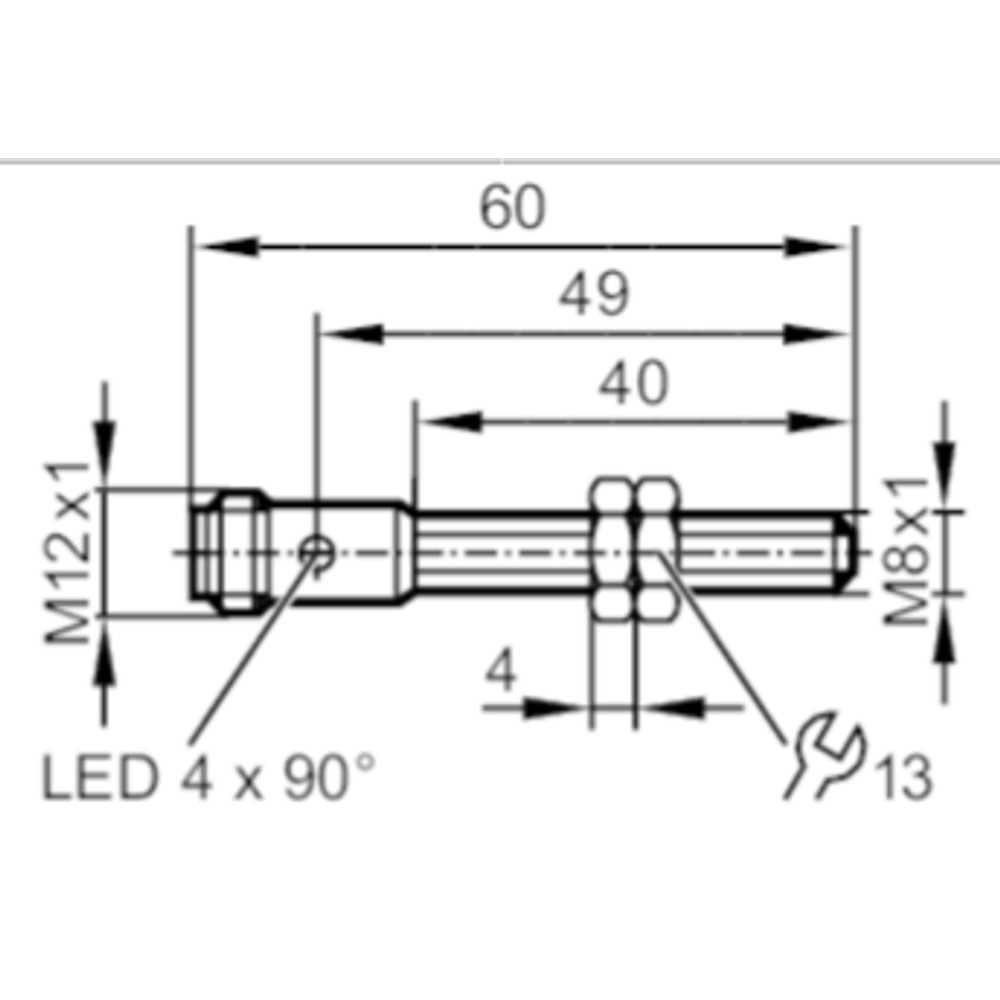

Dados mecânicos
Designação da rosca	M8 x 1	Dimensão da montagem roscada.
Comprimento	60 mm	Comprimento do sensor indicado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais especificados na ficha.
Invólucro todo em metal	Não	Característica declarada pelo fabricante.
Torque máximo de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Limites de torque conforme as posições A e B indicadas na ficha; consultar o desenho para identificar as referências.
Peso	22,5 g	Valor informado no conjunto de dados do produto.
MTTF	1703 anos	Valor declarado na ficha; não representa garantia de vida útil.

Displays e elementos de operação
Indicador de estado de comutação	1 LED amarelo	Indicação visual de estado especificada.

Conformidade e identificação logística
Número de arquivo UL	E174191	Identificador UL informado na ficha.
Número de aprovação UL	A029	Identificador de aprovação informado na ficha.
NCM	8536.50.90	Código fiscal informado no conjunto de dados.
GTIN	4021179083904	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha informa saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 2 contatos. Alimentação de 5...30 V DC; saída PNP/NPN selecionável. Confirmar a atribuição dos contatos e a configuração de saída na documentação do fabricante antes de ligar.

Processo Não possui conexão de processo indicada. Montagem mecânica por rosca M8 x 1, embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com PNP e alimentação de 5...30 V DC	✓	A ficha especifica alimentação de 5...30 V DC e saída PNP selecionável; confirmar a configuração e os contatos do conector.
Entrada de controle DC compatível com NPN e alimentação de 5...30 V DC	✓	A ficha especifica saída PNP/NPN selecionável; confirmar a configuração necessária e os contatos do conector.
Aplicação que exija alcance de detecção superior a 1 mm	✗	O alcance nominal especificado é 1 mm.
Montagem que exija conexão elétrica diferente de M12, codificação A, 2 contatos	✗	A conexão elétrica indicada na ficha é 1 x M12, codificação A, com 2 contatos.
Integração por protocolo de comunicação digital	✗	A ficha não especifica protocolo digital; informa saída de comutação PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5203 M8 x 1, PNP/NPN, alcance de 1 mm, IP67

Confirme que o ponto de montagem aceita rosca M8 x 1, comprimento de 60 mm e instalação embutida.
Verifique se o objeto-alvo e a distância de detecção são compatíveis com o alcance nominal e os fatores de correção por material informados na ficha.
Confirme que a alimentação DC está entre 5 e 30 V e que a entrada de controle aceita a saída PNP ou NPN selecionada.
Confira a codificação e a atribuição dos 2 contatos do conector M12 na documentação do fabricante antes da ligação.
Instale o sensor sem exceder os torques máximos aplicáveis às posições A e B indicadas pelo fabricante; consulte o desenho para localizar essas referências.
Após a ligação, verifique o estado do LED amarelo e confirme a comutação com o alvo na posição de operação.

ACESSÓRIOS

2 porcas de fixação M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Distância ou material do alvo fora das condições de detecção; a ficha informa alcance nominal de 1 mm e fatores de correção dependentes do material.	Meça a distância de trabalho, identifique o material do alvo e compare com os valores de alcance e fator de correção da ficha.
A entrada do controle não reconhece o sinal de saída.	Tipo PNP/NPN selecionado incompatível com a entrada ou ligação incorreta dos contatos M12.	Confirme a configuração PNP/NPN requerida pelo circuito e verifique a atribuição dos contatos no datasheet antes de alterar a ligação.
Comutação instável ou ponto de chaveamento diferente do esperado.	Alvo operando perto do limite de alcance ou variação relacionada à distância de comutação e à histerese.	Verifique a distância do alvo e compare o ponto de operação com Sr, sua tolerância e a histerese especificados.
O sensor deixa de funcionar após a instalação elétrica.	Alimentação fora da faixa permitida ou condição de curto-circuito/sobrecarga no circuito conectado.	Meça a alimentação no conector e inspecione a carga e a ligação; confirme a faixa de 5...30 V DC e os limites de corrente da saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5203 em português (Datasheet)

PERGUNTAS FREQUENTES

O que é o IE5203 e em que tipo de controle posso usar?

É um sensor indutivo com saída de comutação PNP/NPN selecionável. Pode ser integrado a entradas de controle compatíveis com a saída escolhida e com a alimentação especificada.

O que acompanha o sensor?

A ficha lista duas porcas de fixação M8 como material incluído. Não há outros acessórios listados.

Ele serve para detectar um alvo a mais de 1 mm?

A ficha especifica alcance nominal de 1 mm, portanto não é a escolha indicada quando o requisito excede esse alcance. Considere também os fatores de correção do material do alvo.

Posso usar este sensor em um circuito alimentado fora de 5...30 V DC?

A faixa informada é 5...30 V DC. A ficha não confirma operação fora desses limites.

O sensor não aciona a entrada do CLP; o que devo verificar antes de trocar?

Verifique se a entrada é compatível com a configuração PNP ou NPN selecionada e confira os contatos do conector M12 conforme o datasheet. Confirme também a alimentação no sensor.

O LED acende, mas a detecção parece instável. O que pode estar acontecendo?

Confira a distância e o material do alvo, pois o fator de correção varia conforme o material. Compare também o ponto de operação com os limites de comutação e histerese da ficha.

Este modelo é a escolha certa se preciso de maior distância de detecção?

Não se a distância requerida exceder o alcance nominal especificado de 1 mm. Selecione uma alternativa cuja ficha atenda à distância e ao material do alvo.

Devo comprar o sensor avulso ou um kit de montagem?

A ficha informa uma unidade por embalagem e inclui duas porcas de fixação M8. Não há um kit adicional listado; confirme separadamente qualquer acessório de montagem necessário.

Como devo instalar e apertar o sensor?

Use a montagem roscada M8 x 1 e respeite os torques máximos indicados para as posições A e B na ficha. Consulte o desenho do fabricante para localizar essas referências antes do aperto.

Qual é a diferença entre IP67 e a temperatura certificada UL deste sensor?

IP67 é o grau de proteção informado, enquanto a faixa de temperatura ambiente certificada UL indicada é -25...70 °C. A ficha também informa faixa operacional de -25...80 °C; observe a condição de certificação aplicável.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica aplicação para detecção indutiva.

PNP/NPN

Tipos selecionáveis de saída de comutação que devem corresponder à entrada do circuito de controle.

Alcance de detecção

Distância nominal especificada para detecção; o valor efetivo pode variar conforme o material do alvo.

Montagem embutida

Condição de instalação declarada para o sensor e considerada na aplicação do alcance de detecção.

IP67

Grau de proteção indicado pelo fabricante para o invólucro; não substitui a verificação dos limites de operação.
