Sensor Indutivo IFM IE5133 M8x1 PNP 1mm

Pré-visualizar: IE5133 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1mm 6m

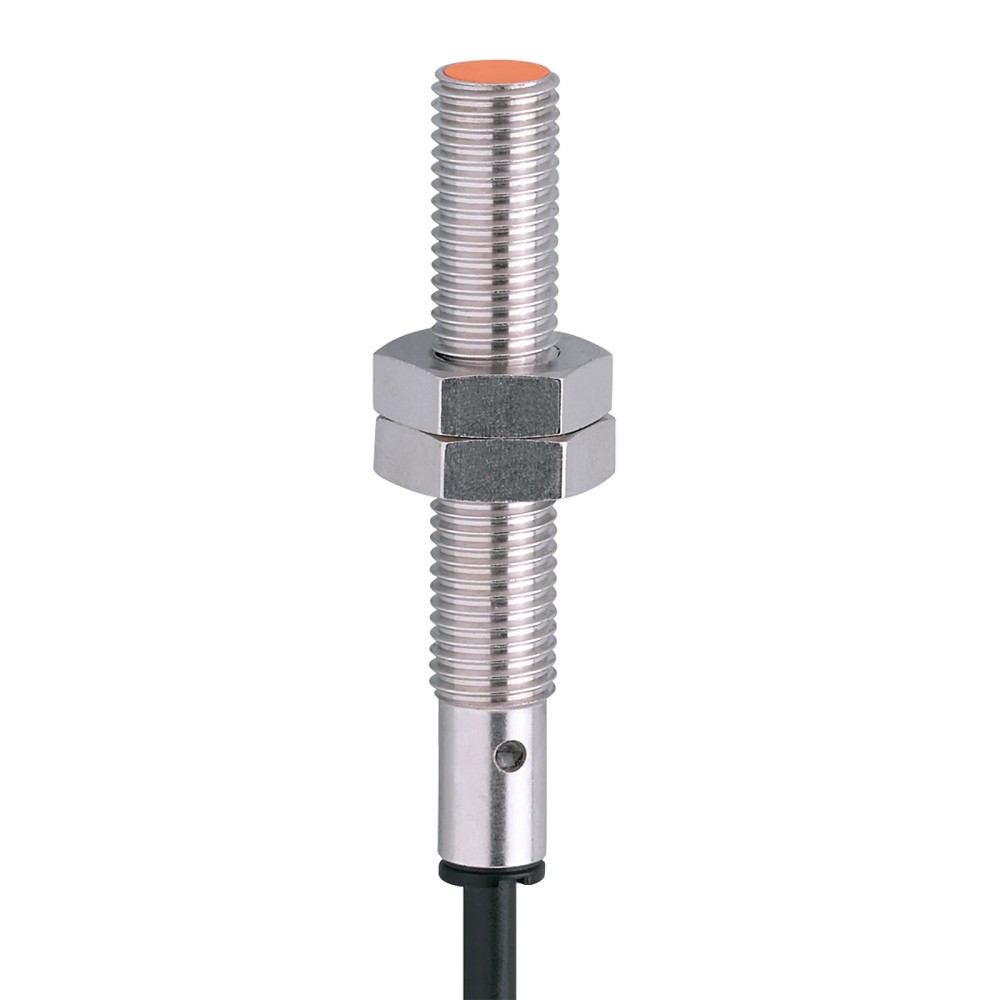

IE5133 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1mm 6m

Imagem meramente ilustrativa

R$ 858,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5133
EAN: 4021179083201
NCM do produto: 85365090

Destaques do Produto Saída PNP,...mais

Fechar menu

Saiba mais sobre: "IE5133 IFM - Sensor Indutivo IFM Automação Industrial M8x1 PNP 1mm 6m"

Destaques do Produto

Saída

PNP, normalmente aberta

Alcance nominal

1 mm

Montagem

Embutida; rosca M8 x 1

Alimentação

10...36 V DC

Ligação

Cabo PVC de 6 m, 3 fios

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IE5133, M8 x 1, PNP, alcance de detecção de 1 mm, cabo PVC de 6 m

O IFM IE5133 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Tem montagem embutida, saída PNP normalmente aberta e alcance nominal de detecção de 1 mm. Seu invólucro roscado M8 x 1 e o cabo integrado de 6 m permitem sua instalação em espaços estreitos, desde que sejam atendidos os requisitos elétricos e mecânicos da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IE5133
Tipo	Sensor indutivo
Dimensões	M8 x 1; comprimento de 50 mm
Alcance de detecção	1 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	Cabo PVC de 6 m; 3 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	750 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações industriais e de automação com espaço de instalação restrito, quando o sensor pode ser montado embutido e o alvo atende ao alcance de detecção especificado.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação DC dentro da faixa de 10...36 V.
Instalações que aceitam cabo PVC integrado de 6 m e condições ambientais dentro dos limites informados.

⚠ Considere outro se precisa de:

Aplicações que exijam distância de detecção superior a 1 mm ou distância de trabalho superior à indicada pelo fabricante.
Circuitos que exijam saída normalmente fechada ou saída NPN, pois a ficha identifica saída PNP normalmente aberta.
Instalações com alimentação fora de 10...36 V DC ou temperatura ambiente fora de -25...80 °C.

APLICAÇÕES E USO

Aplicação indicada pela ficha: automação industrial em condições de instalação estreitas, com montagem embutida e detecção dentro da distância especificada.
Possibilidade de uso: detecção de posição ou presença de alvo metálico em equipamento industrial, desde que a geometria, o material do alvo e o circuito de entrada sejam compatíveis. Validar o alcance efetivo considerando os fatores de correção por material.
A instalação deve permanecer dentro da faixa ambiental de -25...80 °C e utilizar alimentação DC de 10...36 V. Não considerar o produto para distância de trabalho superior a 0...0,8 mm.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IE5133, M8 x 1, PNP, alcance de detecção de 1 mm, cabo PVC de 6 m, verifique estes pontos:

Escolha o IE5133 quando

A aplicação exigir sensor indutivo compacto M8 x 1, montagem embutida, alcance nominal de 1 mm, saída PNP normalmente aberta e cabo integrado de 6 m.

Verifique outra configuração quando

O circuito precisar de saída NPN ou normalmente fechada, a aplicação exigir alcance maior, outra forma de conexão ou alimentação fora da faixa de 10...36 V DC. Confirme a configuração necessária na ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do dispositivo.
Modelo	IE5133	Código do produto.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais e automação industrial; indicado na ficha para condições de instalação estreitas	Descrição de aplicação fornecida no cadastro técnico.

Detecção
Alcance de detecção	1 mm	Valor nominal especificado.
Distância de trabalho	0...0,8 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	1 ± 10 % mm	Valor e tolerância indicados pelo fabricante.
Método de montagem	Embutido	Condição de instalação indicada para o sensor.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Valores de correção informados por material; considerar ao avaliar o alcance na aplicação.
Histerese	1...15 % de Sr	Faixa informada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada pelo fabricante em relação a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de operação informada.
Consumo de corrente	15 mA (a 24 V)	Valor especificado para alimentação de 24 V.
Classe de proteção elétrica	III	Classe informada na ficha técnica.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação.

Saída e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação especificado.
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Corrente máxima constante da saída DC	200 mA	Limite máximo especificado para a saída.
Frequência de comutação DC	750 Hz	Frequência de comutação informada.
Conexão elétrica	Cabo PVC de 6 m; 3 x 0,14 mm²	Cabo integrado e seção dos condutores conforme ficha.
Identificação dos condutores	BN = marrom; BU = azul; BK = preto	Cores identificadas na conexão elétrica especificada.
Elemento de indicação	1 LED amarelo de status de chaveamento	Indicação visual de estado informada.

Condições ambientais e confiabilidade
Grau de proteção	IP 67	Grau informado pelo fabricante; observar as condições de instalação e integridade do cabo.
Temperatura ambiente	-25...80 °C	Faixa de operação ambiental especificada.
MTTF	2737 anos	Valor informado na ficha; não representa período de garantia nem vida útil garantida.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Ensaios e classificação listados na ficha técnica.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão nominal da rosca do invólucro.
Comprimento	50 mm	Comprimento indicado nas dimensões do produto.
Invólucro	Forma construtiva de roscas; latão revestido com bronze branco	Geometria e material informados.
Material da face ativa	PBT	Material informado para a face ativa.
Peso	118,5 g	Massa indicada no conjunto de dados do produto.

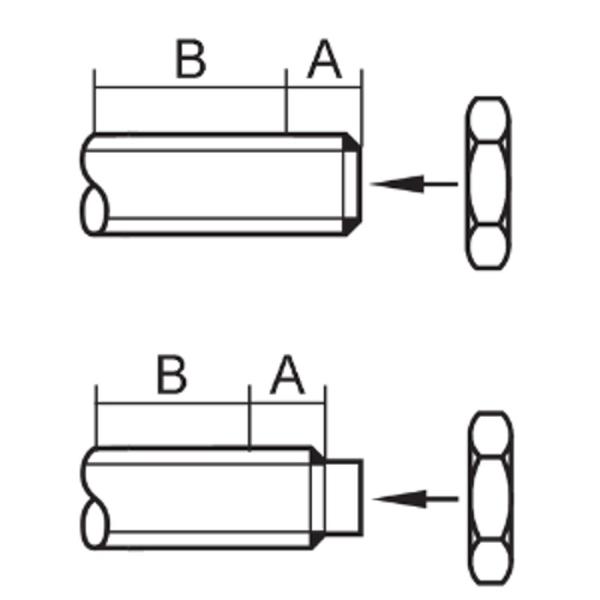

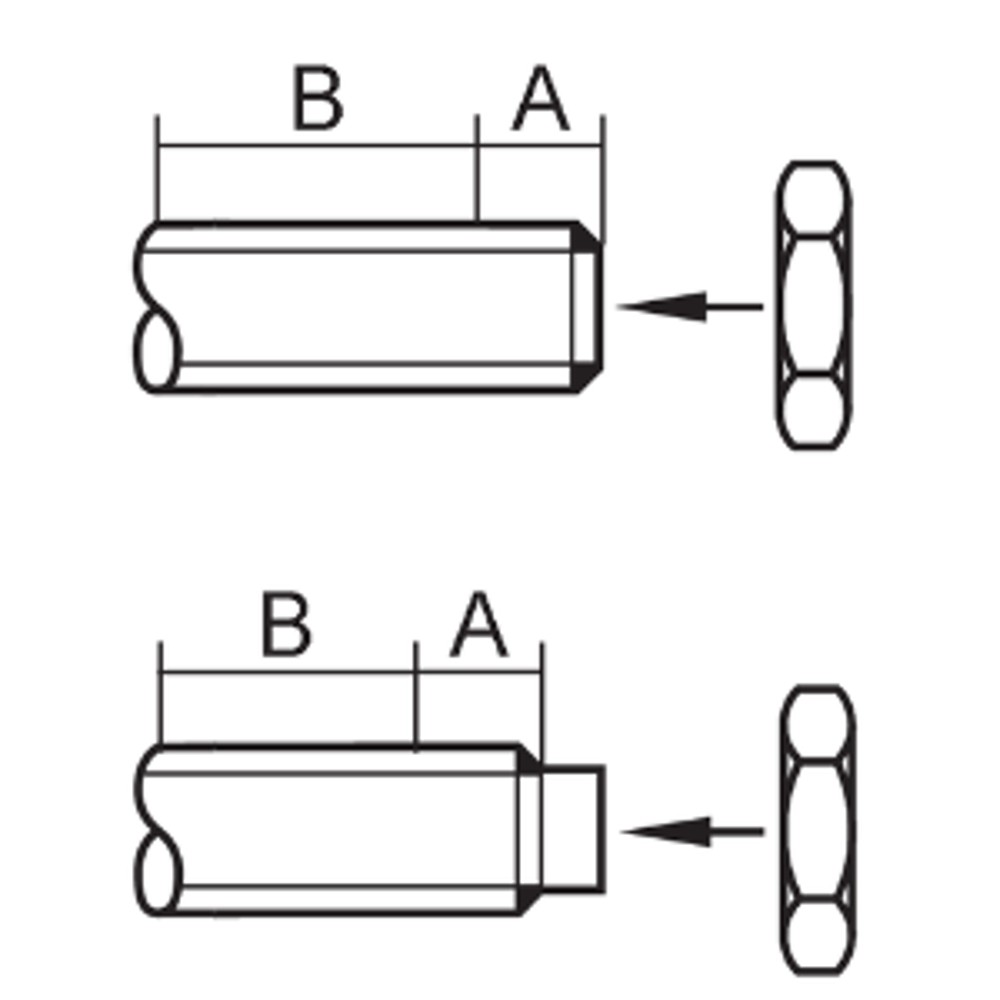

Torque de aperto	A = 5 mm: 1 Nm; B: 2 Nm	Valores de torque informados; consultar o desenho do fabricante para identificar as posições A e B.
Acessórios incluídos	2 porcas de fixação M8	Material incluído conforme ficha.

COMPATIBILIDADE

Comunicação

• A ficha especifica saída de comutação PNP; não informa protocolo de comunicação digital.

Conexões

Elétrica Cabo PVC integrado de 6 m, com 3 condutores de 0,14 mm²: BN (marrom), BU (azul) e BK (preto). Alimentação de 10...36 V DC; saída PNP normalmente aberta. Corrente máxima constante da saída: 200 mA. Confirmar a compatibilidade da entrada do controlador com sinal PNP.

Processo Conexão mecânica por invólucro roscado M8 x 1, comprimento de 50 mm e instalação embutida. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC de 10...36 V	✓	A ficha especifica saída PNP normalmente aberta e essa faixa de tensão de operação.
Entrada que exige saída NPN ou normalmente fechada	✗	A configuração informada para o IE5133 é PNP normalmente aberta.
Montagem em alojamento roscado M8 x 1, embutida	✓	A ficha informa rosca M8 x 1 e método de montagem embutido; devem ser respeitadas as dimensões e condições de montagem do desenho.
Detecção com distância de trabalho superior a 0,8 mm	✗	A distância de trabalho informada é de 0...0,8 mm; o alcance nominal indicado é 1 mm.
Operação em ambiente entre -25 e 80 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Aplicação que exige protocolo de comunicação digital	✗	A ficha fornecida especifica saída de comutação, sem indicar protocolo digital.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IE5133, M8 x 1, PNP, alcance de detecção de 1 mm, cabo PVC de 6 m

Confirme no projeto que a aplicação requer detecção indutiva, saída PNP normalmente aberta e alimentação DC entre 10...36 V.
Verifique no desenho dimensional o espaço disponível para o invólucro M8 x 1, o comprimento de 50 mm e a montagem embutida.
Fixe o sensor com as porcas M8 incluídas e consulte o desenho do fabricante para aplicar os valores de torque correspondentes às posições identificadas.
Conecte os condutores conforme a documentação: BN marrom, BU azul e BK preto; confirme a atribuição elétrica no datasheet antes de energizar.
Mantenha o alvo dentro da distância de trabalho indicada e considere os fatores de correção especificados para o material detectado.
Após a instalação, energize dentro da faixa permitida e verifique o chaveamento e o LED amarelo de status; confirme que a carga não excede 200 mA.

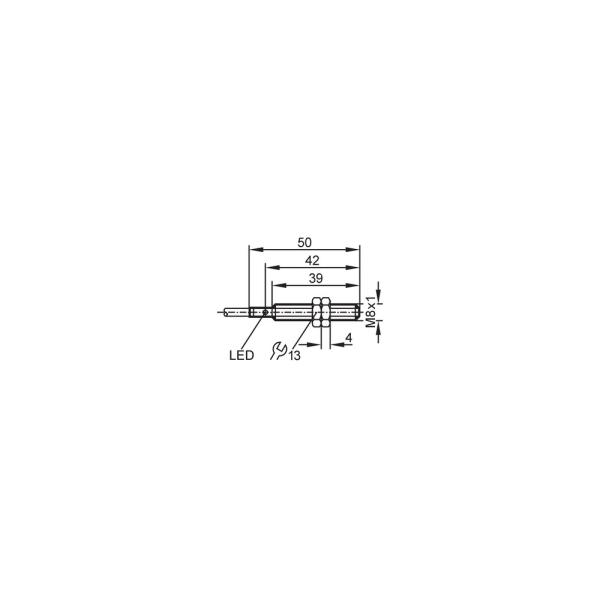

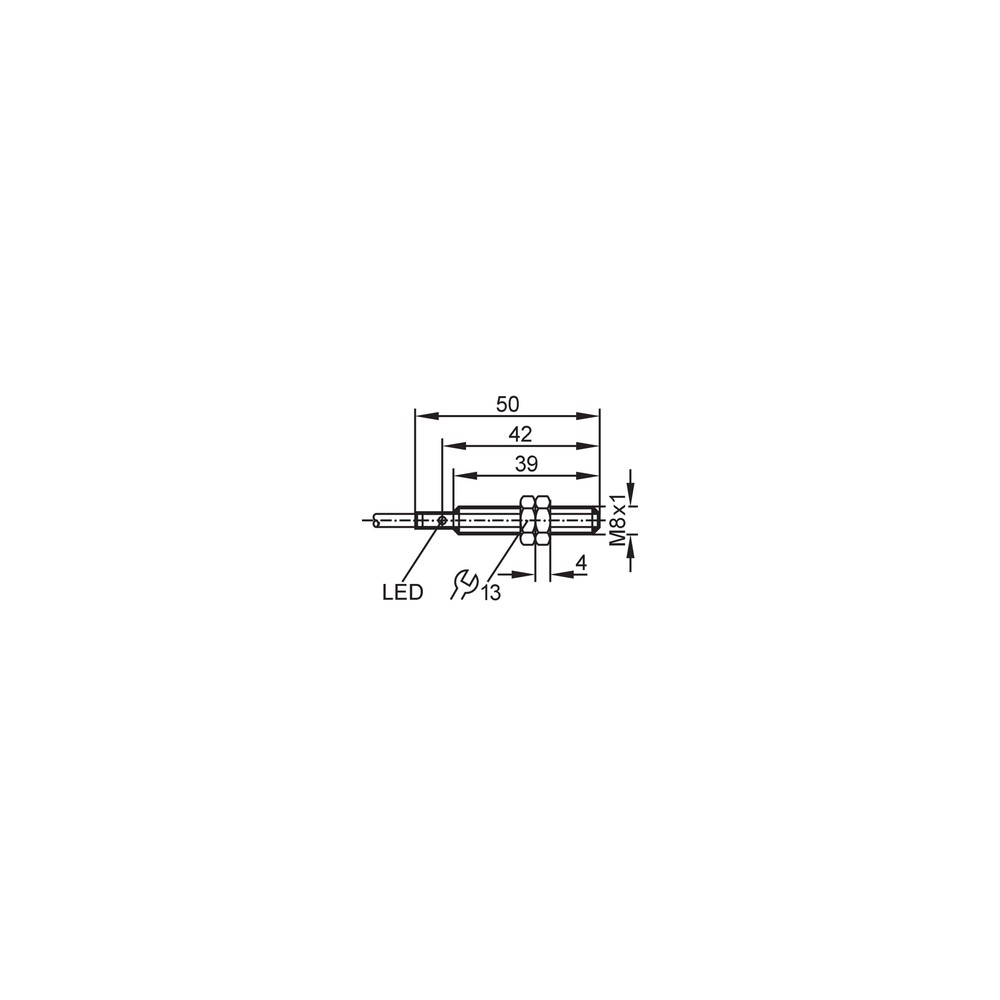

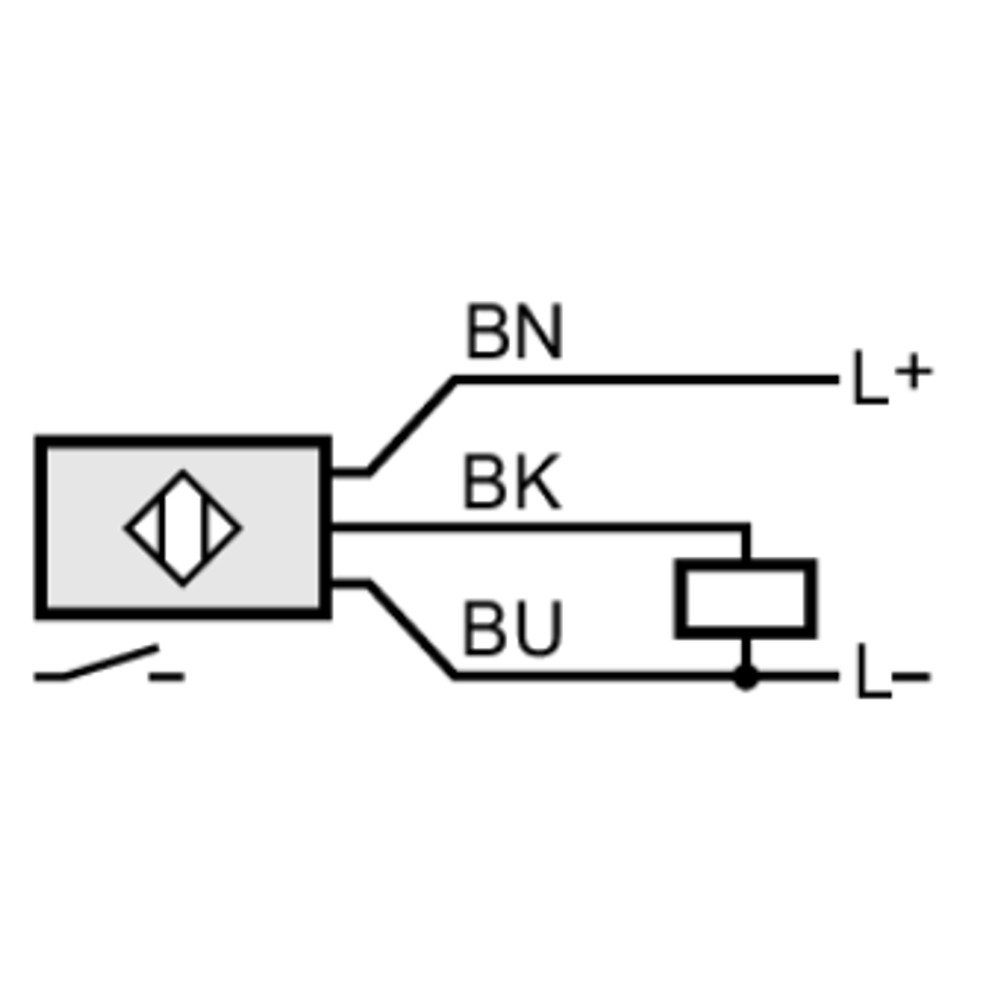

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção.	Alimentação fora da faixa especificada, ligação incorreta dos condutores, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira as cores dos condutores e a configuração da entrada do controlador; teste a presença do alvo dentro da distância de trabalho indicada.
O sensor comuta de forma irregular ou apenas quando o alvo está muito próximo.	Distância de montagem excessiva ou fator de correção do material do alvo reduzindo o alcance efetivo.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção listados na ficha.
A saída permanece ativa ou inativa independentemente da posição do alvo.	Curto-circuito, sobrecarga, falha na ligação ou incompatibilidade entre o tipo de saída PNP normalmente aberta e a entrada conectada.	Desconecte a carga conforme o procedimento de manutenção da instalação, confira a fiação e verifique se a corrente da saída não excede 200 mA.
O sensor apresenta falha após instalação em ambiente úmido ou movimentação do cabo.	Dano no cabo ou na conexão, ou condição de instalação que comprometa a proteção do conjunto.	Inspecione o cabo integrado e a região de entrada no sensor quanto a cortes, esmagamento ou danos; confirme que o conjunto está íntegro e instalado conforme o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IE5133 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IE5133 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. A ficha especifica montagem embutida e saída PNP normalmente aberta.

O IE5133 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada deve ser compatível com sinal PNP normalmente aberto. Confira também a alimentação DC, que deve estar entre 10...36 V.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação M8 como material incluído. O sensor tem cabo PVC integrado de 6 m.

Posso usar o IE5133 se preciso de saída NPN?

Não, a saída informada para este modelo é PNP. Se o circuito exigir NPN, selecione uma configuração cuja ficha técnica especifique esse tipo de saída.

Este sensor serve para detectar a mais de 0,8 mm?

A ficha informa distância de trabalho de 0...0,8 mm e alcance nominal de 1 mm. Uma aplicação que exija distância de trabalho acima do limite informado não corresponde à especificação apresentada.

O que verificar se o sensor não detecta o alvo?

Confira a alimentação, a ligação dos condutores, a compatibilidade PNP da entrada e a distância entre o alvo e a face ativa. Considere também os fatores de correção indicados para o material do alvo.

Por que a detecção muda quando troco o material do alvo?

A ficha apresenta fatores de correção diferentes por material, incluindo aço, aço inoxidável, latão, alumínio e cobre. Compare o material utilizado com esses fatores e verifique a distância de trabalho.

Devo comprar o sensor avulso ou um kit?

O material incluído informado é o sensor com duas porcas de fixação M8; não há kit adicional especificado na ficha. Verifique separadamente se a instalação exige outros componentes.

Como devo instalar e testar o IE5133?

Use a montagem embutida M8 x 1 e consulte o desenho dimensional para conferir espaço e torque. Antes de energizar, confirme a ligação dos condutores no datasheet e depois verifique o chaveamento pelo LED amarelo.

O cabo integrado pode ser substituído por um conector?

A ficha informa cabo PVC integrado de 6 m e não especifica conexão por conector substituível. Consulte a documentação do fabricante antes de planejar uma substituição ou adaptação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado na ficha para detecção indutiva; o alcance nominal deste modelo é 1 mm (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação especificado para o IE5133; a entrada conectada deve ser compatível (Ref.: Função elétrica).

Normalmente aberta

Função de saída indicada na ficha para o sensor (Ref.: Função de saída).

Montagem embutida

Método de montagem informado para o sensor; deve ser respeitado na instalação (Ref.: Método de montagem).

IP 67

Grau de proteção declarado na ficha do produto; a instalação deve preservar a integridade do sensor e do cabo (Ref.: Grau de proteção).
