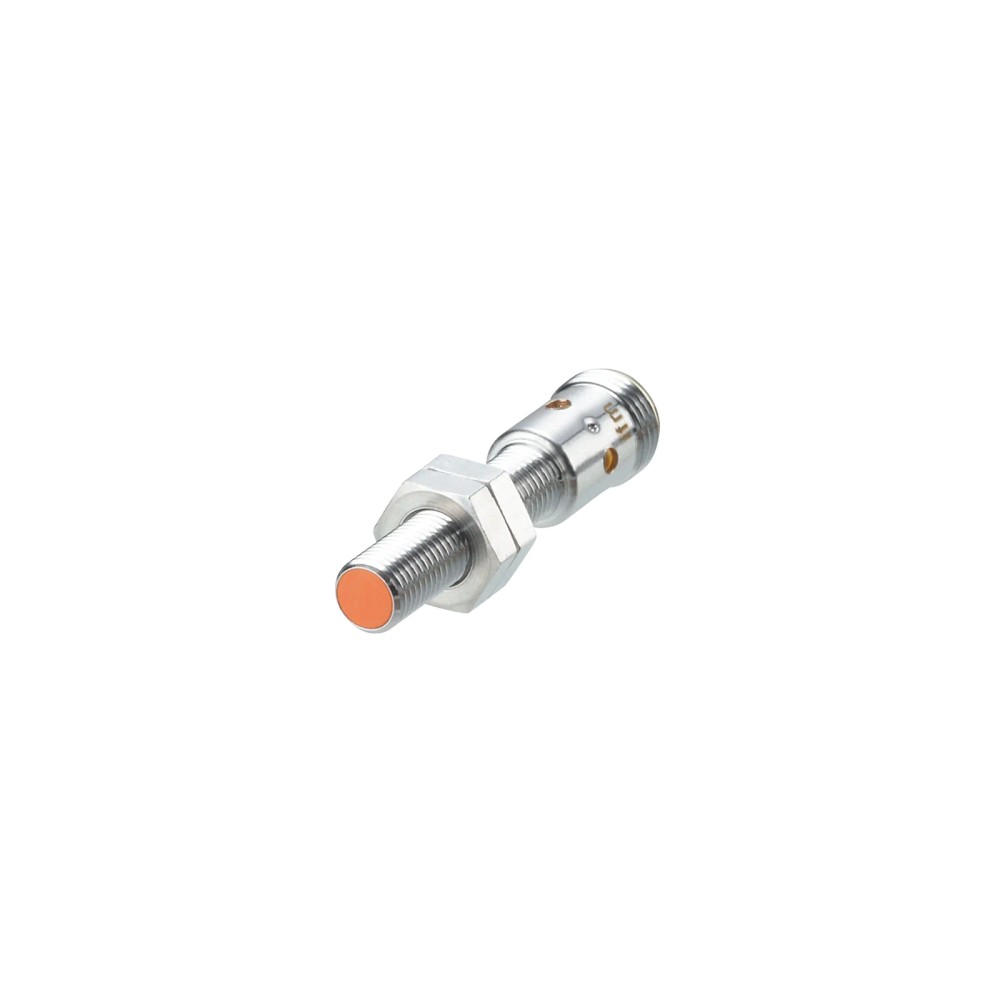

Sensor Indutivo IFM IE5091 M8x1 PNP

Pré-visualizar: IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12

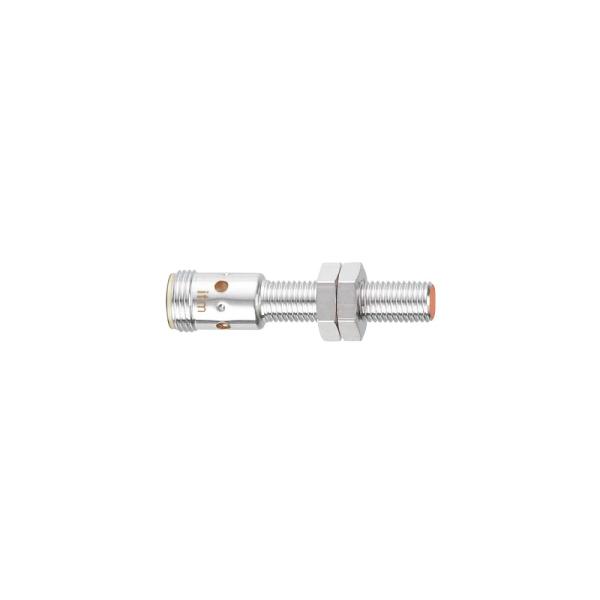

IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12

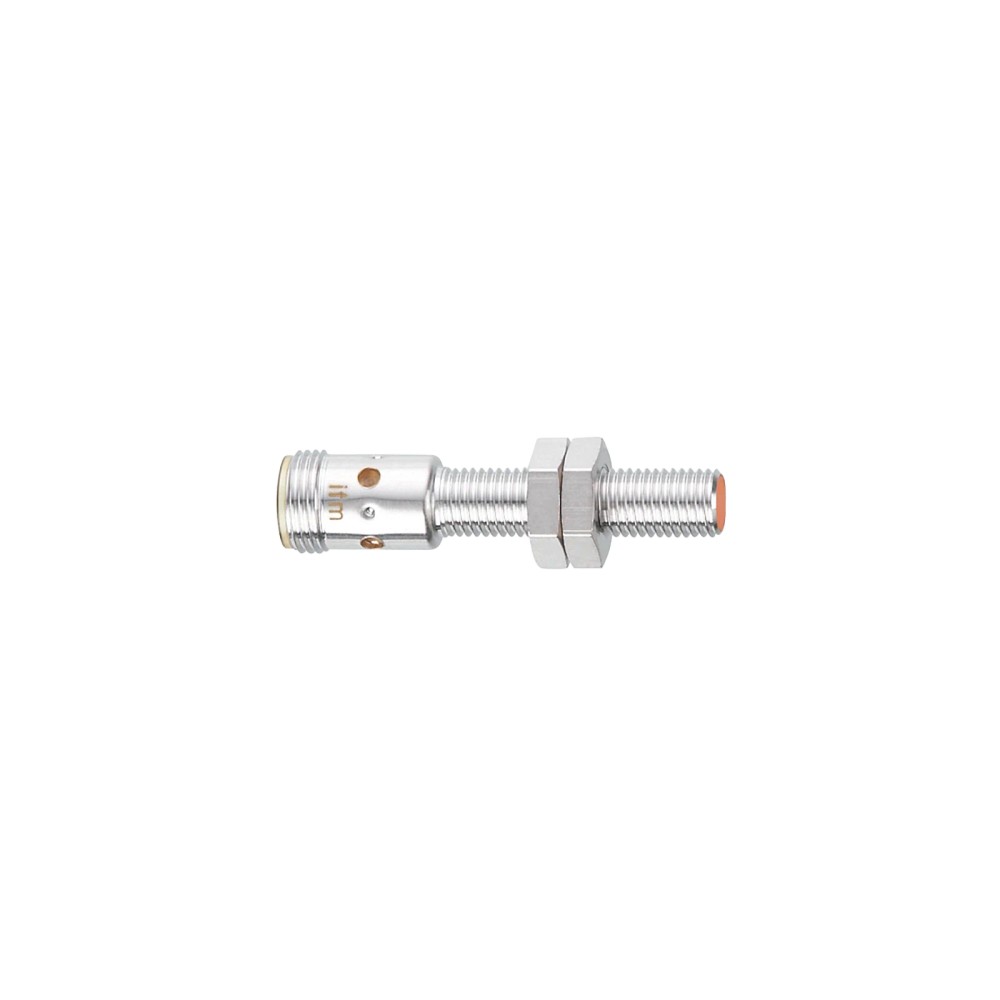

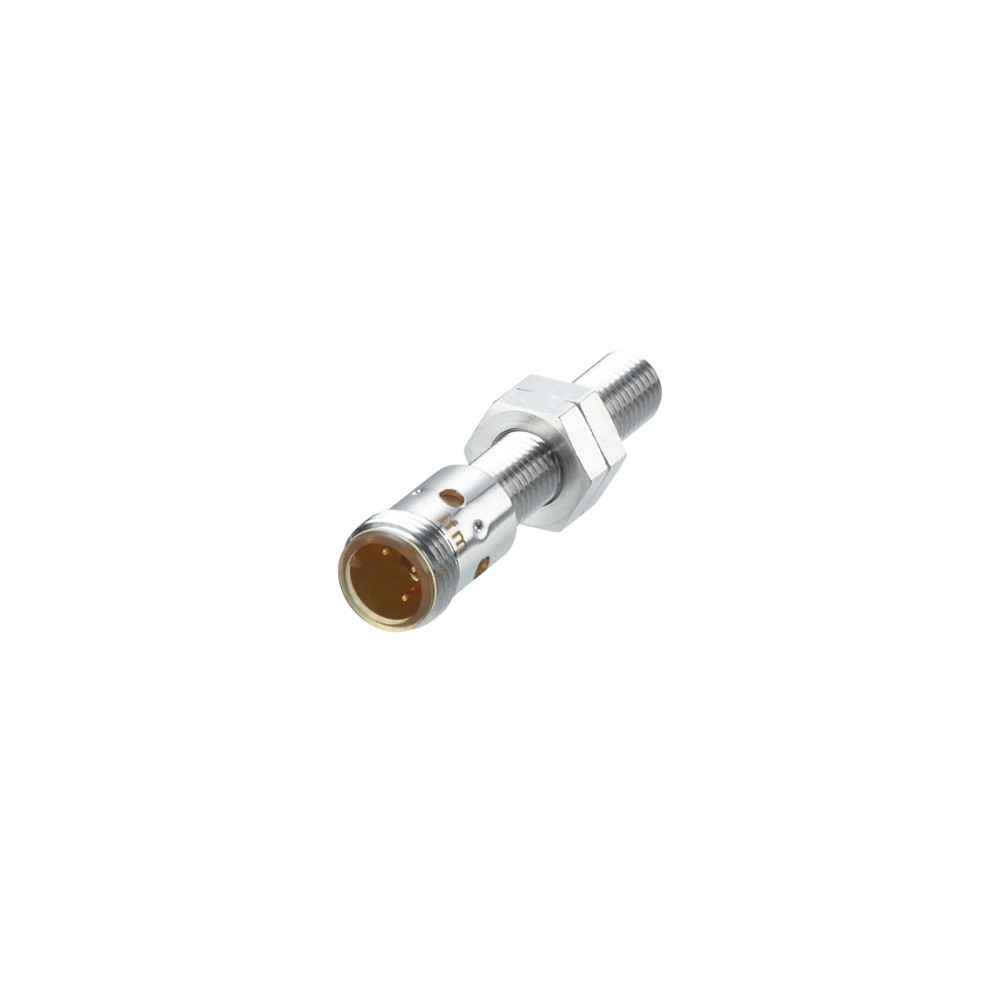

Imagem meramente ilustrativa

R$ 848,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5091
EAN: 4021179082792
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12"

Destaques do Produto

Tipo de saída

PNP

Função

Normalmente Fechado

Conexão

M12

Alcance

1 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12

O sensor indutivo IE5091 é um componente robusto para detecção de presença em automação industrial, operando com alta frequência de até 750 Hz. Projetado em formato M8 e com 1 mm de alcance de detecção embutido, oferece confiabilidade PNP com saída normalmente fechada (NF). É a solução ideal para condições de montagem em espaços estreitos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IE5091
Designação da rosca	M8 x 1
Alcance de detecção	1 mm
Configuração de saída	PNP NF
Conexão	M12
Grau de proteção	IP 67
Frequência de comutação	750 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço confinado.
Detecção de objetos metálicos ferrosos e não ferrosos.
Ambientes com presença de umidade e poeira (proteção IP67).
Aplicações que exigem alta frequência de chaveamento (até 750 Hz).

⚠ Considere outro se precisa de:

Instalação em locais onde o objeto alvo seja não-metálico.
Exposição a campos magnéticos extremos que possam interferir na frequência de comutação.
Aplicações que requeiram distância de detecção superior a 1 mm.
Uso em tensões de alimentação superiores a 30 V DC ou inferiores a 10 V DC.

APLICAÇÕES E USO

Automação industrial geral para contagem de peças metálicas.
Aplicações em condições de instalação extremamente limitadas devido ao tamanho M8.
Monitoramento de posição de atuadores ou peças móveis metálicas em máquinas.
Ambientes industriais com necessidade de estanqueidade contra poeira e água.

COMO ESCOLHER

Antes de comprar o IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12, verifique estes pontos:

Quando escolher este sensor?

Ideal para aplicações de alta precisão em espaços reduzidos onde a detecção de objetos metálicos precisa ocorrer a 1 mm de distância e o controle exige sinal NF.

Quando buscar outra opção?

Se a aplicação exigir detecção a distâncias superiores a 1 mm, ou se o ambiente operacional envolver temperaturas fora da faixa -25...80 °C, busque modelos com alcance estendido ou invólucro diferenciado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Alcance de detecção	1 mm	Distância nominal de detecção para metal.
Tipo de montagem	Embutido	Permite montagem nivelada com o plano de instalação.
Histerese	1...20 % de Sr	Variação do ponto de comutação.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de tensão permitida para operação.
Saída de comutação	PNP	Tecnologia de chaveamento de carga.
Consumo de corrente	< 10 mA	Corrente consumida em modo inativo.
Frequência de comutação	750 Hz	Capacidade máxima de comutação por segundo.

Dados Mecânicos e Ambientais
Dimensões	M8 x 1 / L = 50 mm	Geometria do invólucro roscado.
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos.
Temperatura ambiente	-25...80 °C	Limite de operação térmica.

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica Conector M12, 3 pinos

Processo M8 x 1 (Roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais úmidos	✓	O grau de proteção IP67 garante resistência contra água e poeira.
Uso em sistemas de CLP (Controladores Lógicos Programáveis)	✓	A saída PNP é compatível com a maioria das entradas digitais padrão 24V DC.
Detecção de materiais não metálicos (ex: borracha, vidro)	✗	Sensor indutivo é exclusivo para detecção de metais.

INSTALAÇÃO

Como instalar o IE5091 IFM - Sensor Indutivo IFM Automação Industrial M8x1 1mm PNP NF M12

Fixe o sensor no local de montagem utilizando as porcas M8 inclusas.
Respeite o torque máximo de aperto de 1,5 Nm para evitar danos mecânicos.
Verifique se o alvo metálico está centralizado e dentro da distância de 1 mm.
Conecte o cabo M12, garantindo que o conector esteja bem rosqueado.
Verifique a integridade da fiação e a pinagem conforme o manual técnico.
Energize o sensor (10-30V DC) e confirme o estado do LED amarelo de status.

Desenho Dimensional

ACESSÓRIOS

2 x porcas de fixação M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta conforme esperado.	Objeto alvo muito pequeno ou fora do eixo de detecção.	Verifique se o objeto está a 1 mm de distância e alinhado à face ativa.
LED de status não acende ou pisca indicando falha.	Curto-circuito na fiação de saída (carga > 100mA).	Verifique a corrente da carga e se há curto na conexão M12.
Funcionamento intermitente ou sem detecção.	Tensão de alimentação abaixo de 10 V DC.	Utilize um multímetro para medir a tensão no conector M12.
Comutação falsa ou falha de detecção.	Acúmulo excessivo de resíduos metálicos na face ativa.	Limpe a face ativa e verifique a integridade da superfície.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IE5091 (Datasheet) Desenho Dimensional M8 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IE5091 e para qual finalidade é utilizado?

O sensor indutivo IE5091 é um dispositivo de detecção de proximidade projetado para automação industrial, operando com tecnologia PNP e saída normalmente fechada (NF).

O produto acompanha algum acessório para a sua instalação?

Sim, ele acompanha 2 porcas de fixação M8 para facilitar a montagem mecânica em ambientes industriais.

Posso utilizar este sensor para detectar plásticos ou outros materiais não metálicos?

Este sensor não é indicado para detecção de materiais não metálicos, pois sua tecnologia indutiva depende da alteração de um campo magnético por um objeto metálico.

Este sensor possui a função de alcance aumentado?

Não, este modelo não possui alcance aumentado, mantendo uma distância de detecção nominal de 1 mm.

O que devo verificar se o sensor não estiver enviando o sinal de comutação?

A ausência de sinal de saída geralmente indica um problema de fiação, falha na fonte de alimentação ou objeto alvo fora do alcance de detecção de 1 mm.

O que significa o LED de status piscar de forma irregular?

O sintoma de LED amarelo piscando de forma irregular pode indicar um curto-circuito na carga ou uma instabilidade na tensão de alimentação fora do range 10...30V DC.

Como sei se este sensor é a alternativa correta para substituir outro modelo de sensor indutivo?

O IE5091 é um sensor M8 de 1mm, enquanto outros modelos podem possuir alcances maiores ou diferentes padrões de conexão; a substituição depende inteiramente da especificação de distância e rosca da aplicação original.

Por que optar por este sensor indutivo em vez de chaves fim de curso mecânicas?

Em aplicações que exigem monitoramento contínuo de posição, este sensor é preferível pela sua alta frequência de comutação de 750 Hz em comparação com soluções mecânicas.

Quais cuidados devo ter ao instalar o sensor?

Certifique-se de não exceder o torque de aperto de 1,5 Nm para garantir a integridade da rosca e evitar danos à face ativa do sensor.

Qual é a origem e o padrão de proteção deste componente?

O sensor é fabricado pela IFM, atendendo aos padrões de qualidade industrial para componentes de automação com proteção IP67.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo da fonte (Ref.: Saída de comutação PNP).

Normalmente Fechado (NF)

O sinal de saída é ativado na ausência de objeto, interrompendo a continuidade quando o objeto é detectado (Ref.: Configuração de saída).

IP67

Grau de proteção contra a entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).

Histerese

A diferença entre o ponto de comutação e o ponto de desacionamento (Ref.: Histerese 1...20%).

Montagem Embutida

Tipo de montagem onde o sensor pode ser instalado nivelado com o material circundante (Ref.: Tipo de montagem).
