Sensor Indutivo IFM IE5090 M8 PNP 1mm

Pré-visualizar: IE5090 IFM - Sensor Indutivo ifm Automação Industrial M8 PNP 1mm

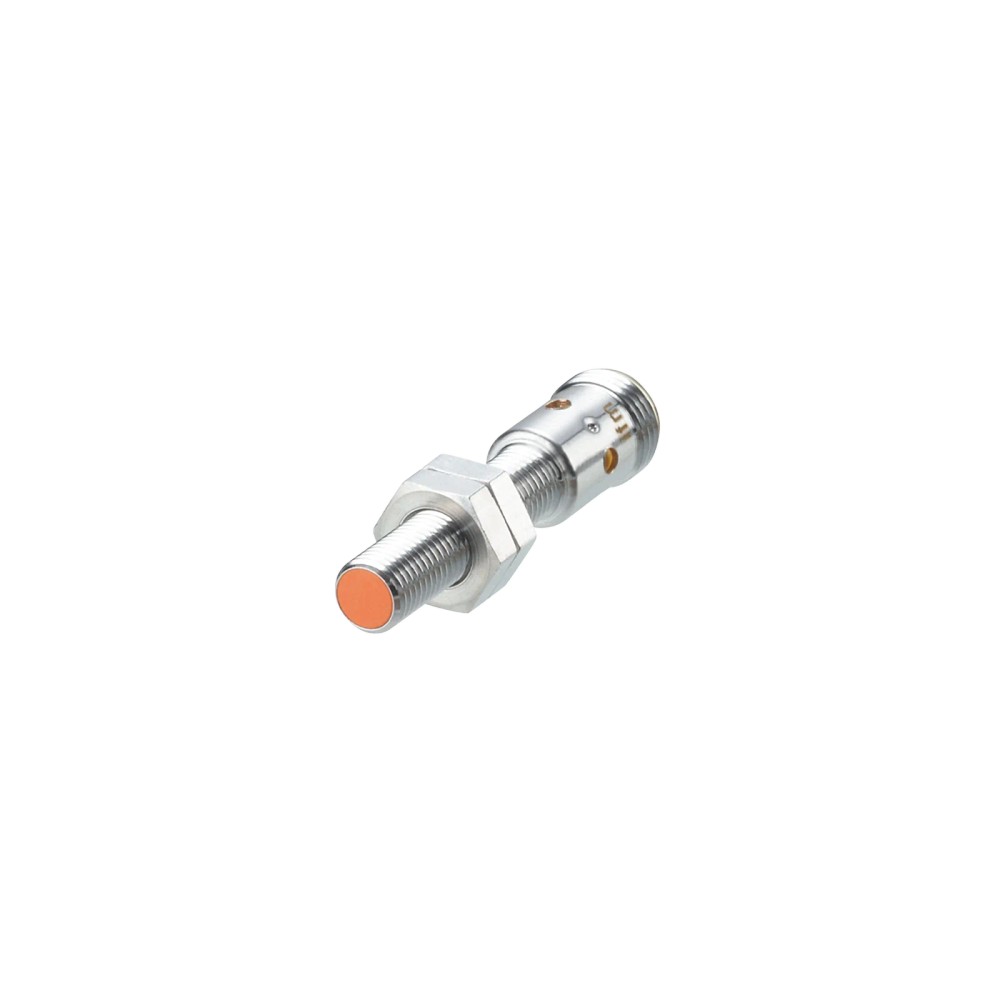

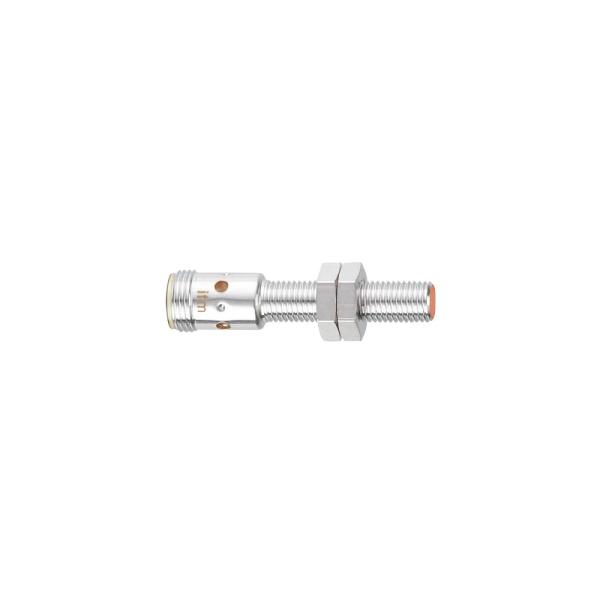

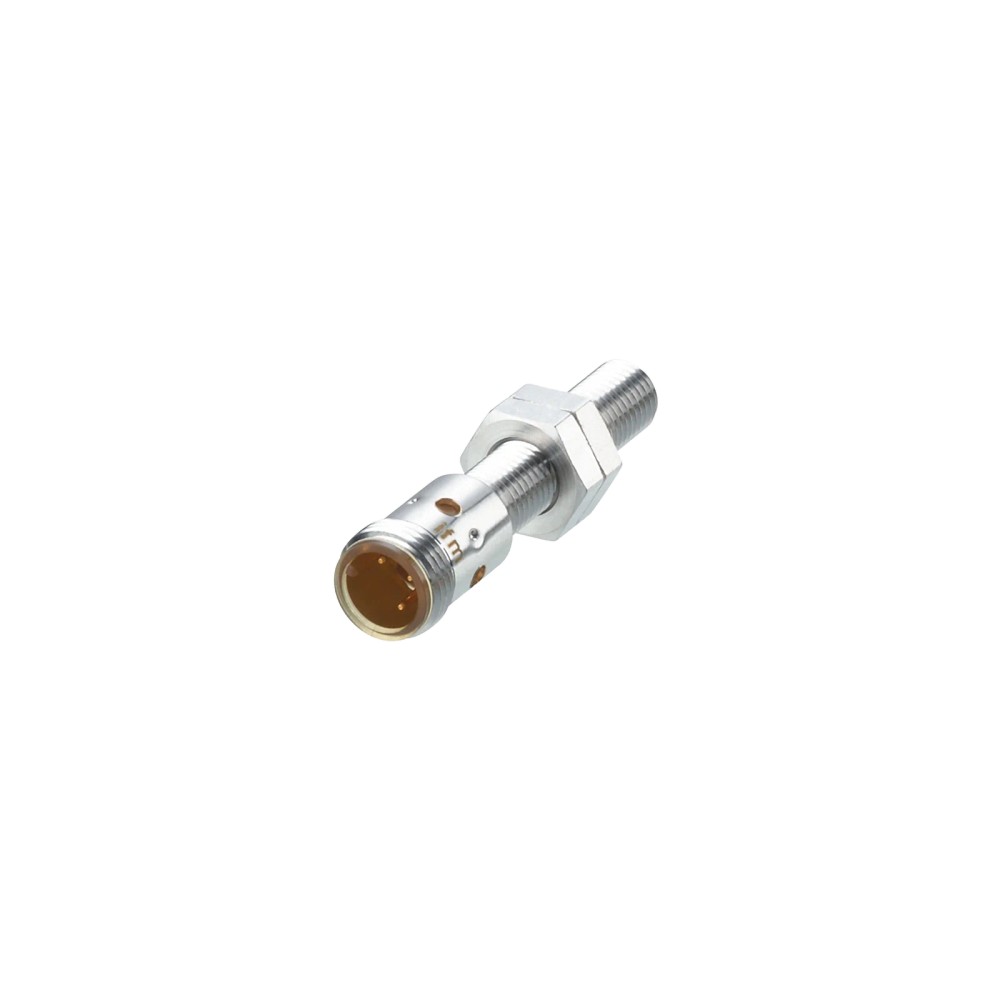

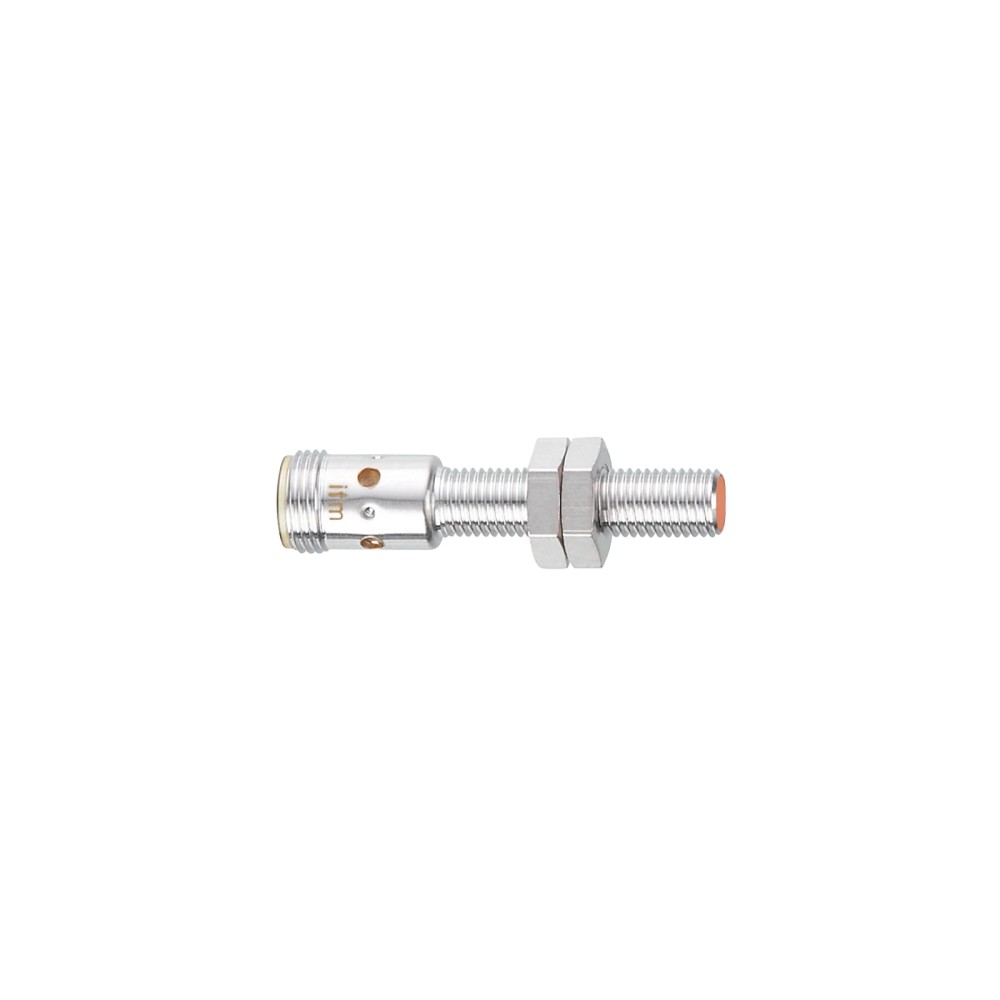

IE5090 IFM - Sensor Indutivo ifm Automação Industrial M8 PNP 1mm

Imagem meramente ilustrativa

R$ 808,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IE5090
EAN: 4021179082785
NCM do produto: 85365090

Destaques do Produto Formato M8 x 1,...mais

Fechar menu

Saiba mais sobre: "IE5090 IFM - Sensor Indutivo ifm Automação Industrial M8 PNP 1mm"

Destaques do Produto

Formato

M8 x 1, comprimento de 50 mm

Montagem

Embutida

Detecção

Alcance nominal de 1 mm

Saída

PNP normalmente aberta, 3 fios

Conexão

M12, codificação A, 3 contatos

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IE5090 M8 PNP 1 mm

O IE5090 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação, inclusive em condições de instalação estreitas. Possui montagem embutida, saída PNP normalmente aberta e alcance de detecção nominal de 1 mm. A conexão elétrica é M12 de 3 contatos; o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IE5090
Tipo	Sensor indutivo
Rosca e comprimento	M8 x 1; 50 mm
Alcance de detecção	1 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Alimentação	10...30 V DC
Frequência de comutação	750 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram detecção indutiva e instalação em espaço reduzido, conforme indicação do fabricante.
Montagem embutida em alojamento compatível com corpo roscado M8 x 1, respeitando as condições de montagem do datasheet.
Circuitos com entrada compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance superior a 1 mm, considerando o alcance nominal informado para o IE5090.
Circuitos que não aceitem saída PNP normalmente aberta ou alimentação DC de 10...30 V.
Instalações cuja conexão necessária não seja compatível com M12 de codificação A e 3 contatos.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais e de automação industrial, incluindo condições de instalação estreitas.
Pode ser avaliado para detecção de alvos metálicos em montagem embutida, desde que a distância de trabalho e os fatores de correção do material sejam considerados; essa aplicação específica deve ser validada na instalação.
Para operação, respeitar a faixa ambiente de -25...80 °C e considerar a faixa UL Ta de -25...70 °C quando a certificação UL for requisito.
O grau IP 67 é o informado para o sensor; não permite concluir, por si só, que o conjunto instalado ou a conexão montada estará protegido sem observar as condições de instalação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IE5090 M8 PNP 1 mm, verifique estes pontos:

Escolha o IE5090 quando

A aplicação exigir sensor indutivo roscado M8 x 1, montagem embutida, alcance nominal de 1 mm, saída PNP normalmente aberta e conexão M12 de 3 contatos.

Avalie outra configuração quando

O circuito exigir outro tipo de saída, distância de detecção diferente, conexão elétrica distinta ou alimentação fora de 10...30 V DC. Compare esses requisitos com o datasheet do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha do fabricante.
Aplicação	Aplicações industriais / automação industrial; para aplicação em condições de instalação estreitas	Aplicação declarada no catálogo.
Modelo	IE5090	Código do modelo indicado no anúncio e na ficha.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179082785	Identificador comercial informado.
SKU / Part number	IE5090	Código de identificação do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção	III	Classificação de proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída DC.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado para a saída.
Fontes de alimentação	Limited Voltage/Current	Classificação da alimentação conforme a ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Ensaios e classificação EMC informados pelo fabricante.

Saída e chaveamento
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Configuração elétrica	3 fios	Configuração elétrica informada no anúncio.
Frequência de comutação DC	750 Hz	Frequência de comutação máxima informada para DC.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Distância real de comutação Sr	1 ± 10 % mm	Valor real de comutação declarado pelo fabricante.
Distância de trabalho	0...0,81 mm	Faixa de trabalho informada na ficha.

Detecção e montagem
Alcance de detecção	1 mm	Alcance nominal informado para o sensor.
Tipo de montagem	Embutido	Condição de instalação declarada pelo fabricante.
Alcance aumentado	Não	A ficha indica que o modelo não possui alcance aumentado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,3; alumínio: 0,3; cobre: 0,1	Fatores por material indicados na ficha; considerar na avaliação da distância de detecção.

Conexões
Conexão elétrica	1 x M12; codificação A; contatos: 3	Tipo, codificação e número de contatos declarados pelo fabricante.
Conexão	M12	Conexão indicada nos dados básicos do anúncio.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Certificado UL Ta	-25...70 °C	Faixa de temperatura ambiente indicada especificamente para a certificação UL.
Número de arquivo UL	E174191	Identificador UL informado na ficha.
Número de aprovação UL	A028	Identificador de aprovação UL informado.
Enclosure type	Type 1	Classificação indicada na ficha do fabricante.

Dados mecânicos e materiais
Designação da rosca	M8 x 1	Dimensão nominal da rosca do corpo.
Dimensões	M8 x 1 / L = 50 mm	Dimensões gerais declaradas no anúncio.
Comprimento	50 mm	Comprimento informado no catálogo.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Invólucro todo em metal	Não	Classificação do invólucro fornecida pelo fabricante.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes listados na ficha.
Peso	20,7 g	Massa informada no catálogo.
Máximo torque de aperto	A = 5 mm: 1,5 Nm; B: 2 Nm	Limites de torque conforme as posições A e B definidas no desenho do fabricante; consultar o desenho para identificar as referências.
Material incluído	2 porcas de fixação M8	Conteúdo informado na ficha do produto.

Displays e elementos de operação
Indicador	Status de chaveamento: 1 LED amarelo	Indicação visual do estado de chaveamento especificada pelo fabricante.

Confiabilidade e identificação regulatória
MTTF	1376 anos	Valor de MTTF declarado na ficha; não representa vida útil garantida.
NCM	8536.50.90	Código fiscal informado no cadastro.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreta; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos. Configuração de 3 fios, saída PNP normalmente aberta. Alimentação de 10...30 V DC; corrente constante máxima da saída DC de 100 mA. Confirmar a pinagem no datasheet antes da ligação.

Processo Não possui conexão de processo indicada; a interface mecânica é corpo roscado M8 x 1, comprimento de 50 mm, para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP normalmente aberto, alimentação DC entre 10 e 30 V e carga dentro do limite especificado.	✓	Essas características correspondem aos dados elétricos informados para o sensor; verificar também a pinagem M12 no datasheet.
Sistema que exige comunicação por protocolo digital ou saída analógica.	✗	A ficha descreve saída de comutação PNP normalmente aberta e não especifica protocolo digital nem saída analógica.
Alojamento ou suporte destinado a corpo roscado M8 x 1 e montagem embutida.	✓	A rosca e o tipo de montagem correspondem às especificações do produto; conferir dimensões e condições de montagem no desenho do fabricante.
Aplicação que requer distância de detecção nominal superior a 1 mm.	✗	O alcance de detecção informado para este modelo é 1 mm.
Ambiente dentro da faixa de temperatura ambiente informada e que requeira grau de proteção IP 67.	✓	A ficha especifica temperatura ambiente de -25...80 °C e grau de proteção IP 67; avaliar a instalação completa e as condições de exposição.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IE5090 M8 PNP 1 mm

Confirme no datasheet que o alcance nominal, a montagem embutida e a saída PNP normalmente aberta atendem aos requisitos da aplicação.
Verifique as dimensões do corpo e do alojamento no desenho dimensional antes de preparar o suporte.
Instale o sensor na posição prevista para montagem embutida e fixe-o sem exceder os torques especificados no desenho do fabricante.
Conecte o cabo ou a interface M12 compatível, verificando codificação, contatos e pinagem no datasheet antes de energizar.
Alimente o sensor somente dentro da faixa de 10...30 V DC e confirme que a entrada conectada aceita saída PNP.
Energize o circuito e verifique o indicador amarelo de status de chaveamento e a resposta da entrada de controle durante a detecção do alvo.

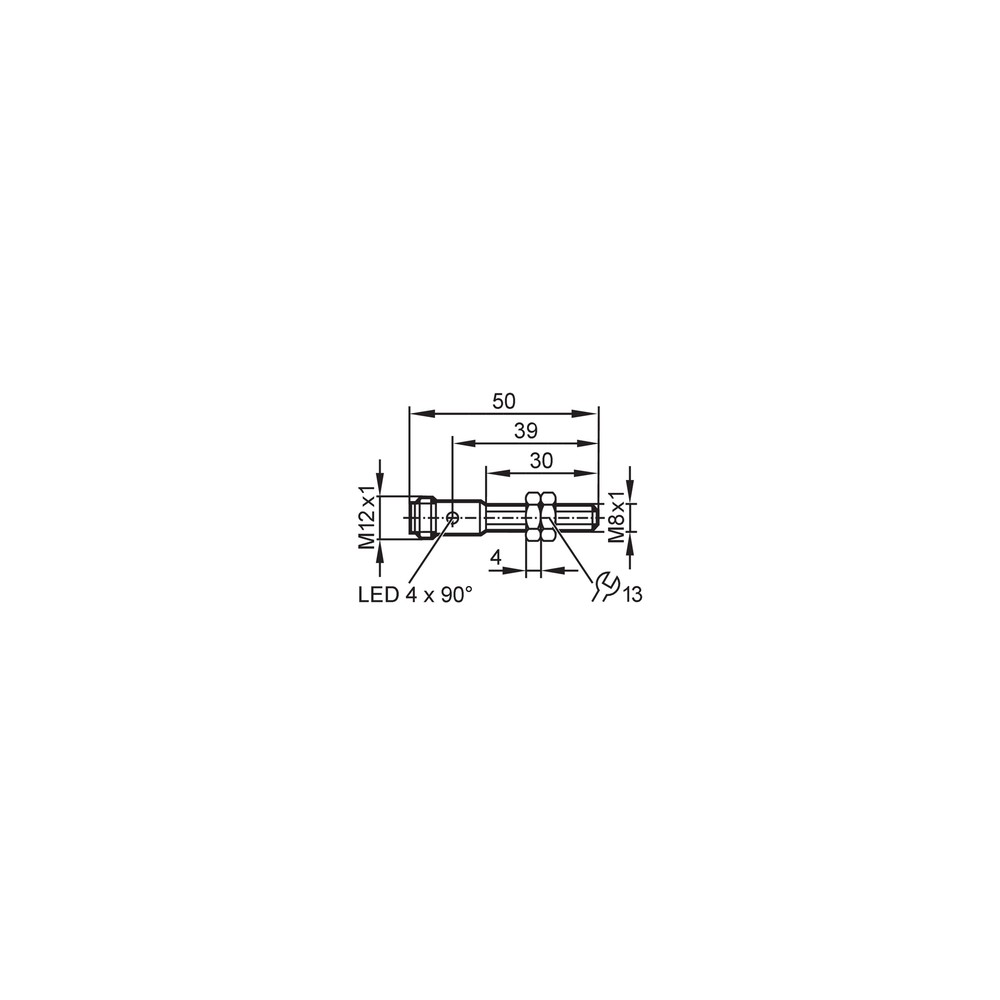

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controle não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com saída PNP, pinagem incorreta ou alvo fora da distância de trabalho.	Meça a alimentação, confira a pinagem no datasheet e valide a distância entre o sensor e o alvo; observe também o LED amarelo.
O sensor comuta, mas a entrada conectada não reconhece o sinal.	A entrada do dispositivo conectado pode não ser compatível com PNP ou a ligação elétrica pode estar incorreta.	Confirme o tipo de entrada do controlador, a ligação dos 3 fios e a pinagem da conexão M12 conforme o datasheet.
Comutação instável ou ponto de detecção diferente do esperado.	Distância de instalação inadequada ou fator de correção do material do alvo não considerado.	Meça a distância de trabalho e consulte os fatores de correção especificados para o material do alvo.
O sensor não opera após a ligação ou apresenta funcionamento interrompido.	Possível curto-circuito, sobrecarga, inversão de polaridade ou alimentação fora dos limites especificados.	Desenergize o circuito e inspecione a ligação; depois, verifique polaridade, carga da saída e tensão de alimentação antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IE5090 em português (Datasheet) Desenho em escala IE5090 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IE5090 e em que tipo de aplicação ele é usado?

É um sensor indutivo da ifm para aplicações industriais e de automação. O fabricante também o indica para condições de instalação estreitas.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação M8 como material incluído. A embalagem é indicada como 1 peça.

A saída é PNP ou NPN, e qual é a conexão elétrica?

A saída é PNP normalmente aberta, em configuração de 3 fios. A conexão indicada é M12, codificação A, com 3 contatos.

Este sensor serve para detectar alvos a mais de 1 mm?

A ficha especifica alcance nominal de detecção de 1 mm e distância de trabalho de 0...0,81 mm. Para uma distância maior, selecione um modelo cuja ficha atenda ao alcance requerido.

Posso usar o IE5090 em uma aplicação que exige saída NPN?

A ficha identifica a saída deste modelo como PNP normalmente aberta. Se o circuito exigir NPN, confirme outro modelo com essa saída antes da compra.

O sensor não aciona a entrada do controlador; o que devo verificar antes de trocar?

Confira primeiro a alimentação, a pinagem M12 e se a entrada do controlador é compatível com PNP. Verifique também a distância do alvo e o indicador de chaveamento.

O LED acende, mas o controle não muda de estado; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP e a entrada conectada ou uma ligação incorreta. Confira o tipo de entrada e a pinagem no datasheet antes de substituir o sensor.

Devo escolher este modelo ou um sensor com maior alcance?

Escolha o IE5090 quando a montagem M8 embutida e o alcance nominal de 1 mm atenderem à aplicação. Se a distância necessária exceder esse valor, procure um modelo especificado para o alcance requerido.

Como faço a instalação e a ligação do IE5090?

Confira as dimensões e os torques no desenho do fabricante e valide a pinagem no datasheet antes de energizar. Respeite a alimentação de 10...30 V DC e confirme a compatibilidade da entrada com PNP.

O IE5090 funciona em qualquer temperatura indicada para a aplicação?

A ficha informa temperatura ambiente de -25...80 °C; para a certificação UL, indica Ta de -25...70 °C. Verifique qual faixa se aplica aos requisitos do seu projeto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a ficha especifica detecção com alcance nominal de 1 mm (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação indicado para o IE5090; a ficha define a função como normalmente aberta (Ref.: Função elétrica e Função de saída).

Montagem embutida

Condição de montagem indicada pelo fabricante para o sensor (Ref.: Tipo de montagem).

Histerese

Faixa entre os pontos de acionamento e desacionamento, expressa na ficha em relação a Sr (Ref.: Histerese).

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; para este modelo, a ficha informa IP 67 (Ref.: Grau de proteção).
