Sensor Indutivo IFM ID5058 - 50mm PNP Antivalente

Pré-visualizar: ID5058 IFM - Sensor Indutivo IFM Automação Industrial PNP Antivalente 50mm M12

ID5058 IFM - Sensor Indutivo IFM Automação Industrial PNP Antivalente 50mm M12

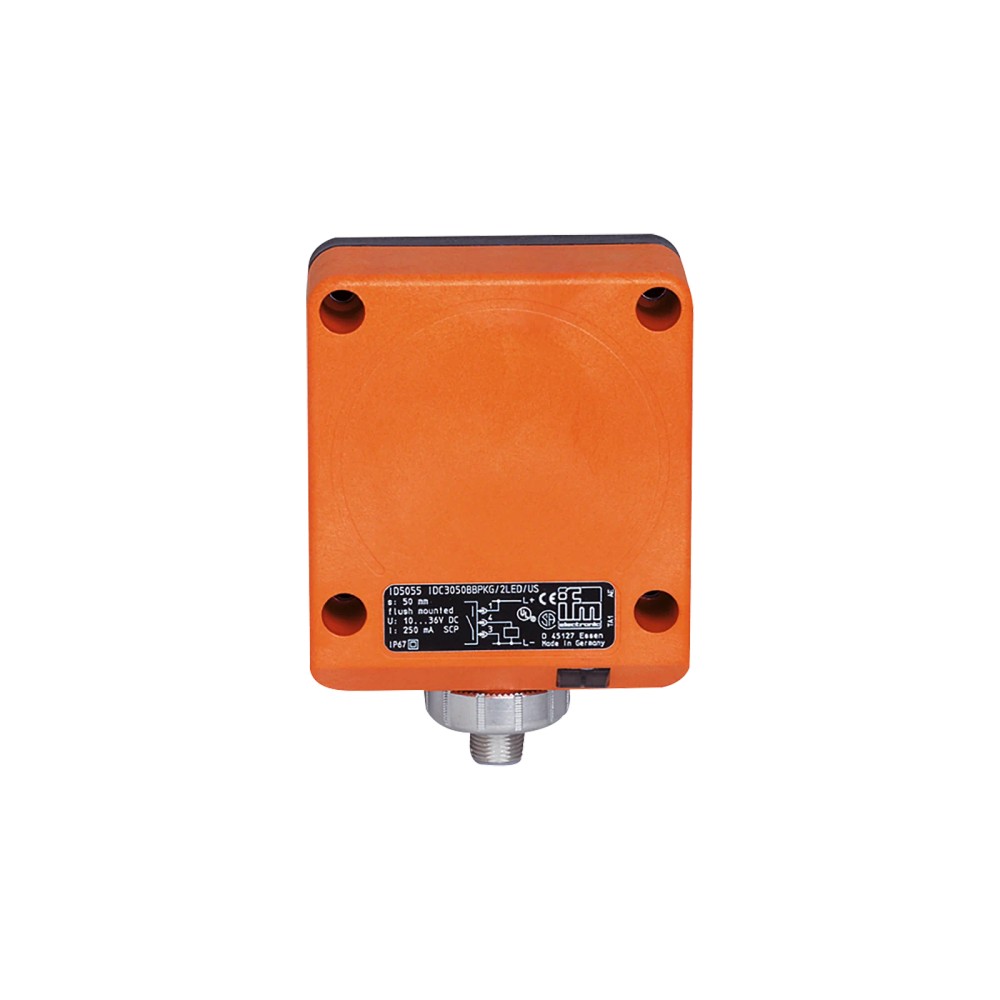

Imagem meramente ilustrativa

R$ 1.719,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5058
EAN: 4021179081825
NCM do produto: 85365090

Destaques do Produto Código ID5058...mais

Fechar menu

Saiba mais sobre: "ID5058 IFM - Sensor Indutivo IFM Automação Industrial PNP Antivalente 50mm M12"

Destaques do Produto

Código

ID5058

Alcance

50 mm

Saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

M12, 4 contatos

Frequência DC

70 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5058, PNP antivalente, alcance de detecção de 50 mm, conexão M12

O IFM ID5058 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de detecção de 50 mm, saída PNP antivalente e conexão elétrica M12. Opera com alimentação de 10 a 36 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	50 mm; montagem embutida
Saída	PNP antivalente
Alimentação	10...36 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Frequência de comutação DC	70 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	92 x 80 x 40 mm
Consumo de corrente	20 mA a 24 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem detecção indutiva com alcance nominal de 50 mm e saída PNP antivalente.
Instalações com alimentação DC dentro da faixa de 10...36 V e conexão elétrica M12 compatível.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir saída NPN: a ficha especifica saída PNP.
Não selecionar se a alimentação disponível estiver fora de 10...36 V DC.
Não selecionar quando a aplicação exigir frequência de comutação DC superior a 70 Hz ou alcance acima de 50 mm.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em processos industriais e sistemas de automação industrial. A seleção deve considerar material do alvo, fator de correção, distância de trabalho e condição de montagem.
Possibilidade de aplicação: monitoramento de presença ou posição de objetos metálicos em uma instalação industrial, desde que o circuito aceite saída PNP antivalente e a distância e condições ambientais estejam dentro dos dados especificados. A ficha não identifica uma máquina ou processo específico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5058, PNP antivalente, alcance de detecção de 50 mm, conexão M12, verifique estes pontos:

Escolha o ID5058 quando

A aplicação exigir sensor indutivo com alcance nominal de 50 mm, montagem embutida, saída PNP antivalente, conexão M12 e alimentação de 10...36 V DC.

Avalie outra versão quando

O circuito de entrada exigir saída NPN, a alimentação estiver fora da faixa especificada, ou forem necessários frequência DC superior a 70 Hz ou alcance superior a 50 mm. Confirme os requisitos no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Formato do invólucro	Retangular	Forma construtiva indicada para identificação e avaliação de espaço de montagem.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada no cadastro do produto.
Código do produto	ID5058	Referência do modelo.
Marca	IFM	Fabricante informado no anúncio.

Detecção e montagem
Alcance de detecção	50 mm	Valor nominal declarado para detecção.
Distância de trabalho	0...40,5 mm, instalado embutido em aço ST37	Condição de montagem e material de referência especificados na ficha.
Tipo de montagem	Embutido	Modo de montagem informado para o sensor.
Montagem segundo normas DIN	TH35 (EN 60715)	Referência de montagem indicada na ficha.
Histerese	3...20 % de Sr	Faixa informada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-15...15 % de Sr	Faixa declarada em relação ao alcance nominal Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,85; latão: 0,48; alumínio: 0,46; cobre: 0,38	Fatores de correção indicados por material; considerar ao avaliar a detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	20 mA a 24 V	Condição de referência indicada na ficha.
Classe de proteção	II	Classificação elétrica informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída DC	250 mA	Limite máximo especificado para a saída de comutação DC.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada na ficha.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função da saída	Antivalente	Configuração de saída especificada.
Número de fios	3 fios	Configuração de ligação indicada no anúncio.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector elétrico especificado; consulte o datasheet para a atribuição dos contatos.
Frequência de comutação DC	70 Hz	Frequência máxima declarada para operação DC.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção declarado; observar condições de instalação do fabricante.
Materiais	PPE; latão revestido com bronze branco; zinco moldado sob pressão	Materiais informados para a construção do produto.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador de operação indicado na ficha.
Display de status de chaveamento	1 LED amarelo	Indicador de estado de comutação indicado na ficha.

Dados mecânicos
Dimensões	92 x 80 x 40 mm	Dimensões declaradas do produto.
Peso	423 g	Peso informado no cadastro do produto.
Material incluído	1 conector vedado	Item indicado como incluído na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	1162 anos	Valor declarado no cadastro; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos; saída PNP antivalente; 3 fios; alimentação de 10...36 V DC. A ficha não identifica protocolo de comunicação nem distribuição dos pinos. Consulte o datasheet para a pinagem e para validar a ligação ao dispositivo de controle.

Processo Não aplicável: sensor de detecção sem conexão de processo informada. A conexão elétrica é M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceita sinal de sensor PNP e alimentação de 10...36 V DC	✓	O sensor tem saída PNP e tensão de operação especificada nessa faixa; confirme a pinagem no datasheet.
Entrada que requer exclusivamente saída NPN	✗	A ficha especifica saída PNP antivalente, não NPN.
Aplicação com frequência de comutação DC necessária de até 70 Hz	✓	A frequência de comutação DC informada é 70 Hz.
Aplicação que exige frequência DC acima de 70 Hz	✗	A frequência especificada para o sensor é 70 Hz.
Instalação em ambiente dentro de -25...70 °C e com requisito IP 67	✓	A faixa de temperatura ambiente e o grau de proteção constam na ficha; a instalação deve respeitar as condições do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5058, PNP antivalente, alcance de detecção de 50 mm, conexão M12

Confirme que o código do sensor e os requisitos da aplicação correspondem ao ID5058 e consulte o datasheet antes da instalação.
Verifique se a alimentação disponível está entre 10 e 36 V DC e se a entrada do controlador aceita saída PNP antivalente.
Planeje a montagem conforme a configuração embutida indicada e confira o espaço disponível pelas dimensões do produto.
Instale o conector M12 codificação A compatível; não deduza a pinagem apenas pelo número de contatos e consulte o datasheet.
Conecte os condutores conforme a pinagem oficial e confirme polaridade, tensão e limites da saída antes de energizar.
Após a energização, verifique os indicadores LED e teste a comutação com o alvo e a distância previstos para a instalação.

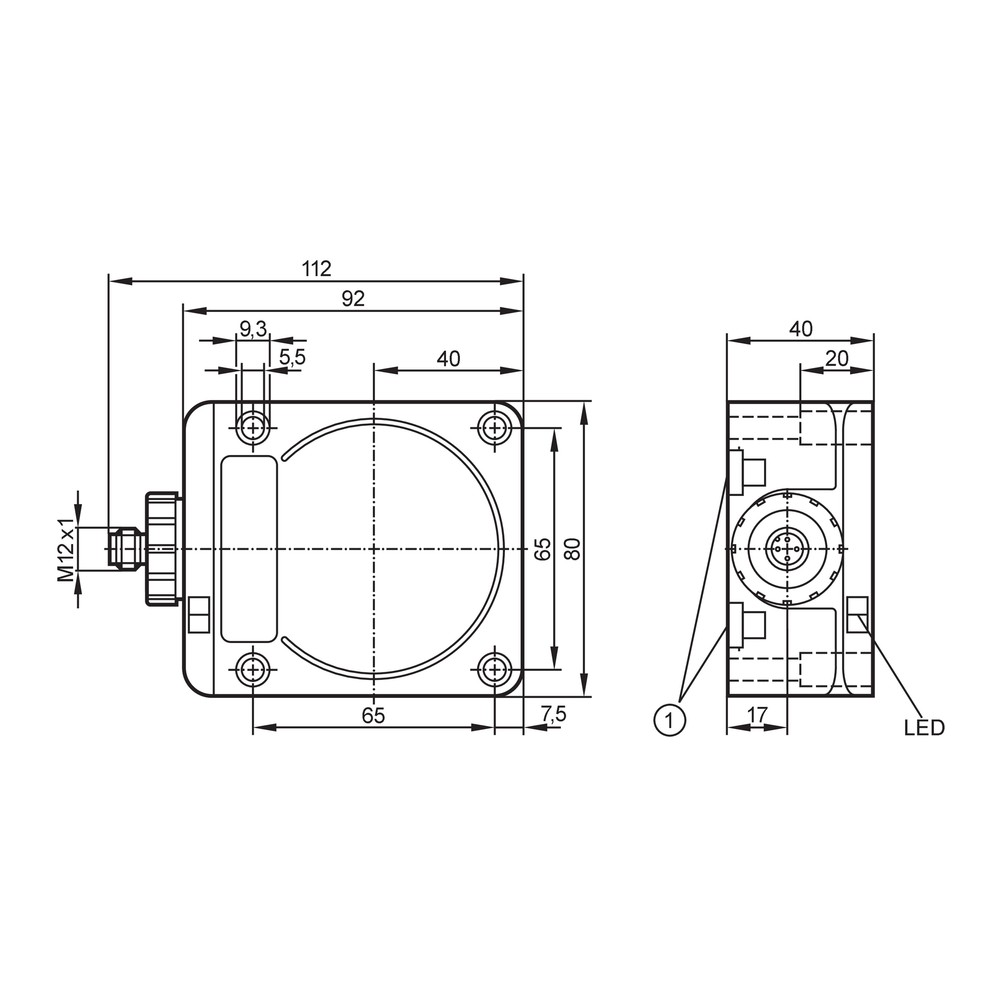

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 conector vedado, conforme indicado como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho aplicável.	Meça a tensão nos terminais, confira a pinagem no datasheet e teste a detecção considerando a distância de trabalho e o material do alvo.
O sensor comuta, mas a entrada do controlador não reconhece o sinal.	Incompatibilidade entre saída PNP antivalente e o tipo de entrada, ou ligação incorreta.	Confirme que a entrada aceita PNP, verifique a configuração antivalente e compare a ligação com o esquema do fabricante.
A saída ou o sensor apresenta comportamento intermitente.	Conexão M12 mal acoplada, alimentação instável ou carga acima do limite de corrente constante especificado.	Inspecione o acoplamento e os contatos, meça a alimentação durante a comutação e confirme que a carga não excede 250 mA.
A distância de detecção observada é inferior à esperada.	Material do alvo com fator de correção diferente do aço de referência ou montagem/distância fora das condições especificadas.	Identifique o material do alvo, consulte os fatores de correção e compare a instalação com a referência de distância de trabalho em aço ST37.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID5058 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5058 e para que tipo de instalação ele serve?

É um sensor indutivo retangular para aplicações industriais e automação. Sua saída é PNP antivalente e a ficha informa alcance de detecção de 50 mm.

Que tipo de conexão elétrica e alimentação ele usa?

Usa conexão M12, codificação A, com 4 contatos, e opera com alimentação de 10...36 V DC. Consulte o datasheet para confirmar a distribuição dos pinos.

O que acompanha o produto?

A ficha informa 1 conector vedado como material incluído e 1 peça por embalagem. Não especifica outros acessórios.

Posso usar o ID5058 em um circuito que exige saída NPN?

Não, a ficha especifica saída PNP antivalente. Para uma entrada que exige NPN, selecione uma versão cuja saída seja explicitamente NPN.

Ele funciona com alimentação AC ou acima de 36 V?

A ficha especifica corrente DC e tensão de operação de 10...36 V DC. Não indica alimentação AC nem operação acima dessa faixa.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar antes de substituir?

Confira a tensão de alimentação, a ligação e a distância do alvo. Verifique também o material, pois a ficha apresenta fatores de correção diferentes conforme o metal.

A entrada do CLP não reconhece o sinal; o sensor está com defeito?

Não necessariamente: confirme primeiro se a entrada aceita PNP e se a ligação corresponde à configuração antivalente. Verifique também a pinagem no datasheet.

É melhor comprar o ID5058 ou procurar outro modelo?

Escolha o ID5058 se os requisitos forem saída PNP antivalente, alimentação de 10...36 V DC, alcance de 50 mm e frequência DC de até 70 Hz. Se a aplicação exigir NPN, mais de 70 Hz ou alcance superior, avalie outra versão com os dados correspondentes.

Como faço a instalação sem errar a pinagem?

Use o esquema do datasheet para identificar os contatos do conector M12; a ficha do anúncio não detalha a atribuição dos pinos. Antes de energizar, confirme tensão e compatibilidade da entrada com PNP.

Como confirmar se a montagem está adequada ao alcance declarado?

Compare a instalação com a condição de montagem embutida e com a distância de trabalho informada para aço ST37. Considere também o fator de correção do material do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica aplicação industrial.

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder ao tipo de entrada do circuito de controle.

Saída antivalente

Configuração de saída descrita como antivalente na ficha; consulte o datasheet para detalhes de ligação e funcionamento.

Referência usada na ficha para expressar a histerese e a variação do ponto de comutação como percentual.

IP 67

Grau de proteção declarado para o invólucro, sujeito às condições de instalação e uso do fabricante.

Ligações relacionadas com "ID5058 IFM - Sensor Indutivo IFM Automação Industrial PNP Antivalente 50mm M12"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "ID5058 IFM - Sensor Indutivo IFM Automação Industrial PNP Antivalente 50mm M12"

Para avaliar, preencha:

Ligações relacionadas com
