Sensor Indutivo IFM ID5055

Pré-visualizar: ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12 IP67

ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12 IP67

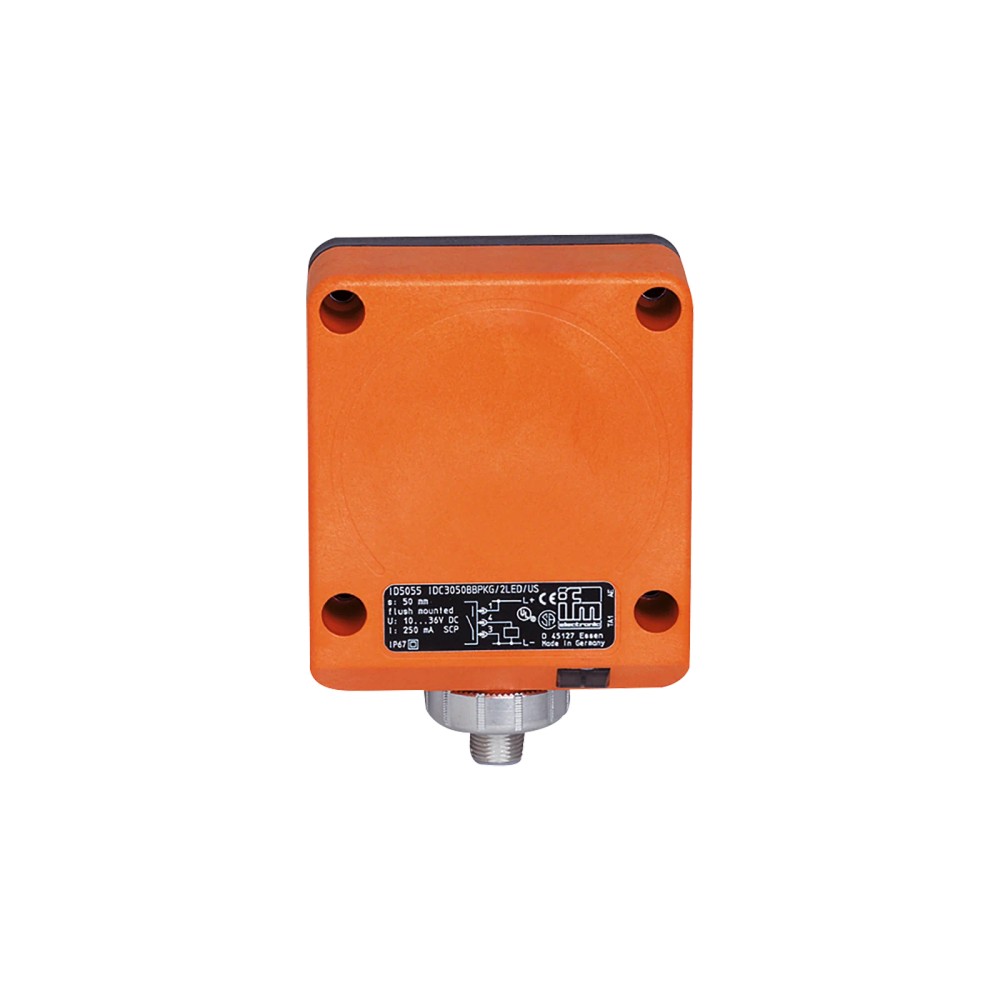

Imagem meramente ilustrativa

R$ 1.685,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5055
EAN: 4021179081795
NCM do produto: 85365090

Destaques do Produto Alcance nominal 50 mm...mais

Fechar menu

Saiba mais sobre: "ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12 IP67"

Destaques do Produto

Alcance nominal

50 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...36 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Embutida

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5055, 50 mm, PNP, normalmente aberto, M12, IP67

O IFM ID5055 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de detecção de 50 mm, saída PNP normalmente aberta e conexão elétrica M12. Opera com alimentação de 10 a 36 V DC e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo retangular
Alcance de detecção	50 mm
Distância de trabalho	0...40,5 mm, instalado embutido em aço ST37
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Frequência de comutação DC	70 Hz
Temperatura ambiente	-25...70 °C
Dimensões e peso	92 x 80 x 40 mm; 420,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, quando o sistema requer saída PNP normalmente aberta e alimentação de 10...36 V DC.
Instalações que atendam à montagem embutida e à distância de trabalho especificada de 0...40,5 mm em aço ST37.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do controle exigir saída NPN ou normalmente fechada; a ficha especifica saída PNP normalmente aberta.
Não selecione para alimentação fora de 10...36 V DC ou quando a aplicação exigir frequência de comutação superior a 70 Hz.
Não use a distância nominal de 50 mm como distância de trabalho garantida em aço ST37: a ficha informa 0...40,5 mm para essa condição de montagem.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em ambientes industriais e sistemas de automação industrial.
Possibilidade de uso: detecção de posição ou presença de componentes metálicos em uma máquina, desde que o alvo, a distância de trabalho, a frequência de comutação e a interface elétrica atendam aos requisitos do projeto. Essa possibilidade deve ser validada na instalação; a ficha não especifica uma máquina ou processo particular.
Para a referência de aço ST37 com montagem embutida, considere a distância de trabalho de 0...40,5 mm informada pelo fabricante; não dimensione essa condição usando apenas o alcance nominal de 50 mm.
A ficha informa temperatura ambiente de -25...70 °C e grau de proteção IP67; avalie também as condições de instalação e os requisitos completos do equipamento.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5055, 50 mm, PNP, normalmente aberto, M12, IP67, verifique estes pontos:

Escolha o ID5055

Quando a aplicação requer sensor indutivo retangular, montagem embutida, saída PNP normalmente aberta, conexão M12 e detecção dentro da distância de trabalho informada para aço ST37.

Avalie outra especificação

Procure uma versão diferente se o circuito exigir lógica NPN ou normalmente fechada, alimentação fora da faixa indicada ou frequência de comutação acima de 70 Hz. Confirme os requisitos do alvo e da instalação no datasheet antes de dimensionar a distância.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo	ID5055	Identificação do modelo IFM.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Formato do invólucro	Retangular	Formato informado para o sensor.

Detecção e montagem
Alcance de detecção	50 mm	Valor nominal indicado na ficha.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Distância de trabalho	0...40,5 mm	Referência informada para instalação embutida em aço ST37.
Histerese	3...20 % de Sr	Faixa especificada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-15...15 % de Sr	Faixa informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,85; latão: 0,48; alumínio: 0,46; cobre: 0,38	Valores de correção por material indicados na ficha; considerar ao avaliar o alcance.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação indicada.
Consumo de corrente	15 mA (24 V)	Valor de consumo informado para 24 V.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada na ficha.

Saídas
Função elétrica	PNP	Tipo de saída informado.
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Número de fios	3 fios	Informação do anúncio; consulte o esquema do fabricante para ligação.
Frequência de comutação DC	70 Hz	Frequência máxima indicada na ficha.
Corrente máxima constante da saída de comutação DC	250 mA	Limite informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Descrição da interface física elétrica.
Conexão do anúncio	M12	Tipo de conexão apresentado nos dados básicos.
Material incluído	1 conector vedado	Item informado como incluído na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente indicada.
Grau de proteção	IP67	Grau de proteção declarado na ficha.
Certificado UL	Ta 0...40 °C; Enclosure Type 1; arquivo UL E174191	Condições e identificação UL informadas; não substituem a faixa de temperatura ambiente do produto.

Dados mecânicos
Dimensões	92 x 80 x 40 mm	Dimensões do invólucro informadas.
Peso	420,5 g	Peso indicado no dataset do produto.
Materiais	PPE; zinco moldado sob pressão niquelado	Materiais do produto conforme ficha.
Tipo de montagem	Montagem segundo as normas DIN (TH35 (EN 60715))	Informação de montagem também presente na ficha; confirme a configuração física no desenho dimensional.

Displays e elementos de operação
Indicação de status de chaveamento	1 x LED, amarelo	Indicador de estado informado na ficha.
Indicação de operação	1 x LED, verde	Indicador de operação informado na ficha.

Dados de confiabilidade e fornecimento
MTTF	1588 anos	Valor declarado no dataset; não representa duração garantida de serviço.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado no dataset.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; a saída informada é discreta PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Saída PNP normalmente aberta; alimentação de 10...36 V DC. A compatibilidade elétrica depende de a entrada do dispositivo conectado aceitar saída PNP e da alimentação estar dentro dessa faixa.

Processo Não há conexão de processo especificada; trata-se de sensor de proximidade indutivo retangular, com montagem embutida. Dimensões do invólucro: 92 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação DC de 10...36 V	✓	Corresponde à função de saída e à faixa de tensão informadas na ficha.
Entrada que exige sinal NPN ou normalmente fechado	✗	A saída especificada para o ID5055 é PNP normalmente aberta.
Detecção de alvo de aço ST37 dentro da distância de trabalho indicada, com instalação embutida	✓	A ficha informa distância de trabalho de 0...40,5 mm para essa referência de instalação e material.
Aplicação que requer frequência de comutação maior que 70 Hz	✗	A frequência de comutação DC indicada é 70 Hz.
Instalação em ambiente dentro de -25...70 °C e que exige grau de proteção IP67	✓	A faixa de temperatura ambiente e o grau de proteção constam na ficha do produto.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5055, 50 mm, PNP, normalmente aberto, M12, IP67

Confirme que o modelo recebido é ID5055 e que a aplicação requer saída PNP normalmente aberta.
Verifique se a alimentação DC disponível está dentro da faixa de 10...36 V e se a entrada conectada aceita saída PNP.
Planeje a montagem embutida e consulte o desenho dimensional para conferir espaço e orientação mecânica.
Considere o material do alvo e os fatores de correção indicados na ficha ao definir a distância de detecção.
Conecte o sensor pela interface M12 conforme o esquema elétrico do datasheet; não deduza a atribuição dos pinos apenas pelo número de contatos.
Após energizar, confira os indicadores LED de operação e de chaveamento e valide a resposta do sinal no dispositivo conectado.

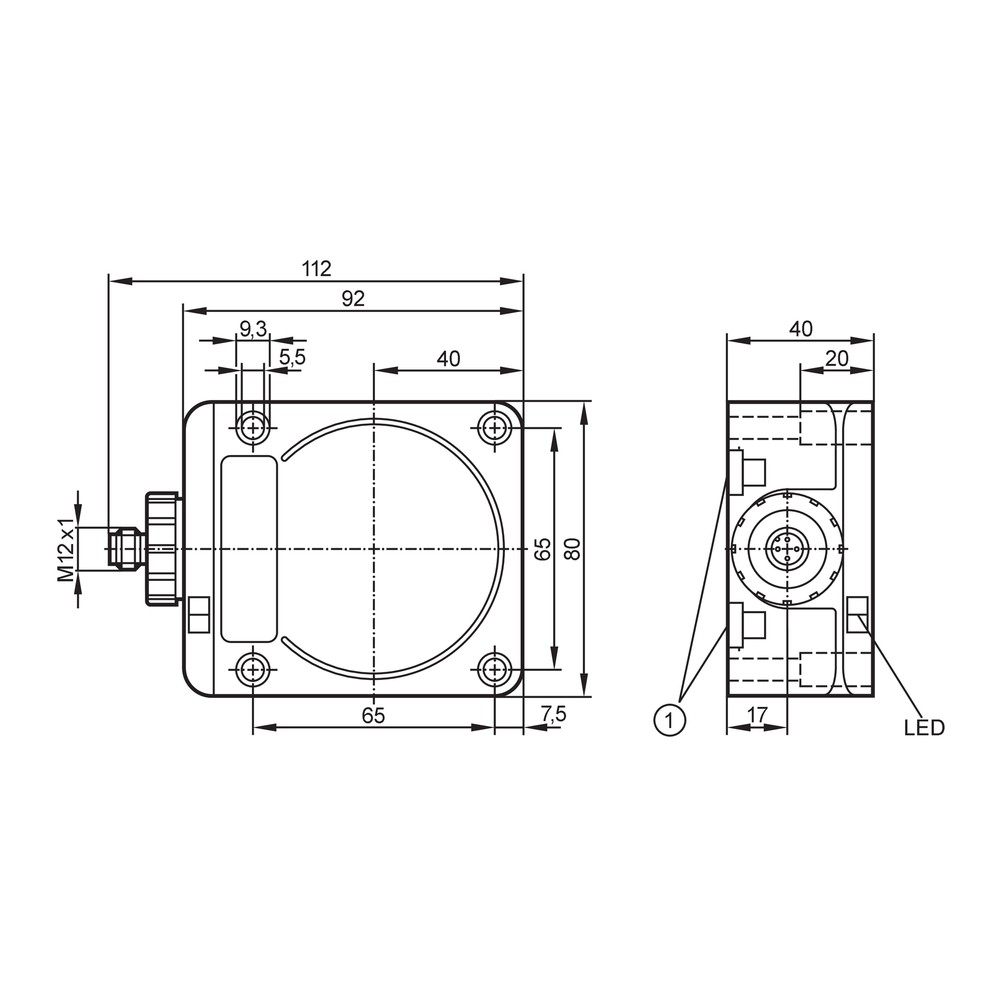

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 conector vedado, informado como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, alvo além da distância de trabalho aplicável ou incompatibilidade entre a saída PNP e a entrada conectada.	Meça a alimentação nos terminais conforme o datasheet, verifique o LED de operação e compare a posição do alvo com a distância de trabalho adequada ao material e à montagem.
A entrada do controlador permanece inativa apesar de o sensor estar energizado.	A entrada pode exigir lógica diferente de PNP normalmente aberta, ou a ligação pode não corresponder ao esquema do fabricante.	Confirme o tipo de entrada do controlador e compare a ligação, os pinos M12 e a lógica de saída com o diagrama elétrico do datasheet.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo diferente da referência de aço ST37 ou instalação fora da condição de montagem usada para especificar a distância de trabalho.	Identifique o material do alvo, aplique o fator de correção da ficha e confira a montagem; para aço ST37 embutido, compare com a faixa de 0...40,5 mm.
O funcionamento é intermitente em uma aplicação com comutações rápidas.	A frequência requerida pode exceder os 70 Hz especificados ou o circuito pode ultrapassar os limites da saída.	Meça a frequência de eventos e confira corrente de carga e queda de tensão da saída em relação aos limites declarados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID5055 em português (Datasheet) Desenho em escala do ID5055 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5055 e para que serve?

É um sensor indutivo retangular destinado a aplicações industriais e de automação. Detecta objetos por proximidade indutiva e fornece saída PNP normalmente aberta.

Qual é a conexão elétrica e que tipo de sinal ele fornece?

A conexão especificada é 1 x M12, codificação A, com 4 contatos. A saída é PNP normalmente aberta; confirme o pinout e a ligação no datasheet.

O que acompanha o produto?

A ficha lista 1 conector vedado como material incluído e informa embalagem de 1 peça.

Posso usar o ID5055 com uma entrada que exige saída NPN?

Não, a saída especificada para este modelo é PNP normalmente aberta. Para uma entrada NPN, selecione um sensor com saída compatível com o circuito.

Ele é adequado para uma aplicação que exige comutação acima de 70 Hz?

A ficha especifica frequência de comutação DC de 70 Hz. Uma aplicação que exija frequência superior não atende a esse limite informado.

O sensor está energizado, mas não detecta o alvo; o que devo verificar antes de trocar?

Verifique a alimentação, a distância em relação ao alvo e se o material exige correção do alcance. Confira também o LED de operação e a instalação embutida prevista.

O controlador não reconhece o sinal do sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do controlador, ou ligação incorreta. Compare a configuração da entrada e a conexão com o datasheet.

Devo comprar o ID5055 ou um sensor de outra versão?

Escolha o ID5055 quando o circuito requer PNP normalmente aberta, alimentação de 10...36 V DC e frequência de até 70 Hz. Se precisar de NPN, normalmente fechada ou de outras condições elétricas, procure uma versão com os requisitos correspondentes.

Como instalar e conferir a ligação do M12?

Use o desenho dimensional para planejar a montagem e o datasheet para a ligação elétrica; não deduza a função dos pinos pela quantidade de contatos. Depois de energizar, confira os LEDs e valide o sinal na entrada conectada.

É necessário considerar o material do alvo na seleção?

Sim. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Use esses valores para avaliar o alcance na aplicação e consulte o datasheet para as condições completas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detecção indutiva de objetos; o ID5055 é indicado para aplicações industriais e de automação.

PNP

Tipo de saída eletrônica indicado para a interface de sinal do sensor; deve corresponder à entrada do dispositivo conectado.

Normalmente aberta

Configuração de saída especificada como normalmente aberta na ficha do produto.

Alcance de detecção

Valor nominal de detecção informado pelo fabricante; a distância de trabalho também depende da condição de instalação e do material de referência.

IP67

Grau de proteção declarado para o invólucro do produto; consulte a documentação do fabricante para os critérios e condições de ensaio.
