Sensor Indutivo IFM ID5055

Pré-visualizar: ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12

ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12

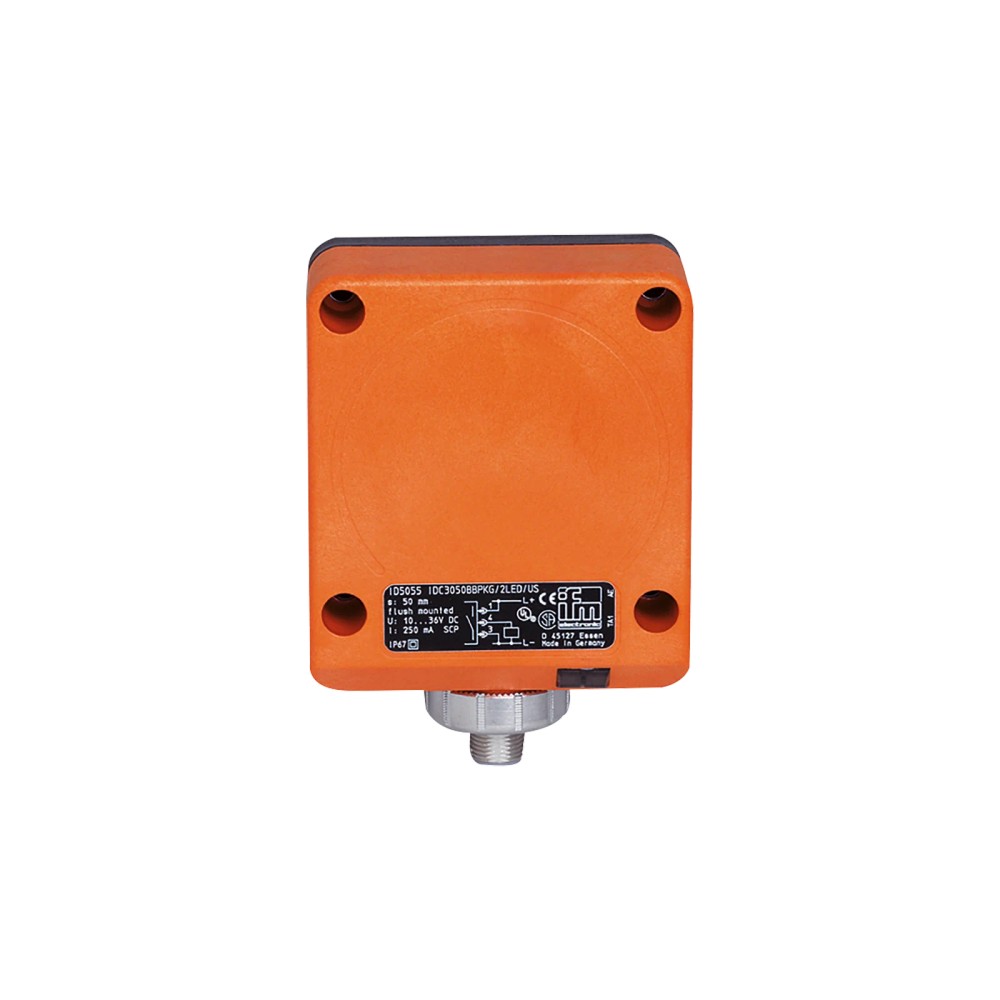

Imagem meramente ilustrativa

R$ 1.685,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5055
EAN: 4021179081795
NCM do produto: 85365090

Destaques do Produto Alcance nominal 50 mm...mais

Fechar menu

Saiba mais sobre: "ID5055 IFM - Sensor Indutivo IFM Automação Industrial 50mm PNP M12"

Destaques do Produto

Alcance nominal

50 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Embutido

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5055, retangular, 50 mm, PNP, normalmente aberto, conexão M12

O IFM ID5055 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de detecção de 50 mm, saída PNP normalmente aberta e conexão elétrica M12. Opera em 10...36 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	50 mm
Montagem	Embutido
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10...36 V DC
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Frequência de comutação	70 Hz
Dimensões	92 x 80 x 40 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance e as condições de montagem especificados.
Sistemas de controle com entrada compatível com saída PNP normalmente aberta e alimentação DC dentro de 10...36 V.
Instalações que utilizem conexão M12 codificação A e que atendam às dimensões do invólucro.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do sistema exigir saída NPN ou normalmente fechada; o ID5055 está especificado como PNP normalmente aberto.
Não utilize fora da faixa de alimentação de 10...36 V DC ou da temperatura ambiente de -25...70 °C.
Não considere 50 mm como distância garantida para qualquer metal: a distância de trabalho informada é de 0...40,5 mm quando instalado embutido em aço ST37.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e de automação industrial com detecção indutiva.
Aplicação condicionada: detecção de aço ST37 com montagem embutida, respeitando a distância de trabalho especificada de 0...40,5 mm.
Possibilidade a validar: detecção de aço inoxidável, latão, alumínio ou cobre; a ficha informa fatores de correção, portanto a distância efetiva deve ser dimensionada conforme o material e as condições de instalação.
A operação deve permanecer dentro da faixa ambiente de -25...70 °C, com alimentação DC de 10...36 V e circuito compatível com a saída PNP normalmente aberta. IP 67 não elimina a necessidade de verificar as condições específicas de instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5055, retangular, 50 mm, PNP, normalmente aberto, conexão M12, verifique estes pontos:

Escolha o ID5055 quando

A aplicação exigir sensor indutivo retangular, montagem embutida, detecção nominal de 50 mm, saída PNP normalmente aberta e alimentação DC de 10...36 V.

Verifique outra configuração quando

O circuito de controle exigir polaridade ou função de saída diferente, a conexão elétrica não aceitar M12 codificação A com 4 contatos ou as dimensões e condições ambientais não forem compatíveis. Confirme a distância de trabalho em função do material do alvo e da montagem antes de dimensionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM ID5055	Modelo indicado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Uso descrito na ficha do produto.
Formato do invólucro	Retangular	Forma física informada pelo fabricante.
Tipo de montagem	Embutido; montagem segundo as normas DIN (TH35, EN 60715)	A ficha informa montagem embutida e também montagem segundo TH35; confirme a configuração mecânica aplicável no datasheet.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa especificada de alimentação.
Consumo de corrente	15 mA (24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional indicado na ficha.
Frequência de comutação DC	70 Hz	Frequência de comutação especificada.
Corrente constante máxima da saída DC	250 mA	Limite máximo declarado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima informada para a saída de comutação.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito indicada pelo fabricante.

Detecção e desvios
Alcance de detecção	50 mm	Valor nominal informado para detecção.
Distância de trabalho	0...40,5 mm	Valor indicado para montagem embutida em aço ST37.
Histerese	3...20 % de Sr	Faixa de histerese expressa como percentual de Sr.
Variação no ponto de comutação	-15...15 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,85; latão: 0,48; alumínio: 0,46; cobre: 0,38	Fatores declarados por material; afetam a distância de detecção em relação à referência.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conexão indicado na ficha técnica.
Material incluído	1 conector vedado	Acessório listado como incluído.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente indicada.
Grau de proteção	IP 67	Grau de proteção declarado para o invólucro.
EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; arquivo UL E174191	Dados UL conforme informação disponível na ficha.

Dados mecânicos
Dimensões	92 x 80 x 40 mm	Dimensões do invólucro.
Materiais	PPE; zinco moldado sob pressão niquelado	Materiais informados para o produto.
Peso	420,5 g	Peso informado no conjunto de dados do produto.

Displays e elementos de operação
Indicadores LED	Status de chaveamento: 1 LED amarelo; em operação: 1 LED verde	Indicação visual de estado e operação descrita na ficha.

Dados de confiabilidade
MTTF	1588 anos	Valor MTTF informado na ficha; não representa prazo de garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Saída discreta de comutação PNP normalmente aberta; não há protocolo de comunicação informado.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10...36 V DC. Saída de comutação PNP normalmente aberta; corrente constante máxima da saída de 250 mA. Verifique a atribuição dos contatos no datasheet antes de ligar.

Processo Não possui conexão de processo informada; é um sensor de proximidade indutivo para montagem embutida. Invólucro retangular de 92 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com saída discreta PNP normalmente aberta e alimentação DC dentro da faixa especificada	✓	A saída é PNP normalmente aberta e a tensão de operação é 10...36 V DC; confirme os requisitos elétricos da entrada e a pinagem no datasheet.
Sistema que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Alvo de aço ST37 com sensor embutido, dentro da distância de trabalho declarada	✓	A distância de trabalho informada nessa condição é 0...40,5 mm; o alcance nominal de 50 mm não deve ser interpretado como distância garantida para essa montagem.
Instalação com alimentação fora de 10...36 V DC	✗	A tensão de operação indicada é 10...36 V DC.
Aplicação com conexão M12 codificação A e requisitos de até 4 contatos	✓	A conexão elétrica especificada é 1 x M12, codificação A, com 4 contatos; valide o encaixe e a pinagem do cabo ou conector utilizado.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5055, retangular, 50 mm, PNP, normalmente aberto, conexão M12

Confirme no datasheet a aplicação, a distância de detecção necessária e o material do alvo; considere os fatores de correção indicados.
Verifique o espaço disponível para o invólucro de 92 x 80 x 40 mm e a forma de montagem aplicável à instalação.
Fixe o sensor conforme o desenho dimensional e as instruções do fabricante, sem presumir folgas ou torque não especificados na ficha.
Confirme que a alimentação DC está entre 10...36 V e que a entrada de controle aceita saída PNP normalmente aberta.
Utilize conexão M12 codificação A compatível e confira a pinagem no datasheet antes de energizar; não deduza a função dos contatos apenas pela contagem de pinos.
Após a ligação, confirme os indicadores LED e valide a comutação com o alvo na posição de operação prevista.

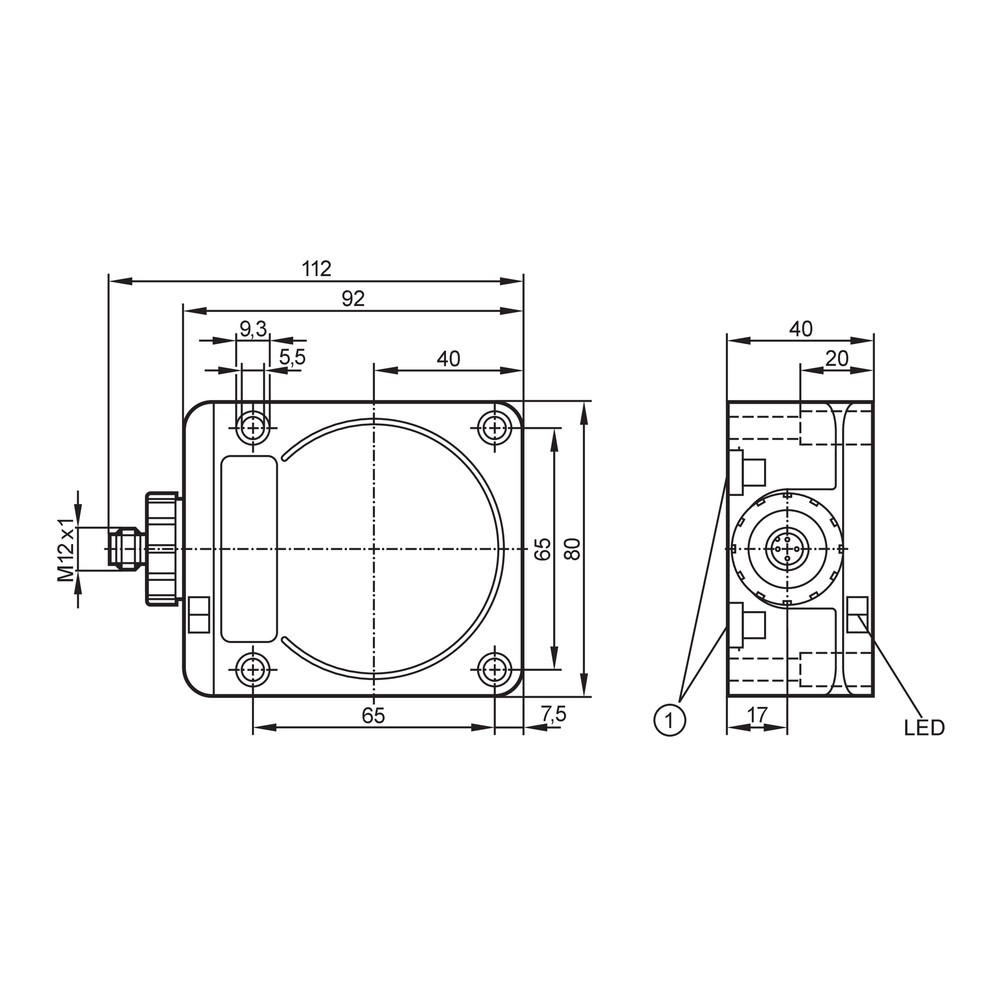

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 conector vedado, listado como material incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou alvo além da distância de trabalho aplicável.	Meça a alimentação no sensor, confira conexão e pinagem no datasheet e teste o alvo dentro da distância de trabalho adequada ao material e à montagem.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou erro de ligação elétrica.	Confirme o tipo de entrada do controlador, verifique a pinagem M12 no datasheet e observe o LED amarelo de status de comutação.
Comutação instável ou ponto de detecção diferente do esperado.	Distância ou material do alvo diferente da condição de referência; a ficha especifica fatores de correção e variação do ponto de comutação.	Verifique material, posição, instalação embutida e distância; compare com a distância de trabalho e os fatores de correção declarados.
O sensor deixa de operar ou apresenta comportamento irregular após a instalação.	Condição ambiental, alimentação ou circuito de saída fora dos limites especificados, ou curto-circuito/sobrecarga na saída.	Confira temperatura ambiente, tensão de alimentação e corrente de carga em relação aos limites da ficha; inspecione a ligação e observe os LEDs de operação e comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID5055 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5055 e para quem ele serve?

É um sensor indutivo para aplicações industriais e de automação que precisam detectar objetos metálicos. A saída é PNP normalmente aberta, para sistemas com alimentação DC dentro da faixa especificada.

Qual é a conexão elétrica e quantos contatos ela tem?

A conexão é M12, codificação A, com 4 contatos. Confira a atribuição de cada contato no datasheet antes da ligação.

O sensor acompanha algum acessório?

A ficha lista 1 conector vedado como material incluído. Não há indicação de outros acessórios incluídos.

Ele serve para uma entrada que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN, selecione uma versão cuja saída corresponda ao circuito de controle.

Posso usar o sensor fora de 10...36 V DC ou de -25...70 °C?

Essas condições ficam fora dos limites informados na ficha. A operação especificada é de 10...36 V DC e temperatura ambiente de -25...70 °C.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a pinagem e se o alvo está dentro da distância de trabalho aplicável ao material e à montagem. Observe também os LEDs de operação e de status de comutação.

A saída comuta, mas o CLP não reconhece o sinal. Qual pode ser a causa?

Uma causa provável é a incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do CLP, ou uma ligação incorreta. Confirme a configuração elétrica da entrada e a pinagem M12 no datasheet.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o ID5055 quando forem necessários invólucro retangular, montagem embutida, saída PNP normalmente aberta e alcance nominal de 50 mm. Se o circuito exigir outra função ou tipo de saída, procure uma versão compatível.

Como verifico se a distância de detecção é suficiente para o meu alvo?

Use a distância de trabalho informada para a condição de montagem e considere o fator de correção do material. Para aço ST37 instalado embutido, a ficha indica 0...40,5 mm; valide outras condições no datasheet.

Há instruções de pinagem e desenho para a instalação?

Sim, o datasheet e o desenho em escala estão disponíveis nos documentos técnicos listados. Consulte a pinagem no datasheet e use o desenho para conferir as dimensões e a disposição mecânica.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; neste produto, a ficha especifica aplicação industrial.

Alcance de detecção

Distância nominal informada para a detecção; a distância efetiva depende das condições declaradas de alvo e montagem.

Saída PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle.

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa aqui como percentual de Sr.

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; não substitui a verificação das condições específicas de instalação.
