Sensor Indutivo IFM ID5046 - PNP 20-60mm M12

Pré-visualizar: ID5046 IFM - Sensor Indutivo IFM Automação Industrial PNP 20-60mm M12

ID5046 IFM - Sensor Indutivo IFM Automação Industrial PNP 20-60mm M12

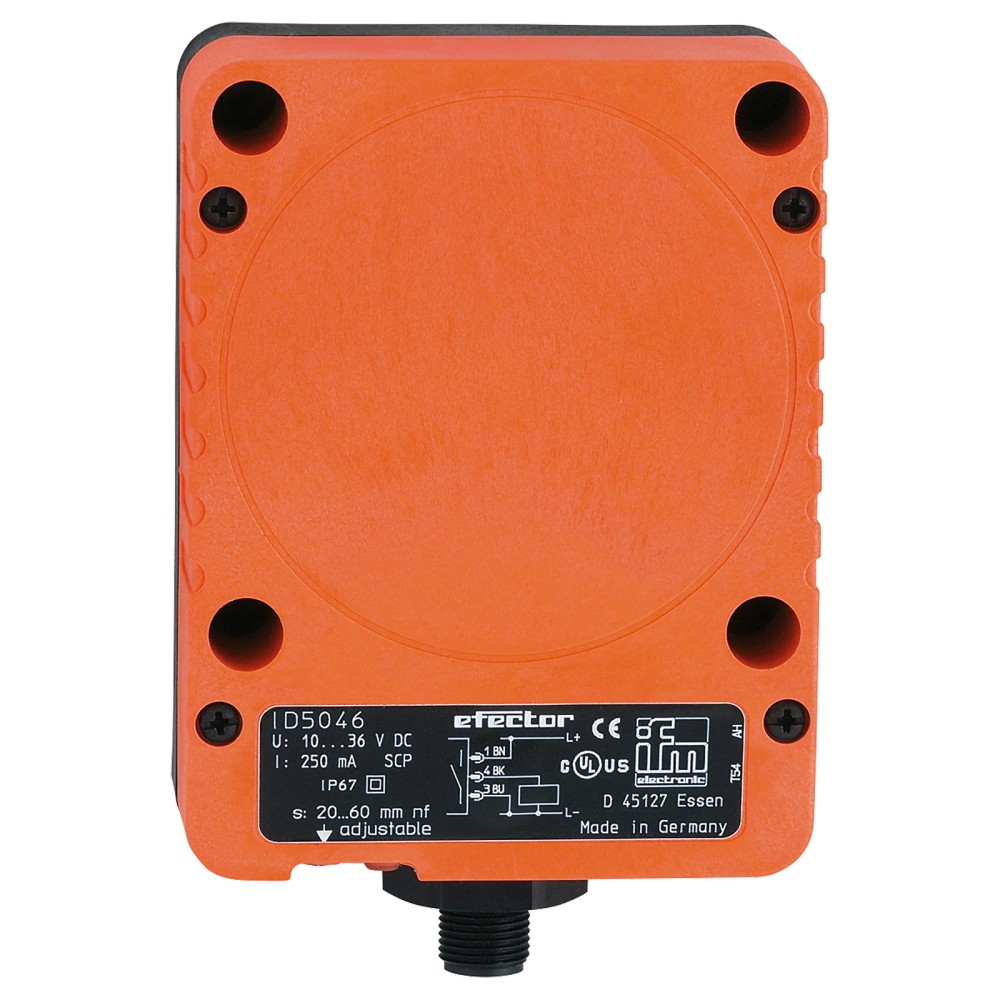

Imagem meramente ilustrativa

R$ 2.731,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5046
EAN: 4021179081702
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "ID5046 IFM - Sensor Indutivo IFM Automação Industrial PNP 20-60mm M12"

Destaques do Produto

Tipo de saída

PNP

Distância de comutação ajustável

20...60 mm; configuração de fábrica de 60 mm

Montagem

Não embutida

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10...36 V DC

Frequência de comutação

100 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio informa venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

O anúncio informa faturamento diretamente pelo fornecedor.

Logística do fabricante

O anúncio informa gestão de estoque e despacho pela IFM, conforme disponibilidade.

Compra simplificada

O anúncio informa compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5046 PNP, não embutido, alcance de detecção de 20 a 60 mm, conexão M12

O IFM ID5046 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP de três fios, distância de comutação ajustável de 20 a 60 mm e conexão elétrica M12. O invólucro tem grau de proteção IP 67, e a frequência de comutação é de 100 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo retangular
Modelo	ID5046
Saída	PNP; abertura/fechamento selecionável
Alcance de detecção	20...60 mm; montagem não embutida
Tensão de operação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação DC	100 Hz
Dimensões / peso	105 x 80 x 40 mm / 440,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando a distância de comutação e as condições ambientais especificadas.
Sistemas de controle com entrada compatível com saída PNP e alimentação DC dentro da faixa de operação do sensor.
Instalações que utilizem conexão elétrica M12, codificação A, com 4 contatos e montagem não embutida.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir saída NPN: a ficha identifica a saída deste modelo como PNP.
Não selecione quando o requisito exceder a faixa de detecção de 20...60 mm ou a frequência de comutação DC de 100 Hz.
Não use fora da temperatura ambiente especificada de -25...80 °C ou sem validar a compatibilidade elétrica do circuito de entrada.

APLICAÇÕES E USO

Uso informado na ficha: aplicações industriais e automação industrial para detecção indutiva. Dimensione a instalação para a faixa de detecção especificada e a montagem não embutida.
Possibilidade de uso: detecção de posição ou presença de objetos metálicos em máquinas e sistemas de automação, desde que o material, a distância, a frequência de comutação e a entrada PNP sejam compatíveis. Essa aplicação é uma inferência baseada no tipo de sensor; valide no projeto.
A temperatura ambiente especificada é de -25...80 °C. Para uso segundo a certificação UL, a ficha informa 0...40 °C.
A distância efetiva pode variar conforme o material detectado; consulte os fatores de correção listados na ficha. Não presuma o mesmo alcance para todos os metais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5046 PNP, não embutido, alcance de detecção de 20 a 60 mm, conexão M12, verifique estes pontos:

Escolha o ID5046 quando

A aplicação exigir um sensor indutivo não embutido com distância de comutação ajustável até 60 mm, saída PNP e alimentação de 10...36 V DC. Verifique também a frequência de comutação necessária e a conexão M12.

Avalie outro modelo quando

O sistema exigir saída NPN, outro tipo de sensor, alcance superior ao especificado, frequência acima de 100 Hz ou condições ambientais fora da faixa declarada. A ficha não identifica um modelo alternativo; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro do produto.
Formato do invólucro	Retangular	Forma construtiva informada.
Tipo de montagem	Não embutido	Condição de montagem declarada; considerar no projeto mecânico.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 15 mA	Valor informado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim; por impulso	Versão da proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Classe de proteção	II	Classificação informada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente declarado para a saída.

Saídas e funções
Função elétrica	PNP	Tipo de saída de comutação indicado.
Função de saída	Abertura / fechamento, selecionável	Função selecionável conforme os dados do produto.
Número de fios	3 fios	Informação do anúncio; verificar a ligação conforme o esquema oficial.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para comutação DC.

Faixa de detecção e desvios
Alcance de detecção	20...60 mm	Faixa informada no anúncio para montagem não embutida.
Distância real de comutação Sr	60 ± 10 % mm	Valor declarado na ficha do produto.
Distância de trabalho	0...48,6 mm	Faixa de trabalho informada pelo fabricante.
Distância de comutação ajustável	Sim	A ficha indica ajuste da distância de comutação.
Configuração de fábrica da distância de comutação	60 mm	Ajuste de fábrica informado.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio informado em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores declarados por material; influenciam a distância efetiva de detecção.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e configuração do conector declarados. Confirmar pinagem no documento do fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de operação ambiental declarada.
Temperatura ambiente conforme certificado UL	0...40 °C	Faixa informada especificamente para o certificado UL.
Grau de proteção	IP 67	Grau de proteção declarado; não substitui a verificação das condições de instalação e vedação.
EMC	EN 61000-4-2 ESD: CD / 8 kV AD; EN 61000-4-3 HF irradiado: 3 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-5 Surge: 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6 AF com fio: 3 V; EN 55011 classe B	Ensaios e classificação EMC informados na ficha.

Dados mecânicos
Dimensões	105 x 80 x 40 mm	Dimensões declaradas do produto.
Material do invólucro	PPE	Material informado na ficha.
Peso	440,5 g	Peso informado no conjunto de dados do produto.
Tipo de invólucro UL	Type 1	Classificação de invólucro indicada nos dados do produto.

Displays e elementos de operação
Indicador de estado	1 x LED amarelo para status de chaveamento	Indicação visual de estado declarada.
Ajuste	Distância de comutação ajustável	A ficha indica ajuste; consultar o datasheet para o procedimento.

Dados de confiabilidade e certificação
MTTF	1277 anos	Valor MTTF declarado no cadastro; não representa uma garantia de vida útil individual.
Número do arquivo UL	E174191	Identificador informado na ficha.
NCM	8536.50.90	Código fiscal informado no cadastro.

Acessórios e observações de ligação
Material incluído	1 chave de fenda	Acessório indicado na ficha.
Observação para função abertura	Conectar o pino 3 (azul) ao terminal 5 no aparelho	Instrução específica transcrita dos dados do produto; confirmar a ligação no diagrama oficial aplicável.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação digital; o produto é descrito com saída de comutação PNP.

• Compatível eletricamente apenas com entradas e circuitos cuja alimentação e lógica de entrada sejam adequadas à saída PNP e à faixa de operação indicada; confirmar o circuito do controlador.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Sensor de corrente DC, três fios conforme os dados básicos do anúncio; saída PNP. Alimentação de 10...36 V DC. A ficha não informa a atribuição completa dos pinos do conector.

Processo Não há conexão de processo especificada. Trata-se de sensor indutivo com montagem não embutida; dimensões do invólucro: 105 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação DC entre 10 e 36 V	✓	A ficha especifica saída PNP e tensão de operação de 10...36 V DC; confirme a lógica e a corrente admissível da entrada utilizada.
Sistema que exige saída NPN	✗	A ficha identifica a saída do ID5046 como PNP.
Aplicação de detecção indutiva com distância dentro de 20...60 mm e montagem não embutida	✓	Esses valores e o tipo de montagem constam na ficha do produto; a aplicação ainda deve respeitar as condições de instalação do fabricante.
Aplicação que exige frequência de comutação superior a 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.
Conexão física M12, codificação A, 4 contatos	✓	Essa é a conexão elétrica declarada. A compatibilidade mecânica do conector não garante, por si só, compatibilidade de pinagem ou elétrica.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5046 PNP, não embutido, alcance de detecção de 20 a 60 mm, conexão M12

Confirme no projeto que a aplicação requer sensor indutivo não embutido e que a distância de detecção necessária está dentro da faixa especificada.
Verifique a compatibilidade elétrica da entrada do controlador com saída PNP e alimentação DC de 10...36 V.
Confirme a compatibilidade mecânica do conector M12, codificação A, e consulte o datasheet para identificar a pinagem antes de energizar.
Posicione e fixe o sensor conforme o desenho dimensional e as instruções do fabricante, considerando o requisito de montagem não embutida.
Ajuste a distância de comutação conforme o procedimento indicado no datasheet; não exceda os limites especificados.
Energize o circuito e valide a comutação e o indicador LED amarelo na condição real de operação.

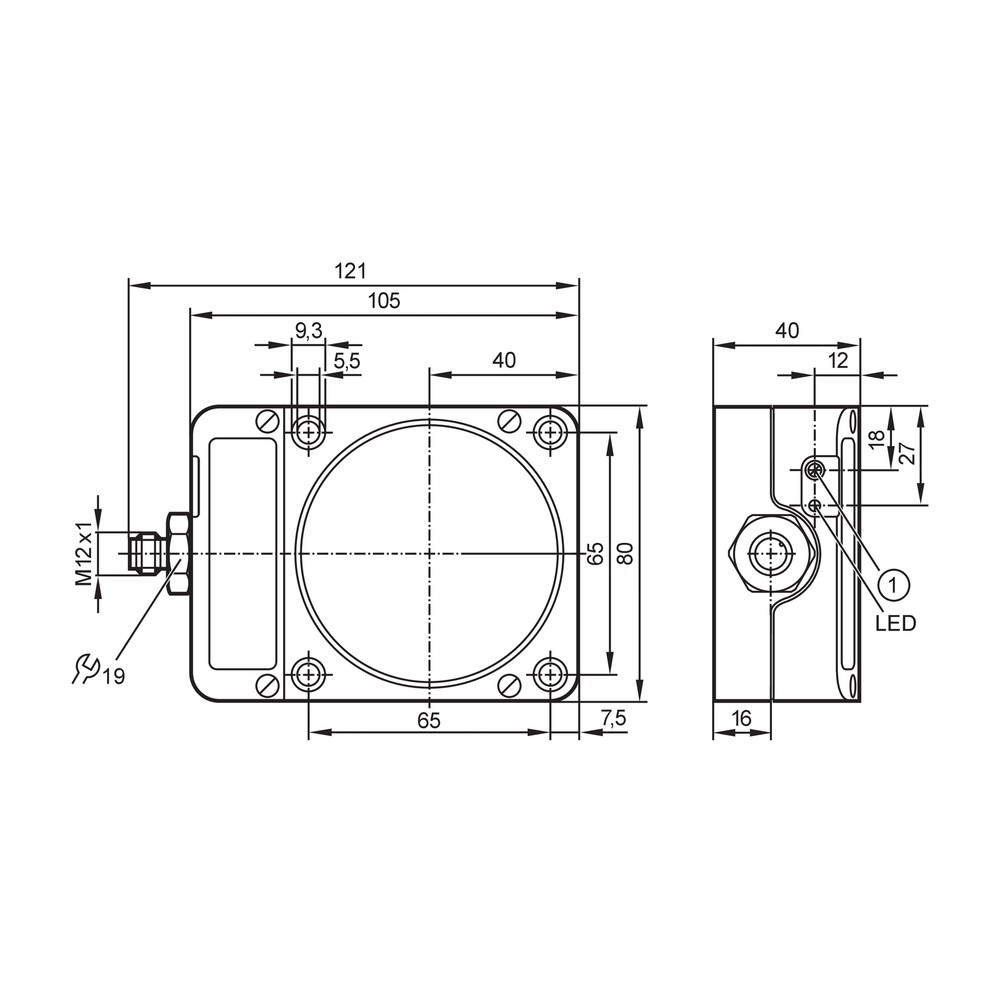

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incompatível com saída PNP, distância excessiva ou material com fator de correção menor que 1.	Meça a alimentação nos terminais, confirme a lógica da entrada e a pinagem no datasheet; verifique a distância e o material do alvo.
A entrada do controlador permanece desligada mesmo com o LED de estado indicando comutação.	Possível incompatibilidade entre a saída PNP e a entrada do controlador, ligação incorreta ou circuito de carga fora dos limites declarados.	Confirme se a entrada aceita PNP, revise o esquema de ligação e compare a corrente e a queda de tensão com os limites da ficha.
A distância de detecção observada é menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, montagem inadequada ou distância de trabalho considerada incorretamente.	Identifique o material, aplique o fator de correção correspondente e compare a instalação com a distância de trabalho e o desenho do fabricante.
A comutação é instável ou ocorre em um ponto diferente do esperado.	Ajuste de distância, variação do ponto de comutação, histerese ou condição de instalação do alvo.	Verifique o ajuste e repita o teste em condições constantes; consulte os valores de histerese e variação especificados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM ID5046 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5046 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Sua saída de comutação é PNP.

Com quais controladores e conectores posso usar este sensor?

Use com circuito DC cuja entrada seja compatível com saída PNP e alimentação dentro da faixa especificada. A conexão é M12, codificação A, com 4 contatos; confirme pinagem e compatibilidade elétrica no datasheet.

O que acompanha o produto?

A ficha lista uma chave de fenda como material incluído. Não há outros acessórios informados.

Este modelo serve para uma entrada NPN?

A ficha especifica saída PNP, portanto não é a versão indicada para uma entrada que exija sinal NPN. Verifique os requisitos do controlador antes da compra.

Posso usar o sensor para detectar qualquer material ou em qualquer distância?

Não. A ficha especifica detecção indutiva e informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; a distância efetiva depende do material e da instalação.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira a alimentação, a ligação PNP, a distância e o material do alvo. Também verifique se a entrada do controlador é compatível e se o ajuste está correto.

O LED acende, mas o CLP não reconhece o sinal. Qual pode ser a causa?

Uma causa provável é incompatibilidade da entrada com sinal PNP ou ligação incorreta. Compare o esquema do circuito com o datasheet e verifique os limites elétricos da saída e da entrada.

Como decido entre este sensor e outra versão?

Escolha o ID5046 quando forem necessários saída PNP, alimentação DC de 10...36 V, montagem não embutida e distância de comutação dentro da faixa especificada. Se o sistema exigir NPN ou parâmetros diferentes, procure uma versão cujas especificações atendam esses requisitos.

Como devo ajustar e instalar o sensor?

Faça a instalação conforme o desenho e ajuste a distância seguindo o procedimento do datasheet. Antes de energizar, confirme a pinagem do M12 e a compatibilidade da entrada.

A distância de detecção muda conforme o metal?

Sim. A ficha fornece fatores de correção específicos para diferentes materiais; use esses valores para avaliar o alcance efetivo e valide a detecção na aplicação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha o identifica como sensor indutivo.

PNP

Tipo de saída de comutação declarado para o sensor; deve corresponder à lógica da entrada conectada.

Distância real de comutação (Sr)

Parâmetro de distância de comutação informado pelo fabricante para o sensor.

Histerese

Faixa indicada entre os pontos de comutação conforme a especificação do sensor.

Grau de proteção IP

Classificação de proteção do invólucro declarada na ficha do produto.
