Sensor Indutivo IFM ID5005 - 60mm PNP Industrial

Pré-visualizar: ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP IP65

ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP IP65

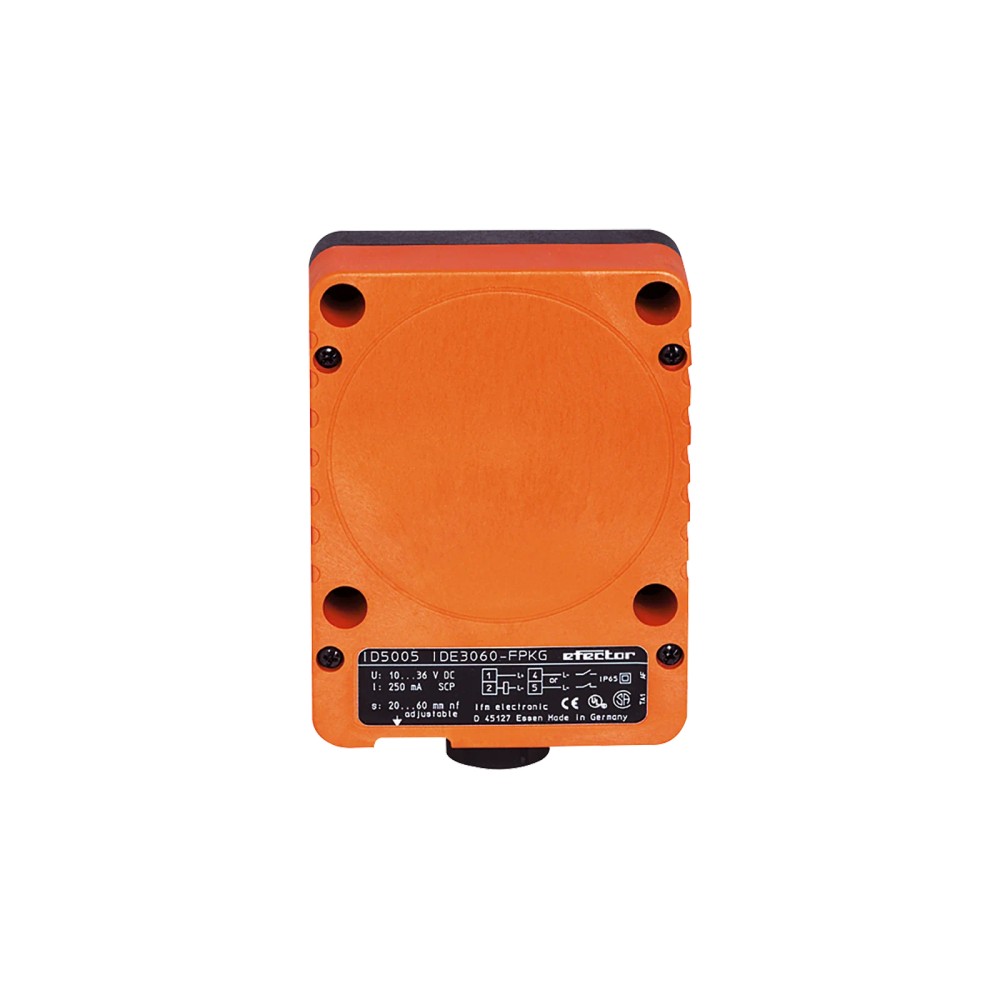

Imagem meramente ilustrativa

R$ 2.704,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5005
EAN: 4021179081283
NCM do produto: 85365090

Destaques do Produto Alcance nominal 60 mm...mais

Fechar menu

Saiba mais sobre: "ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP IP65"

Destaques do Produto

Alcance nominal

60 mm

Tipo de saída

PNP

Montagem

Não embutido

Alimentação

10...36 V DC

Conexão

Terminais até 2,5 mm²; prensa-cabo M20 x 1,5

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5005, retangular, não embutido, PNP, alcance de detecção de 60 mm, IP65

O IFM ID5005 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP com função de abertura ou fechamento selecionável e alcance de detecção nominal de 60 mm. Opera com alimentação de 10 a 36 V DC e tem grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ID5005
Tipo	Sensor indutivo retangular, montagem não embutida
Alcance de detecção	60 mm
Saída	PNP; abertura/fechamento selecionável
Alimentação	10...36 V DC
Grau de proteção	IP65
Frequência de comutação DC	100 Hz
Temperatura ambiente	-25...80 °C
Conexão elétrica	Terminais até 2,5 mm²; prensa-cabo M20 x 1,5; cabo Ø 7...13 mm
Dimensões do invólucro	105 x 80 x 40 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam sensor indutivo com saída PNP e distância nominal de detecção de 60 mm.
Instalações com alimentação DC dentro da faixa de 10...36 V e circuito compatível com saída PNP.
Montagem não embutida, respeitando as condições de instalação indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para entrada de controlador ou circuito que exija saída NPN: a ficha especifica saída PNP.
Não utilizar fora da faixa de alimentação de 10...36 V DC ou da temperatura ambiente de -25...80 °C.
Não presumir que a distância nominal de 60 mm será igual para todos os metais: a ficha informa fatores de correção por material.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção em processos industriais e sistemas de automação industrial. A instalação deve respeitar o tipo de montagem não embutida, a faixa ambiental especificada e os limites elétricos do circuito.
Possibilidade de aplicação: detecção de alvos metálicos em uma máquina ou sistema automatizado, desde que o material, a geometria e a distância efetiva sejam validados no projeto. A ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre; não presume distância idêntica entre materiais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5005, retangular, não embutido, PNP, alcance de detecção de 60 mm, IP65, verifique estes pontos:

Escolha o ID5005 quando

A aplicação exigir detecção indutiva, instalação não embutida, saída PNP e alcance nominal de 60 mm, com alimentação DC entre 10 e 36 V.

Avalie outro modelo ou tecnologia quando

O circuito de controle exigir saída NPN, a aplicação precisar de distância, alimentação ou temperatura fora dos limites informados, ou o alvo não for compatível com detecção indutiva. Confirme a aplicação e as condições de montagem no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
Modelo / referência	ID5005	Código do produto e part number informados no anúncio.
GTIN	4021179081283	Identificador comercial informado na ficha.

Detecção e montagem
Alcance de detecção nominal	60 mm	Configuração de fábrica informada; a ficha também especifica distância real de comutação de 60 ± 10% mm.
Distância de trabalho	0...48,6 mm	Faixa de distância de trabalho informada na ficha.
Distância real de comutação Sr	60 ± 10% mm	Valor e tolerância informados pelo fabricante.
Distância de comutação ajustável	Sim	A ficha informa ajuste; configuração de fábrica de 60 mm.
Montagem	Não embutido	Tipo de montagem informado; considerar esta característica no projeto mecânico.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Valores informados para correção conforme o material do alvo.
Histerese	1...15 % de Sr	Faixa indicada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa informada em relação a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação informada pelo fabricante.
Consumo de corrente	15 mA (24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso especificado na ficha do produto.

Saída de comutação
Função elétrica	PNP	Tipo de saída informado; verificar compatibilidade com a entrada do equipamento conectado.
Função de saída	Abertura / fechamento, selecionável	A ficha informa seleção da função de saída.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo constante informado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Proteção contra curto-circuitos	Sim	Proteção informada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada na ficha.

Conexão elétrica
Terminais	Até 2,5 mm²	Seção de condutor indicada na ficha.
Prensa-cabo	M20 x 1,5	Especificação de conexão elétrica informada.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa de diâmetro informada para o revestimento do cabo.

Condições ambientais e proteção
Grau de proteção	IP65	Grau de proteção informado para o invólucro; não inferir proteção acima deste nível.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura UL Ta	0...40 °C	Faixa indicada no campo de certificação UL Ta.
EMC	EN 61000-4-2 ESD: CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-5 Surge: 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Níveis e referências EMC transcritos da ficha do produto.

Dados mecânicos
Formato do invólucro	Retangular	Formato especificado no cadastro.
Material do invólucro	PPE	Material informado na ficha.
Dimensões	105 x 80 x 40 mm	Dimensões informadas para o produto.
Peso	434 g	Peso informado no conjunto de atributos do produto.

Indicação e acessórios incluídos
Indicador de status de chaveamento	1 x LED amarelo	Indicação visual informada na ficha.
Material incluído	1 chave de fenda	Acessório indicado como incluído no cadastro.

Dados de confiabilidade e conformidade
MTTF	1277 anos	Valor MTTF informado no conjunto de atributos; não representa garantia nem vida útil assegurada.
Número do arquivo UL	E174191	Número de arquivo UL informado na ficha.
NCM	8536.50.90	Código informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; não é informado suporte a IO-Link ou a outro protocolo.

Conexões

Elétrica Saída de comutação PNP, alimentação de 10...36 V DC e conexão por terminais de até 2,5 mm². A ficha informa prensa-cabo M20 x 1,5 e revestimento de cabo Ø 7...13 mm. Confirmar a ligação e a seleção da função abertura/fechamento no datasheet antes da energização.

Processo Não há conexão de processo especificada; trata-se de sensor indutivo com invólucro retangular. As dimensões do invólucro são 105 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP e alimentação DC dentro da faixa especificada	✓	A ficha informa saída PNP e tensão de operação de 10...36 V DC; verificar também os limites elétricos da entrada conectada.
Entrada que exige sinal NPN	✗	A saída especificada para o ID5005 é PNP.
Alvo metálico instalado para detecção indutiva	✓	É um sensor indutivo; a distância efetiva depende do material. A ficha lista fatores de correção: aço 1, aço inoxidável 0,7, latão 0,4, alumínio 0,3 e cobre 0,2.
Aplicação que dependa de protocolo de comunicação digital	✗	A ficha não especifica protocolo de comunicação. Não se deve presumir compatibilidade com IO-Link ou outra rede.
Instalação em ambiente fora de -25...80 °C ou com proteção superior à indicada	✗	A faixa de temperatura ambiente informada é -25...80 °C e o grau de proteção do invólucro é IP65.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5005, retangular, não embutido, PNP, alcance de detecção de 60 mm, IP65

Confirme no projeto que a aplicação requer sensor indutivo não embutido, saída PNP e alimentação DC compatível.
Verifique as dimensões do invólucro e o desenho dimensional para definir o espaço e a posição de montagem.
Posicione o sensor em relação ao alvo conforme as instruções do fabricante; considere o fator de correção correspondente ao material detectado.
Prepare a entrada elétrica usando terminais compatíveis com condutores de até 2,5 mm² e prensa-cabo M20 x 1,5 adequado ao cabo de Ø 7...13 mm.
Faça as ligações conforme o esquema do datasheet e confirme a seleção da função abertura/fechamento antes de energizar.
Energize dentro da faixa especificada e valide o chaveamento no circuito; observe o LED amarelo de status e confira a operação sob as condições reais da aplicação.

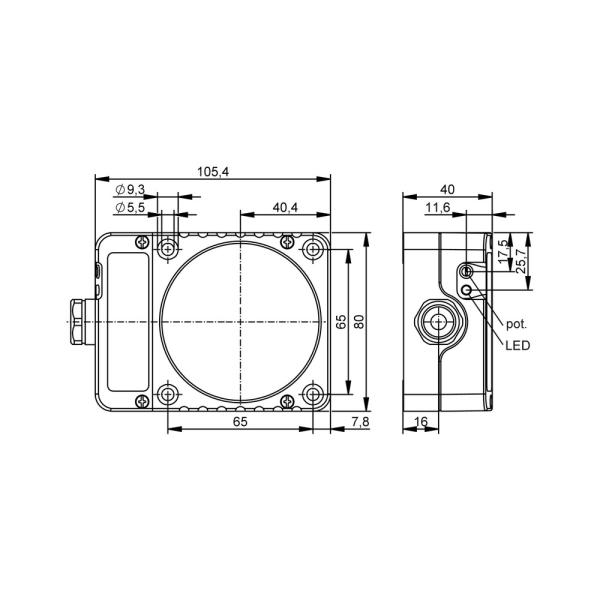

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP ou distância efetiva afetada pelo material do alvo.	Meça a alimentação nos terminais, confira a ligação no datasheet e compare o material e a distância do alvo com os fatores de correção informados.
A entrada do controlador não reconhece o sinal de saída.	A entrada pode exigir uma lógica diferente da saída PNP ou os limites elétricos do circuito podem não ser compatíveis.	Confirme o tipo de entrada do controlador, a lógica PNP e os limites de tensão e corrente da entrada antes de substituir o sensor.
O estado de saída parece invertido em relação ao esperado.	A função de abertura/fechamento selecionável pode estar configurada de forma diferente da lógica prevista na aplicação.	Verifique a configuração da função de saída e consulte o procedimento de seleção no datasheet.
O chaveamento fica instável ou não ocorre na distância prevista.	O alvo pode ser de material com fator de correção inferior ao do aço ou estar fora da distância de trabalho informada.	Identifique o material do alvo, aplique o fator de correção correspondente e verifique a distância de montagem e as condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM ID5005 (português) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5005 e para que tipo de sistema serve?

É um sensor indutivo para aplicações industriais e de automação. A ficha especifica saída PNP, montagem não embutida e alcance nominal de 60 mm.

O que vem junto com o sensor?

A ficha informa 1 chave de fenda como material incluído. Não há indicação de outros acessórios incluídos.

Posso usar o ID5005 em uma entrada que exige saída NPN?

Não, a saída especificada é PNP. Verifique o tipo de saída exigido pela entrada antes da compra.

Ele serve para detectar qualquer material na distância nominal de 60 mm?

A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Portanto, não se deve assumir a mesma distância efetiva para todos os materiais.

O sensor acende, mas o controlador não muda de estado: o que verifico?

Confira se a entrada do controlador é compatível com PNP e revise a ligação e os limites elétricos da entrada. Consulte o esquema do datasheet antes de alterar a instalação.

O ponto de detecção está diferente do esperado; devo trocar o sensor?

Antes de trocar, verifique a distância de montagem, o material do alvo e o fator de correção aplicável. Confirme também a configuração da distância de comutação.

É melhor escolher o ID5005 ou um sensor de saída NPN?

Escolha o ID5005 quando o circuito aceitar saída PNP e a aplicação corresponder às demais especificações. Se a entrada exigir NPN, selecione um modelo cuja saída seja compatível com essa entrada.

O ID5005 pode substituir qualquer sensor indutivo de 60 mm?

Não necessariamente: compare saída PNP, montagem não embutida, alimentação, conexão elétrica, faixa ambiental e dimensões com o sensor existente. A distância nominal isoladamente não confirma equivalência.

Que cuidados devo tomar na instalação elétrica?

Use condutores de até 2,5 mm² e prensa-cabo M20 x 1,5 compatível com cabo de Ø 7...13 mm. Faça a ligação conforme o datasheet e confirme a função abertura/fechamento antes de energizar.

Como confirmar a posição mecânica correta do sensor?

Consulte o desenho em escala do fabricante e verifique o espaço para o invólucro retangular de 105 x 80 x 40 mm. A ficha indica montagem não embutida; valide o posicionamento e a distância na aplicação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação indicado para o sensor; deve corresponder à entrada elétrica conectada. (Ref.: Função elétrica: PNP)

Montagem não embutida

Configuração de instalação indicada para o sensor e que deve ser considerada no posicionamento mecânico. (Ref.: Montagem: não embutido)

Histerese

Diferença entre os pontos de comutação e de retorno, expressa na ficha como percentual de Sr. (Ref.: Histerese: 1...15 % de Sr)

Símbolo usado na ficha para a distância real de comutação especificada. (Ref.: Distância real de comutação Sr: 60 ± 10% mm)

IP65

Grau de proteção do invólucro declarado na ficha; não deve ser interpretado como proteção superior à indicada. (Ref.: Grau de proteção: IP65)
