Sensor Indutivo IFM ID5005

Pré-visualizar: ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP DC

ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP DC

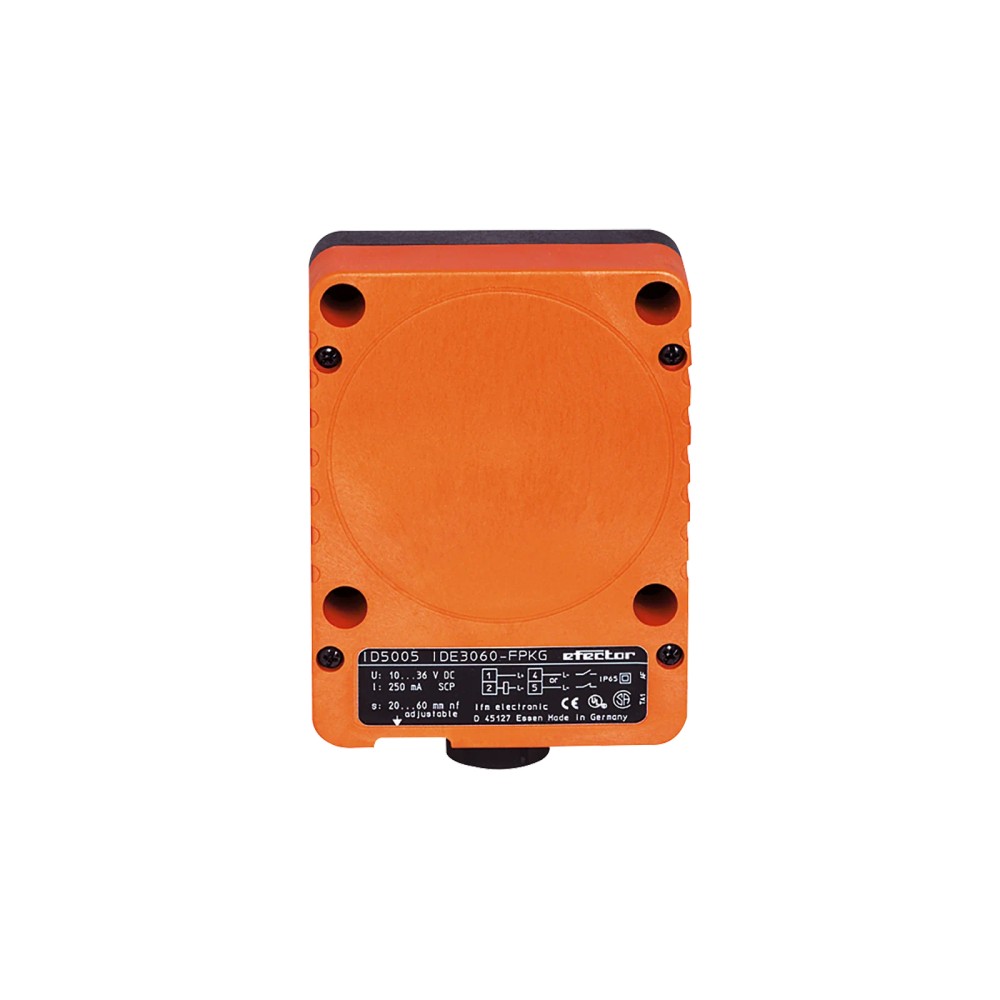

Imagem meramente ilustrativa

R$ 2.704,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID5005
EAN: 4021179081283
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "ID5005 IFM - Sensor Indutivo IFM Automação Industrial 60mm PNP DC"

Destaques do Produto

Distância nominal de detecção

60 mm

Tipo de saída

PNP

Alimentação

10...36 V DC

Montagem

Não embutida

Frequência de comutação

100 Hz

Conexão

Terminais; cabo com Ø 7...13 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID5005, 60 mm, PNP, DC, não embutido

O IFM ID5005 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 60 mm, saída PNP selecionável entre abertura e fechamento e alimentação de 10 a 36 V DC. A frequência de comutação é de 100 Hz e o invólucro tem proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	60 mm; montagem não embutida
Tipo de saída	PNP, abertura/fechamento selecionável
Tensão de operação	10...36 V DC
Número de fios	3
Frequência de comutação	100 Hz
Grau de proteção	IP 65
Temperatura ambiente	-25...80 °C
Dimensões	105 x 80 x 40 mm
Conexão elétrica	Terminais de até 2,5 mm²; prensa-cabo M20 x 1,5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações industriais de automação que aceitem saída PNP e alimentação de 10...36 V DC.
Instalações com montagem não embutida e espaço compatível com o invólucro retangular de 105 x 80 x 40 mm.
Ambientes dentro da faixa de temperatura ambiente de -25...80 °C e que atendam ao grau de proteção IP 65.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito de entrada não for compatível com saída PNP.
Não usar quando a distância de detecção requerida exceder 60 mm ou quando a montagem exigir instalação embutida.
Não especificar para alimentação fora de 10...36 V DC ou frequência de comutação necessária superior a 100 Hz.

APLICAÇÕES E USO

Aplicação industrial indicada no cadastro: detecção por sensor indutivo em sistemas de automação. A adequação depende de compatibilidade com saída PNP, alimentação de 10...36 V DC, montagem não embutida e frequência de comutação de até 100 Hz.
Possibilidade de uso em detecção de alvos metálicos, conforme o princípio indutivo e os fatores de correção por material listados na ficha. O alcance efetivo pode variar conforme o material; validar a distância na aplicação e no datasheet.
A ficha informa operação em temperatura ambiente de -25...80 °C e proteção IP 65. Não extrapolar esses limites nem presumir adequação a condições ambientais não especificadas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID5005, 60 mm, PNP, DC, não embutido, verifique estes pontos:

Escolha o ID5005 quando

A aplicação exigir sensor indutivo não embutido com alcance nominal de 60 mm, saída PNP e alimentação DC entre 10 e 36 V.

Busque outra especificação quando

O sistema exigir saída diferente de PNP, detecção acima de 60 mm, montagem embutida, alimentação fora da faixa informada ou frequência de comutação superior a 100 Hz.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	ID5005	Código do produto no anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.

Dados elétricos
Tipo de tensão	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA (24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classificação indicada na ficha técnica.
Proteção contra inversão de polaridade	Sim	Proteção informada para a ligação elétrica.
Proteção contra curto-circuitos	Sim	Proteção informada para a saída.
Proteção contra sobrecarga	Sim	Proteção informada na ficha técnica.

Saídas e detecção
Tipo de saída	PNP	Tipo de saída de comutação.
Função da saída	Abertura/fechamento selecionável	Função selecionável conforme a configuração do sensor.
Número de fios	3	Quantidade de fios informada no anúncio.
Alcance de detecção	60 mm	Alcance nominal especificado.
Configuração de fábrica da distância de comutação	60 mm	Valor de fábrica informado.
Distância real de comutação Sr	60 ± 10 % mm	Tolerância indicada para a distância real de comutação.
Distância de trabalho	0...48,6 mm	Faixa de trabalho declarada na ficha.
Distância de comutação ajustável	Sim	Ajuste da distância informado no cadastro técnico.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar na avaliação da distância de detecção.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante especificado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	100 Hz	Frequência máxima informada para comutação DC.

Conexão elétrica
Terminais	Até 2,5 mm²	Seção de condutor informada no anúncio.
Prensa-cabo	M20 x 1,5	Rosca informada para a entrada de cabo.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa compatível informada para o revestimento do cabo.

Condições ambientais e proteção
Grau de proteção	IP 65	Grau de proteção declarado; a instalação deve respeitar as condições previstas pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Certificado UL Ta	0...40 °C	Faixa Ta indicada no atributo de certificação UL.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-5 Surge: 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Valores e normas EMC transcritos da ficha técnica.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o corpo do sensor.
Material do invólucro	PPE	Material especificado no cadastro técnico.
Dimensões	105 x 80 x 40 mm	Dimensões do produto.
Peso	434 g	Peso informado no cadastro técnico.
Montagem	Não embutida	Tipo de montagem especificado.

Displays e elementos de operação
Indicação de status de chaveamento	1 x LED amarelo	Indicador de estado informado na ficha.
Material incluído	1 chave de fenda	Acessório listado no cadastro do produto.

Dados de confiabilidade e identificação regulatória
MTTF	1277 anos	Valor informado no cadastro; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificação UL indicada na ficha.
NCM	8536.50.90	Código fiscal informado no cadastro.
GTIN	4021179081283	Identificação comercial do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto é especificado com saída de comutação PNP.

Conexões

Elétrica Alimentação de 10...36 V DC, sensor de 3 fios e saída PNP. Ligação por terminais de até 2,5 mm²; prensa-cabo M20 x 1,5 para cabo com revestimento de Ø 7...13 mm. Verificar no datasheet a atribuição dos condutores antes de energizar.

Processo Não possui conexão de processo informada. A instalação é de detecção por sensor indutivo, com montagem não embutida; dimensões do invólucro: 105 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de comando DC compatível com saída PNP	✓	A ficha especifica saída PNP e alimentação de 10...36 V DC; confirmar a compatibilidade elétrica da entrada e a corrente admitida pelo circuito.
Aplicação que requer saída NPN	✗	A ficha identifica a saída como PNP; não há indicação de saída NPN.
Instalação que exige sensor embutido	✗	O ID5005 está especificado para montagem não embutida.
Aplicação com frequência de comutação requerida acima de 100 Hz	✗	A frequência de comutação DC informada é 100 Hz.
Ambiente dentro de -25...80 °C e com proteção IP 65 adequada à instalação	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção IP 65; confirmar que as condições reais de instalação respeitam esses limites.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID5005, 60 mm, PNP, DC, não embutido

Confirme que a alimentação disponível está entre 10 e 36 V DC e que a entrada do controlador é compatível com saída PNP.
Verifique o espaço disponível e instale o sensor conforme o tipo de montagem não embutida e as dimensões do invólucro.
Prepare o cabo respeitando a faixa de diâmetro do revestimento de Ø 7...13 mm e a entrada prensa-cabo M20 x 1,5.
Conecte os condutores aos terminais, cuja seção máxima informada é 2,5 mm²; consulte o datasheet para a atribuição exata dos terminais.
Selecione a função de saída abertura/fechamento conforme a lógica requerida pela aplicação, seguindo as instruções do fabricante.
Energize o circuito e confirme a indicação de chaveamento pelo LED amarelo; valide a detecção na distância e nas condições reais de operação.

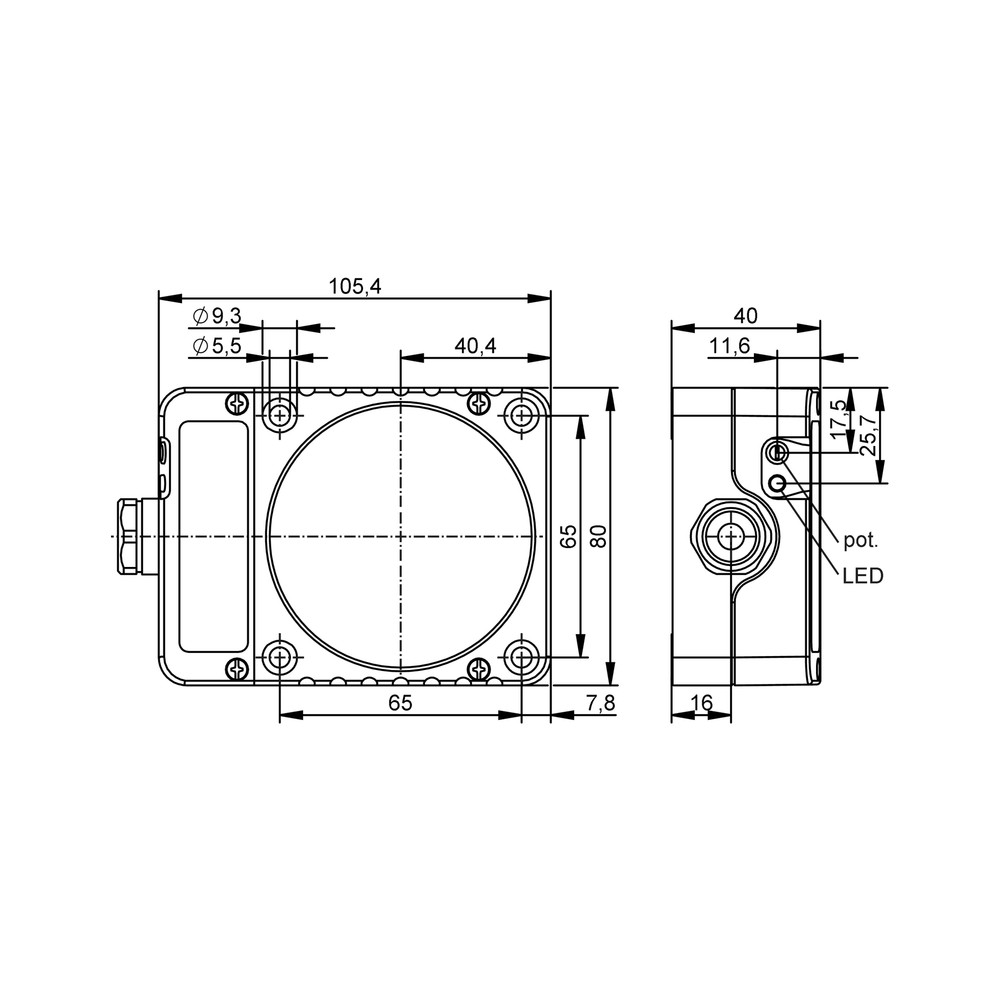

Desenho Dimensional

ACESSÓRIOS

1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre a saída PNP e a entrada do controlador, ausência de alimentação dentro da faixa especificada ou ligação incorreta nos terminais.	Meça a alimentação nos terminais, confirme a compatibilidade PNP da entrada e confira a ligação conforme o esquema do datasheet.
O sensor comuta a uma distância menor que a esperada.	O material do alvo pode reduzir o alcance efetivo conforme o fator de correção indicado para cada material.	Identifique o material do alvo e compare seu fator de correção com os valores da ficha; faça a validação na distância real de trabalho.
A saída permanece no estado oposto ao esperado pelo sistema.	A função abertura/fechamento pode estar selecionada de forma diferente da lógica requerida.	Confira a seleção da função de saída e observe a mudança do LED de status durante a aproximação e o afastamento do alvo.
A comutação é instável ou não acompanha a velocidade do processo.	A frequência de comutação requerida pode exceder os 100 Hz especificados ou as condições de instalação podem não corresponder à aplicação prevista.	Meça ou estime a frequência de eventos do processo e compare com o limite especificado; confira também a montagem e a distância de detecção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID5005 (Datasheet) Desenho em escala IFM ID5005 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID5005 e para que tipo de aplicação serve?

É um sensor indutivo para detecção em aplicações de automação industrial. A ficha o especifica com saída PNP, alcance nominal de 60 mm e montagem não embutida.

O sensor pode ser ligado a qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP e com a alimentação DC do circuito. Verifique também a corrente e o esquema de ligação no datasheet.

O que acompanha o produto?

O cadastro informa uma chave de fenda como material incluído. Não há outros acessórios listados.

O ID5005 serve para instalação embutida?

Não. A ficha especifica montagem não embutida.

Posso usar o ID5005 em um circuito que exige saída NPN?

A ficha especifica saída PNP e não informa uma versão NPN para este código. Confirme o tipo de saída exigido pelo circuito antes de selecionar o sensor.

O sensor acende o LED, mas o CLP não muda de estado. O que devo verificar?

Verifique se a entrada do CLP aceita sinal PNP e confira alimentação, ligação dos terminais e compatibilidade elétrica do circuito. O LED amarelo indica o status de chaveamento do sensor.

A distância de detecção está menor com meu alvo metálico; o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes conforme o material do alvo. Compare o material utilizado com os fatores listados e valide a distância na aplicação.

Quando devo escolher este sensor em vez de outro modelo?

Escolha o ID5005 quando os requisitos forem saída PNP, alimentação de 10...36 V DC, montagem não embutida e frequência de até 100 Hz. Para saída diferente ou requisitos fora desses limites, selecione um modelo cuja ficha atenda à aplicação.

Como faço a ligação elétrica do sensor?

A ligação é por terminais, com seção informada de até 2,5 mm², em sensor de 3 fios. Consulte o datasheet do fabricante para identificar cada terminal antes de energizar.

Qual ferramenta acompanha e que cuidado devo ter na instalação?

O cadastro lista uma chave de fenda incluída. Faça a instalação com o circuito desenergizado e confirme a pinagem no datasheet, pois a ficha do anúncio não detalha a atribuição dos terminais.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha informa aplicação industrial e alcance nominal de 60 mm. (Ref.: Alcance de detecção: 60 mm)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle. (Ref.: Tipo de saída: PNP)

Montagem não embutida

Configuração de instalação indicada para o sensor, que deve ser considerada no posicionamento mecânico. (Ref.: Montagem: não embutida)

Distância real de comutação usada como referência nos parâmetros de tolerância e histerese informados. (Ref.: Distância real de comutação Sr: 60 ± 10 % mm)

Grau de proteção IP

Classificação de proteção do invólucro indicada na ficha; não substitui a verificação das condições específicas de instalação. (Ref.: Grau de proteção: IP 65)
