Sensor Indutivo IFM ID0049 - 50mm M12 Industrial

Pré-visualizar: ID0049 IFM - Sensor Indutivo IFM Automação Industrial 50mm M12 NA IP67

ID0049 IFM - Sensor Indutivo IFM Automação Industrial 50mm M12 NA IP67

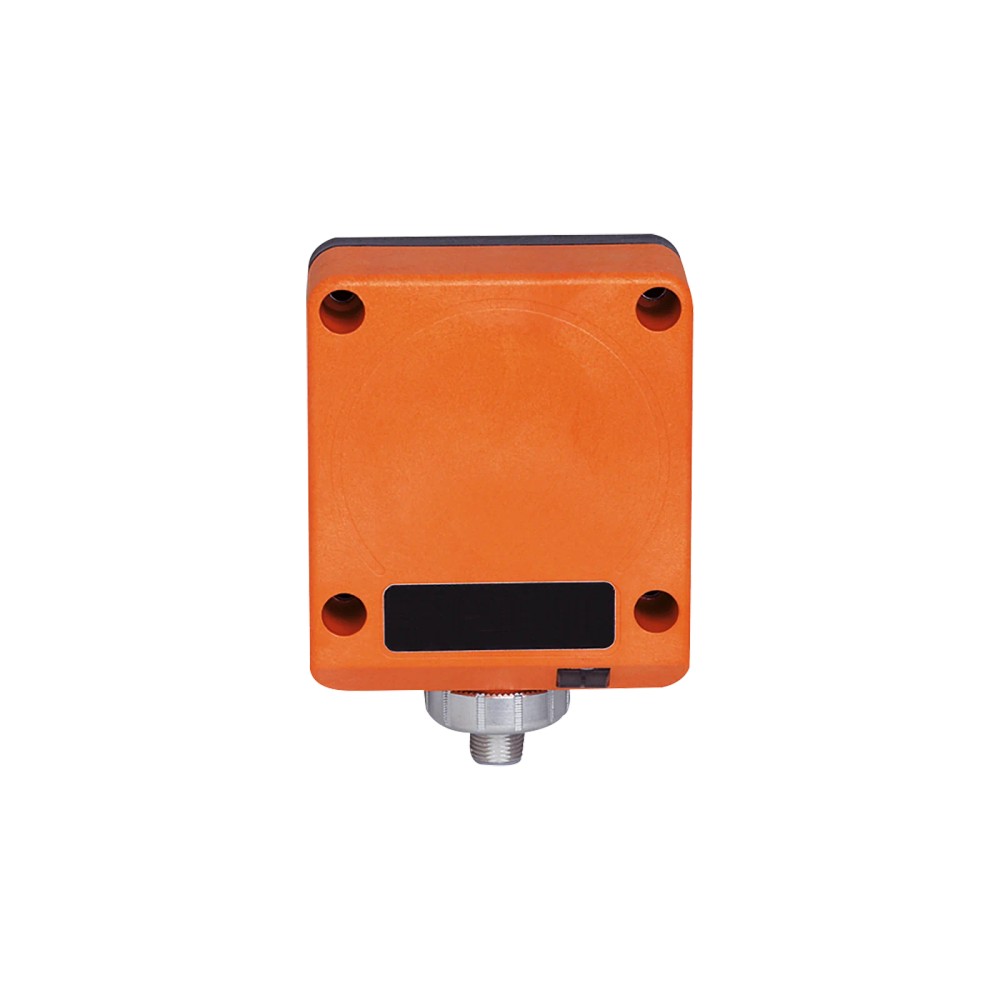

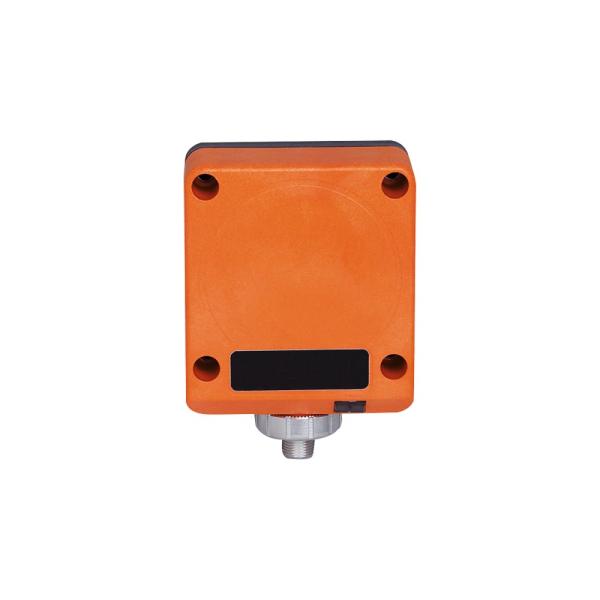

Imagem meramente ilustrativa

R$ 1.871,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID0049
EAN: 4021179081177
NCM do produto: 85365090

Destaques do Produto Alcance nominal 50 mm...mais

Fechar menu

Saiba mais sobre: "ID0049 IFM - Sensor Indutivo IFM Automação Industrial 50mm M12 NA IP67"

Destaques do Produto

Alcance nominal

50 mm

Modo de saída

Normalmente aberto

Alimentação

20...250 V AC/DC

Conexão

M12, codificação C, 3 contatos

Montagem

Embutida

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo retangular IFM ID0049, alcance de detecção de 50 mm, saída normalmente aberta, conexão M12 e proteção IP67

O IFM ID0049 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 50 mm, saída normalmente aberta e conexão M12. Opera com alimentação AC/DC de 20 a 250 V e tem grau de proteção IP67. A frequência de comutação especificada é de 25 Hz em AC e DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance nominal de detecção	50 mm; montagem embutida
Saída	Normalmente aberta
Alimentação	20...250 V AC/DC
Conexão elétrica	1 x M12; codificação C; 3 contatos
Grau de proteção	IP67
Frequência de comutação	25 Hz AC / 25 Hz DC
Temperatura ambiente	-25...70 °C
Dimensões	92 x 80 x 40 mm
Número de fios	2 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, respeitando a distância de trabalho e as condições elétricas especificadas.
Instalações que aceitem sensor de montagem embutida, alimentação de 20...250 V AC/DC e saída normalmente aberta.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que requeiram grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 50 mm ou distância de trabalho além de 0...40,5 mm na condição informada de montagem embutida em aço ST37.
Circuitos que dependam de proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade: essas proteções são indicadas como não disponíveis.
Aplicações que exijam frequência de comutação superior a 25 Hz ou uma saída diferente de normalmente aberta.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Sensor indutivo retangular IFM ID0049, alcance de detecção de 50 mm, saída normalmente aberta, conexão M12 e proteção IP67, verifique estes pontos:

Escolha o ID0049 quando

A aplicação exigir detecção indutiva, alcance nominal de 50 mm, montagem embutida, saída normalmente aberta e alimentação dentro da faixa de 20...250 V AC/DC.

Considere outro modelo quando

O circuito precisar de proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade, de frequência de comutação acima de 25 Hz ou de uma configuração de saída diferente. Confirme no datasheet do modelo alternativo os requisitos da instalação.

Verifique antes de especificar

Considere a distância de trabalho indicada de 0...40,5 mm quando instalado embutido em aço ST37. O alcance nominal de 50 mm não deve ser interpretado como distância de trabalho garantida em qualquer material ou condição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante/marca	IFM / ifm electronic	Identificação indicada no anúncio e no cadastro do produto.
Modelo	ID0049	Código do produto.
GTIN	4021179081177	Identificador comercial informado na ficha.
Tipo de produto	Sensor indutivo	Categoria funcional do componente.
Aplicação informada	Aplicações industriais / automação industrial	Descrição geral de uso fornecida no cadastro.
Formato do invólucro	Retangular	Formato indicado para o sensor.

Dados elétricos e alimentação
Tensão de operação	20...250 V AC/DC	Faixa de alimentação indicada na ficha.
Tensão AC máxima	250 V	Limite informado no cadastro.
Tensão DC máxima	250 V	Limite informado no cadastro.
Categoria de isolação	Classe de proteção I	Classificação indicada na ficha.
Corrente residual máxima	0,8 mA	Valor máximo informado.
Corrente mínima de saída	5 mA	Limite mínimo informado para a saída.
Corrente constante máxima AC	250 mA; 350 mA até 50 °C	Limites informados no cadastro; observar a condição de temperatura indicada.
Corrente constante máxima DC	100 mA	Limite máximo informado.
Corrente máxima de pico	2200 mA; 20 ms / 0,5 Hz	Valor de pico com duração e frequência indicadas na ficha.
Queda de tensão máxima AC	6,5 V	Valor máximo informado para operação AC.
Queda de tensão máxima DC	6 V	Valor máximo informado para operação DC.
Proteção contra sobrecarga	Não	A ficha indica ausência dessa proteção integrada.
Proteção contra curto-circuito	Não	A ficha indica ausência dessa proteção integrada.
Proteção contra inversão de polaridade	Não	A ficha indica ausência dessa proteção integrada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito indicado no cadastro; conferir o datasheet e a aplicação para dimensionamento.

Saída e comportamento de comutação
Configuração da saída	Normalmente aberta	Estado de saída indicado na ficha.
Número de fios	2 fios	Característica de ligação informada no anúncio.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação informada.
Frequência de comutação DC	25 Hz	Frequência máxima de comutação informada.
Variação no ponto de comutação	-15...15 % de Sr	Faixa de variação indicada em relação a Sr.
Histerese	3...20 % de Sr	Faixa de histerese indicada em relação a Sr.
LED de diagnóstico	1 LED amarelo; status de chaveamento	Indicação visual do estado de comutação.

Detecção e montagem
Alcance de detecção nominal	50 mm	Alcance informado para o sensor.
Montagem	Embutida	Método de montagem especificado.
Distância de trabalho	0...40,5 mm	Valor indicado para montagem embutida em aço ST37.
Fator de correção por material	Aço: 1; aço inoxidável: 0,85; latão: 0,48; alumínio: 0,46; cobre: 0,38	Fatores de correção de alcance informados; o material do alvo altera a distância efetiva.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação C; 3 contatos	Configuração indicada no cadastro; verificar a pinagem no datasheet.
Protocolo de comunicação	Não especificado	A ficha não informa protocolo; especifica saída de comutação.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura operacional informada.
Grau de proteção	IP67	Classificação de proteção indicada; condições de instalação devem seguir o datasheet.

Dados mecânicos

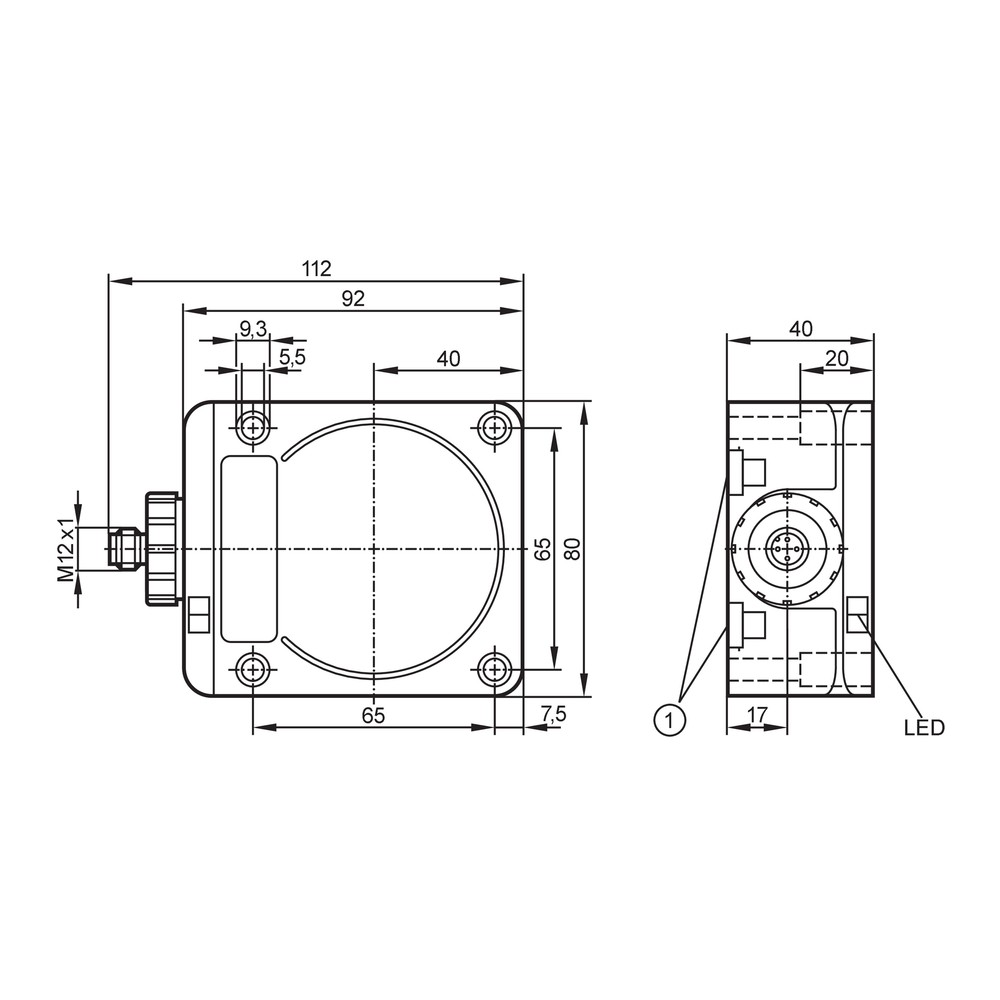

Dimensões	92 x 80 x 40 mm	Dimensões informadas para o produto.
Material do invólucro	PPE modificado	Material indicado no cadastro.
Peso	423,5 g	Peso informado no conjunto de atributos do produto.
Montagem conforme normas DIN	TH35 (EN 60715)	Indicação de montagem presente na ficha; confirme a configuração mecânica requerida.

Conformidade e vida útil declarada
Certificações/conformidades listadas	EMC EN 60947-5-2; EN 55011 classe B; cULus; UKCA	Referências de conformidade reproduzidas conforme o cadastro.
MTTF	596 anos	Valor declarado no conjunto de atributos; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica M12, codificação C, 3 contatos; a ficha também informa número de fios igual a 2. Alimentação de 20...250 V AC/DC, saída normalmente aberta. Não há protocolo de comunicação especificado; trata-se de saída de comutação. Verifique a pinagem no datasheet antes da ligação.

Processo Não se aplica: é um sensor de proximidade indutivo, sem conexão de processo indicada. A montagem informada é embutida; o produto também traz indicação de montagem segundo normas DIN/TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceite sinal de comutação normalmente aberto e alimentação compatível com 20...250 V AC/DC	✓	A ficha especifica saída normalmente aberta e faixa de alimentação AC/DC de 20...250 V; confirme também os limites de corrente e a ligação no datasheet.
Sistema que exige comunicação por protocolo industrial ou saída de dados parametrizada	✗	A ficha não especifica protocolo de comunicação; informa saída de comutação normalmente aberta.
Instalação em que a distância de trabalho requerida seja até 40,5 mm em aço ST37, com montagem embutida	✓	A distância de trabalho informada é 0...40,5 mm para essa condição de instalação.
Aplicação que exija proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha indica que essas proteções não estão presentes no produto.
Montagem com necessidade de conexão de processo roscada ou pneumática	✗	Não há conexão de processo desse tipo especificada; o produto é um sensor indutivo de montagem embutida.
