Sensor Indutivo IFM ID0015 - 50mm, 20-250V AC/DC

Pré-visualizar: ID0015 IFM - Sensor Indutivo IFM Automação Industrial 50mm, 20-250V AC/DC, IP65

ID0015 IFM - Sensor Indutivo IFM Automação Industrial 50mm, 20-250V AC/DC, IP65

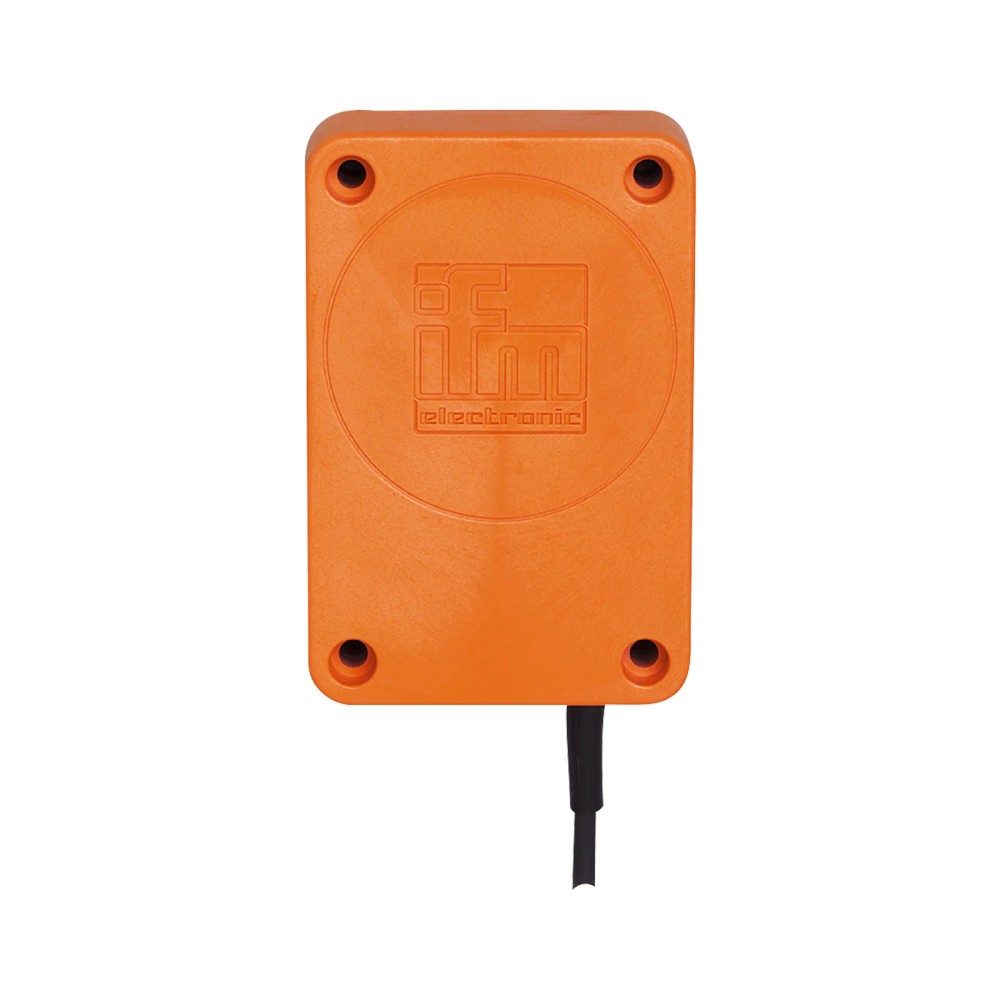

Imagem meramente ilustrativa

R$ 3.367,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID0015
EAN: 4021179080842
NCM do produto: 85365090

Destaques do Produto Alcance nominal 50...mais

Fechar menu

Saiba mais sobre: "ID0015 IFM - Sensor Indutivo IFM Automação Industrial 50mm, 20-250V AC/DC, IP65"

Destaques do Produto

Alcance nominal

50 mm; montagem não embutida

Alimentação

20…250 V AC/DC

Saída

Normalmente fechada; 2 fios

Conexão

Cabo PVC de 2 m

Proteção do invólucro

IP65

Limites ambientais

-25…80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM ID0015, retangular, 50 mm, 20…250 V AC/DC, saída normalmente fechada, não embutido, IP65

O IFM ID0015 é um sensor indutivo retangular para aplicações industriais e automação, destinado à detecção sem contato de objetos metálicos. Possui alcance nominal de 50 mm, saída normalmente fechada e alimentação de 20…250 V AC/DC. A conexão é feita por cabo de PVC de 2 m, e o invólucro tem grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	50 mm, não embutido
Distância de trabalho	0…40,5 mm
Tensão de operação	20…250 V AC/DC
Configuração da saída	Normalmente fechado
Conexão elétrica	Cabo de PVC, 2 m; 2 x 0,5 mm²
Grau de proteção	IP65
Temperatura ambiente	-25…80 °C
Frequência de comutação	25 Hz AC / 35 Hz DC
Dimensões	120 x 80 x 30 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, desde que a distância e a montagem atendam às especificações do sensor.
Instalações que utilizem alimentação AC ou DC dentro da faixa de 20…250 V e possam utilizar saída normalmente fechada de 2 fios.
Aplicações compatíveis com montagem não embutida, conexão por cabo de 2 m e condições ambientais dentro dos limites informados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente aberta ou uma configuração elétrica diferente da saída normalmente fechada de 2 fios.
Não selecionar quando a distância necessária exceder a distância de trabalho especificada de 0…40,5 mm.
Não usar fora da faixa de tensão de 20…250 V AC/DC ou da temperatura ambiente de -25…80 °C.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção indutiva em processos industriais e sistemas de automação, com montagem não embutida e distância de trabalho dentro de 0…40,5 mm.
Possibilidade de uso: monitoramento de presença ou posição de objetos metálicos em máquinas, desde que o circuito aceite saída normalmente fechada de 2 fios e a instalação respeite tensão, frequência de comutação, corrente e temperatura especificadas. A adequação deve ser validada no circuito real.
A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; portanto, não se deve assumir o mesmo alcance para todos esses materiais.
O grau IP65 e a faixa de temperatura de -25…80 °C devem ser considerados na avaliação ambiental. A ficha não especifica adequação a imersão, agentes químicos ou condições além desses parâmetros.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM ID0015, retangular, 50 mm, 20…250 V AC/DC, saída normalmente fechada, não embutido, IP65, verifique estes pontos:

Escolha o ID0015 quando

A aplicação exigir detecção indutiva com alcance nominal de 50 mm, montagem não embutida, alimentação entre 20 e 250 V AC/DC e saída normalmente fechada de 2 fios. Verifique também se o espaço comporta o invólucro de 120 x 80 x 30 mm e o cabo de 2 m.

Busque outra configuração quando

O circuito exigir saída normalmente aberta, outra quantidade de fios, distância de trabalho superior a 0…40,5 mm ou alimentação fora da faixa especificada. Compare a configuração elétrica e a geometria de montagem com a ficha técnica de outro modelo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Modelo	IFM ID0015	Identificação do produto.
Aplicação indicada	Aplicações industriais / automação industrial	Área de aplicação informada.
Alcance de detecção	50 mm	Valor nominal informado para o sensor.
Tipo de montagem	Não embutido	Condição de montagem especificada.

Dados elétricos
Tensão de operação	20…250 V AC/DC	Faixa de alimentação especificada.
Classe de proteção elétrica	II	Classe informada na ficha.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme ficha.
Queda de tensão máxima da saída AC	5,5 V	Valor máximo especificado para operação AC.
Queda de tensão máxima da saída DC	5 V	Valor máximo especificado para operação DC.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha.
Proteção contra sobrecarga	Não	A ficha informa que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha informa que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha informa que não há proteção contra inversão de polaridade.

Saída e comutação
Configuração de saída	Normalmente fechada	Estado de saída informado para o modelo.
Número de fios	2 fios	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para operação AC.
Frequência de comutação DC	35 Hz	Frequência máxima indicada para operação DC.
Intensidade máxima constante da saída AC	250 mA; condição indicada: 350 (...50 °C)	Valor transcrito da ficha; consultar o datasheet para interpretar a condição de temperatura apresentada.
Intensidade máxima constante da saída DC	100 mA	Valor máximo constante especificado para a saída DC.
Intensidade máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pulso indicada na ficha.
Configuração de fábrica da distância de comutação	50 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	A ficha indica possibilidade de ajuste.

Faixa de detecção e desvios
Distância real de comutação Sr	50 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0…40,5 mm	Faixa de trabalho especificada.
Histerese	1…15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10…10 % de Sr	Variação relativa à distância real de comutação.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Condições ambientais e conformidade
Temperatura ambiente	-25…80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65	Grau de proteção declarado; não implica adequação a condições não especificadas.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética indicadas na ficha.

Dados mecânicos e conexão
Formato do invólucro	Retangular	Formato especificado.
Dimensões	120 x 80 x 30 mm	Dimensões do produto conforme ficha.
Material do corpo	PPE modificado	Material informado para o invólucro.
Conexão elétrica	Cabo de PVC, 2 m; 2 x 0,5 mm²	Tipo, comprimento e seção dos condutores informados.
Peso	592 g	Valor informado no conjunto de atributos do produto.

Indicadores e dados de confiabilidade
Indicador de status	1 LED amarelo	Indicador de estado de comutação informado.
MTTF	512 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada.
Material incluído	1 chave de fenda	Acessório indicado como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Identificação comercial
Marca	IFM	Marca do produto conforme dados prioritários do anúncio.
SKU / part number	ID0015	Código do produto no anúncio.
GTIN	4021179080842	Identificador comercial informado.
NCM	8536.50.90	Código fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• O produto é um sensor de comutação indutivo; não há protocolo de comunicação digital especificado na ficha disponível.

Conexões

Elétrica Cabo de PVC de 2 m, 2 x 0,5 mm², saída normalmente fechada de 2 fios; tensão de operação de 20…250 V AC/DC. A corrente de saída mínima indicada é 5 mA. Consultar o datasheet para verificar o circuito de carga e a proteção exigida antes da ligação.

Processo Não há conexão de processo roscada especificada. A montagem indicada é não embutida; dimensões do invólucro: 120 x 80 x 30 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito AC entre 20 e 250 V, com entrada compatível com sensor de 2 fios normalmente fechado	✓	A ficha especifica operação em AC/DC de 20…250 V e saída normalmente fechada de 2 fios. Confirmar a corrente de carga e os requisitos do circuito no datasheet.
Circuito DC entre 20 e 250 V, com entrada compatível com sensor de 2 fios normalmente fechado	✓	A faixa de operação inclui DC e a saída é normalmente fechada. Verificar a carga, a corrente residual e a queda de tensão aplicáveis no datasheet.
Entrada que exige saída normalmente aberta	✗	A configuração de saída informada para este produto é normalmente fechada.
Aplicação que exige comunicação IO-Link ou outro protocolo digital	✗	Não há protocolo digital ou interface de comunicação especificados para este modelo na ficha disponível.
Montagem embutida	✗	O sensor está especificado para montagem não embutida.
Ambiente dentro de -25…80 °C e proteção compatível com IP65	✓	Esses são os limites ambientais e o grau de proteção informados; a adequação depende também das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM ID0015, retangular, 50 mm, 20…250 V AC/DC, saída normalmente fechada, não embutido, IP65

Confirme no datasheet que a tensão de alimentação e o circuito de carga estão dentro dos limites especificados para a saída de 2 fios.
Planeje a instalação considerando o invólucro de 120 x 80 x 30 mm, o cabo de 2 m e a montagem não embutida.
Posicione o sensor e o alvo respeitando a distância de trabalho especificada e o fator de correção correspondente ao material do alvo.
Fixe o sensor sem forçar o invólucro ou o cabo; a ficha disponível não informa torque de aperto.
Conecte os dois condutores conforme o esquema do fabricante e instale a proteção exigida: fusível miniatura rápido de até 2 A, conforme indicado na ficha.
Energize o circuito e verifique a comutação e o LED amarelo; confirme o funcionamento na carga real antes de liberar a instalação.

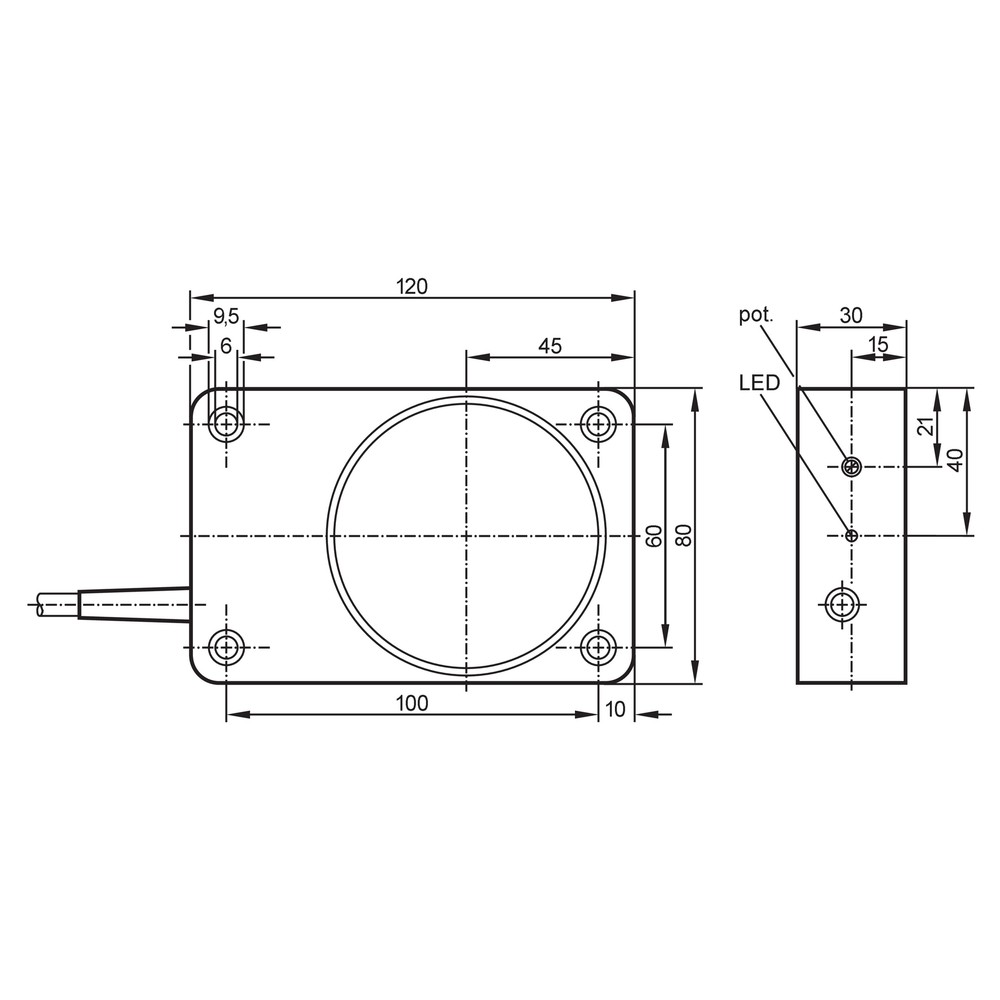

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 chave de fenda, conforme material incluído indicado na ficha.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída ao aproximar o alvo.	Alimentação ou ligação incompatível com a saída de 2 fios, alvo fora da distância de trabalho ou material com fator de correção menor que 1.	Meça a tensão no circuito, confirme a ligação pelo datasheet e teste a distância com o material real do alvo, considerando os fatores de correção informados.
A entrada conectada permanece acionada ou apresenta estado instável sem alvo próximo.	Corrente residual ou corrente mínima de carga incompatível com o circuito de entrada.	Verifique no datasheet e no circuito real a corrente residual correspondente à tensão de operação e confirme que a carga atende à corrente de saída mínima de 5 mA.
O sensor comuta, mas a máquina não reconhece corretamente o sinal.	Lógica de entrada diferente da saída normalmente fechada ou circuito esperando outra configuração elétrica.	Confirme a lógica da entrada do controlador e compare-a com a configuração normalmente fechada de 2 fios do sensor antes de substituir o componente.
O sensor para de funcionar após uma falha elétrica ou a saída não comuta de forma consistente.	Sobrecorrente, curto-circuito ou inversão de polaridade; a ficha informa que o produto não possui essas proteções.	Desenergize o circuito, inspecione a ligação e a carga, verifique o fusível rápido de até 2 A especificado e confira os limites elétricos no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID0015 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID0015 e para que tipo de aplicação serve?

É um sensor indutivo retangular para detecção em aplicações industriais e de automação. A ficha especifica montagem não embutida e alcance nominal de 50 mm.

O que acompanha o sensor?

A ficha lista uma chave de fenda como material incluído e uma unidade por embalagem. Não há outros acessórios indicados.

Ele funciona com entrada que exige saída normalmente aberta?

Não, a configuração informada para o ID0015 é normalmente fechada. Para uma entrada que exija normalmente aberta, selecione uma configuração compatível.

Posso instalar este sensor embutido ou usar com protocolo IO-Link?

A ficha especifica montagem não embutida e não informa suporte a IO-Link. Verifique outro modelo se a instalação exigir montagem embutida ou comunicação digital.

O sensor está alimentado, mas a entrada do controlador não muda. O que verifico?

Confirme primeiro se a entrada aceita saída normalmente fechada de 2 fios e se a carga atende à corrente mínima de 5 mA. Depois verifique a ligação e a distância do alvo conforme o datasheet.

A detecção falha com alguns metais; o sensor pode estar com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes por material, como 1 para aço e 0,2 para cobre. Compare o material real e a distância usada com esses fatores antes de substituir o sensor.

Quando devo escolher o ID0015 em vez de outro sensor?

Escolha-o quando a aplicação exigir saída normalmente fechada de 2 fios, alimentação de 20…250 V AC/DC e montagem não embutida. Se precisar de outra lógica de saída ou de uma distância de trabalho maior que a especificada, compare outro modelo.

É melhor comprar um kit ou somente este sensor?

O anúncio identifica uma unidade e a ficha lista uma chave de fenda incluída; não há um kit adicional especificado. Confirme os demais componentes de instalação necessários para sua aplicação separadamente.

Como faço a instalação elétrica com segurança?

Consulte o esquema no datasheet antes de ligar os dois condutores e confirme a compatibilidade com a carga. A ficha exige fusível miniatura rápido de até 2 A, conforme IEC 60127-2, folha 1.

Como faço a limpeza ou manutenção do sensor?

A ficha disponível não especifica procedimento de manutenção ou agentes de limpeza. Consulte o datasheet do fabricante e evite presumir compatibilidade com produtos químicos não mencionados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de comutação usado para detectar objetos por princípio indutivo; neste produto, a ficha informa aplicação industrial e alcance nominal de 50 mm.

Montagem não embutida

Instalação em que o sensor não é especificado para ser instalado embutido no material de montagem.

Distância de trabalho

Faixa de distância especificada para operação do sensor; no ID0015, é de 0…40,5 mm.

Histerese

Diferença relativa entre os pontos de comutação e retorno, informada como percentual da distância real de comutação.

Grau de proteção IP65

Classificação de proteção do invólucro indicada pelo fabricante; não deve ser interpretada como autorização para condições ambientais não especificadas.
