Sensor Indutivo IFM ID0014 - Alcance de 50mm

Pré-visualizar: ID0014 IFM - Sensor Indutivo IFM Automação Industrial 50mm NA 20-250V AC/DC

ID0014 IFM - Sensor Indutivo IFM Automação Industrial 50mm NA 20-250V AC/DC

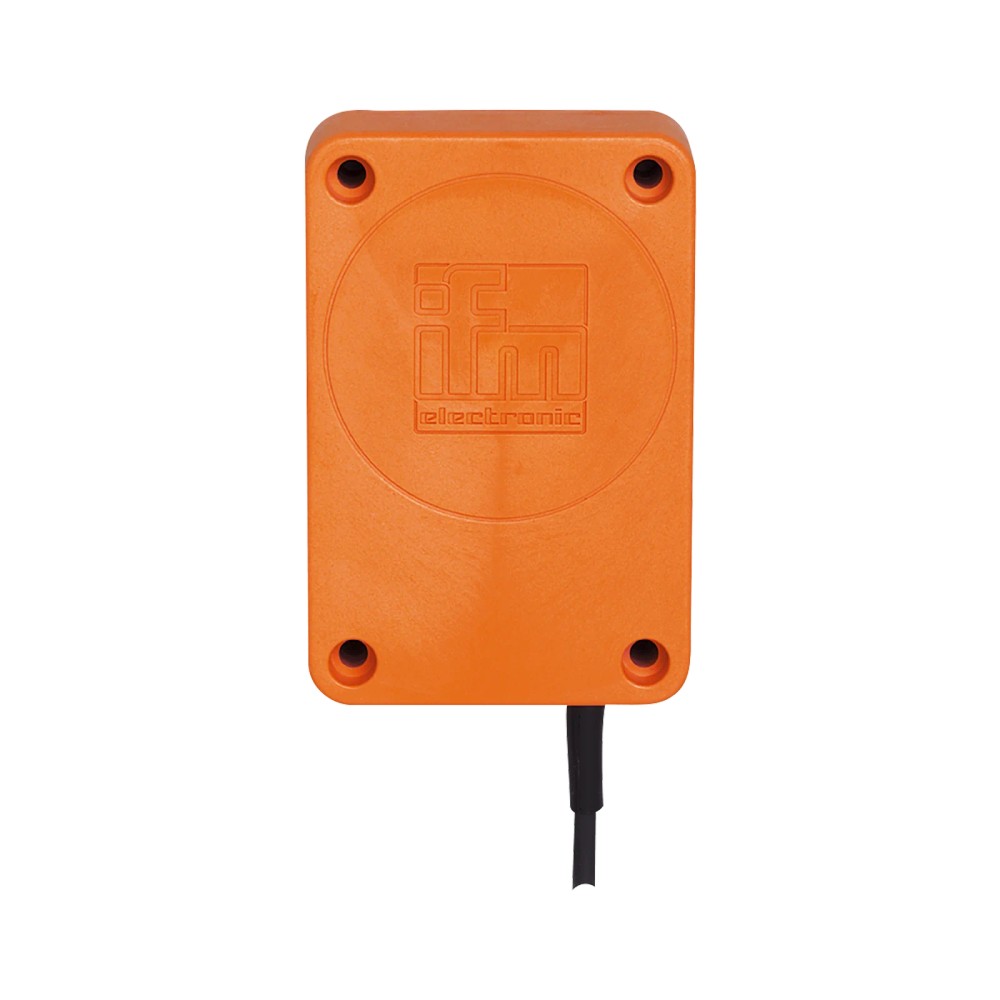

Imagem meramente ilustrativa

R$ 3.073,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID0014
EAN: 4021179080835
NCM do produto: 85365090

Destaques do Produto Detecção nominal 50...mais

Fechar menu

Saiba mais sobre: "ID0014 IFM - Sensor Indutivo IFM Automação Industrial 50mm NA 20-250V AC/DC"

Destaques do Produto

Detecção nominal

50 mm

Montagem

Não embutido

Alimentação

20...250 V AC/DC

Saída

Normalmente aberta, 2 fios

Conexão

Cabo PVC de 2 m

Ambiente

-25...80 °C; IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM ID0014, retangular, 50 mm, normalmente aberto, 20...250 V AC/DC

O IFM ID0014 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance de detecção nominal de 50 mm, saída normalmente aberta e alimentação de 20...250 V AC/DC. A conexão é feita por cabo PVC de 2 m, e o invólucro tem grau de proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	50 mm; não embutido
Saída	Normalmente aberta
Tensão de operação	20...250 V AC/DC
Número de fios	2
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Grau de proteção	IP 65
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 35 Hz DC
Dimensões	120 x 80 x 30 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais, respeitando o alcance e as condições elétricas especificadas.
Instalações que aceitem sensor não embutido, saída normalmente aberta de 2 fios e cabo de conexão de 2 m.
Ambientes dentro da faixa de temperatura informada e compatíveis com o grau de proteção IP 65.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam detecção além do alcance especificado de 50 mm.
Não selecionar quando a instalação exigir saída normalmente fechada, conexão diferente do cabo fornecido ou montagem embutida.
Não usar fora da faixa de tensão ou temperatura especificada. A ficha também informa que o produto não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

APLICAÇÕES E USO

Uso informado no cadastro: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos. A distância efetiva depende do alvo; o cadastro apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de uso em monitoramento de presença ou posição de alvos metálicos em máquinas, desde que a lógica normalmente aberta, a frequência de comutação, a distância de trabalho e os requisitos elétricos sejam compatíveis. Esta é uma aplicação inferida a partir da função de detecção; validar no projeto.
A operação deve respeitar a faixa de temperatura e o grau IP declarados. A ficha não especifica adequação a imersão, lavagem de alta pressão ou detecção de materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM ID0014, retangular, 50 mm, normalmente aberto, 20...250 V AC/DC, verifique estes pontos:

Quando escolher o ID0014

Escolha este modelo quando o projeto requer sensor indutivo não embutido, alcance nominal de 50 mm, saída normalmente aberta de 2 fios e alimentação entre 20 e 250 V AC/DC.

Quando buscar outra configuração

Avalie outro modelo se forem necessários saída normalmente fechada, montagem embutida, alcance diferente, conexão que não seja cabo PVC de 2 m ou proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	ID0014	Código do produto.
Part number no anúncio	ID0014	Identificação apresentada na fonte primária do anúncio.
Part number no catálogo associado	ID-2050-ABOA	Código que consta no registro de catálogo associado ao GTIN; confirmar com o fabricante em caso de divergência de identificação.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro.
Invólucro	Retangular	Formato do corpo do sensor.
Material	PPE modificado	Material informado no cadastro técnico.

Dados de detecção
Tipo de sensor	Indutivo	Tecnologia de detecção informada.
Alcance de detecção	50 mm	Valor nominal informado.
Montagem	Não embutido	Condição de montagem especificada.
Distância de trabalho	0...40,5 mm	Faixa indicada no cadastro técnico.
Distância real de comutação Sr	50 ± 10 % mm	Tolerância informada para a distância real de comutação.
Distância de comutação ajustável	Sim	A ficha indica ajuste; distância configurada de fábrica de 50 mm.
Distância de comutação configurada de fábrica	50 mm	Configuração de fábrica indicada.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar o alcance em relação ao alvo.

Dados elétricos e alimentação
Tensão de operação	20...250 V AC/DC	Faixa de alimentação declarada.
Tipo de tensão	AC/DC	Compatibilidade de alimentação indicada.
Classe de proteção elétrica	II	Classe informada no cadastro.
Número de fios	2	Configuração elétrica do sensor.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão indicada.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída.
Queda de tensão máxima da saída AC	5,5 V	Queda máxima indicada para saída de comutação AC.
Queda de tensão máxima da saída DC	5 V	Queda máxima indicada para saída de comutação DC.
Proteção contra curto-circuitos	Não	A ficha declara ausência desta proteção.
Proteção contra sobrecarga	Não	A ficha declara ausência desta proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência desta proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; até 2 A; rápido	Proteção indicada no cadastro técnico.

Saída e comutação
Configuração de saída	Normalmente aberta	Estado de saída informado.
Frequência de comutação AC	25 Hz	Frequência declarada para operação AC.
Frequência de comutação DC	35 Hz	Frequência declarada para operação DC.
Corrente máxima constante da saída AC	250 mA; 350 mA (...50 °C), conforme valor cadastrado	Valores apresentados no cadastro; verificar a condição de temperatura e a interpretação no datasheet.
Corrente máxima constante da saída DC	100 mA	Limite constante informado para saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Condição de pulso indicada no cadastro técnico.
LED de diagnóstico	1 LED amarelo	Indicação de status de chaveamento.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material da conexão declarados.
Condutores	2 x 0,5 mm²	Seção e quantidade informadas.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores no cadastro.

Condições ambientais e conformidade
Temperatura ambiente de operação	-25...80 °C	Faixa declarada para operação.
Grau de proteção	IP 65	Grau informado; não implica adequação a condições além das abrangidas pela classificação.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética informadas no cadastro.
MTTF	512 anos	Valor informado no cadastro; não representa prazo de garantia nem vida útil garantida.

Dados mecânicos
Dimensões	120 x 80 x 30 mm	Dimensões informadas para o invólucro.
Peso	561,5 g	Valor associado no catálogo; pode variar conforme apresentação do produto.
Acessório incluído	1 chave de fenda	Acessório indicado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de um sensor com saída de chaveamento.

Conexões

Elétrica Conexão por cabo PVC de 2 m, 2 x 0,5 mm², dois fios: BN (marrom) e BU (azul). Alimentação de 20...250 V AC/DC. A ficha indica saída normalmente aberta; prever fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1. Confirmar a compatibilidade elétrica da carga com os limites de saída do datasheet.

Processo Não há conexão de processo roscada especificada. A instalação é mecânica, por montagem do invólucro retangular; o sensor é indicado como não embutido. Consultar o desenho dimensional para definir fixação e posicionamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos em instalação com alimentação dentro de 20...250 V AC/DC e saída normalmente aberta compatível com a carga.	✓	Essas características correspondem aos dados informados para o ID0014; confirmar também corrente e carga conforme datasheet.
Aplicação que exige protocolo IO-Link ou outra comunicação digital identificada.	✗	A ficha não especifica protocolo de comunicação digital; informa saída de chaveamento.
Aplicação que exige saída normalmente fechada ou montagem embutida.	✗	O produto está especificado como normalmente aberto e não embutido.
Instalação fora da faixa de temperatura ou tensão declarada.	✗	As condições excedem os limites de operação informados para o produto.
Aplicação exposta a jatos de água de alta pressão ou imersão prolongada.	✗	A ficha informa IP 65, mas não declara adequação a essas condições específicas.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM ID0014, retangular, 50 mm, normalmente aberto, 20...250 V AC/DC

Confirme o modelo ID0014 e verifique se o alcance, a saída e a alimentação atendem ao projeto.
Consulte o desenho dimensional para planejar a fixação do invólucro retangular e as folgas de montagem.
Posicione o sensor conforme a condição não embutida e considere o material do alvo e o respectivo fator de correção.
Identifique os condutores pelo cadastro: BN marrom e BU azul; siga o esquema do fabricante e a aplicação AC ou DC prevista.
Instale a proteção indicada: fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1. Não conte com proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.
Energize dentro da faixa especificada e verifique o chaveamento e o LED amarelo de status; valide a resposta com a carga real antes da operação.

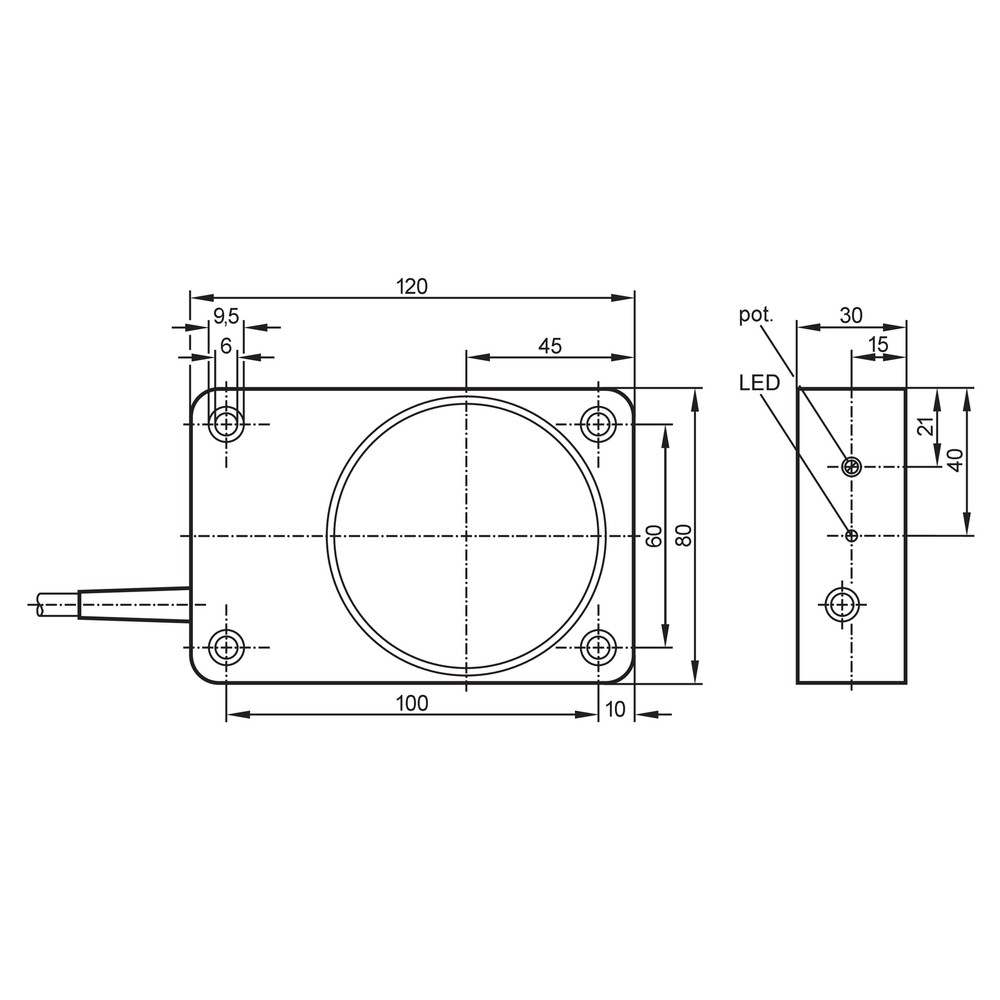

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora da distância de trabalho, material com fator de correção menor ou alimentação/conexão inadequada.	Meça a distância entre sensor e alvo, confirme o material e seu fator de correção e verifique a alimentação e os condutores conforme o datasheet.
A carga permanece acionada ou não responde como esperado.	Incompatibilidade entre a saída normalmente aberta de 2 fios e a entrada ou carga conectada; corrente residual ou queda de tensão também podem afetar o circuito.	Confirme o tipo de entrada da carga, a tensão de alimentação e os valores de corrente residual e queda de tensão aplicáveis à tensão usada.
Comutação instável ou diferente da esperada.	Alvo posicionado próximo ao limite de detecção ou distância de comutação afetada pelo material e pela variação especificada.	Reposicione o alvo dentro da distância de trabalho indicada e compare a resposta considerando Sr, histerese e fator de correção.
Sensor ou circuito de saída falha após uma condição elétrica anormal.	A ficha informa que não há proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.	Desenergize o circuito e verifique fiação, polaridade quando aplicável, carga e fusível antes de testar novamente; compare a instalação com as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ID0014 (português) (Datasheet) Desenho em escala IFM ID0014 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID0014 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais. A ficha especifica montagem não embutida e saída normalmente aberta.

Qual é a alimentação e como é feita a conexão?

Opera em 20...250 V AC/DC e tem cabo PVC de 2 m com dois condutores. Consulte o datasheet para confirmar o circuito da carga e a ligação adequada à aplicação.

O sensor funciona para uma saída normalmente fechada?

Não conforme a ficha: a configuração declarada é normalmente aberta. Para exigir normalmente fechada, selecione uma versão cuja documentação confirme essa configuração.

Posso usar o ID0014 embutido na estrutura?

A ficha classifica a montagem como não embutida. Não presuma instalação embutida; consulte o desenho dimensional e as instruções do fabricante para o posicionamento.

O LED acende, mas a máquina não reconhece o sinal. O que verifico?

Verifique a compatibilidade entre a saída de 2 fios e a entrada da máquina, além da alimentação, da corrente residual e da queda de tensão aplicáveis. O LED indica status de chaveamento, mas não confirma por si só a compatibilidade da carga.

O sensor parou depois de um curto ou sobrecarga; devo substituir?

Antes de substituir, inspecione a fiação, a carga e o fusível e confirme a causa da falha. A ficha informa que o sensor não possui proteção contra curto-circuito nem contra sobrecarga.

Quando escolher este sensor em vez de outro modelo indutivo?

Escolha o ID0014 se o projeto requer 50 mm de alcance nominal, montagem não embutida, saída normalmente aberta e alimentação AC/DC dentro da faixa declarada. Para outra saída, montagem ou distância, compare com a ficha técnica de outro modelo.

O produto é fornecido em kit ou com peças avulsas?

O cadastro informa uma peça e inclui uma chave de fenda. Não há indicação de um kit com outros componentes.

Como devo instalar e identificar os fios?

Planeje a fixação pelo desenho dimensional e identifique BN como marrom e BU como azul. Instale o fusível especificado e confira o esquema do fabricante antes de energizar.

Qual material de alvo devo considerar ao avaliar o alcance?

Considere o fator de correção informado para o material: aço 1, aço inoxidável 0,7, latão 0,4, alumínio 0,3 e cobre 0,2. Valide a distância real na aplicação, pois o alcance depende do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a aplicação cadastrada é detecção de objetos metálicos (Ref.: Tipo de sensor).

Alcance de detecção

Distância nominal declarada para detecção; a resposta real também depende do material do alvo (Ref.: Alcance de detecção: 50 mm).

Não embutido

Condição de montagem indicada para o sensor; deve ser considerada no posicionamento mecânico (Ref.: Montagem: não embutido).

Histerese

Diferença entre os pontos de comutação e de desacionamento, expressa aqui como percentual de Sr (Ref.: Histerese: 1...15 % de Sr).

IP 65

Classificação de proteção do invólucro declarada na ficha; não deve ser interpretada como autorização para condições não especificadas (Ref.: Grau de proteção: IP 65).
