Sensor Indutivo IFM ID0013

Pré-visualizar: ID0013 IFM - Sensor Indutivo IFM Automação Industrial 60mm IP65 AC/DC

ID0013 IFM - Sensor Indutivo IFM Automação Industrial 60mm IP65 AC/DC

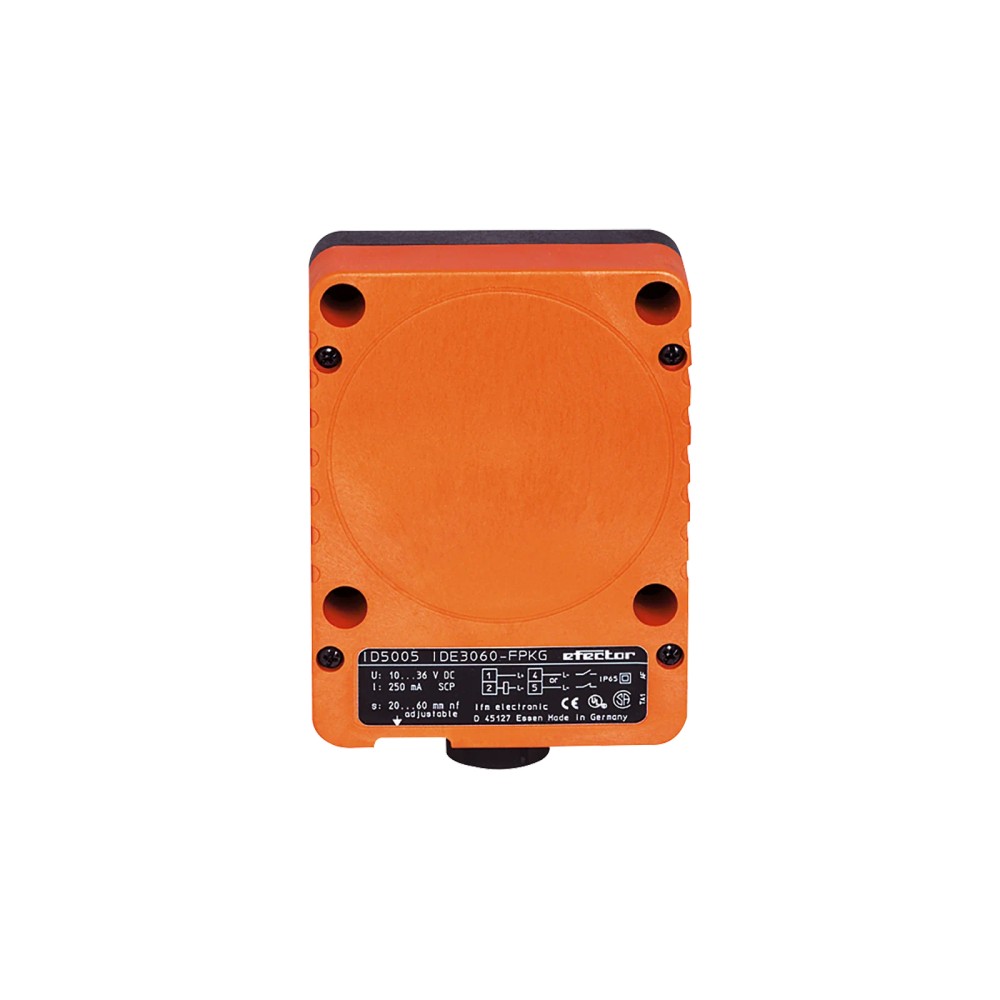

Imagem meramente ilustrativa

R$ 3.127,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ID0013
EAN: 4021179080828
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "ID0013 IFM - Sensor Indutivo IFM Automação Industrial 60mm IP65 AC/DC"

Destaques do Produto

Distância de detecção

60 mm; instalação não embutida

Alimentação

20...250 V AC/DC

Saída

Abertura/fechamento selecionável

Frequência de comutação

4 Hz em AC e DC

Ambiente

-25...80 °C; proteção IP65

Ligação

2 fios, conexão por terminais

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM ID0013 (IDE2060-FBOA), 60 mm, não embutido, AC/DC, IP65

O IFM ID0013 é um sensor indutivo retangular para detecção de objetos em aplicações industriais e de automação. Possui distância de detecção nominal de 60 mm, alimentação de 20 a 250 V AC/DC e saída de abertura/fechamento selecionável. A frequência de comutação é de 4 Hz em AC e DC, e o invólucro tem proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Modelo	ID0013; referência IDE2060-FBOA
Distância de detecção	60 mm; montagem não embutida
Tensão de operação	20...250 V AC/DC
Função de saída	Abertura/fechamento, selecionável
Frequência de comutação	4 Hz AC / 4 Hz DC
Grau de proteção	IP65
Temperatura ambiente	-25...80 °C
Conexão elétrica	Terminais para condutores de até 2,5 mm²; prensa-cabo M20 x 1,5; revestimento de cabo Ø 7...13 mm
Dimensões e peso	105 x 80 x 40 mm; 444 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem de detecção indutiva com distância nominal de 60 mm e montagem não embutida.
Instalações que atendam à faixa de alimentação de 20...250 V AC/DC, à frequência de comutação de 4 Hz e à temperatura ambiente de -25...80 °C.
Aplicações em que a função de saída selecionável entre abertura e fechamento seja adequada ao circuito de controle.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir frequência de comutação superior a 4 Hz.
Não selecionar quando a instalação exigir montagem embutida; este modelo é especificado para montagem não embutida.
Não alimentar fora da faixa especificada de 20...250 V AC/DC. Verifique também a corrente mínima de saída de 5 mA e as características da carga no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em processos industriais e sistemas de automação industrial.
Possibilidade a validar: detecção de alvos metálicos em uma instalação que permita montagem não embutida e atenda à distância de trabalho, à frequência de comutação e às condições elétricas especificadas. A distância efetiva depende do material; consultar os fatores de correção no datasheet.
Para ambientes com temperatura entre -25 e 80 °C, verificar também as condições de montagem e a proteção IP65 requeridas pela instalação. A ficha não especifica resistência a agentes químicos ou imersão contínua.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM ID0013 (IDE2060-FBOA), 60 mm, não embutido, AC/DC, IP65, verifique estes pontos:

Quando escolher o ID0013

Escolha este modelo se a aplicação requer sensor indutivo não embutido, distância de detecção nominal de 60 mm, alimentação dentro de 20...250 V AC/DC e comutação de até 4 Hz.

Quando avaliar outro sensor

Procure outro modelo se a aplicação exigir montagem embutida, frequência de comutação acima de 4 Hz ou uma interface elétrica diferente. Confirme a distância de trabalho necessária, o material do alvo e as condições do circuito no datasheet antes de definir a substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Modelo comercial	ID0013	Código do anúncio e modelo IFM.
Referência do modelo	IDE2060-FBOA	Identificação associada ao produto no conjunto de dados do catálogo.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
GTIN	4021179080828	Identificador comercial do produto.
Part number	ID0013	Código de peça informado nos dados prioritários.
Marca	IFM	Marca informada para o anúncio.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos e alimentação
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2 fios	Configuração elétrica informada.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Corrente de saída mínima	5 mA	Corrente mínima especificada para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 1 mA (24 V DC)	Valores dependentes da tensão de operação, conforme dados do fabricante.
Queda de tensão máxima da saída AC	6,5 V	Queda de tensão máxima informada para operação AC.
Queda de tensão máxima da saída DC	6,5 V	Queda de tensão máxima informada para operação DC.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção indicada na ficha; dimensionar conforme circuito e instruções do fabricante.
Proteção contra sobrecarga	Não	A ficha informa que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha informa que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha informa que não há proteção contra inversão de polaridade.
Corrente máxima constante da saída AC	250 mA; 350 mA para temperatura indicada como (...50 °C) na ficha	Dado transcrito da ficha; confirmar a condição térmica exata no datasheet do fabricante.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Condição de pico especificada pelo fabricante.

Saída e comutação
Função de saída	Abertura/fechamento, selecionável	Função selecionável de saída de comutação.
Frequência de comutação AC	4 Hz	Frequência máxima indicada para operação AC.
Frequência de comutação DC	4 Hz	Frequência máxima indicada para operação DC.
Display de estado	1 LED amarelo; status de chaveamento	Indicador visual do estado de comutação.

Detecção e desvios
Alcance de detecção	60 mm	Distância de detecção nominal informada.
Distância real de comutação Sr	60 ± 10 % mm	Tolerância da distância real de comutação declarada.
Distância de trabalho	0...48,6 mm	Faixa de trabalho indicada nos dados do fabricante.
Distância de comutação ajustável	Sim	A ficha declara ajuste da distância de comutação; configuração de fábrica indicada separadamente.
Configuração de fábrica da distância de comutação	60 mm	Valor configurado de fábrica conforme ficha.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores indicados na ficha para materiais diferentes; considerar ao avaliar a distância de detecção.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente certificada UL	0...40 °C	Faixa Ta indicada para a certificação UL.
Grau de proteção	IP65	Grau de proteção do invólucro informado; não define adequação a qualquer agente ou condição sem avaliação da instalação.
EMC	EN 60947-5-2 / EN 55011 classe B	Referências de compatibilidade eletromagnética informadas na ficha.
Número do arquivo UL	E174191	Identificação de arquivo UL indicada nos dados do fabricante.
MTTF	460 anos	Valor informado na ficha; não deve ser interpretado como vida útil garantida.

Dados mecânicos e conexão
Formato do invólucro	Retangular	Formato mecânico informado.
Dimensões	105 x 80 x 40 mm	Dimensões do invólucro.
Peso	444 g	Massa indicada no catálogo.
Material do invólucro	PPE modificado	Material informado pelo fabricante.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Terminais	Condutores de até 2,5 mm²	Capacidade informada para os terminais.
Prensa-cabo	M20 x 1,5	Rosca da entrada de cabo indicada nos dados técnicos.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa de diâmetro externo especificada para o cabo.

Acessórios e itens incluídos
Material incluído	1 chave de fenda	Acessório indicado na ficha do produto.

Classificação comercial
NCM	8536.50.90	Código de classificação fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha informa saída de comutação, não uma interface de dados.

Conexões

Elétrica Alimentação de 20...250 V AC/DC, ligação de 2 fios por terminais para condutores de até 2,5 mm². A conexão informa prensa-cabo M20 x 1,5 e faixa de revestimento de cabo Ø 7...13 mm. A corrente mínima de saída é 5 mA; verificar carga, corrente residual e queda de tensão no datasheet.

Processo Não se aplica conexão de processo. A instalação é por montagem mecânica não embutida; dimensões do invólucro: 105 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito AC ou DC entre 20 e 250 V, respeitando as condições de carga indicadas pelo fabricante	✓	A tensão de operação especificada é 20...250 V AC/DC; a saída é de 2 fios e deve ser verificada em relação à corrente mínima, corrente residual e queda de tensão.
Controle que requer seleção entre função de abertura e fechamento	✓	A função de saída é abertura/fechamento selecionável.
Aplicação com comutação acima de 4 Hz	✗	A frequência de comutação informada é 4 Hz tanto em AC quanto em DC.
Instalação que exige montagem embutida	✗	O modelo é especificado como não embutido.
Instalação em temperatura ambiente de -25...80 °C e sujeita a condições compatíveis com IP65	✓	A faixa de temperatura ambiente e o grau de proteção informados são -25...80 °C e IP65; a adequação depende das condições reais de instalação.
Equipamento que exige protocolo de comunicação ou saída de dados	✗	A ficha disponibiliza função de saída de comutação, sem protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM ID0013 (IDE2060-FBOA), 60 mm, não embutido, AC/DC, IP65

Confirme que o modelo, a função de saída necessária e a tensão do circuito estão de acordo com o projeto e com o datasheet.
Verifique o espaço disponível para o invólucro de 105 x 80 x 40 mm e instale o sensor na condição não embutida especificada.
Posicione o sensor e o alvo respeitando a distância de trabalho indicada e os fatores de correção aplicáveis ao material detectado.
Passe o cabo pela entrada M20 x 1,5; utilize cabo com diâmetro externo dentro da faixa Ø 7...13 mm.
Conecte os condutores aos terminais, respeitando a configuração de 2 fios, o limite de seção de 2,5 mm² e o esquema elétrico do datasheet. Desenergize o circuito antes de realizar a ligação.
Confira a proteção elétrica exigida, energize dentro da faixa especificada e valide o estado de comutação pelo LED e pelo circuito conectado.

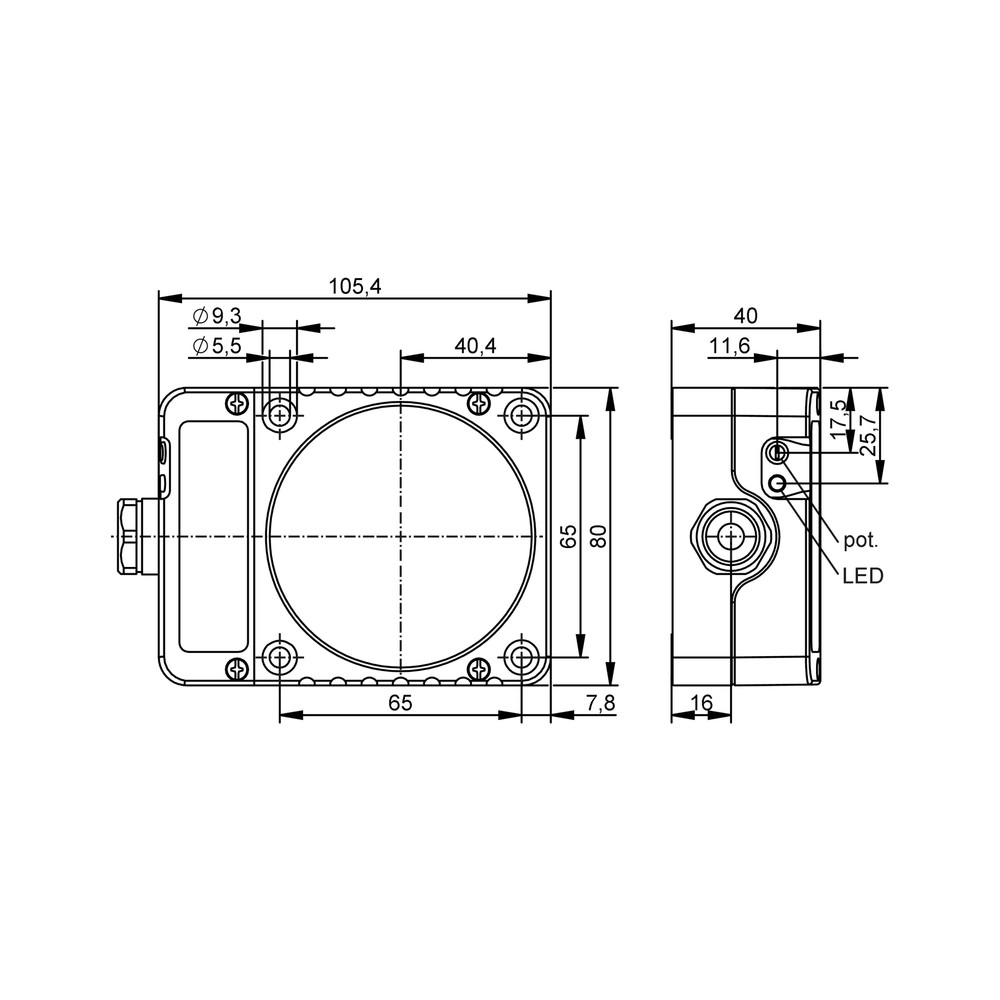

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta, alvo fora da distância de trabalho ou redução da distância efetiva pelo material do alvo.	Meça a alimentação no circuito, confira a ligação de 2 fios e compare a posição do alvo com a distância de trabalho e o fator de correção do material no datasheet.
A entrada do controlador permanece ativa mesmo quando se espera que esteja desligada.	Corrente residual da saída de 2 fios ou incompatibilidade entre a carga e os requisitos elétricos do sensor.	Compare a corrente residual correspondente à tensão usada e a corrente mínima de saída com os requisitos da entrada; verifique também a queda de tensão e a carga conectada.
O estado de saída não corresponde à lógica esperada pelo controle.	Função de abertura/fechamento configurada de forma diferente da lógica requerida pela aplicação.	Confira a seleção da função de saída e valide a mudança de estado do LED e do circuito conforme o datasheet.
Comutação instável ou perda de detecção durante a operação.	Distância ou posicionamento inadequados, material do alvo com fator de correção menor que 1 ou condições elétricas fora dos limites.	Verifique alinhamento e distância, identifique o material do alvo, confirme a alimentação e a carga e compare as condições observadas com os limites do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ID0013 em português (Datasheet) Desenho em escala ID0013 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM ID0013 e para que serve?

É um sensor indutivo retangular destinado à detecção em aplicações industriais e de automação. A ficha especifica distância nominal de detecção de 60 mm e montagem não embutida.

Com que tensão e tipo de saída esse sensor trabalha?

Opera com 20...250 V AC/DC e possui saída de 2 fios com função de abertura/fechamento selecionável. Verifique corrente mínima, corrente residual e queda de tensão em relação à carga.

O que vem junto com o sensor?

A ficha informa a inclusão de uma chave de fenda. A embalagem está indicada como uma peça.

Este sensor serve para montagem embutida?

Não. O ID0013 está especificado para montagem não embutida; confirme o tipo de montagem exigido pelo equipamento antes da seleção.

Posso usar o ID0013 se preciso de mais de 4 comutações por segundo?

A ficha informa frequência de comutação de 4 Hz em AC e DC. Uma aplicação que exija frequência superior não atende a esse limite especificado.

O LED acende, mas a entrada do controle não muda. O que devo verificar?

Confira primeiro a carga e a entrada conectada: a saída tem corrente mínima de 5 mA e corrente residual dependente da tensão. Verifique também a ligação e a queda de tensão especificada.

O sensor não detecta o alvo na distância esperada; devo substituí-lo?

Antes da substituição, confira distância de trabalho, posicionamento e material do alvo, pois a ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confirme ainda a alimentação e a ligação.

É melhor comprar este sensor ou procurar outro modelo?

O ID0013 atende quando a aplicação aceita montagem não embutida, alimentação de 20...250 V AC/DC e comutação de 4 Hz. Avalie outro modelo se o projeto exigir montagem embutida, frequência maior ou outra interface elétrica.

Como faço a ligação elétrica do sensor?

A ligação é por terminais em configuração de 2 fios, para condutores de até 2,5 mm², com entrada de cabo M20 x 1,5. Desenergize o circuito e siga o diagrama do datasheet antes de conectar.

O produto tem informação de garantia ou procedência técnica na ficha?

A ficha técnica fornecida não informa prazo de garantia. Para conexão, configuração e limites de aplicação, consulte a folha de dados oficial da IFM.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha o classifica como sensor indutivo. (Ref.: Tipo de produto)

Montagem não embutida

Condição de instalação indicada para o sensor, que deve ser considerada no projeto mecânico. (Ref.: Tipo de montagem)

Sr — distância real de comutação

Valor de referência da distância de comutação, especificado para este modelo como 60 ± 10 %. (Ref.: Distância real de comutação Sr)

Histerese

Faixa entre os pontos de comutação ao aproximar e afastar o alvo, expressa em relação a Sr. (Ref.: Histerese, 1...15 % de Sr)

Corrente residual

Corrente que pode permanecer na saída de 2 fios quando esta está desligada; deve ser considerada na compatibilidade com a carga. (Ref.: Corrente residual máxima)
