Sensor Indutivo IFM IC5005 PNP 40mm

Pré-visualizar: IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC

IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC

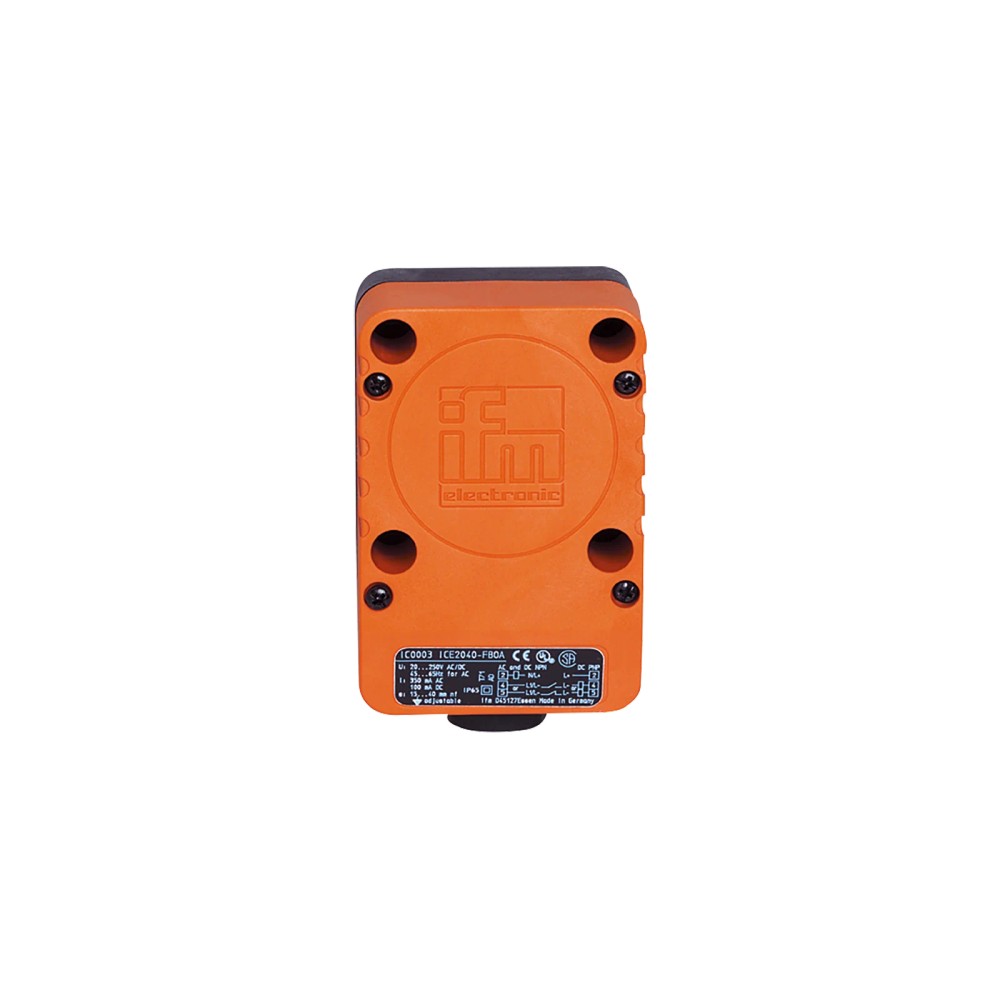

Imagem meramente ilustrativa

R$ 1.737,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IC5005
EAN: 4021179080613
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção...mais

Fechar menu

Saiba mais sobre: "IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC"

Destaques do Produto

Alcance de Detecção

40 mm

Saída de Comutação

PNP

Tipo de Montagem

Não embutido

Tensão de Alimentação

10...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC

O sensor indutivo IC5005 da IFM é um dispositivo industrial robusto para detecção de metais sem contato, com alcance de 40 mm. Equipado com saída PNP selecionável (abertura/fechamento), oferece versatilidade para diversas aplicações de automação. Possui invólucro retangular em material PPE e operação confiável sob condições ambientais variadas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IC5005
Dimensões	90 x 60 x 40 mm
Alcance de Detecção	40 mm
Tipo de Saída	PNP
Grau de Proteção	IP 65
Frequência de Comutação	15 Hz
Temperatura Ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com necessidade de longa distância de detecção (40 mm)
Monitoramento de posição em máquinas de embalagem
Esteiras transportadoras para detecção de pallets ou peças metálicas
Aplicações que exigem configuração de saída selecionável (NO/NC)

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas sem espaço de isolamento
Detecção de materiais não metálicos (plásticos, madeira, papel)
Aplicações com imersão total em líquidos (limitado a IP65)
Ambientes com temperaturas excedendo 80 °C

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automotivas.
Detecção de fim de curso em mecanismos de movimentação de máquinas.
Contagem de peças metálicas em esteiras transportadoras.
Aplicações gerais em automação industrial onde é necessária uma distância de detecção maior que a padrão.

COMO ESCOLHER

Antes de comprar o IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC, verifique estes pontos:

Quando escolher o IC5005

Ideal para aplicações de automação que exigem um alcance de 40 mm, onde a montagem pode ser feita de forma não embutida e é necessário selecionar entre saída NA ou NF.

Quando buscar outra opção

Se a aplicação exigir montagem embutida faceada, detecção de alvos não metálicos, temperaturas extremas ou dimensões que não permitam o formato retangular 90x60x40 mm.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de detecção
Alcance de detecção	40 mm	Distância nominal de detecção sob condições ideais.
Distância real (Sr)	40 ± 10 % mm	Variação tolerável na distância de detecção.
Histerese	1...15 % de Sr	Percentual de atraso no retorno do sinal de chaveamento.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida.
Consumo de corrente	15 mA	Corrente consumida pelo circuito interno sem carga.
Proteções	Curto-circuito, Sobrecarga, Inversão	Mecanismos de proteção contra falhas elétricas.

Interface de saída
Tipo de Saída	PNP	Tipo de lógica de comutação.
Função	Abertura / fechamento selecionável	Permite configurar como NA ou NF.
Frequência	15 Hz	Velocidade máxima de chaveamento por segundo.

Condições ambientais e mecânicas
Grau de proteção	IP 65	Proteção contra poeira e jatos de água.
Temperatura	-25...80 °C	Intervalo de temperatura ambiente operacional.
Material	PPE	Material do invólucro do sensor.

COMPATIBILIDADE

Comunicação

• Comutação digital direta PNP

Conexões

Elétrica Terminais: 2,5 mm²; Prensa cabo: M20 x 1,5

Processo Montagem retangular fixa (parafusos M5)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças em esteiras de metal	✓	O princípio indutivo é ideal para metais.
Instalação faceada (embutida) em chapa de ferro	✗	O sensor requer montagem não embutida para evitar detecção espúria.
Ambiente com jatos de água (limpeza)	✓	O grau de proteção IP 65 é adequado para esta condição.

INSTALAÇÃO

Como instalar o IC5005 IFM - Sensor Indutivo IFM Automação Industrial PNP 40mm 10-36V DC

Desligue a fonte de alimentação antes de iniciar a instalação.
Prepare o local de montagem respeitando o requisito de não embutido para garantir a distância de 40 mm.
Fixe o sensor utilizando os quatro parafusos cilíndricos (M5 x 35 mm) fornecidos.
Realize a conexão elétrica nos bornes de 2,5 mm² seguindo o diagrama de pinagem do datasheet.
Ajuste a função de saída (abertura ou fechamento) conforme a lógica de controle necessária.
Verifique o acendimento do LED amarelo ao posicionar um alvo metálico antes de selar o prensa-cabo M20.

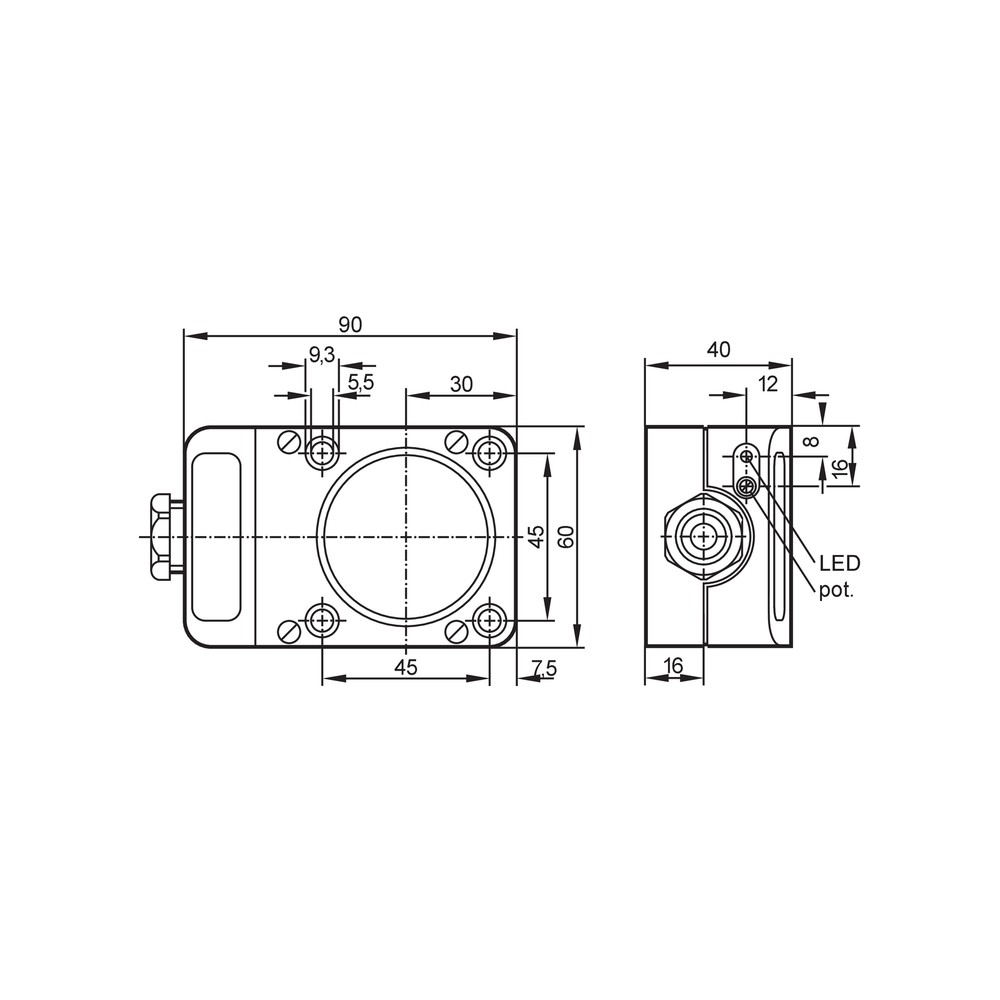

Desenho Dimensional

ACESSÓRIOS

Chave de fenda para ajuste
Anéis de pressão (4 unidades)
Parafusos cilíndricos M5 x 35 mm (4 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída na presença do alvo.	Objeto fora do alcance ou material não detectável pelo princípio indutivo.	Verifique a distância entre o sensor e o alvo, assegurando que o alvo seja metálico e esteja dentro dos 40mm nominais.
Sensor inoperante ou LED sem brilho.	Falha na conexão elétrica ou tensão fora da faixa de 10-36V DC.	Use um multímetro para medir a tensão nos terminais de conexão e verifique a integridade da fiação.
Saída não chaveia ou sensor entra em proteção.	Curto-circuito na carga ou sobrecarga na saída.	Desconecte a carga da saída e verifique se o sensor volta a operar normalmente ao ser testado sozinho.
Chaveamento falso (sem objeto presente).	Interferência de metais próximos no caso de montagem não embutida.	Verifique se há peças metálicas instaladas muito próximas às laterais da face sensível do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IC5005 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IC5005 da IFM?

O IC5005 é um sensor indutivo de proximidade da IFM, projetado para automação industrial, que detecta objetos metálicos a uma distância de até 40 mm sem contato físico.

O que acompanha este sensor na embalagem?

O sensor acompanha uma chave de fenda para ajuste, quatro anéis de pressão e quatro parafusos cilíndricos (M5 x 35 mm) para montagem.

O IC5005 consegue detectar plástico ou madeira?

Este modelo não é adequado para detecção de objetos não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da indução eletromagnética.

Posso instalar este sensor embutido em metal?

O sensor não deve ser utilizado em aplicações que exijam montagem embutida faceada em metal, pois a especificação é para instalação 'não embutido', necessária para não interferir no campo magnético.

O que verificar se o sensor não está chaveando?

Se o LED amarelo não acender na presença do alvo, verifique se a alimentação está entre 10-36V DC e se o objeto está dentro da faixa de detecção nominal de 40 mm.

Por que o sensor liga e desliga sozinho?

Sintomas de chaveamento intermitente podem indicar desajuste na distância de sensoriamento ou interferência magnética externa; verifique o alinhamento e o aperto dos parafusos de fixação.

Este sensor é melhor que modelos com saída fixa?

O IC5005 possui saída selecionável (abertura ou fechamento), permitindo flexibilidade maior na lógica de controle comparado a sensores com saída fixa NA ou NF.

Devo escolher este modelo ou um sensor cilíndrico?

A escolha entre este sensor retangular de longo alcance (40 mm) e um modelo cilíndrico depende do espaço físico disponível e da distância necessária para o alvo; o retangular oferece maior facilidade de montagem mecânica em superfícies planas.

Quais cuidados devo ter na instalação elétrica?

Certifique-se de que a fiação esteja corretamente conectada nos bornes de 2,5 mm² e que o prensa-cabo M20 esteja bem vedado para garantir a proteção IP65 contra poeira e jatos de água.

Qual a procedência deste sensor?

O produto é fabricado pela IFM Electronic e fornecido com faturamento direto da fábrica, assegurando a rastreabilidade e procedência original do componente.

GLOSSÁRIO TÉCNICO

Indutivo (Sensor)

Sensor que detecta objetos metálicos através da variação de um campo eletromagnético de alta frequência. (Ref.: Princípio de operação)

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando acionado. (Ref.: Saída de comutação)

Não Embutido

Tipo de montagem onde a face sensível deve ficar livre de metal circundante para evitar detecção falsa. (Ref.: Tipo de montagem)

Histerese

Diferença entre a distância de comutação na aproximação e na retirada do alvo, garantindo estabilidade do sinal. (Ref.: 1...15 % de Sr)

IP65

Grau de proteção que indica resistência a poeira e proteção contra jatos de água. (Ref.: Norma EN 60529)
