Sensor Indutivo IFM IC0003 - 40mm 20-250V AC/DC

Pré-visualizar: IC0003 IFM - Sensor Indutivo IFM Automação Industrial 40mm 20-250V AC/DC

IC0003 IFM - Sensor Indutivo IFM Automação Industrial 40mm 20-250V AC/DC

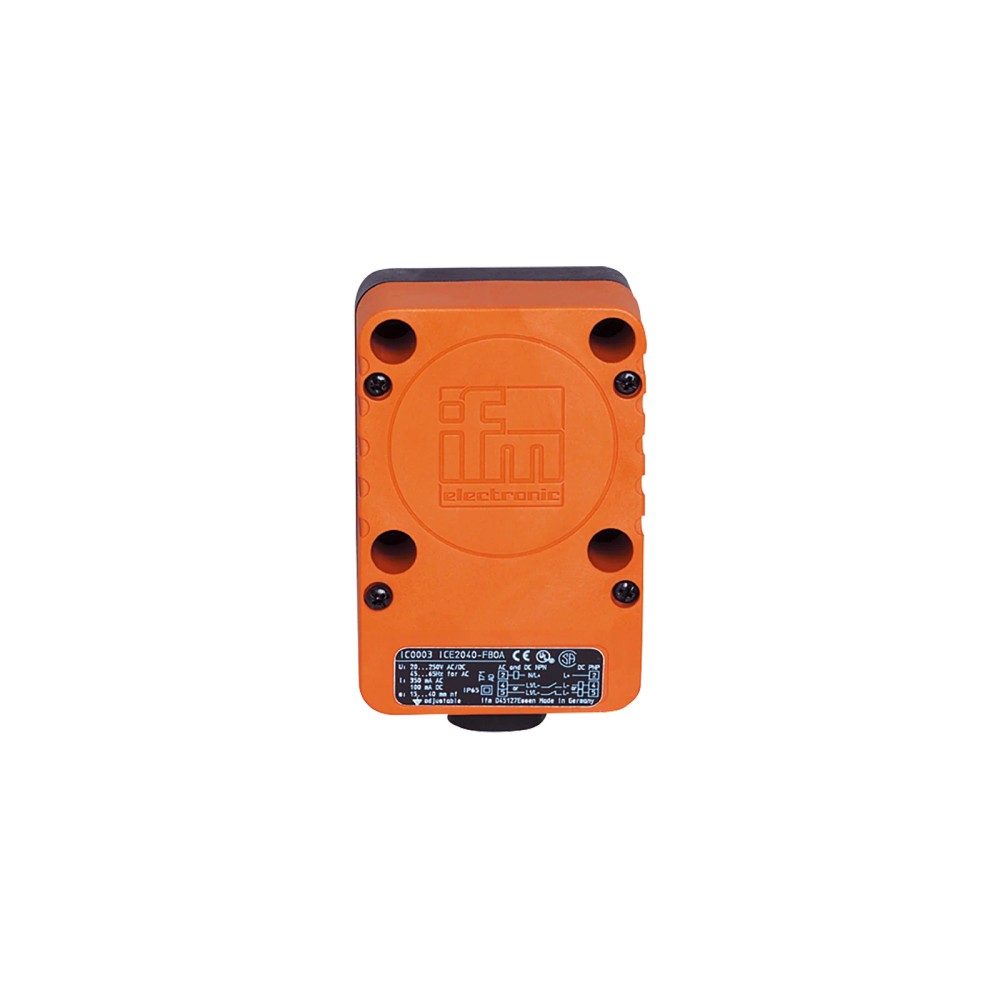

Imagem meramente ilustrativa

R$ 2.013,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IC0003
EAN: 4021179080507
NCM do produto: 85365090

Destaques do Produto Alcance nominal 40...mais

Fechar menu

Saiba mais sobre: "IC0003 IFM - Sensor Indutivo IFM Automação Industrial 40mm 20-250V AC/DC"

Destaques do Produto

Alcance nominal

40 mm; montagem não embutida

Alimentação

20–250 V AC/DC

Tipo de saída

Abertura/fechamento selecionável

Ligação

2 fios, terminais até 2,5 mm²

Ambiente

−25…80 °C; IP 65

Comutação

10 Hz em AC e DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IC0003 (ICE2040-FBOA), retangular, 40 mm, 20–250 V AC/DC

O IFM IC0003 é um sensor indutivo retangular para aplicações industriais e automação, com detecção não embutida e distância nominal de 40 mm. Opera em 20–250 V AC/DC e possui saída de abertura/fechamento selecionável. A conexão elétrica é de 2 fios, com frequência de comutação de 10 Hz em AC e DC. Consulte as condições elétricas completas no datasheet antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IC0003 (ICE2040-FBOA)
Tipo	Sensor indutivo retangular
Alcance de detecção	40 mm, não embutido
Tensão de operação	20–250 V AC/DC
Função de saída	Abertura/fechamento selecionável
Conexão elétrica	2 fios; terminais de até 2,5 mm²
Frequência de comutação	10 Hz AC / 10 Hz DC
Grau de proteção	IP 65
Temperatura ambiente	−25…80 °C
Dimensões e peso	90 × 60 × 40 mm; 270 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam sensor indutivo com distância nominal de detecção de 40 mm e montagem não embutida.
Instalações cuja alimentação esteja dentro da faixa especificada de 20–250 V AC/DC e cuja frequência de comutação requerida não exceda 10 Hz.

⚠ Considere outro se precisa de:

Não selecione para uma aplicação que exija montagem embutida: o IC0003 é especificado para montagem não embutida.
Não selecione sem verificar a carga e o circuito: o produto não possui proteção contra sobrecarga, curto-circuito ou inversão de polaridade, conforme os dados disponíveis.

APLICAÇÕES E USO

Aplicação comprovada pelo cadastro: uso industrial e em automação industrial como sensor indutivo.
Possibilidade de uso, sujeita à validação do circuito: detecção de posição ou presença em uma máquina quando a distância, a montagem não embutida, a alimentação e a frequência requeridas estiverem dentro dos limites especificados.
Em ambientes com temperatura de −25…80 °C e necessidade de grau de proteção IP 65, confira também as condições efetivas de instalação e a montagem da entrada de cabo.
A resposta de detecção pode variar conforme o material do alvo; consulte os fatores de correção listados e valide a distância real para o material utilizado. Não use os dados disponíveis para presumir detecção de materiais não especificados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IC0003 (ICE2040-FBOA), retangular, 40 mm, 20–250 V AC/DC, verifique estes pontos:

Escolha o IC0003 quando

A aplicação exigir detecção indutiva não embutida com alcance nominal de 40 mm, alimentação de 20–250 V AC/DC e saída de abertura/fechamento selecionável. Confirme também os limites de corrente, a frequência de comutação e a distância efetiva necessários no datasheet.

Procure outra configuração quando

A montagem requerida for embutida, a alimentação estiver fora de 20–250 V AC/DC ou a frequência de comutação necessária superar 10 Hz. Para outras restrições de corrente, ambiente ou ligação, compare os requisitos com o datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria informada pelo fabricante.
Modelo / código	IC0003; ICE2040-FBOA	IC0003 é o código do anúncio; ICE2040-FBOA consta na descrição do catálogo.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação declarada no cadastro do produto.
GTIN	4021179080507	Identificador comercial do produto.
Marca	IFM	Marca informada no anúncio.

Dados de detecção
Alcance de detecção	40 mm, não embutido	Distância nominal e tipo de montagem declarados.
Distância real de comutação Sr	40 ± 10 % mm	Faixa real declarada em relação ao valor Sr.
Distância de trabalho	0…32,4 mm	Faixa de trabalho informada no cadastro técnico.
Distância de comutação ajustável	Sim	Ajustabilidade declarada; a configuração de fábrica é 40 mm.
Configuração de fábrica da distância de comutação	40 mm	Valor predefinido informado.
Histerese	1…15 % de Sr	Faixa de histerese especificada em relação a Sr.
Variação no ponto de comutação	−10…10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais indicados; considere-os na avaliação da distância de detecção.

Dados elétricos
Tensão de operação	20…250 V AC/DC	Faixa de alimentação especificada.
Conexão elétrica	2 fios	Tipo de ligação informado.
Terminais	Até 2,5 mm²	Seção indicada para os condutores nos terminais.
Frequência de comutação AC	10 Hz	Frequência máxima indicada para operação AC.
Frequência de comutação DC	10 Hz	Frequência máxima indicada para operação DC.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores informados conforme tensão; considere-os na compatibilidade com a carga.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para a saída AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para a saída DC.
Corrente máxima constante da saída AC	250 mA; 350 mA (…50 °C)	Valores declarados para saída AC; observe a condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite constante informado para a saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Pico especificado com a duração e a frequência indicadas.
Função de saída	Abertura/fechamento selecionável	Função de saída declarada no anúncio e no cadastro técnico.
Proteção contra sobrecarga	Não	Proteção indicada como ausente.
Proteção contra curto-circuitos	Não	Proteção indicada como ausente.
Proteção contra inversão de polaridade	Não	Proteção indicada como ausente.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção informado no cadastro técnico; confirme a aplicação no datasheet.

Indicação e conformidade
Indicador de estado	1 LED amarelo	Indicação visual de status de chaveamento.
Classe de proteção	II	Classe declarada nos dados técnicos.
Compatibilidade eletromagnética	EN 60947-5-2 / EN 55011 classe B	Normas listadas no cadastro do produto.
Certificado UL Ta	0…40 °C	Faixa de temperatura ambiente associada ao dado UL informado.
Número do arquivo UL	E174191	Identificação informada para o arquivo UL.
Enclosure type	Type 1	Classificação indicada no cadastro técnico.

Condições ambientais
Temperatura ambiente	−25…80 °C	Faixa de temperatura de operação declarada.
Grau de proteção	IP 65	Grau de proteção informado; não implica adequação a condições além da classificação.

Dados mecânicos e instalação
Formato do invólucro	Retangular	Formato indicado no cadastro.
Dimensões	90 × 60 × 40 mm	Dimensões externas informadas.
Material do invólucro	PPE	Material declarado para o invólucro.
Peso	270 g	Massa informada no catálogo.
Revestimento do cabo	Ø 7…13 mm	Diâmetro de revestimento compatível indicado para a entrada de cabo.
Prensa-cabo	M20 × 1,5	Tamanho informado para a entrada de cabo.
Material incluído	1 chave de fenda; 4 anéis de pressão; 4 parafusos cilíndricos M5 × 35 mm	Itens listados como incluídos no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados de confiabilidade e classificação
MTTF	496 anos	Valor declarado no cadastro; não representa período de garantia.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto é um sensor com saída de comutação.

Conexões

Elétrica Conexão de 2 fios por terminais, seção máxima indicada de 2,5 mm². Alimentação de 20–250 V AC/DC. O datasheet especifica prensa-cabo M20 × 1,5 e revestimento de cabo Ø 7…13 mm. Verifique os requisitos do circuito e da carga antes de conectar.

Processo Não há conexão de processo especificada. O invólucro é retangular, com dimensões de 90 × 60 × 40 mm; a montagem é não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de alimentação entre 20 e 250 V AC/DC, com frequência requerida de até 10 Hz	✓	Está dentro da tensão de operação e da frequência de comutação especificadas; a carga ainda deve respeitar os limites elétricos do datasheet.
Aplicação que exige sensor embutido	✗	O IC0003 é especificado para montagem não embutida.
Aplicação que exige comunicação por IO-Link ou outro protocolo	✗	Nenhum protocolo de comunicação está especificado para este produto.
Circuito que depende de proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade	✗	Os dados disponíveis indicam ausência dessas proteções.
Montagem que requer terminais de seção superior a 2,5 mm²	✗	A seção indicada para os terminais é de até 2,5 mm².

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IC0003 (ICE2040-FBOA), retangular, 40 mm, 20–250 V AC/DC

Confirme no datasheet que a tensão disponível está entre 20 e 250 V AC/DC e que o circuito respeita os limites de corrente da saída.
Verifique o esquema de ligação do fabricante para a carga e a função de abertura/fechamento desejada antes de energizar.
Prepare os condutores para os terminais, respeitando a seção indicada de até 2,5 mm².
Instale o cabo com prensa-cabo M20 × 1,5 e revestimento compatível com Ø 7…13 mm, conforme os dados do produto.
Fixe o sensor na configuração não embutida e confira o espaço e a distância em relação ao alvo, considerando o material e os fatores de correção.
Após a montagem, energize o circuito e confirme a comutação pelo LED amarelo e pela resposta da carga; não exceda os limites especificados.

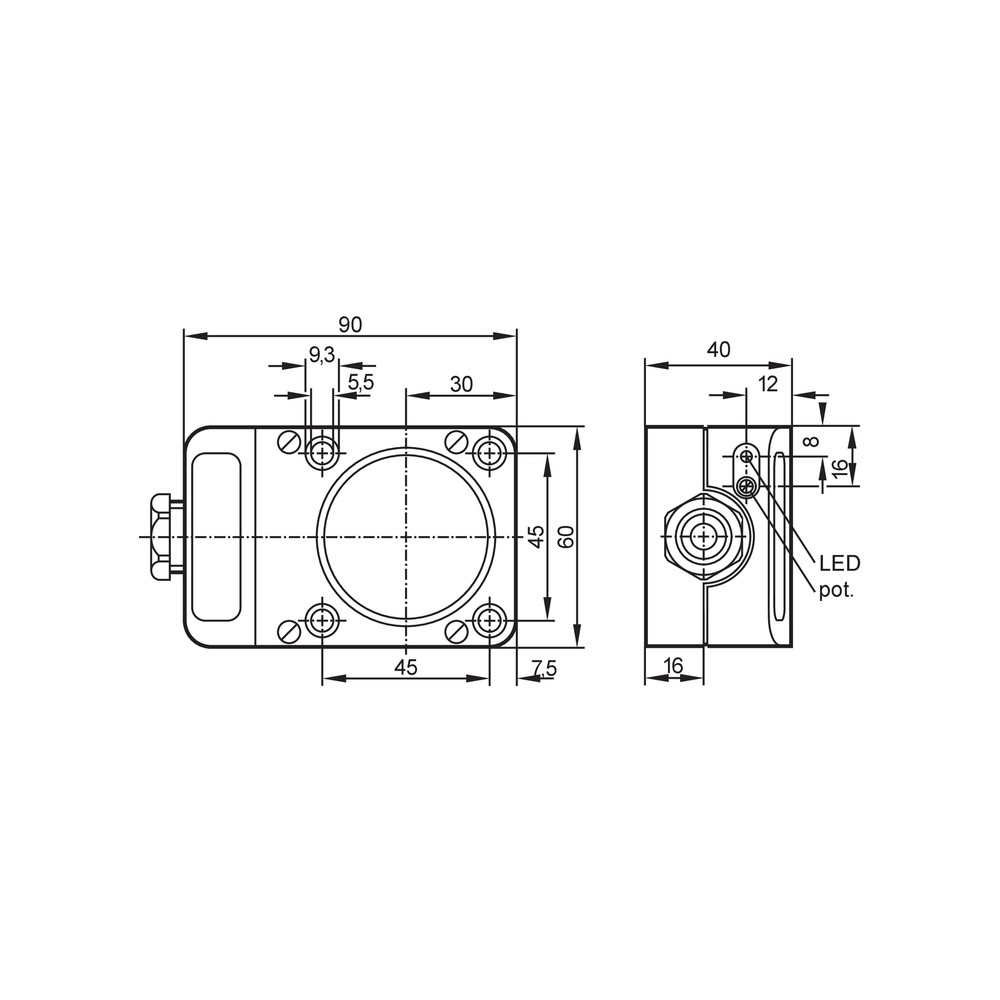

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 chave de fenda
4 anéis de pressão
4 parafusos cilíndricos M5 × 35 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação fora da faixa especificada, ligação incorreta ou distância/material do alvo incompatíveis com a distância de detecção efetiva.	Meça a alimentação, revise o esquema oficial e teste a detecção considerando a distância de trabalho e o fator de correção do material.
A carga permanece acionada ou não desliga como esperado.	Função de abertura/fechamento selecionada diferente da exigida pelo circuito ou interpretação incorreta da saída de 2 fios.	Confirme a função selecionada e compare a ligação da carga com o esquema do datasheet.
A carga apresenta funcionamento instável ou não reconhece o estado desligado.	Corrente residual da saída incompatível com a carga conectada.	Compare a corrente residual correspondente à tensão usada com os requisitos da carga e consulte o datasheet antes de alterar o circuito.
O sensor ou a carga apresenta falha após uma condição de sobrecorrente ou curto-circuito.	O produto não dispõe de proteção contra sobrecarga nem contra curto-circuitos.	Desenergize o circuito, verifique o fusível e as condições da carga e inspecione o sensor; siga o procedimento de diagnóstico indicado pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IC0003 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IC0003 e para que tipo de aplicação serve?

É um sensor indutivo para aplicações industriais e de automação. A ficha especifica detecção não embutida e distância nominal de 40 mm.

Qual alimentação e tipo de saída devo considerar na instalação?

A tensão de operação é 20–250 V AC/DC e a saída é de abertura/fechamento selecionável. A ligação é de 2 fios; valide os limites da carga no datasheet.

O que acompanha o produto?

O cadastro lista uma chave de fenda, quatro anéis de pressão e quatro parafusos cilíndricos M5 × 35 mm. A embalagem está indicada como uma peça.

Este sensor serve para montagem embutida?

Não; a especificação indica montagem não embutida. Se a instalação exigir montagem embutida, selecione uma versão cuja ficha declare esse tipo de montagem.

Posso usar o IC0003 com um CLP ou dispositivo de entrada específico?

A ficha não identifica protocolos nem compatibilidade com modelos específicos de CLP. Confirme a tensão, a corrente residual e os requisitos da entrada com o datasheet e as especificações do dispositivo conectado.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira alimentação, ligação e distância entre sensor e alvo. Considere a distância de trabalho e o fator de correção correspondente ao material informado na ficha.

A saída fica em um estado inesperado; o que pode estar acontecendo?

Verifique se a função de abertura/fechamento selecionada corresponde ao circuito e se a carga é compatível com a saída de 2 fios. Consulte o esquema de ligação antes de trocar o sensor.

É melhor comprar este sensor ou procurar outro modelo?

Escolha o IC0003 se a aplicação aceitar montagem não embutida, alimentação de 20–250 V AC/DC e comutação de até 10 Hz. Para montagem embutida ou requisitos elétricos diferentes, compare outra versão com a ficha técnica correspondente.

Quais cuidados devo ter ao instalar o cabo e os terminais?

Use terminais para condutores de até 2,5 mm² e respeite o prensa-cabo M20 × 1,5 e o diâmetro de revestimento indicado de Ø 7…13 mm. Consulte o desenho e o datasheet para concluir a montagem.

Há informação de garantia ou procedência técnica do fabricante?

A ficha deste produto não informa condições de garantia. O datasheet oficial da IFM está disponível no link indicado na seção de documentos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado como indutivo; neste modelo, o cadastro informa aplicação industrial. (Ref.: Tipo de produto: Sensor indutivo)

Montagem não embutida

Configuração de instalação declarada para o sensor. (Ref.: Montagem: não embutido)

Símbolo usado na ficha para a distância real de comutação e como referência para histerese e variação do ponto de comutação. (Ref.: Distância real de comutação Sr: 40 ± 10 % mm)

Corrente residual

Corrente indicada para a saída nos estados e tensões especificados; deve ser considerada ao avaliar a carga conectada. (Ref.: Corrente residual máxima)

IP 65

Grau de proteção informado para o produto; consulte a norma e o datasheet para interpretar as condições de ensaio e aplicação. (Ref.: Grau de proteção: IP 65)
